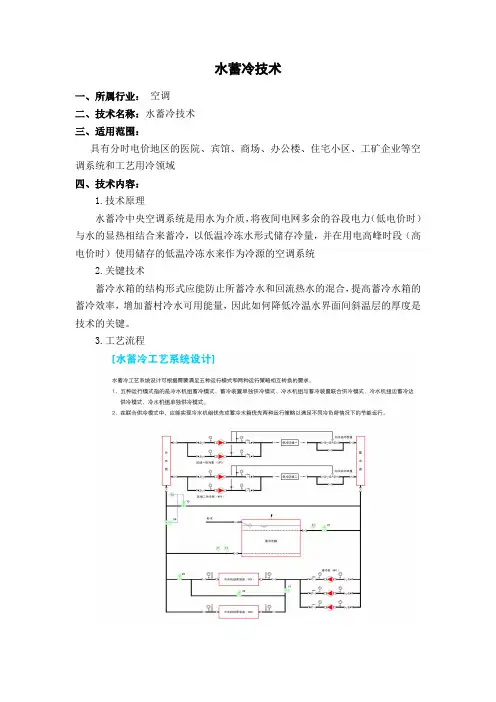

水蓄冷技术
一、所属行业： 空调
二、技术名称：水蓄冷技术
三、适用范围：
具有分时电价地区的医院、宾馆、商场、办公楼、住宅小区、工矿企业等空调系统和工艺用冷领域
四、技术内容：
1.技术原理
水蓄冷中央空调系统是用水为介质，将夜间电网多余的谷段电力（低电价时）与水的显热相结合来蓄冷，以低温冷冻水形式储存冷量，并在用电高峰时段（高电价时）使用储存的低温冷冻水来作为冷源的空调系统
2.关键技术
蓄冷水箱的结构形式应能防止所蓄冷水和回流热水的混合，提高蓄冷水箱的蓄冷效率，增加蓄村冷水可用能量，因此如何降低冷温水界面间斜温层的厚度是技术的关键。
3.工艺流程
五、主要技术指标：
斜温层厚度控制在0.9米内，水箱完善度达95%以上
六、技术应用现状：
国内已经建成的水蓄冷空调项目超过50个，广西、北京、湖北等地的项目较多，其中由XX承建的ZZ的水蓄冷空调项目已被列为XX省研究级示范工程。
七、典型用户：
XX精密陶瓷有限公司（电子行业），用于空调制冷。改造前，两台制冷量100万kcal/h冷水机组白天12小时适时供冷，改造后，增加一台容积960立方的蓄冷槽，投资额85万元，夜间电力低谷期8小时开动两台冷水机组对蓄冷罐充冷，白天12小时以蓄冷罐对外供冷，冷水机组不运行。运行效果：1、企业空调节电：12%；2、日运行费用节省：5608kWh×0.75元/kWh - 4908×0.3元= 2734元/天；
3、年运行费用节省： 42万元。投资回收期二年。
XX药业，用于区域供冷。改造前空调总建筑面积30000平米，设计日最大冷负荷3208kW，扩建后空调总建筑面积45000平米，设计日最大冷负荷5197kW，增设1800立方蓄冷水槽，不增加冷水机组。运行效果：水蓄冷改扩建与常规空调扩建比较，年运行费用节约34万元，投资增加43万元，不到二年即可回收多余投资。
八、推广前景和节能潜力：
水蓄冷技术在暖通空调中的应用
【摘 要】在城市建筑能耗加速增长的背景下，中央空调采用蓄冷技术对电网负荷移峰填谷正在逐渐地受到市场的重视。文章主要对水蓄冷技术在暖通空调中的应用进行了探讨。
【关键词】水蓄冷技术；暖通空调；应用
引言
目前的蓄冷技术研究方向较多，在实际工程应用中，冰蓄冷和水蓄冷技术的应用更为广泛。水蓄冷由于其技术简单，一次性投入较少而得到业界的青睐，但只有在地方蓄冷电价合理的情况下，发展水蓄冷才有明显的经济优势，对运行电费成本的节约才有更为显著的效果。海南三亚JW万豪酒店机电工程中应用了水蓄冷技术，文章主要对水蓄冷技术在暖通空调中的应用进行了探讨。
1水蓄冷空调系统概述
水蓄冷中央空调是指建筑物空调时间所需要冷量的部分或全部在非空调时间利用蓄冷介质的显热等特性，将能量储存起来，然后根据空调负荷要求释放这些冷量，这样在用电高峰时期就可以少开甚至不开主机。水蓄冷空调系统的优点表现在：（1）经济。水蓄冷系统的容量只需按照日平均负荷选择即可，通过利用消防水池、原有蓄水设施或建筑物地下室等作为蓄冷容器在避免“大马拉小车”的同时降低了初投资，使用期间单位蓄冷投资随着水蓄冷设备的体积的增大而降低。对于新建项目水蓄冷空调系统初投资比常温系统的低，一般可低10%～20%。而改造项目与常规空调相比，水蓄冷系统的初投资只增加约5%－10%的费用，由于运行成本的减少，初投资增加的成本费用一般在3－4年内即可回收。水蓄冷系统制冷主机容量一般应比非蓄冷系统的小，可以减少30%～60%，增加的费用只是换热器及蓄冷装置设备的投资，其他都可与非蓄冷系统的投资单价相接近。（2）实用。可以使用常规冷水机组，适用于常规供冷系统的扩容和改造。对常规空调主机改动小，初投资费用低。（3）节能。夜间气温降低，制冷效率随之提高6－8%，系统满负荷运转时间大幅度增加，主机利用率提高，从而使空调系统的总节电率达10%－22%。（4）合理。作为备用冷源，增加了空调系统的可靠性；结合低温送水和低温送风，降低了设备的噪音；主机在最佳状态下运行，提高主机利用率；满负荷运行时间增加，部分负荷运行时间减少，节省维护保养费用。
中央空调工程制冷及空调节能技术措施
变频技术
中央空调工程能源中心的冷冻水系统采用二次泵形式，二次泵为变流量，根据二次侧末端负荷的变化，在满足某一最不利水环路所需使用压力的条件下，通过改变二次水泵电机的运转频率或水泵的运行台数，以达到节能目的。各场馆的用户侧水系统均采用变流量水系统，可根据负荷变化变频调节水泵流量和扬程，以达到最大节能运行。
热回收技术
中央空调工程采用热回收技术，利用排风对新风进行预热(或预冷)，节能空调通风工程的能耗。
水蓄冷技术
中央空调工程采用水蓄冷的集中能源中心方式，总蓄冷能力为25500RT.H.蓄冷可起到“削峰填谷”的作用，缓解用电紧张，提高能源利用效率，减少装机容量。充分利用峰谷电价，节省运行费用。蓄冷水罐共2个，蓄冷水罐单个有效容积为4500立方米，蓄冷能力为12750RT.H.经测算，水蓄冷运行费比常常规制冷可节约203.45万元/年。大温差水系统，水系统采用大温差9℃，减小循环水泵装机容量，降低暖通空调工程运行费用。
新风利用
中央空调工程过渡季节尽量利用新风，可进行全新风运行，减少空调通风工程的运行。冬季内区的消除余热，可采用室外免费能源-新风，减少能源的浪费。
分层空调和置换通风
中央空调工程在大空间采用分层空调和置换通风工程，尽量减少无效空间区域的能量消耗，只满中有效区域的舒适度。我们采用CFD的方法，对大空间的暖通空调工程气流组织进行了分析，得到了很好的验证。如游泳馆暖通空调工程比赛区空间温度可以被控制于28℃到29℃之间，室内的温度分层非常明显，屋顶最高点温度却达到40℃以上。
分层空调和置换通风 中央空调工程采用地板辐射采暖加周边散热器采暖，增加人员活动区的热舒适，减少顶部空间的耗能。
冷(热)计量
中央空调工程对用户侧和总用冷(热)量，进行冷(热)量计量。提高节能意识，减少无效冷(热)量损失，便于用冷(热)量收费和管理。
水蓄冷技术在深圳某办公楼的应用
摘要：利用消防水池的钢筋混凝土水池作为水蓄冷系统的蓄水装置已在各种项目中广泛使，。本文结合办公建筑工程实践，介绍了水蓄冷技术系统设计，包括系统的冷源、水系统设计。阐明水蓄冷的节能效果，为同类项目设计提供一些设计指导。
关键词：水蓄冷技术；大温差；水蓄冷；办公建筑
引言
随着我国城市化进程的加快，许多城市重要标志的大型办公楼陆续在各地兴起，而大型办公楼的单位面积耗电量约为普通建筑的3~7倍，能耗大，节能潜力大。对于南方的办公楼的全年能耗中，空调系统用电约占50%~60%。水蓄冷技术作为一种可以对电力移封填谷的节能技术得到广泛推广。水蓄冷系统是利用电网的峰谷电价差，夜间采用冷水机组在水池内蓄冷，白天水池放冷而主机避峰运行的节能空调方式。相对于冰蓄冷系统投资大，调试复杂，推广难度较大的情况来说，水蓄冷具有经济简单的特点，可利用大型建筑本身具有的消防水池来进行冷量储存，所以水蓄冷技术具有广阔的发展空间和应用前景，其社会效益体现在可以平衡电网负荷，减少电厂投资，净化环境，符合国家产业政策发展方向。以深圳市某办公楼为例，就水蓄冷设计过程进行了分析。
1、工程概况
该工程位于深圳市龙华新区北站商务区内。本项目由地下室和地上1栋及2栋组成。1栋：共21层，属于一类高层建筑。主要功能为为商业办公用房；2栋：共44层，属于一类超高层建筑。首层为商业、公共商业连廊、架空绿化休闲、露天广场、内庭院、下沉广场和消防控制室；二到四十四层为商业性办公，其中十、二十二、三十四层为避难层，避难层内由避难空间和公共设备用房组成。总建筑面积213633.97平方米，建筑总高度为205.7米，地下室共3层。
空调设计参数
表一为室外设计参数（广东省深圳市），表二为室内设计参数。
表一 室外设计参数
