作图专题复习教案

  • 格式：doc
  • 大小：1.36 MB
  • 文档页数：3

作图专题复习教案（1）

班级_______ 姓名___________

【复习目标】：能利用光的反射定律及平面镜成像特点作图；利用凸透镜成像规律及光的折射定律作图；

【典型例题】：1．在图1中画出法线及反射光线，并标出反射角的度数。

2．据平面镜成像的特点，在图2中作出物体所成的像。

3．如图3所示的两条反射光线是由镜前的某一发光点S射出的光经平面镜反射的结果。请在图中作出发光点S的位置，并补画对应的入射光线。

4．图4中，AB、BC两个平面互相垂直。一束光以任意角射到AB面上，请你认真地画出光经AB面和BC面反射的光路图。观察一下，最后的反射光线与原来的入射光线有什么关系?

5．如图5，MM，是空气和水的分界面，光从空气射到水面时既发生反射也发生折射。由图可知，A0是 光线，OB是 光线，OC是 光线，∠N，0C是 角。

6．如图6所示，凸透镜的右侧是蜡烛，左侧纸片上是蜡烛的像。图中画出了三条由烛焰尖部射向凸透镜的光线，请画出这三条光线的折射光线。

7．图7中AB代表一个物体，在图中大致作出物体经透镜所成的像。

【巩固练习】： 图1 图2

图5 图3

图6

图4

图7 1．太阳光以与水平地面成300角的方向射到井口。为使光能照亮井底，请在图8中作出平面镜。

2．如图9所示，S是平面镜前的一个发光点。由S点发出的某条光线，经平面镜反射后恰好通过A点。请在图中作出这条光线的入射和反射光路。

3．人在平面镜MN中能看到物体AB的像，如图10所示，试用作图法确定至少把平面镜MN上的哪一部分遮住，人就看不见物体的像了?

4．请在以下各图的方框中画出一个适当的光学元件。

5．在下图中，请画出相应的折射光线或对应的入射光线。

6．如图11，MM，是某种透明物质与空气的分界面。已知光是从空气射入透明物质的，但光线上没有标箭头。请在图上补标箭头，以表明光的方向。

7．如图12中，MM，是两种介质的分界面。P是一个物点，P，是P的像点。图中画出了由P点射向界面的两条光线，请画出这两条光线进入另一种介质的折射光线。

【提优练习】： 图8 图9 图10

图图图11

图12 1．在图13各图中，大致作出折射光线。

2．如图14所示，一束光射向一块玻璃砖。画出这束光进入玻璃和离开玻璃后的径迹（注意画出法线）。

3．如图15所示，一束光射向三棱镜，画出这束光两次折射的大致光路．

4．如图16所示，L1为入射光线，L2为出射光线。请在图中添加合理的光学器件。（注意所添加的器件位置要正确）

图16

5．据平面镜成像的特点，在图17中作出物体所成的像。

6．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图18所示，请画出这束光线在水中行进最后射出水面的光路图。

7．画出下图中光的大致传播方向（已知水面与凸透镜主轴重合）

15．在公园的海洋馆里，人们可以透过厚厚的玻璃看到海底景观，请作出图中AB光线透过玻璃的光路。(已知v空气＞v水＞v玻璃) 图17 图13

图18 图14 图15

合集下载

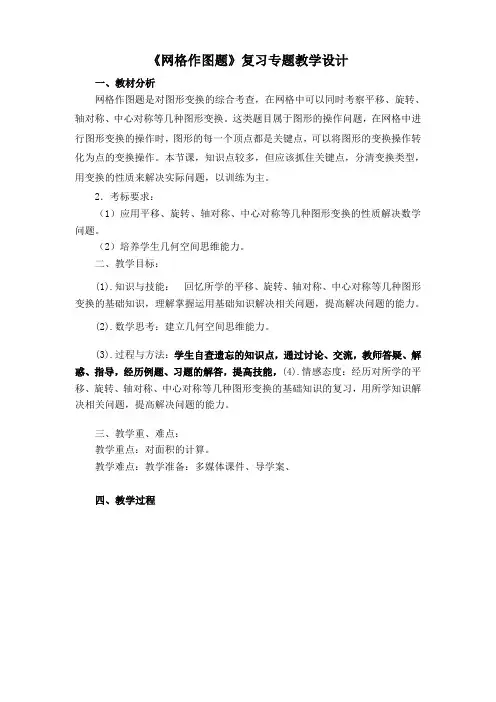

中考数学网格作图题复习教案
