第二十章 20.1 第一节

第1页（共7页） 第二十章 电与磁

第一节 磁现象 磁场

测试题

知识点：磁现象

1．如图是条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是（ ）

A．E点 B．F点 C．P点 D．Q点

2．如图所示的四个实验中，能确定钢棒具有磁性的是（ ）

A．①② B．③④ C．①③ D．②④

3．如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体（下部N极）．小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A缓慢移到B．则图乙中能反映弹簧测力计示数F随位置变化的是（ ）

A． B．

C． D．

浙教版 物理教案 九年级全

第二十章 20.1 第一节

第2页（共7页） 4．如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A端是电源的正极．下列判断中正确的是（ ）

A．甲、乙都被吸引 B．甲被吸引，乙被排斥

C．甲、乙都被排斥 D．甲被排斥，乙被吸引

5．如图所示实验，下列对有关实验的解释正确的是（ ）

A．甲图中的实验可得出磁铁异名磁极相斥

B．乙图中的奥斯特实验说明了电流周围存在磁场

C．丙图中的实验可得出电流越大，电磁铁的磁性越弱

D．丁图中的测电笔接触零线氖管一定发光

知识点：磁极的判断

6．如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是（ ）

A．甲小磁针左端是S极，乙小磁针左端是N极

B．甲小磁针左端是N极，乙小磁针左端也是N极

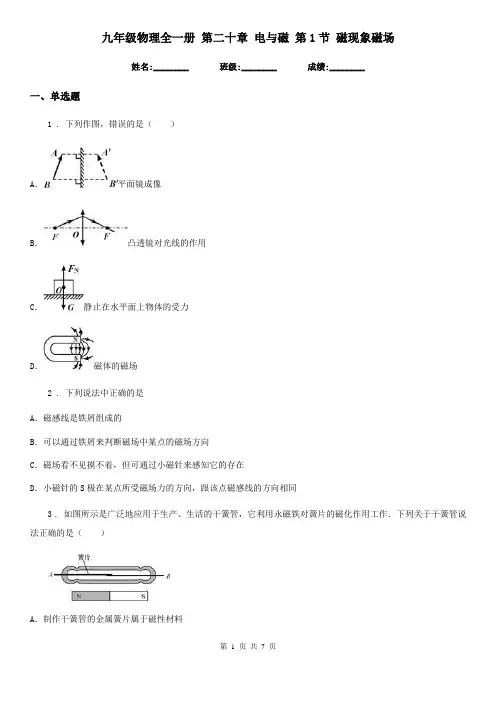

第 1 页 共 7 页 九年级物理全一册 第二十章 电与磁 第1节 磁现象磁场

姓名:________ 班级:________ 成绩:________

一、单选题

1 .

下列作图，错误的是（

）

A．平面镜成像

B．凸透镜对光线的作用

C．静止在水平面上物体的受力

D．磁体的磁场

2 . 下列说法中正确的是

A．磁感线是铁屑组成的

B．可以通过铁屑来判断磁场中某点的磁场方向

C．磁场看不见摸不着，但可通过小磁针来感知它的存在

D．小磁针的S极在某点所受磁场力的方向，跟该点磁感线的方向相同

3 . 如图所示是广泛地应用于生产、生活的干簧管，它利用永磁铁对簧片的磁化作用工作．下列关于干簧管说法正确的是（ ）

A．制作干簧管的金属簧片属于磁性材料 第 2 页 共 7 页 B．簧片被磁化后A端是N极

C．簧片被磁化后B端是S极

D．干簧管是根据同名磁极相互吸引的原理制成的

4 .

关于电磁现象，下列说法正确的是（ ）

A．可以自由转动的小磁针静止时N极指向地理的南方

B．导体在磁场中做切割磁感线运动，导体中一定产生电流

C．导体中的自由电子在做定向移动时，周围会产生磁场，磁场方向与电流方向无关

D．发电机是根据电磁感应现象制成的，是将机械能转化为电能的装置

5 . 小红在学习磁现象时，她在实验室拿来甲、乙两根形状完全相同的钢棒，为了判断钢棒的磁性情况，小红做了个小实验，她发现当甲的一端靠近乙的一端时，乙按如图方式转动起来，则小红可判断

A．一定是甲棒有磁性，乙棒无磁性

B．一定是乙棒有磁性，甲棒无磁性

C．甲、乙都可能有磁性

D．甲、乙都一定有磁性

6 . 爱因斯坦曾说，在物理学家看来，磁场和他坐的椅子一样实在，图中所示的磁场分布与实际不相符的是

A．同名磁极间的磁场

B．直线电流周围的磁场

C．通电螺线管周围的磁场 第 3 页 共 7 页 D．蹄形磁铁周围的磁场

第二十章 电与磁

20.1磁现象 磁场

1．两根外型完全相同的钢棒，当用乙棒的一端接触甲棒的中间部分时，它们牢牢吸住，由此可知（ ）

A．甲棒一定有磁性，乙棒一定没有磁性

B．甲棒一定没有磁性，乙棒一定有磁性

C．甲棒可能有磁性，乙棒一定有磁性

D．甲、乙棒一定都有磁性

2．把同样的三个条形磁铁按下图位置一个紧挨一个地连接起来，最后将出现的磁极个数是（ ）

A．两个 B．四个 C．六个 D．无法确定

3．如图所示，当弹簧测力计吊着一磁体沿水平方向从水平放置的条形磁铁的A端移到B端的过程中，能表示弹簧测力计示数与水平位置关系的是图中的（ ）

A B C D

4．桌面上放有一定量的铁屑，现将两根完全相同的条形磁铁A的N极和磁铁B的S极如图甲所示放置在靠近铁屑的上方，吸附一定量的铁屑．若将吸附有铁屑的两极靠在一起，则吸附在连接处的铁屑会 （选填“增加”、“不变”或“减少”）；如图乙所示，将一根长度略大于两磁铁间距的软铁棒轻轻搁在两磁铁上，则被吸附的铁屑会 （选填“增加”、“不变”或“减少”）．

【趣味链接】

对农民来讲，农作物的种子中混有一些杂草的种子是一件很头痛的事情，但是这两种种子在外表上是不同的：农作物的种子表面比较光滑，不易吸附小颗粒物，而杂草的种子表面有许多绒毛，能够吸附靠近它的小颗粒物，当然也容易粘在走过的动物身上，因此它可以广为传播．

【拓宽延伸】

现在，给你一些混有杂草种子的农作物种子，另外再给你一块磁铁和一些铁屑，请你替农民将其中的杂草种子从农作物种子中分离出来，说出你的办法和道理．

20.1磁现象 磁场

1．C

解析：用乙棒的一端接触甲棒的中间部分时，它们牢牢吸住，说明乙棒一定有磁性，因为磁铁的两端磁性最强，而甲棒可以有磁性，也可以没有磁性．

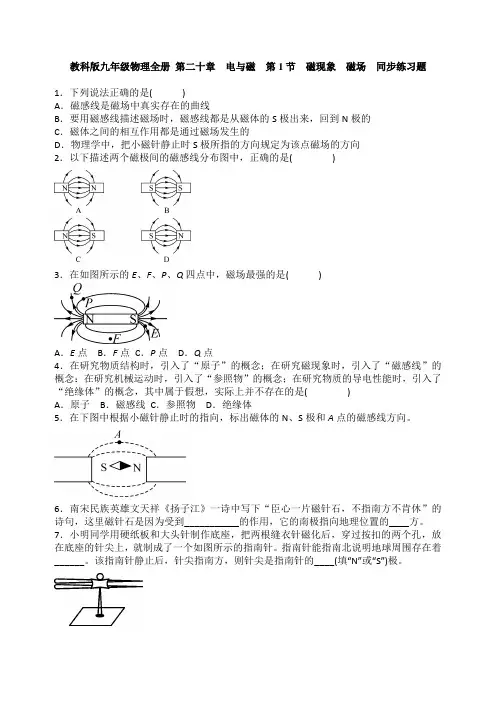

教科版九年级物理全册 第二十章 电与磁 第1节 磁现象 磁场 同步练习题

1．下列说法正确的是( )

A．磁感线是磁场中真实存在的曲线

B．要用磁感线描述磁场时，磁感线都是从磁体的S极出来，回到N极的

C．磁体之间的相互作用都是通过磁场发生的

D．物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向

2．以下描述两个磁极间的磁感线分布图中，正确的是( )

3．在如图所示的E、F、P、Q四点中，磁场最强的是( )

A．E点 B．F点 C．P点 D．Q点

4．在研究物质结构时，引入了“原子”的概念；在研究磁现象时，引入了“磁感线”的概念：在研究机械运动时，引入了“参照物”的概念；在研究物质的导电性能时，引入了“绝缘体”的概念，其中属于假想，实际上并不存在的是( )

A．原子 B．磁感线 C．参照物 D．绝缘体

5．在下图中根据小磁针静止时的指向，标出磁体的N、S极和A点的磁感线方向。

6．南宋民族英雄文天祥《扬子江》一诗中写下“臣心一片磁针石，不指南方不肯休”的诗句，这里磁针石是因为受到___________的作用，它的南极指向地理位置的____方。

7．小明同学用硬纸板和大头针制作底座，把两根缝衣针磁化后，穿过按扣的两个孔，放在底座的针尖上，就制成了一个如图所示的指南针。指南针能指南北说明地球周围存在着______。该指南针静止后，针尖指南方，则针尖是指南针的____(填“N”或“S”)极。
