浅谈高速铣床薄壁加工技术

毫躅：计　飘歌羿与翁翟麓恭ｌ　

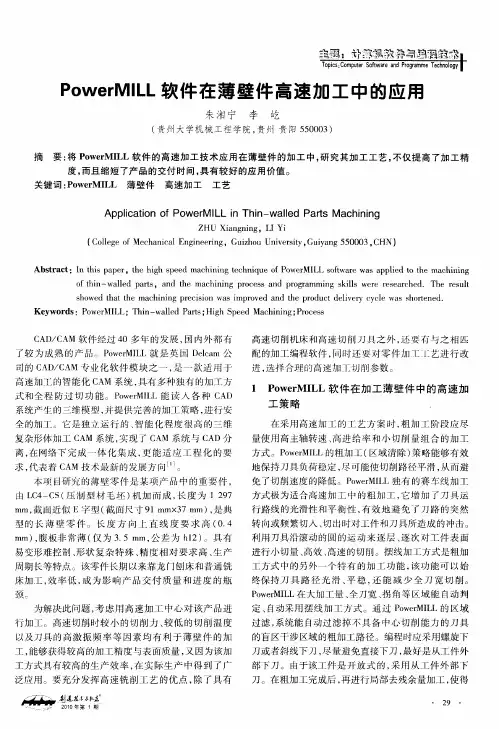

ＰｏｗｅｒＭＩ　ＬＬ软件在薄壁件高速加工中的应用　

朱湘宁　李　屹　

（贵州大学机械工程学院，贵州贵阳５５０００３）　

摘要：将ＰｏｗｅｒＭＩＬＬ软件的高速ＮＴ技术应用在薄壁件的加工中，研究其加工工艺，不仅提高了加工精　

度，而且缩短了产品的交付时间，具有较好的应用价值。　

关键词：ＰｏｗｅｒＭＩＬＬ薄壁件高速加工工艺　

Ａｐｐｌｉｃａｔｉｏｎ　ｏｆ　ＰｏｗｅｒＭＩＬＬ　ｉｎ　Ｔｈｉｎ－ｗａｌｌｅｄ　Ｐａｒｔｓ　Ｍａｃｈｉｎｉｎｇ　

ＺＨＵ　Ｘｉａｎｇｎｉｎｇ，ＬＩ　Ｙｉ　

（Ｃｏｌｌｅｇｅ　ｏｆ　Ｍｅｃｈａｎｉｃａｌ　Ｅｎｇｉｎｅｅｒｉｎｇ，Ｇｕｉｚｈｏｕ　Ｕｎｉｖｅｒｓｉｔｙ，Ｇｕｉｙａｎｇ　５５０００３。ＣＨＮ）　

Ａｂｓｔｒａｃｔ：Ｉｎ　ｔｈｉｓ　ｐａｐｅｒ，ｔｈｅ　ｈｉｇｈ　ｓｐｅｅｄ　ｍａｃｈｉｎｉｎｇ　ｔｅｃｈｎｉｑｕｅ　ｏｆ　ＰｏｗｅｒＭＩＬＬ　ｓｏｆｔｗａｒｅ　ｗａｓ　ａｐｐｌｉｅｄ　ｔｏ　ｔｈｅ　ｍａｃｈｉｎｉｎｇ　

ｏｆ　ｔｈｉｎ—ｗａｌｌｅｄ　ｐａｎｓ，ａｎｄ　ｔｈｅ　ｍａｃｈｉｎｉｎｇ　ｐｒｏｃｅｓｓ　ａｎｄ　ｐｒｏｇｒａｍｍｉｎｇ　ｓｋｉｌｌｓ　ｗｅｒｅ　ｒｅｓｅａｒｃｈｅｄ．Ｔｈｅ　ｒｅｓｕｌｔ　

ｓｈｏｗｅｄ　ｔｈａｔ　ｔｈｅ　ｍａｃｈｉｎｉｎｇ　ｐｒｅｃｉｓｉｏｎ　ｗａｓ　ｉｍｐｒｏｖｅｄ　ａｎｄ　ｔｈｅ　ｐｒｏｄｕｃｔ　ｄｅｌｉｖｍｙ　ｃｙｃｌｅ　ｗａｓ　ｓｈｏｒｔｅｎｅｄ．　

Ｋｅｙｗｏｒｄｓ：ＰｏｗｅｒＭＩＬＬ；Ｔｈｉｎ—ｗａｌｌｅｄ　Ｐａｎｓ；Ｈｉｇｈ　Ｓｐｅｅｄ　Ｍａｃｈｉｎｉｎｇ；Ｐｒｏｃｅｓｓ　

ＣＡＤ／ＣＡＭ软件经过４０多年的发展，国内外都有　

了较为成熟的产品。ＰｏｗｅｒＭＩＬＬ就是英国Ｄｅｌｃａｍ公　

司的ＣＡＤ／ＣＡＭ专业化软件模块之一，是一款适用于　

高速）３１１－ｉ２的智能化ＣＡＭ系统，具有多种独有的加］：方　

式和全程防过切功能。ＰｏｗｅｒＭＩＬＬ能读入各种ＣＡＤ　

薄壁轴瓦加工工艺流程
