电流、电压与电阻之间的欧姆定律

第十七章 欧姆定律

第1节 电流与电压和电阻的关系

01 知识管理

1．探究电流与电压的关系

实验方法：控制__电阻__不变，__改变__定值电阻两端的电压．

变阻器的作用：__保护电路__和__改变定值电阻两端的电压__．

实验结论：在__电阻__一定的情况下，导体中的电流跟导体两端的电压成__正比__．

2．探究电流与电阻的关系

实验方法：保持__电压__不变，通过换用不同的定值电阻来改变连入电路的电阻阻值．

变阻器的作用：__保护电路__和__控制电阻两端电压不变__．

实验结论：在__电压__一定的情况下，导体中的电流跟导体的电阻成__反比__．

02 基础题

知识点1 探究电流与电压的关系

1．小李同学在探究电流与电压关系的实验时，请回答下列问题：

(1)按照图甲所示的电路图，请用笔画线代替导线，完成图乙所示的实物图的连接．

解：

(2)连接电路时，开关应处于__断开__状态，滑动变阻器的滑片P移到__B__(填“A”或“B”)端．

(3)在做探究电流与电压关系的实验时，采用的实验方法是__控制变量__法，要求保持电阻阻值不变，通过改变电阻两端的__电压__，观察电流大小的变化．

(4)下表是他在实验中的三次测量结果，分析实验数据，可以得出结论：__在电阻一定时，通过导体的电流与导体两端的电压成正比__．

实验次数 电压U/V 电流I/A

1 1.2 0.2

2 1.8 0.3

3 2.4 0.4

知识点2 探究电流与电阻的关系

2．在“探究电流与电阻关系”的实验中：

(1)如图所示，甲为__电流表__，乙为__电压表__．(填“电流表”或“电压表”)

(2)某同学在连接完最后一条导线后就发现电压表和电流表出现了示数，出现这种现象的原因是__在连接电路时开关处于闭合状态__(填一种原因即可)．

(3)为达到实验目的，实验过程中应控制不变的量是__电压__．具体操作是__移动滑动变阻器滑片__，同时观察__电压表__的示数．

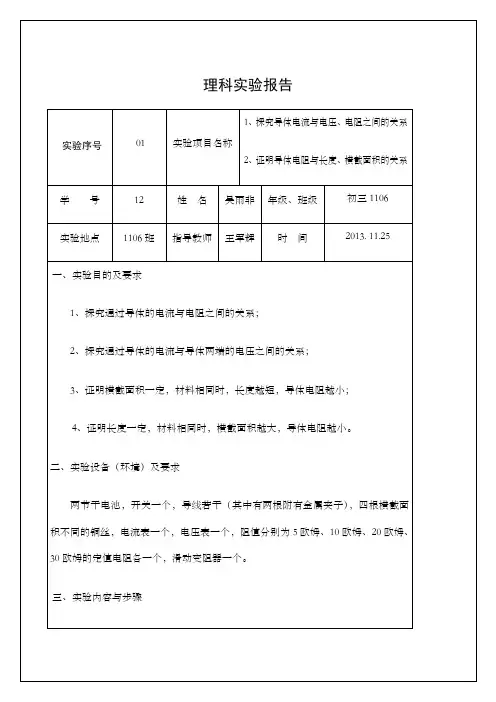

理科实验报告

实验序号 01 实验项目名称 1、探究导体电流与电压、电阻之间的关系

2、证明导体电阻与长度、横截面积的关系

学 号 12 姓 名 吴雨非 年级、班级 初三1106

实验地点 1106班 指导教师 王军辉 时 间 2013. 11.25

一、实验目的及要求

1、探究通过导体的电流与电阻之间的关系；

2、探究通过导体的电流与导体两端的电压之间的关系；

3、证明横截面积一定，材料相同时，长度越短，导体电阻越小；

4、证明长度一定，材料相同时，横截面积越大，导体电阻越小。

二、实验设备（环境）及要求

两节干电池，开关一个，导线若干（其中有两根附有金属夹子），四根横截面积不同的铜丝，电流表一个，电压表一个，阻值分别为5欧姆、10欧姆、20欧姆、30欧姆的定值电阻各一个，滑动变阻器一个。

三、实验内容与步骤 （一）探究导体电流与电压、电阻之间的关系

1、接好电路，将开关、滑动变阻器与5欧姆的定值电阻串联，将电流表接入电路，将电压表与定值电阻并联，将滑动变阻器阻值调至最大。

2、闭合开关，移动滑片改变定值电阻的电流和电压，并记录电流表、电压表相应数据。断开开关，换用不同阻值的定值电阻，再移动滑片，记录相应数据，直到准备的所有规格的定值电阻都试验完毕。

3、上述操作完毕后，再将滑片进行移动至一定位置，使电压表示数为2V，记录此时选用的定值电阻阻值和电流表示数。断开开关，换用不同阻值的定值电阻，移动滑片使电压表示数回到2V，记录相应数据，直到准备的所有规格的定值电阻都试验完毕。

（二）证明导体电阻与长度、横截面积的关系

1、接好电路。将一个定值电阻、开关、电流表、一根铜丝（两端用导线上的金属夹子夹住）串联。

2、 闭合开关，移动铜丝右端的金属夹子，记录左端夹子与右端夹子之间的铜丝长度（铜丝接入电路的长度）以及对应的电流表示数。

3、上述操作完毕后，将右端金属夹子移动至一定位置，使铜丝接入电路长度为5cm，记录电流表示数。

1 初中物理电学测试题（一）

测试内容：电流、电压、电阻、欧姆定律

姓名

班级

分数

一、填空题（共22分）

1．如图所示是我们在收音机等小型电器中经常见到的定值电阻器，小明同学想测出这个电阻的阻值，他在电阻两端加6V电压时，通过的电流为0.2A，则它的阻值为 Ω；把该电阻两端的电压调为2V，则此时该导体的电阻的阻值为 Ω；当导体两端电压为0时，该导体的电阻为 Ω。

2．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压是________V，______片是它的正极。

3．如图所示收音机上调节音量的旋钮实际上是一个 ，它是通过改变导体的

来改变电阻的。若将接线片B、C接入电路，则顺时针转动旋钮触片时，收音机的音量将变

（“大”或“小”）。

4．如图甲所示的电路，电流表A1与A2的指针位置如图乙所示，则电流表A1的示数是

A，电流表A2的示数是 A，通过灯L2的电流是 A。

5．用一电压表测量三节干电池串联组成的电池组的电压，应将电池组的正极接电压表的

接线柱，负极接电压表的 接线柱。

6．有一只小灯泡，额定电压位2.4Ｖ，小灯泡正常工作时的电阻为8Ω，如果我们只有3Ｖ的电源，要使小灯泡正常工作，需要 联一个

Ω的电阻.

7．如图所示，电源电压为6Ｖ且保持不变。当开关闭合时，电压表的示数为2Ｖ，则Ｌ１两端的电压是 ，Ｌ２两端的电压是 ；当开关断开时，电压表示数为 。

8．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。

（1）由图像可知，通过导体的电流与它两端的电压成 比；

试题选—电流、电压、电阻

一、选择题

1．下列说法正确的是 [ ]

A．短导线的电阻比长导线的电阻小 B．粗导线的电阻比细导线的电阻小

C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小

2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1当温度上升40℃，它们的电阻之比是（横截面积变化不计）［ ］

A．大于3：1 B．等于3：1 C．小于3：1 D．等于1：3

3．下列说法中正确的是 ［ ］

A．铁导线的电阻一定比铜导线的电阻大

B．同种材料的导线，若长度相同，则细的导线电阻大

C．长度相同的两根导线，细的导线电阻一定大

D．粗细相同的两根导线，长的导线电阻一定大

4．有关导体电阻的说法，正确的是 ［ ］

A．粗细相同的两根导线，长度大的，电阻一定大

B．长度相同的两根导线，横截面积小的，电阻一定大

C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一

D．铝导线的电阻一定比铜导线的电阻大

5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［ ］

A．a和b B．a和c C．c和d D．b和d

6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是 ［］

A．a和c B．b和c C．a和d D．b和d

7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］

8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［ ］

A．向左滑动 B．向右滑动 C．向左、向右均可以 D．无法实现

9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［ ］

A．只拔出铜塞a、b，接入电路电阻为7欧姆 B．只拔出铜塞c、d，接入电路电阻为7欧姆
