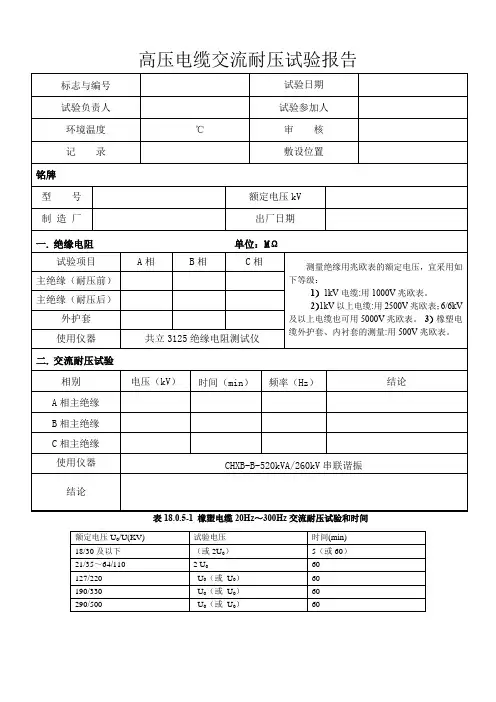

电缆耐压试验报告

高压电缆交流耐压试验报告

标志与编号 试验日期

试验负责人 试验参加人

环境温度 ℃ 审 核

记 录 敷设位置

铭牌

型 号 额定电压kV

制 造 厂 出厂日期

一. 绝缘电阻 单位：MΩ

试验项目 A相 B相 C相 测量绝缘用兆欧表的额定电压，宜采用如下等级：

1）1kV电缆:用1000V兆欧表。

2）1kV以上电缆:用2500V兆欧表；6/6kV及以上电缆也可用5000V兆欧表。 3）橡塑电缆外护套、内衬套的测量:用500V兆欧表。 主绝缘（耐压前）

主绝缘（耐压后）

外护套

使用仪器 共立3125绝缘电阻测试仪

二. 交流耐压试验

相别 电压（kV） 时间（min） 频率（Hz） 结论

A相主绝缘

B相主绝缘

C相主绝缘

使用仪器 CHXB-B-520kVA/260kV串联谐振

结论

表18.0.5-1 橡塑电缆20Hz～300Hz交流耐压试验和时间

额定电压U0/U(KV) 试验电压 时间(min)

18/30及以下 （或2U0） 5（或60）

21/35～64/110 2 U0 60

127/220 U0（或 U0） 60

190/330 U0（或 U0） 60

290/500 U0（或 U0） 60

***************项目

10kV 电力电缆交流耐压试验方案

编 制 人：

审 核 人：

编制日期：

1

目录

.......................................................................................................................2 工程概况

1 试验目的..............................................................................................................2

2 电缆规范..............................................................................................................2

3 试验依据..............................................................................................................2

4 试验仪器..............................................................................................................2

5 试验项目..............................................................................................................3

6 试验步骤及技术措施..........................................................................................3

电力电缆直流耐压试验报告

线路名称：发变组系统 日 期：2010年05月19日 No.

天 气：阴 温 度：10 ℃

试验单位：电气检修

序号 线路名称 电缆规格 试验记录 现象记录

1 1#主变

高压侧出线 YJV-26/40.5 1*300 A相——B相+C相+地：63.1kV,10.4μA 无击穿，无闪络

B相——A相+C相+地：62.9kV,6.9μA 无击穿，无闪络

C相——A相+B相+地：62.8kV,9.8μA 无击穿，无闪络

2 1#电抗器出线电缆 YJV-8.7/15 3*300 A相——B相+C相+地：30.0kV,1.9μA 无击穿，无闪络

B相——A相+C相+地：30.1kV,2.6μA 无击穿，无闪络

C相——A相+B相+地：30.6kV,1.4μA 无击穿，无闪络

试验结论 合格

试验设备 LHP12-200/2型直流高压发生器

批准： 审核： 试验：

1 100KV/3Km/400m㎡电力电缆耐压试验

基础计算及技术方案

一. 试验电压值选用

根据有关省份对电力电缆试验经验及国际IEC电工委员会推荐，系统运行电压UN作为试验电压，所以我们确定用运行电压UN=110kV作为没相对地试验电压，故试验电压UN=110kV。

二. 被试电缆技术参数（由用户提供）

电压等级为110kV，线路长度3km，截面积400 m㎡，电缆每公里电容量为0.156uF。

被试电缆电容量Cx=0.156×3=0.468μF

三. 计算被试品在工频50Hz电源试验容量

U试=UN=110Kv

1 1

容抗 Xc= = =6.80kΩ

2πfc 2×3.14×50×0.468×10ˉ6

试验电流I试=U试/Xc=110kV/6.8 kΩ=16.2A

试验电源容量P试=U试×I试=110kV×16.2A=1782Kva

四. 试验方案确定

如果让系统工作于工频50Hz状态下，采用调感式串联谐振试验设备，其电抗器容量必须达到1782kVA。如直接用工频耐压试验装置，其电源容量达到1782kVA。前者电抗器容量大，体积大，重量重，后者对试验电源容量提出较高要求，为了减小试验电源容量，减小电抗器体积及重量，我们采用调频串联谐振成套试验系统，根据IEC电工委员会推荐之频率范围（20Hz-300Hz）也就是说在该频率范围内，在相同的试验电压下，对电缆耐压试验其结果是等效的。通过下面计算，可以看到调频电源带来的好处，根据被试品的基础技术参数，我们把谐振频率设计于25Hz，计算过程如下：

1 1

Xc2H= = =13.6 kΩ
