钛丝生产工艺

海绵钛生产工艺介绍

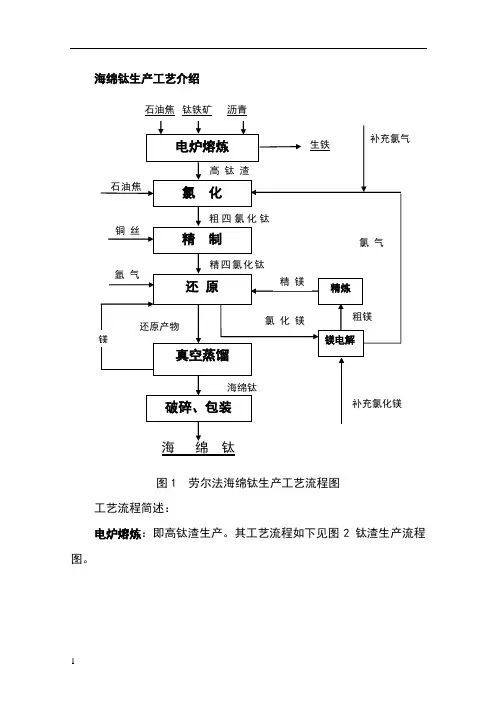

图1 劳尔法海绵钛生产工艺流程图

工艺流程简述：

电炉熔炼：即高钛渣生产。其工艺流程如下见图2 钛渣生产流程图。 粗镁

海 绵 钛 镁电解

真空蒸馏 生铁

高钛渣镁精镁氩气还原产物

海绵钛 精四氯化钛粗四氯化钛石油焦 石油焦

铜丝氯化镁破碎、包装 氯气精炼 还 原 氯 化 电炉熔炼

精 制 石油焦 钛铁矿 沥青

补充氯化镁 补充氯气

破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破鉄破破破破破破破图2 钛渣生产流程图

电炉熔炼法生产高钛渣是钛铁矿与固体还原剂无烟煤或石油焦等混合加入电炉中进行还原熔炼，矿中的氧化物被选择性地还原为金属

铁，而钛的氧化物被富集在炉渣中，经渣铁分离获得高钛渣和副产品金属铁，高钛渣经过冷却、破碎、磁选、磨粉后送氯化车间。

在钛渣生产流程中，主要用能为电。主要用能设备为自制6300kV·A矮烟罩电弧炉。

氯化：即粗四氯化钛的生产。主要流程图见图3。

破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破水破破破破破破破破破破破破破破破破破破破破破破破破图3 氯化钛生产流程图

破碎好的高钛渣、石油焦按一定比例进行称量配料，经过混合、干燥，用加料机由混合料斗从沸腾段上方加入氯化炉内。氯气从氯化炉底进入炉内，加入的混合料与氯气反应生成四氯化钛和其他杂质的氯化物以及一氧化碳和二氧化碳等气体。沸点低于氯化温度的氯化物如：FeCl3、AlCl3 (升华气体)等气体就和TiCl4一起挥发逸出氯化炉，而沸点高于氯化温度的氯化物如：CaCl2、MgCl2等，与未反应的TiO2、C粉等一起留在炉内成为炉渣。

从氯化炉顶以气体逸出的混合气体，主要成分为TiCl4、AlCl3 、FeCl3等，还有被气流夹带出来的固体颗粒，进入收尘器，由于减速降温的作用，使其中AlCl3 、FeCl3等高沸点氯化物以及被气体带出的固体颗粒大部分被冷凝沉积下来。通过收尘器出来的混合气体进入淋洗塔，被冷冻盐水冷却后的TiCl4、的液体相接触，使TiCl4、等气体和高沸点杂质被淋洗下来，淋洗下来的TiCl4液体还含有较多的杂质，经过沉降、过滤以后，得到淡黄色或红棕色的粗四氯化钛液体。不能冷凝的气体经过尾气净化处理后达标通过烟囱排空。

1 海绵钛生产工艺介绍

图1 劳尔法海绵钛生产工艺流程图

工艺流程简述：

电炉熔炼：即高钛渣生产。其工艺流程如下见图2 钛渣生产流程图。 粗镁

海 绵 钛 镁电解

真空蒸馏 生铁

高钛渣镁精镁氩气还原产物

海绵钛 精四氯化钛粗四氯化钛石油焦铜丝氯化镁破碎、包装 氯气精炼 还 原 氯 化 电炉熔炼

精 制 石油焦 钛铁矿 沥青

补充氯化镁 补充氯气

2 破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破鉄破破破破破破破图2 钛渣生产流程图

电炉熔炼法生产高钛渣是钛铁矿与固体还原剂无烟煤或石油焦等混合加入电炉中进行还原熔炼，矿中的氧化物被选择性地还原为金属铁，而钛的氧化物被富集在炉渣中，经渣铁分离获得高钛渣和副产品

3 金属铁，高钛渣经过冷却、破碎、磁选、磨粉后送氯化车间。

在钛渣生产流程中，主要用能为电。主要用能设备为自制6300kV·A矮烟罩电弧炉。

氯化：即粗四氯化钛的生产。主要流程图见图3。

破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破破水破破破破破破破破破破破破破破破破破破破破破破破破图3 氯化钛生产流程图

破碎好的高钛渣、石油焦按一定比例进行称量配料，经过混合、干燥，用加料机由混合料斗从沸腾段上方加入氯化炉内。氯气从氯化炉底进入炉内，加入的混合料与氯气反应生成四氯化钛和其他杂质的

4 氯化物以及一氧化碳和二氧化碳等气体。沸点低于氯化温度的氯化物如：FeCl3、AlCl3 (升华气体)等气体就和TiCl4一起挥发逸出氯化炉，而沸点高于氯化温度的氯化物如：CaCl2、MgCl2等，与未反应的TiO2、C粉等一起留在炉内成为炉渣。

从氯化炉顶以气体逸出的混合气体，主要成分为TiCl4、AlCl3 、FeCl3等，还有被气流夹带出来的固体颗粒，进入收尘器，由于减速降温的作用，使其中AlCl3 、FeCl3等高沸点氯化物以及被气体带出的固体颗粒大部分被冷凝沉积下来。通过收尘器出来的混合气体进入淋洗塔，被冷冻盐水冷却后的TiCl4、的液体相接触，使TiCl4、等气体和高沸点杂质被淋洗下来，淋洗下来的TiCl4液体还含有较多的杂质，经过沉降、过滤以后，得到淡黄色或红棕色的粗四氯化钛液体。不能冷凝的气体经过尾气净化处理后达标通过烟囱排空。

镍钛丝热处理温度和颜色

镍钛丝是一种具有形状记忆性能的合金材料，广泛应用于航空航天、医疗器械、机械制造等领域。而镍钛丝的热处理温度和颜色在其性能和应用方面起着重要的作用。

热处理是通过对材料进行加热和冷却的过程，以改变其晶体结构和性能。对于镍钛丝而言，热处理温度是影响其形状记忆性能的关键因素之一。一般来说，镍钛丝的热处理温度在600℃到900℃之间。在这个温度范围内，镍钛丝会发生相变，从而实现形状记忆效应。热处理温度越高，形状记忆效应越强，但也会导致材料变形或损坏的风险增加；热处理温度越低，形状记忆效应越弱，但也会减少材料的变形风险。因此，在实际应用中，需要根据具体的要求和条件选择适当的热处理温度。

在热处理过程中，镍钛丝的颜色也会发生变化。一般情况下，镍钛丝在室温下呈现出银白色。当镍钛丝加热到一定温度后，其颜色会发生变化。在低温下，镍钛丝呈现出淡黄色或浅金色；当温度升高时，颜色会逐渐变为深黄色或深金色。这是由于镍钛丝内部晶体结构的变化导致的。颜色的变化可以作为热处理过程中温度的参考，通过观察颜色变化可以判断镍钛丝是否达到了所需的热处理温度。

除了热处理温度和颜色，镍钛丝的热处理时间也是影响其性能的重要因素之一。热处理时间过长或过短都会影响镍钛丝的形状记忆效应和机械性能。在热处理过程中，需要根据镍钛丝的尺寸、材料特性和要求来确定合适的热处理时间。

在实际应用中，热处理温度和颜色的选择是一个综合考虑的问题。首先，需要根据镍钛丝的具体要求确定所需的形状记忆效应和机械性能；其次，根据材料特性和工艺条件来确定合适的热处理温度；最后，通过观察镍钛丝的颜色变化来判断热处理的是否达到预期效果。在实际操作中，可以通过试验和实验数据来指导热处理过程，确保镍钛丝的性能和质量。

镍钛丝的热处理温度和颜色在其性能和应用中起着重要的作用。正确选择热处理温度和观察颜色变化，可以实现镍钛丝的形状记忆效应和机械性能的优化。在实际应用中，需要根据具体要求和条件选择合适的热处理温度，并通过观察颜色变化来判断热处理的是否达到预期效果。这样才能保证镍钛丝在各个领域的应用效果和质量。

龙源期刊网

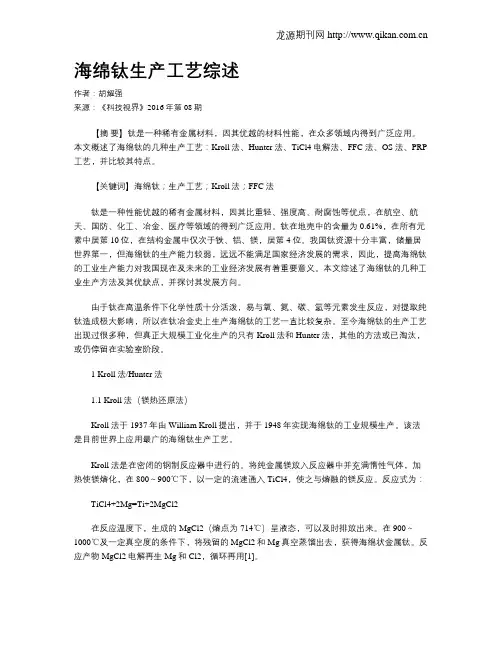

海绵钛生产工艺综述

作者：胡耀强

来源：《科技视界》2016年第08期

【摘 要】钛是一种稀有金属材料，因其优越的材料性能，在众多领域内得到广泛应用。本文概述了海绵钛的几种生产工艺：Kroll法、Hunter法、TiCl4电解法、FFC法、OS法、PRP工艺，并比较其特点。

【关键词】海绵钛；生产工艺；Kroll法；FFC法

钛是一种性能优越的稀有金属材料，因其比重轻、强度高、耐腐蚀等优点，在航空、航天、国防、化工、冶金、医疗等领域的得到广泛应用。钛在地壳中的含量为0.61%，在所有元素中居第10位，在结构金属中仅次于铁、铝、镁，居第4位。我国钛资源十分丰富，储量居世界第一，但海绵钛的生产能力较弱，远远不能满足国家经济发展的需求，因此，提高海绵钛的工业生产能力对我国现在及未来的工业经济发展有着重要意义。本文综述了海绵钛的几种工业生产方法及其优缺点，并探讨其发展方向。

由于钛在高温条件下化学性质十分活泼，易与氧、氮、碳、氢等元素发生反应，对提取纯钛造成极大影响，所以在钛冶金史上生产海绵钛的工艺一直比较复杂。至今海绵钛的生产工艺出现过很多种，但真正大规模工业化生产的只有Kroll法和Hunter法，其他的方法或已淘汰，或仍停留在实验室阶段。

1 Kroll法/Hunter法

1.1 Kroll法（镁热还原法）

Kroll法于1937年由William Kroll提出，并于1948年实现海绵钛的工业规模生产。该法是目前世界上应用最广的海绵钛生产工艺。

Kroll法是在密闭的钢制反应器中进行的。将纯金属镁放入反应器中并充满惰性气体，加热使镁熔化，在800～900℃下，以一定的流速通入TiCl4，使之与熔融的镁反应。反应式为：

TiCl4+2Mg=Ti+2MgCl2
