太赫兹检测技术

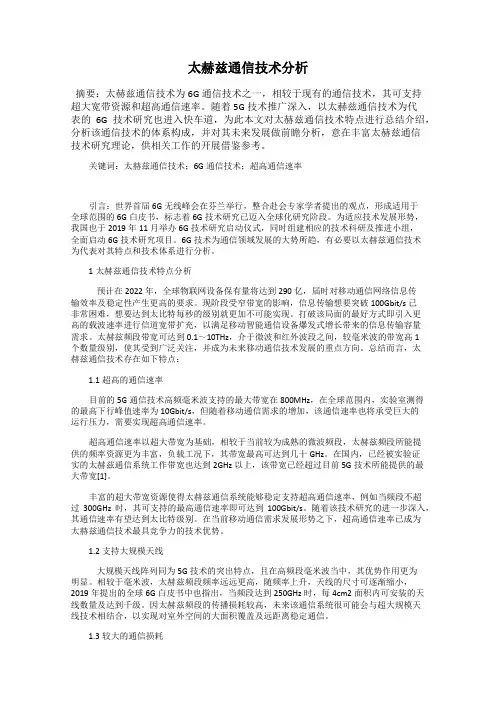

太赫兹通信技术分析

摘要：太赫兹通信技术为6G通信技术之一，相较于现有的通信技术，其可支持超大宽带资源和超高通信速率。随着5G技术推广深入，以太赫兹通信技术为代表的6G技术研究也进入快车道，为此本文对太赫兹通信技术特点进行总结介绍，分析该通信技术的体系构成，并对其未来发展做前瞻分析，意在丰富太赫兹通信技术研究理论，供相关工作的开展借鉴参考。

关键词：太赫兹通信技术；6G通信技术；超高通信速率

引言：世界首届6G无线峰会在芬兰举行，整合赴会专家学者提出的观点，形成适用于全球范围的6G白皮书，标志着6G技术研究已迈入全球化研究阶段。为适应技术发展形势，我国也于2019年11月举办6G技术研究启动仪式，同时组建相应的技术科研及推进小组，全面启动6G技术研究项目。6G技术为通信领域发展的大势所趋，有必要以太赫兹通信技术为代表对其特点和技术体系进行分析。

1太赫兹通信技术特点分析

预计在2022年，全球物联网设备保有量将达到290亿，届时对移动通信网络信息传输效率及稳定性产生更高的要求。现阶段受窄带宽的影响，信息传输想要突破100Gbit/s已非常困难，想要达到太比特每秒的级别就更加不可能实现。打破该局面的最好方式即引入更高的载波速率进行信道宽带扩充，以满足移动智能通信设备爆发式增长带来的信息传输容量需求。太赫兹频段带宽可达到0.1～10THz，介于微波和红外波段之间，较毫米波的带宽高1个数量级别，使其受到广泛关注，并成为未来移动通信技术发展的重点方向。总结而言，太赫兹通信技术存在如下特点：

1.1超高的通信速率

目前的5G通信技术高频毫米波支持的最大带宽在800MHz，在全球范围内，实验室测得的最高下行峰值速率为10Gbit/s，但随着移动通信需求的增加，该通信速率也将承受巨大的运行压力，需要实现超高通信速率。

科普园地　

太赫兹技术　

＿　。　蔓■叠誓　

太赫兹波或称为太赫兹射线是从上个世纪８０年代中后　

期，才被正式命名的，在此以前科学家将其统称为远红外射　线。太赫兹波是指频率在０．１太赫兹到１　０太赫兹范围的电磁　

波，波长大概在Ｏ。０３ｍｍ到３ｍｍ范围，介于微波与红外线　

之间。实际上，早在１００年前，就有科学工作善步及过这一波　

段。在１８９６年和１８９７年，Ｒｕｂｅｎｓ和Ｎｉｃｈｏｌｓ就涉及这一波　

段，红夕　Ｅ谱至　达９　ｎ　１（０．００９ｍｍ）　口２０　ｕｍ（Ｏ．０２ｍｍ），　

之后又有到达５０　ｕ　ｍ的记载。之后的近百年Ｂ，ｌｌ￣，远红外技　

术取得了许多成果，并且已经产业化。但是涉及太赫兹波段　

的研究结果和数据非常少，主要是受到有效太赫兹产生源和　

灵敏探测器的限制，因此这一波段也被称为太赫兹间隙。　随着２０世纪８０年代一系列新技术、新材料的发展，　

特别是超快技术的发展，使得获得宽带稳定的脉冲太赫兹源　成为一种；佳常规技术，太赫兹技术得以迅速发展，并掀起一　

股太赫兹研究热潮。２００４年，美国政府将太赫兹科技评为“改　

变未来世界的十大技术”之四，而日本于２００５年１月８日　

更是将太赫兹技术列为“国家支柱技术十大重点战略目标”　

之首，举全国之力进行研发。我国政府在２００５年１１月专门　召开了“香山科技会议”，邀请国内多位在太赫兹研究领域　

有影响的院士专门讨论我国太赫兹事业的发展方向，并制定　

了我国太赫兹技术的发展规划。另外，美国、欧洲、亚洲、　

澳大利亚等许多国家和地区的政府、机构、企业、大学纷纷　投入太赫兹的研发热潮之中。太赫兹研究领域的开拓者之一，　

美国著名学者张希成博士称：　“Ｎｅｘｔ　ｒａｙ，Ｔ—Ｒａｙ！”　目前，国际上对太赫兹辐射已达成如下共识，即太赫兹　

是一种新的、有很多独特优点的辐射源；太赫兹技术是一个非　

常重要的交叉前沿领域，给技术创新、国民经济发展和国家安　全提供了—个非常诱人的机遇。它之所以能够引起人们广泛的　

太赫兹技术的使用教程

太赫兹技术，作为一种新兴的无线通信和成像技术，近年来备受关注。它以太赫兹波（THz）为载体，具有较高的穿透能力和较强的物质特征识别能力，被广泛应用于生物医学、安全检测、材料科学等领域。本篇文章将从太赫兹技术的原理、仪器设备、应用领域以及使用注意事项等方面进行介绍，帮助读者了解太赫兹技术的基本知识和使用方法。

一、太赫兹技术的原理

太赫兹技术是通过利用太赫兹波的能量和频率特性进行信号传输和物质分析的一种技术。太赫兹波位于电磁波谱的红外和微波之间，频率范围约为0.1 THz至10 THz。太赫兹波可以穿透许多非金属材料，例如纸、塑料、织物等，并且对水和生物组织具有较高的吸收能力。通过测量太赫兹波在不同材料中的传播时间和幅度变化，可以实现物质的成像和特征分析。

二、太赫兹技术的仪器设备

太赫兹技术的仪器设备主要包括太赫兹光源、检测器、样品搬运系统和信号处理系统。太赫兹光源可以通过激光聚焦和光学晶体产生太赫兹波。检测器主要有探测天线、光电探测器和射频电子学设备。样品搬运系统用于将待测样品放置在探测区域，以便对其进行太赫兹波的成像和分析。信号处理系统负责对采集到的太赫兹波信号进行波形展示和数据分析。

三、太赫兹技术的应用领域

太赫兹技术在众多领域都有广泛的应用，以下介绍其中几个主要领域。

1. 生物医学应用 太赫兹技术可以通过扫描人体组织，检测病变区域或异常组织。它对于皮肤癌、乳腺癌等疾病的早期诊断具有很高的准确性。此外，太赫兹技术还可以用于药物分析和生物分子相互作用的研究。

2. 安全检测应用

太赫兹技术在安全检测领域有很大的潜力。它可以非侵入式地检测爆炸物、药品、毒品等禁止品，并且可以检测出隐藏在包裹、衣物等非金属物体内部的物质。

3. 材料科学应用

太赫兹技术可以用于检测和分析材料的物理特性和结构。例如，它可以检测材料的折射率、吸收系数、介电常数等参数，以及材料内部的微观结构。这些信息对于新材料的研发和制备具有重要意义。

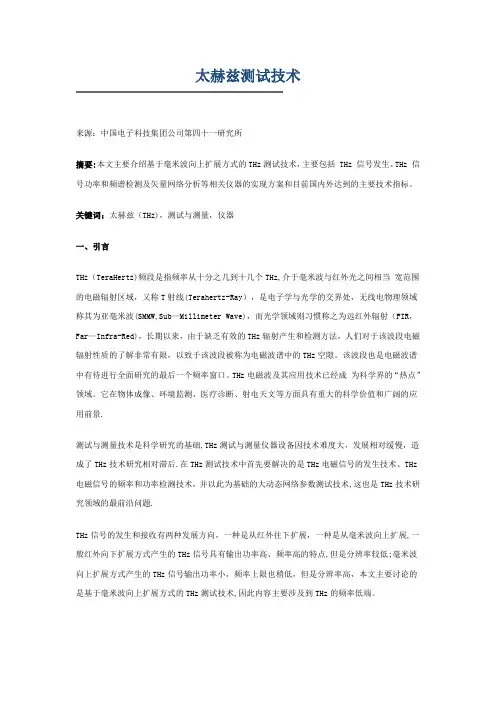

太赫兹测试技术

来源：中国电子科技集团公司第四十一研究所

摘要:本文主要介绍基于毫米波向上扩展方式的THz测试技术，主要包括 THz 信号发生、THz 信号功率和频谱检测及矢量网络分析等相关仪器的实现方案和目前国内外达到的主要技术指标。

关键词：太赫兹（THz)，测试与测量，仪器

一、引言

THz（TeraHertz)频段是指频率从十分之几到十几个THz,介于毫米波与红外光之间相当 宽范围的电磁辐射区域，又称T射线(Terahertz-Ray），是电子学与光学的交界处，无线电物理领域称其为亚毫米波(SMMW,Sub—Millimeter Wave)，而光学领域则习惯称之为远红外辐射（FIR，Far—Infra-Red)，长期以来，由于缺乏有效的THz辐射产生和检测方法，人们对于该波段电磁辐射性质的了解非常有限，以致于该波段被称为电磁波谱中的THz空隙。该波段也是电磁波谱中有待进行全面研究的最后一个频率窗口。THz电磁波及其应用技术已经成 为科学界的“热点”领域。它在物体成像、环境监测、医疗诊断、射电天文等方面具有重大的科学价值和广阔的应用前景.

测试与测量技术是科学研究的基础,THz测试与测量仪器设备因技术难度大，发展相对缓慢，造成了THz技术研究相对滞后.在THz测试技术中首先要解决的是THz电磁信号的发生技术、THz电磁信号的频率和功率检测技术，并以此为基础的大动态网络参数测试技术,这也是THz技术研究领域的最前沿问题.

THz信号的发生和接收有两种发展方向，一种是从红外往下扩展，一种是从毫米波向上扩展,一般红外向下扩展方式产生的THz信号具有输出功率高、频率高的特点,但是分辨率较低;毫米波向上扩展方式产生的THz信号输出功率小，频率上限也稍低，但是分辨率高，本文主要讨论的是基于毫米波向上扩展方式的THz测试技术,因此内容主要涉及到THz的频率低端。 二、THz 电磁波信号的产生技术

图1 中国电科41所THz倍频源
