门禁系统安装指南

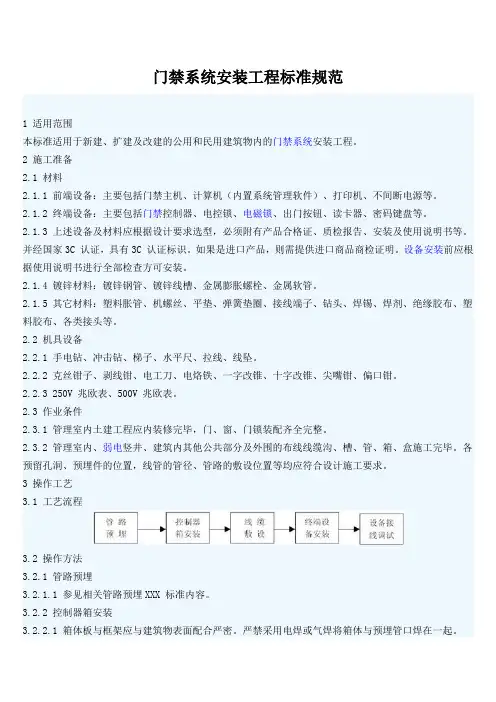

门禁系统安装工程标准规范

1 适用范围

本标准适用于新建、扩建及改建的公用和民用建筑物内的门禁系统安装工程。

2 施工准备

2.1 材料

2.1.1 前端设备：主要包括门禁主机、计算机（内置系统管理软件）、打印机、不间断电源等。

2.1.2 终端设备：主要包括门禁控制器、电控锁、电磁锁、出门按钮、读卡器、密码键盘等。

2.1.3 上述设备及材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说明书等。并经国家3C 认证，具有3C 认证标识。如果是进口产品，则需提供进口商品商检证明。设备安装前应根据使用说明书进行全部检查方可安装。

2.1.4 镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管。

2.1.5 其它材料：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。

2.2 机具设备

2.2.1 手电钻、冲击钻、梯子、水平尺、拉线、线坠。

2.2.2 克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。

2.2.3 250V 兆欧表、500V 兆欧表。

2.3 作业条件

2.3.1 管理室内土建工程应内装修完毕，门、窗、门锁装配齐全完整。

2.3.2 管理室内、弱电竖井、建筑内其他公共部分及外围的布线线缆沟、槽、管、箱、盒施工完毕。各预留孔洞、预埋件的位置，线管的管径、管路的敷设位置等均应符合设计施工要求。

3 操作工艺

3.1 工艺流程

3.2 操作方法

3.2.1 管路预埋

3.2.1.1 参见相关管路预埋XXX 标准内容。

3.2.2 控制器箱安装

3.2.2.1 箱体板与框架应与建筑物表面配合严密。严禁采用电焊或气焊将箱体与预埋管口焊在一起。 3.2.2.2

控制器箱通常安装方位依设计而定，在无具体要求时宜安装于较隐蔽或安全的地方，防止人为的恶意破坏。

3.2.2.3 控制器箱的交流电源应单独走线，严禁与信号线和低压直流电源线穿在同一管内。

门禁安装流程

1. 现场考察 查看现场环境及门的材质等，确定适合安装哪种锁。若甲方有要求，则要按照甲方要求做，若还有更好的方案可现场提出，并与甲方协商确定最终施工方案。

2. 布线 布线之前，应跟客户确认一下布线走向。布线时需考虑美观以及安全性，在不破坏墙面的前提下，尽量做到安全、节省和实用，尽可能的避免走明线。需在墙面打孔订线槽时，应与甲方讲明，最好有书面的协议，以免以后造成不必要的麻烦。在布线时，应在线的两端贴上标签，标明情况，使人一目了然。电源线对接应按照“棕正蓝负”、“白正黑负”、“红正黑福”等规则。电源线以及视频线应尽量避免有接头，除了非用接头不可得，其接头必须采用压线或焊接。

3. 安装设备 装磁力锁需在门上打孔时，若是木质门，则可直接8mm手枪钻直接打孔；若是铁质门，应先用4.2mm钻头，再用6mm钻头，最后用8mm钻头；若是玻璃门，则应用专业的钻头打孔，或者用U型架直接夹在门上。在只装进出门按钮时，只需从电源引出一根网线，将两个按钮并联，用网线中的两根，接电源的COM及NC端；需考勤装小精灵时，接线图如下图示：

4. 调试 接通电源，按下按钮查看开门时间是否合适，进出门按钮工作正常后，即可交付。

5. 交付 给甲方交代清楚使用方法即可。

6. 售后服务 产品贴上公司标签，并告知服务热线。

详细的步骤，一般情况是下面几步：

1、根据不同的门选择好最合适的电锁，然后选择怎样走线最安全，最后就是把锁装好，这个就不多说了，不同的锁有不同的装法，但有一个共同的前提，都必须装结实；

2、安装门禁机或者读卡器，这个要根据客户的要求，一般安装高度在1.4米左右，同时，门禁机或读卡器的线不能裸露在门外，门内走线的时候，如果情况特殊，可以用线槽或线管；

3、出门开关的选择，目前一般市场上用的有3种，不锈钢材质的、塑料材质的，这两种是按钮式的，还有另一种是感应式的，每种都有标准的86底盒配套开关，可以提前在墙上挖好坑预埋底盒；另外有些特殊场合要求装消防开关的，那个开关应该窜连在电锁的线上，即按动消防开关电锁直接断电，门可以直接拉开，但有个前提，此种电锁必须用断电开型的电锁；

门禁的安装方法

门禁安装方法

1、地面铺设

（1）准备工具：测量尺、充气螺丝刀等。

（2）调节位置：首先，根据实际环境和门禁成型尺寸，确定门禁位置，

确定安装位置；

（3）铺设地毯：将地毯从未开始切割，开始对面米的安装，并且按照

指定的位置安装到地面；

（4）焊接主机：在安装好的地面上缝制一条垂直的凹槽，将主机焊接

好，并将电源线连接上；

（5）安装传感器：将传感器安装在正确的位置上，并且接好电源。 2、安装控制板

（1）准备：准备相应的电池及螺丝钉；

（2）安装：控制板应安装在室内控制板，以确保电源、数据传输和控

制门禁模块；

（3）连接：数据线缆连接到主机上，采用数字控制，实现远程控制；

（4）安装保险：安装保险，保证安全使用。 3、安装识别系统

（1）准备：根据门禁识别系统的要求，准备相应的附件，包括：电源

线、固定支架、机械部件等； （2）安装：安装识别系统的相关附件，将注册信息输入到识别系统，

并将设备安装到正确的位置；

（3）接线：将门禁识别系统线缆按照要求连接到控制板上，完成接线；

（4）测试：完成安装后，及时对门禁识别系统进行测试，确保设备的

良好运行。 4、安装发行控制系统

（1）准备：准备所需设备，安装管路；

（2）安装：安装完成发行控制模块，同时将安装完成的模块与控制板

进行连接；

（3）调试：根据实际需求，进行调试和设定，完成发行控制参数设置；

（4） 供电：确保电源安全可靠，完成对门禁控制系统供电。 5、安装门禁考勤机

（1）准备：准备电源线、螺丝钉等；

（2）安装：将门禁考勤机按照设计要求安装在合适的位置，并确保有

足够的空间 ；

（3）连线：在机器的正确位置，将电源线、控制信号线等正确连接；

（4）设定：完成安装后，对门禁考勤机进行参数设定，实现正常运行。 6、完成

（1）验收：安装工程完工后，项目方须进行全面验收，确保门禁系统

的良好运行； （2）保养：安装完成后，应提供定期保养，确保门禁系统的正常运行；

门禁系统安装方法

门禁系统主要分为硬件安装和软件安装两个步骤。以下是门禁系统的一般安装方法：

硬件安装：

1. 准备材料和设备：门禁控制器、读卡器、电磁锁、门禁卡等。

2. 根据现场实际情况，选择合适的安装位置，标记好各个设备的位置和走线路径。

3. 将门禁控制器、读卡器和电磁锁等设备按照标记的位置进行固定安装，确保各个设备之间的连接线路顺畅可达。

4. 连接设备：将门禁控制器、读卡器、电磁锁等设备之间的连接线缆进行连接，确保电源线、通讯线等接插正确。

5. 进行线路测试：检查各个设备之间的线缆和接插是否正确连接，确保设备正常工作。

6. 安装门禁卡读卡器：将读卡器安装在门禁系统的工作范围内，按照说明书将读卡器与门禁控制器连接。

7. 进行设备调试：通过测试软件或系统调试功能对门禁系统进行测试和调试，确保各个设备工作正常。

软件安装：

1. 准备门禁系统软件：从官方网站或软件提供商处下载门禁系统软件安装包。

2. 双击运行软件安装包进行安装，按照安装向导的提示完成软件的安装过程。 3. 打开门禁系统软件，进行系统初始化设置，例如创建管理员账号、设置权限管理等。

4. 将门禁控制器、读卡器等设备与软件进行连接，配置设备的通讯参数。

5. 根据实际需求设置门禁系统的各项参数，例如门禁规则、用户权限、考勤管理等。

6. 进行系统测试：通过对门禁卡读取、权限控制、考勤记录等进行测试，确保门禁系统正常运行。

注：以上安装方法仅为一般操作流程，具体安装方法可能会因不同的门禁系统品牌和型号而有差异，安装过程中应参照设备和软件的说明书进行操作。同时，门禁系统的安装最好由专业的技术人员进行。
