防静电地板接地规范

下载可编辑

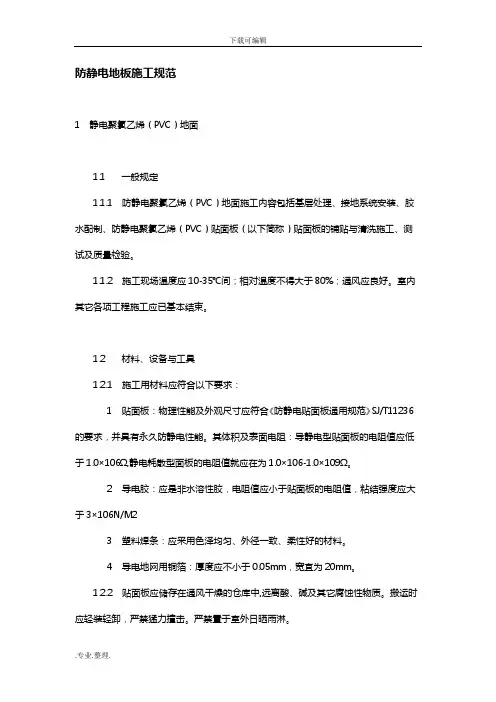

.专业.整理. 防静电地板施工规范

1 静电聚氯乙烯（PVC）地面

1.1 一般规定

1.1.1 防静电聚氯乙烯（PVC）地面施工内容包括基层处理、接地系统安装、胶水配制、防静电聚氯乙烯（PVC）贴面板（以下简称）贴面板的铺贴与清洗施工、测试及质量检验。

1.1.2 施工现场温度应10-35℃间；相对温度不得大于80%；通风应良好。室内其它各项工程施工应已基本结束。

1.2 材料、设备与工具

1.2.1 施工用材料应符合以下要求：

1 贴面板：物理性能及外观尺寸应符合《防静电贴面板通用规范》SJ/T11236的要求，并具有永久防静电性能。其体积及表面电阻：导静电型贴面板的电阻值应低于1.0×106Ω,静电耗散型面板的电阻值就应在为1.0×106-1.0×109Ω。

2 导电胶：应是非水溶性胶，电阻值应小于贴面板的电阻值，粘结强度应大于3×106N/M2

3 塑料焊条：应采用色泽均匀、外径一致、柔性好的材料。

4 导电地网用铜箔：厚度应不小于0.05mm，宽宜为20mm。

1.2.2 贴面板应储存在通风干燥的仓库中,远离酸、碱及其它腐蚀性物质。搬运时应轻装轻卸，严禁猛力撞击。严禁置于室外日晒雨淋。 下载可编辑

.专业.整理. 1.2.3 常用施工设备（含工具）应包括开槽机、塑料焊枪、橡胶榔头、割刀、直尺、刷子、打蜡机等，其规格、性能和技术指标应符合施工工艺要求。

1.3 施工准备

1.3.1 熟悉设计施工图并勘察施工现场。

1.3.2 制定施工方案，绘制防静电地面接地系统图、接地端子图和地网布置图。

1.3.3 根据施工工艺要求备齐各种施工材料、设备、工具，并摆放整齐。

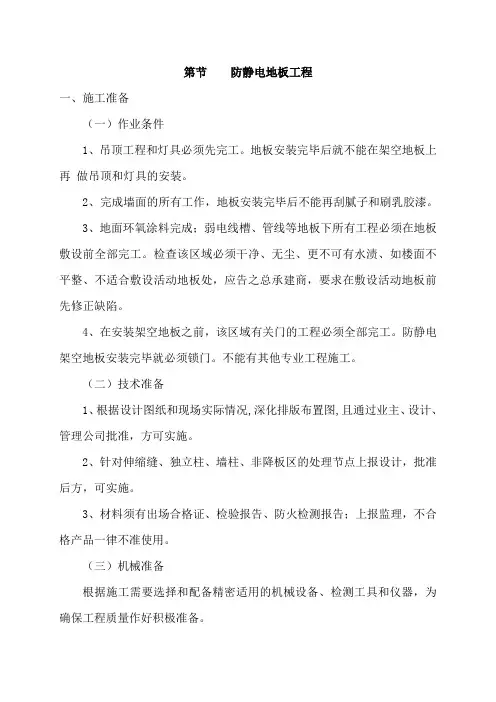

第节 防静电地板工程

一、施工准备

（一）作业条件

1、吊顶工程和灯具必须先完工。地板安装完毕后就不能在架空地板上再 做吊顶和灯具的安装。

2、完成墙面的所有工作，地板安装完毕后不能再刮腻子和刷乳胶漆。

3、地面环氧涂料完成；弱电线槽、管线等地板下所有工程必须在地板敷设前全部完工。检查该区域必须干净、无尘、更不可有水渍、如楼面不平整、不适合敷设活动地板处，应告之总承建商，要求在敷设活动地板前先修正缺陷。

4、在安装架空地板之前，该区域有关门的工程必须全部完工。防静电架空地板安装完毕就必须锁门。不能有其他专业工程施工。

（二）技术准备

1、根据设计图纸和现场实际情况,深化排版布置图,且通过业主、设计、管理公司批准，方可实施。

2、针对伸缩缝、独立柱、墙柱、非降板区的处理节点上报设计，批准后方，可实施。

3、材料须有出场合格证、检验报告、防火检测报告；上报监理，不合格产品一律不准使用。

（三）机械准备

根据施工需要选择和配备精密适用的机械设备、检测工具和仪器，为确保工程质量作好积极准备。 激光水平仪、切割机、角向磨光机、曲线锯、五金工具、吸板器等。

（四）人员准备

为确保工程质量达到优良，同时保证按期竣工，将组建强有力的施工专项指挥部，配备经 验丰富、技术全面的工程技术人员和管理人员，明确分工，各负其职；建立严格的岗位责任制，同时建立完善的质量管理和安全生产、文明施工管理体系，确保工程质量和施工现场的井然有序。工程项目部各个成员，在工作中提高认识，统一思想，明确责任，一切为工程顺利实施服务，确保安全生产，文明施工，优质高效地完成工程任务。

二、施工工艺

（一）施工流程

准备工作→确认图纸→选定始点→选定水平基准点→ 常规敷设→切割收边→水平调整→质量自检→申报验收→交付下道

（二）安装工艺

1、测量安装活动地板区域面积，确认是否与图纸符合。发现有不符之处先与设计汇报，提出及处理意见。

2、确认楼面所有安装活动地板区域高度，同时确认已有固定结构物，混凝土地面及门槛等地板必须与之配合的某些区域的高度变化，从而决定采取特殊的安装处理，使地板平面在规定的水平面上。在现场条件不能使地板水平安装，且不能配合所有结构要求时，不要冒然施工，以免影响工程施工质量。

-

. z. 通信机房整修

陶瓷防静电地板技术规*

2018年3月-

. z. 一、技术协议通用局部

1 总则

1.1 一般规定

投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务局部。

投标人须仔细阅读包括本规*〔通用局部和专用局部〕在内的招标文件阐述的全部条款。投标人提供的投标产品应符合招标文件所规定的要求。

本规*提出了对招标产品技术上的规*和说明。

本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规*的条文，投标人应提供符合本规*引用标准的最新版本和本招标文件技术要求的全新产品。如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致，按要求较高的标准执行。

如果投标人没有以书面形式对本规*的条文提出差异，则意味着投标人提供的产品完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在工程单位技术差异表中列出。

本规*将作为订货合同的附件，与合同具有同等的法律效力。本采购标准规*未尽事宜，由合同签约双方在合同谈判时协商确定。

本规*中涉及有关商务方面的内容，如与招标文件的商务局部有矛盾，以商务局部为准。

本规*中通用局部各条款如与专用局部有冲突，以专用局部为准。

1.2 投标人应提供的资格文件

投标人应按以下内容和顺序提供翔实的投标资料。如果以下资质不满足要求、投标资料不翔实、严重漏项将导致废标： -

接地静电安装规范

文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）

油气田防静电接地安全管理规范

质量安全环保科汇编

发布时间：2012年07 月20 日

1 范围

本标准适用于青海油田采油一厂油气田的新建、扩建和改建地面工程的防静电接地设计安装。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用文件，其最新版本适用于本标准。

SY/T 6319、 GB 13348 、SY/T 0060 油气田防静电接地设计规范

3 术语和定义

下列术语和定义适用本标准。

接地体：埋入地中并直接与大地紧密接触，并构成对电气连接的一个或一组导体。

自然接地体：利用原有埋地金属构件形成的接地体。

人工接地体：人为埋设的接地体。

接地线 ：生产设施接地端子与接地体连接用的金属导电部分。

接地装置：接地线和接地体的总和。

接地电阻：接地体对地电阻和接地线电阻的总和。

4 接地装置的连接要求：

连接要求

a)埋地部分应采用焊接，地上部分可采用焊接也可采用螺栓连接。

b)焊接的方式应采用搭接，搭接的长度必须为扁钢宽度的2倍或圆钢直径的6倍。

c)在设备和管道适当位置上设置专用接地端头即金属接地板。

d)汽车罐车连接应紧密可靠，不准采用缠绕连接在打开灌盖前连接。要接在罐车的专用接地端子板等处，不准接在装卸油口1.5米之内。在关上灌盖之后拆除连接。

接地端子与接地支线连接应采用下列方式：

a) 固定设备宜用螺栓连接。

b) 有振动、位移的物体应采用挠性连接。

c) 移动式设备及工具应采用电瓶夹头、鳄式夹钳、专用连接夹头等器具连接，不应采用接地线与被接地体相缠绕的方法。

金属接地板的设置应符合下列要求：

a)金属接地板可焊（或紧固）于设备、管道的金属外壳或支座上。
