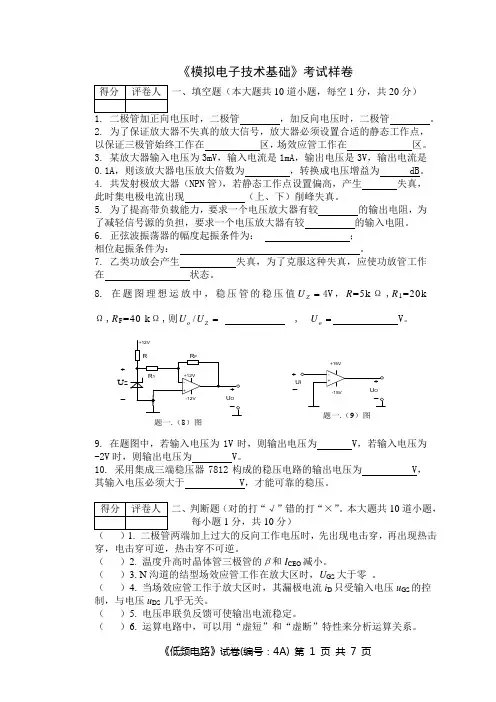

《模拟电子技术基础》考试样卷

《低频电路》试卷(编号：4A) 第 1 页 共 7 页 《模拟电子技术基础》考试样卷

得分 评卷人

一、填空题（本大题共10道小题，每空1分，共20分）

1. 二极管加正向电压时，二极管 ，加反向电压时，二极管 。

2. 为了保证放大器不失真的放大信号，放大器必须设置合适的静态工作点，以保证三极管始终工作在 区，场效应管工作在 区。

3.

某放大器输入电压为3mV，输入电流是1mA，输出电压是3V，输出电流是0.1A，则该放大器电压放大倍数为

，转换成电压增益为 dB。

4.

共发射极放大器（NPN管），若静态工作点设置偏高，产生 失真，此时集电极电流出现 （上、下）削峰失真。

5. 为了提高带负载能力，要求一个电压放大器有较 的输出电阻，为了减轻信号源的负担，要求一个电压放大器有较 的输入电阻。

6. 正弦波振荡器的幅度起振条件为： ；

相位起振条件为： 。

7. 乙类功放会产生 失真，为了克服这种失真，应使功放管工作在 状态。

8. 在题图理想运放中，稳压管的稳压值ZU4V，R=5kΩ,R1=20kΩ,RF=40 kΩ,则ZoUU/ , oU V。

-+R1RFUO+12V-12V+12VRUZ+__++15V-15V+-UO_+Ui+_ 题一.（9）图 题一.（8）图

9. 在题图中，若输入电压为1V时，则输出电压为 V，若输入电压为-2V时，则输出电压为 V。

10. 采用集成三端稳压器7812构成的稳压电路的输出电压为 V，其输入电压必须大于 V，才能可靠的稳压。

得分 评卷人 二、判断题（对的打“√”错的打“×”。本大题共10道小题，每小题1分，共10分）

（ ）1. 二极管两端加上过大的反向工作电压时，先出现电击穿，再出现热击穿，电击穿可逆，热击穿不可逆。

（ ）2. 温度升高时晶体管三极管的β和ICEO减小。

（ ）3. N沟道的结型场效应管工作在放大区时，UGS大于零 。

（ ）4. 当场效应管工作于放大区时，其漏极电流iD只受输入电压uGS的控

制，与电压uDS 几乎无关。

（ ）5. 电压串联负反馈可使输出电流稳定。

（ ）6. 运算电路中，可以用“虚短”和“虚断”特性来分析运算关系。 《低频电路》试卷(编号：4A) 第 2 页 共 7 页 （ ）7. 只希望抑制50Hz交流电源的干扰时，可采用带通滤波器。

（ ）8. 扩展放大电路带宽的关键就在于提高下限截止频率fL 。

（ ）9. 乙类互补推挽功放电路静态时，输出电压为零，输出电流为零，

电路无静态功耗。

（ ）10. 电容滤波电路适用于小功率的场合。

得分 评卷人 三、分析计算题（本大题25分）

电路如图所示，晶体三极管β=100，要求：

1. 说明该电路的名称，特点和用途。

2. 说明当温度上升时，该电路稳定工作点的原理。

3. 画出直流通路，忽略UBE，估算静态工作点CEBEUII,,。

4. 画出微变等效电路，估算oiubeRRAr,,,

5. 当信号源电压sU的有效值为10mV时，输出电压oU的有效值为多少？

《低频电路》试卷(编号：4A) 第 3 页 共 7 页 得分 评卷人 四、分析计算题（本大题15分）差分放大电路如图所示，设恒流源电流为I0，试求下列指标的表达式：

1. rbe

2. 差模电压放大倍数udA

3. 共模抑制比CMRK

4. 差模输入电阻idR

5. 输出电阻oR

得分 评卷人 五、分析计算题（本大题12分，其中1、2小题各两分，其余各1分）电路如图所示，已知集成运放的开环差模放

大倍数趋近于无穷大，差模输入电阻均趋近于无穷大，最大输出电压的幅值为±14V。试填空：

1. 该电路引入了

负反馈（填入反馈组态）

2. 闭环电压放大倍数Auf＝uO/uI≈

3. 电路的闭环输入电阻趋近于

4. 电路的闭环输出电阻趋近于

5. 若uI＝1V，则uO≈

V

6. 若R1开路，uI＝1V，则uO变为

V

7. 若R1短路，uI＝1V，则uO变为

V

8. 若R2开路，uI＝1V，则uO变为

V

9. 若R2短路，uI＝1V，则uO变为 V

10. 若uI＝0.5V，则uO≈ V 《低频电路》试卷(编号：4A) 第 4 页 共 7 页 得分 评卷人 六、设计题（本大题10分）试设计一个运算电路，使输入输出关系满足2135iiouuu，要求反馈电阻RF=150kΩ，

请画出电路，并标明各个电阻的取值。

得分 评卷人 七、分析作图题（本大题8分）电路如图所示。

1. 分别说明A1和A2各构成哪种基本电路；

2. 定性画出uO1与uO的波形；

一、填空题-------------------------（本大题共10道小题，每空1分，共20分）

1. 导通， 截止

2. 放大区， 恒流区或饱和区或放大区

3. 1000， 60dB

4. 饱和， 上削峰失真。

5. 小， 大

6. 1AF ，

nFA2，（,...2,1,0n）

7. 交越失真， 甲乙类或微导通

8. 2V， 8V

9. 15V， 15V

10. 12 V， 15V

二、判断题

（对的打“√”错的打“×”。本大题共10道小题，每小题1分，共10分）

1. √ 2．× 《低频电路》试卷(编号：4A) 第 5 页 共 7 页 3．×

4. √

5．×

6. √ 7．×

8．×

9. √

10. √

三、分析计算题（本大题25分）

1.（分压式偏置）共发射极电路--------------------------------（1分）

有电压、电流放大能力，输出电压与输入电压反相位，输出电阻较大-（1分）

用于低频，中间级--------------------------------------------（1分）

2．

BBEUEEEECBECBOIURIUIIUITB CI)(基本不变-----（2分）

3．

---------（2分）

V412122412VRRRUCCb2b1b2BmAk224 ReURe U-U I IBBEBEC----------------------------------------（3分）

A202m/100 /IICB

------------------------------------------（1分）

V4)22(212RI - RI -V UeECC CCCE-----------------------------------------（2分）

4．

----------------------------------------（2分）

1613226)1001(300)()(26)1()(300mAImVrEbe-------------------（2分） 《低频电路》试卷(编号：4A) 第 6 页 共 7 页 62613.12//2100//beLcurRRA--------------------------------------------（2分）

k33.1613.1//12//24r// R// R Rbeb2b1i-----------------------------------（2分）

CoR R=2k---------------------------------------------------------------------------（2分）

5. mVRRRAUAUUisiuiusiO42733.16.01.336210---------------（2分）

四、分析计算题（本大题15分）

1.

oEbeIIr26)1(230026)1(300-----------------------------------------（3分）

2.

becudrRA--------------------------------------------------------------------------------（3分）

3. ucudCMRAAK----------------------------------------------------------------------------（3分）

4. beidrR2-------------------------------------------------------------------------------------（3分）

5. coRR2--------------------------------------------------------------------------------------（3分）

五、分析计算题

-----------------------------（本大题12分，其中1、2小题各两分，其余各1分）

1. 电压串联

2. Auf＝11

3. ∞

4. 0

5. 11 V

6. 1 V

7. 14V

8. 14 V

9. 1V

10. 5.5V
