LTE Layer 2协议分析005——DL-SCH数据处理流程
本文档主要分析MAC层中的DL-SCH数据相关处理流程，该部分内容主要源于
TS36.321，5.3小节，以及TS36.331中关于SIB的相关描述。由于百度文库显示原因，文档
中示图可能显示异常，下载文档可正常查看。
概述
DL-SCH主要承载以下四种类型数据，
z DTCH，使用C-RNTI或SPS-CRNTI加扰，用于UE的用户面数据传输
z DCCH，使用C-RNTI加扰，用于UE的控制面数据传输
z CCCH，使用CRNTI加扰，用于UE的随机接入相关数据传输，DL-SCH中CCCH
用于MSG 4的传输，即用于竞争解决
z BCCH，使用SI-RNTI加扰，用于系统消息块（SystemInformationBlocks）的广播传
输
对于DTCH、DCCH和CCCH而言，一次DL-SCH数据传输的基本流程如下图所示，
如上图所示，eNB通过PDCCH将下行分配信息（DL Assignment）发送给UE，同时通
过PDSCH将相应DL-SCH数据发送给UE，UE基于DL Assignment信息解析出PDSCH中
的DL-SCH数据后，根据DL-SCH数据的CRC校验结果生成对应的ACK或NACK，并反
馈给eNB。
类似地，对于BCCH而言，一次DL-SCH数据传输的基本流程如下图所示，
如上图所示，eNB通过PDCCH将SIB1的DL Assignment发送给UE，同时通过PDSCH
将相应的DL-SCH数据发送给UE， UE基于DL Assignment信息解析出PDSCH中的DL-SCH
数据，此后UE通过SIB1中的SI message调度信息解析出其他的SIB信息（记为SIBx）。相比DCCH/DTCH/CCCH而言，BCCH信息无HARQ反馈处理流程。
UE侧DL Assignment处理流程
对于非BCCH数据的DL Assignment，UE侧处理流程如下图所示，

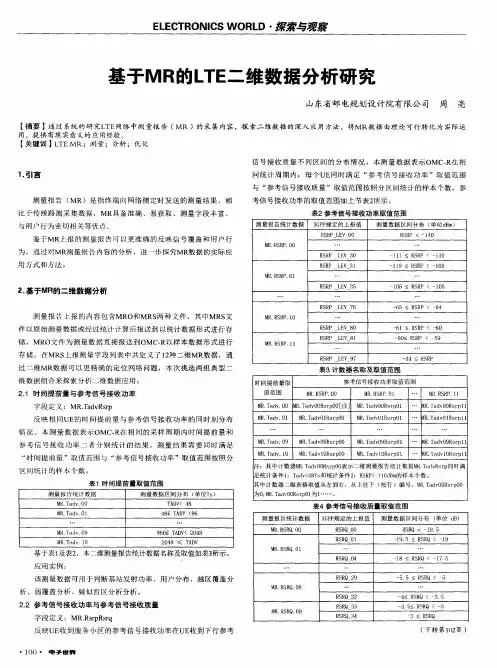

ＥＬＥＣＴＲＯＮＩＣＳ ＷＯＲＬＤ·探索与观察
基于ＭＲ的ＬＴＥ－－维数据分析研究
山东省邮电规划设计院有限公司 周 亮
【摘要】通过系统的研究ＬＴＥ网络中测量报告（ＭＲ）的采集内容，探索二维数据的深入应用方法，将ＭＲ数据由理论可行转化为实际运 用。提供有现实意义的应用经验。 【关键词】ＬＴＥ ＭＲ；测量；分析；优化
１．引亩
测量报告（ＭＲ）是指终端向网络侧定时发送的测量结果，相
比于传统路测采集数据，ＭＲ具备准确、易获取、测量字段丰富、 与用户行为密切相关等优点。
鉴于ＭＲ上报的测量报告可以更准确的反映信号覆盖和用户行
为，通过对ＭＲ测量报告内容的分析，进一步探究ＭＲ数据的实际应
用方式和方法。
２．基于ＭＲ的＝维数据分析
测量报告』－报的内容包含ＭＲＯ和ＭＲＳ两种文件，其中ＭＲＳ文
件以原始测量数据或经过统计计算后报送到以统计数据形式进行存
储，ＭＲＯ文件为测量数据直接报送到ＯＭｃ—Ｒ以样本数据形式进行
存储。在ＭＲＳ上报测量字段列表中共定义了１２种二维ＭＲ数据，通
过二维ＭＲ数据可以更精确的定位网络问题，本次挑选两组典型二
维数据组合来探索分析二：维数据应用。
２．１时间提前量与参考信号接收功率
字段定义：ＭＲ．ＴａｄｖＲｓｒｐ
反映相同ＵＥ的时间提前量与参考信号接收功率的同时刻分布
情况。本测量数据表示ＯＭＣ—Ｒ在相同的采样周期内时间提前量和
参考信号接收功率二者分别统计的结果。测量结果需要同时满足 “时间提前 ”取值范周与“参考信号接收功率”取值范围按照分
区间统计的样奉个数。
表１时间提前量取值范围 测量报告统计数据 测量数据区间分布（单位Ｔｓ） ＭＲ．Ｔａｄｖ．Ｏ０ ＴＡＤＶ＜４８ ＭＲ．Ｔａｄｖ．０１ ４８￣ＴＡＤＶ＜９６
ＭＲ Ｔａｄｖ Ｏ９ ９６０￣ＴＡＤＶ＜２０４８ ＭＲ．Ｔａｄｖ．１０ ２０４８≤ＴＡＤＶ 基于表ｌ及表２，本二维测量报告统计数据名称及取值如表３所示。
应用实例：
ＬＴＥ基站接收性能测试分析
ｌ王湘宁 ｌ中国联通研究院北京１０００３２
摘 要 分析ＬＴＥ系统中ＰＵＳＣＨ信道的ＨＡＲＯ技术、ＵＥ上行同步技术，ＰＵＣＣＨ信道技术特征以及 ＰＲＡＣＨ信道技术特征，并分别给出了相应的测试方案和指标要求，提出明确的测试体系要求。
刖吾
在Ｉ Ｔ Ｅ基站系统中，上行物理共享信道
ＰＵＳＣＨ（Ｐｈｙｓｉｃａｌ Ｕｐｌｉｎｋ Ｓｈａｒｅｄ Ｃｈａｎｎｅ１）、上行物理
控制信道ＰＵ ＣＣＨ（Ｐｈｙｓｉｃａｌ Ｕｐｌｉｎｋ Ｃｏｎｔｒｏｌ Ｃｈａｎｎｅ１）
和物理随机接入信道ＰＲＡＣＨ（Ｐｈｙｓｉｃａｌ Ｒａｎｄｏｍ
Ａｃｃｅｓｓ Ｃｈａｎｎｅ１）是ｊ个十分重要的物理上行信道，其
信道性能的指标直接决定了基站接收性能的优劣。本
文将以３ＧＰＰ ＴＳ３６．１４１规范Ｃｈａｐｔｅｒ ８的测试过程为主
线，针对涉及三个ＬＴＥ上行物理信道的主要特征和关键
技术进行分析，并说明如何测试这三个信道的性能。无
特殊说明，本文以描述ＦＤＤ－ＬＴＥ基站特性为主。
１ ＰＵＳＣＨ信道关键技术分析与性能测试
ＰＵＳＣＨ信道用于上行数据的调度传输，是ＬＴＥ物
理层主要的上行数据承载信道，可以承载来自上层的
不同的传输内容，包括控制信息、用户业务信息和广
播业务信息。其中涉及ＰＵＳＣＨ信道的关键技术主要有
ＨＡＲＱ技术和上行时间同步技术。
１。１ ＨＡＲＱ技术
为了确保数据的可靠传输，通信系统中一直使用
两种差错控制方法：前向纠错（ＦＥｃ）和自动重复请求
（ＡＲＱ）技术。ＦＥＣ技术效率较高，但对信道的适应性比
较差，无论信道优劣，它的效率是恒定值，它只适用于
没有反向信道的系统中。ＡＲＱ技术实现简单，对信道
的自适应性强，但其效率是信道误码率的函数。在无线
传输信道比较稳定的情况下，由于没有额外的前向纠错
比特被加在基础传输数据之上，ＡＲＱ的工作效率比较 高。当信道条件变差时，由于连续的重传，导致频谱资
LTE-FDD加密和完整性保护算法
测试总结报告
文档版本： V1.0
编写部门： 福州分公司移动保障中心
协助部门： 福州分公司网操中心移动交换组郑凯华、厦门网优余腾
中兴、贝尔公司
文档编辑： 陈震
文档控制 文档版本 日期 修改信息
V1.0 2014-2-22 完成中兴和贝尔LTE-FDD下三种加密和完整性保护算
法参数不同搭配置的测试工作，并将初步结论和学习
结果汇总形成报告；
1、LTE-FDD加密和完整性保护算法
LTE-FDD的加密和完整性保护算法是接入控制中安全的一种功能，位于L2的PDCP层，
安全包括两方面的内容：PDCP加解密和完整性保护/校验，加解密的作用在于保护业务数据
不被窃取，完整性保护/校验的作用在于信息在传递的过程中不被篡改。LTE安全对于各种
信令和数据流程都有紧密的关系，测试时必须进行正确合理的配置。
EEA：envoled encryption algorithm 演进的加密算法
EIA：envoled integrity algorithm 演进的完保算法
EEA0和EIA0是空算法（SecurityModeCommand），EEA1和EIA1是SNOW 3G算法，EEA2
和EIA2是AES算法，EEA3和EIA3是ZUC（祖冲之）算法。如果外场要求开启加密算法，对
于BPL1，三种算法性能都可以满足现在的需求，但是对于BPL0，由于SNOW 3G算法和ZUC
算法是软件实现的，性能比较差，所以推荐使用AES算法，即将EEA2优先级配置为最高。
2、网管配置
2.1 中兴LTE-FDD
参数路径：配置管理->修改区->管理网元->无线参数->安全管理
中兴默认配置为加密算法=EEA0[0]，完整性保护算法=128-EIA2（优先级高）和128-EIA1
（优先级低）[4]； 加密算法 完整性保护算法
0 EEA0 EIA0 1 128-EEA1 128-EIA1
