硬度计使用方法及注意事项

东莞东花精密五金有限公司

东花精密五金 QA-LC-003 文件名称 版本 作 成 审 批 承认

硬度计操作规范 1.0

1:目的

为了规范硬度计的操作使用、保养和维护，以延长仪器设备寿命，确保检验结果准确可靠。

2：适用范围

本操作规范适用于硬度计的使用和维护

3：职责

3.1 使用人员：应按使用说明书或操作规范正确使用，

3.2 检查人员：进行日常管理维护保养、监督，并做好相关记录

3.3 仪器担当：负责仪器的综合管理，制定周期校正计划和保养计划

4：操作规范

4.0 设备操作步骤（HR-150A）

4.1（1）调整主试验力的加荷速度、（2）力度范围的选择、（3）安装压头

4.2 调整后、先用标准块检查硬度计，确保硬度计数据测量准确

4.3 根据产品形状换用合适的试台、将被测试件平稳地放在工作丝杆台上。

4.4 将工作台面清理干净。固定好被测产品、旋转手柄使工作台缓慢上升、（摆正好产品测量位置）

并顶起压头、加压到小指针指向红点、

4.5。旋转数值刻度盘、大指针与刻度盘数字“ B ”刻度线对直、重叠。

4.6拉动侧面加压手柄、施加主试验力，指示针按逆时方向转动

4.7当指示针转动停止后。即可将侧面卸压手柄推回。卸除主试验力

4.8在刻度盘上读取测量数据的。并记录保存

4.9测量结束后反转手柄。丝杆台下降、取回产品

5：注意事项

5.1 测量完后、清洁机器台面卫生。

5.2 定期在丝杆转动面加润滑油进行防护、减少丝杆磨损量。丝杆平台喷少量防锈油

5.4 测量产品硬度是。产品表面不应用电镀层。渗碳层等其它

6：相关文件

6.1 《产品监视与测量控制》

《监视与测量设备控制程序》

7：记录表单

7.1《仪器设备使用记录》

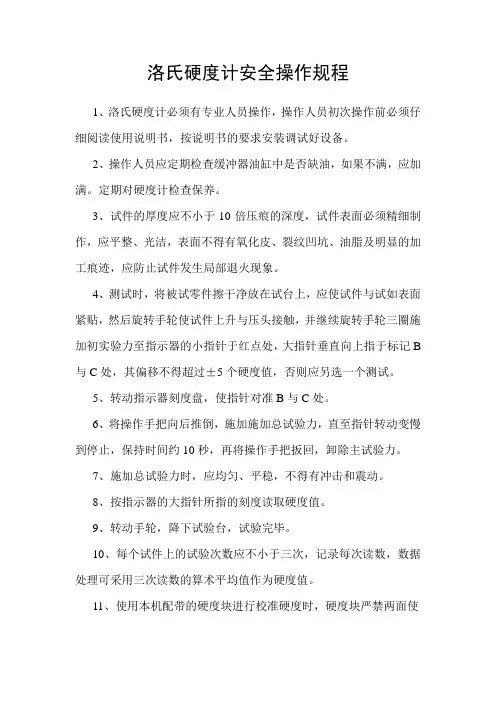

洛氏硬度计安全操作规程

1、洛氏硬度计必须有专业人员操作，操作人员初次操作前必须仔细阅读使用说明书，按说明书的要求安装调试好设备。

2、操作人员应定期检查缓冲器油缸中是否缺油，如果不满，应加满。定期对硬度计检查保养。

3、试件的厚度应不小于10倍压痕的深度，试件表面必须精细制作，应平整、光洁，表面不得有氧化皮、裂纹凹坑、油脂及明显的加工痕迹，应防止试件发生局部退火现象。

4、测试时，将被试零件擦干净放在试台上，应使试件与试如表面紧贴，然后旋转手轮使试件上升与压头接触，并继续旋转手轮三圈施加初实验力至指示器的小指针于红点处，大指针垂直向上指于标记B与C处，其偏移不得超过±5个硬度值，否则应另选一个测试。

5、转动指示器刻度盘，使指针对准B与C处。

6、将操作手把向后推倒，施加施加总试验力，直至指针转动变慢到停止，保持时间约10秒，再将操作手把扳回，卸除主试验力。

7、施加总试验力时，应均匀、平稳，不得有冲击和震动。

8、按指示器的大指针所指的刻度读取硬度值。

9、转动手轮，降下试验台，试验完毕。

10、每个试件上的试验次数应不小于三次，记录每次读数，数据处理可采用三次读数的算术平均值作为硬度值。

11、使用本机配带的硬度块进行校准硬度时，硬度块严禁两面使

用，只允许使用一面。

12、硬度计使用完毕，应罩上机衣，以防灰尘进入机内。

年 月 日

邵氏硬度计操作规程

《邵氏硬度计操作规程》

一、设备准备

1. 检查邵氏硬度计的外观，确保无损坏。

2. 对邵氏硬度计进行校准，确保测量结果准确。

3. 准备好试样，确保试样表面平整。

二、操作步骤

1. 将试样放置在测量台上，调整邵氏硬度计使其与试样垂直接触。

2. 用手轻轻按下硬度计的压头，使其与试样表面接触。

3. 通过目镜观察硬度计上的指针位置，记录下读数。

4. 释放压头，取出试样，完成一次测量。

三、注意事项

1. 在测量过程中，严禁用力过大或过小，以免影响测量结果。

2. 每次测量后，要及时清洁硬度计的压头和测量台，避免杂质影响下一次测量。

3. 长时间不使用邵氏硬度计时，要进行适当的保养和维护，确保其性能稳定。

四、结果处理

1. 将测得的硬度值记录在相关文件中，标明试样信息和测量时间。

2. 分析测量结果，根据需要进行进一步的处理和决策。

以上即为《邵氏硬度计操作规程》，希望用户在使用硬度计时能够严格按照规程操作，确保测量结果的准确性和可靠性。

第 1 页 共 6 页 硬度计测量注意事项 硬度计是如何工作的

一、测试前应检查硬度计的指针在自由状态下应指零位。（如指针量偏离零位时，可以松动右上角压紧螺丝，转动表面，对准零位）将硬度计压在玻璃板上时，（压针端面与

一、测试前应检查硬度计的指针在自由状态下应指零位。（如指针量偏离零位时，可以松动右上角压紧螺丝，转动表面，对准零位）将硬度计压在玻璃板上时，（压针端面与压脚底面严密接触于玻璃板上）指针应指100度，如不指零位和100度时，可细小按动压针几次，如仍不指零位和100度时，则不能使用，如在定荷架上使用时，可拔动手柄，使上升，将定位销插入工作台下部小孔，调整后使用，如仍不指100度时同样不可使用，需要进行调整，但调整必需要有专用砝码和检定装置等，所以可以送生产单位调整为宜。

二、橡胶的试样及试验温度应分别符合GB531及GB527的规定。

（1）橡胶的试样厚度不小于6mm，宽度不小于15mm，长度不小于35mm，试样厚度不足6mm时，可用同样胶片重叠测定，但不超过4层，并要求胶片上下平行。

第 2 页 共 6 页

（2）橡胶硬度测定温度规定18—28摄氏度，试样在试验温度下应至少存放5小时。

三、塑料试样及试验温度符合HG—125—65规定：

（1）塑料试样不正方形，边长50mm、厚度6mm。也允许接受50X15mm的试样。

（2）塑料硬度测定温度规定为20℃±2℃，试样在试验温度下放置16小时。

四、硬度计使用完毕后，装入仪器盒或仪器箱内，放置干燥处，防止受潮。

五、硬度计使用35000次后，建议每使用10000次左右按GB531规定检查弹簧压力与指针刻度关系及压针端部的形状尺寸。 第 3 页 共 6 页

六、橡胶及塑料试样表面均应光滑、平整、不应有缺陷、机械损伤及杂质。

七、定荷测定架上的升降小轴和工作台底部，请注意常常揩擦干革命净，涂少量防锈油以防生锈。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
