离心泵的参数和特性曲线

一、离心泵的特性曲线定义

当转速n为常量时，列出扬程（H）、轴功率（N）、效率（η）以及允许吸上真空高度（HS）等随流量（Q）变化的函数关系，即：H=f（Q）；N=F（Q）；Hs= Ψ（Q）；η = φ（Q），我们把这些方程关系用曲线来表示，就称这些曲线为离心泵的特性曲线。

离心泵的特性曲线是液体在泵内运动规律的外在表现形式，这三条曲线需要根据试验的方法（采用离心泵特性曲线的测定装置，逐渐开启水泵出口阀门改变其流量，测得一系列的流量及相应的扬程和轴功率，然后将H-Q、N-Q、η一Q曲线绘制在同一张坐标纸上，即为一定型式离心泵在一定转速下的特性曲线），不同的水泵特性曲线不同，水泵的特性曲线由设备生产厂家提供。严格意义上讲，每一台水泵都有特定的特性曲线。

在水泵特性曲线上，对应任意流量点都可以找到一组与其相对应的扬程、轴功率和效率值，通常把这一组相对应的参数称为工况，其对应最高效率点的一组工况称为最佳工况。

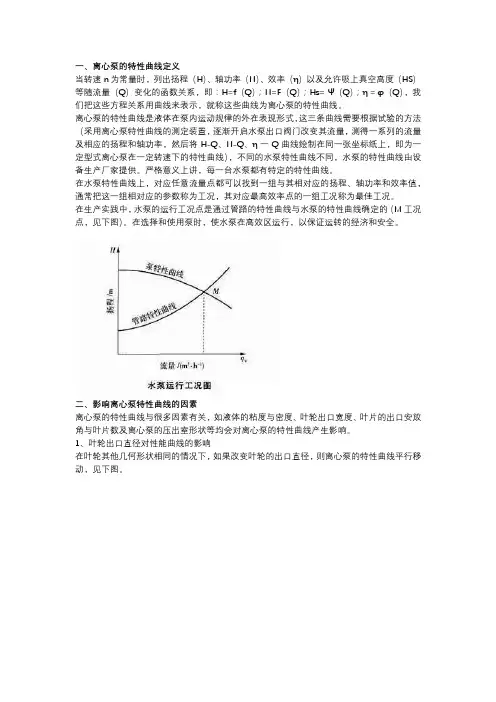

在生产实践中，水泵的运行工况点是通过管路的特性曲线与水泵的特性曲线确定的（M工况点，见下图）。在选择和使用泵时，使水泵在高效区运行，以保证运转的经济和安全。

二、影响离心泵特性曲线的因素

离心泵的特性曲线与很多因素有关，如液体的粘度与密度、叶轮出口宽度、叶片的出口安放角与叶片数及离心泵的压出室形状等均会对离心泵的特性曲线产生影响。

1、叶轮出口直径对性能曲线的影响

在叶轮其他几何形状相同的情况下，如果改变叶轮的出口直径，则离心泵的特性曲线平行移动，见下图。

根据这一特性，水泵制造厂和使用单位可采用车削离心泵叶轮外径的方法改变一台泵的性能范围，以使泵的性能更适合实际运行需要。例如，某厂的一台离心式循环泵，其运行压力偏高，为降低压力，将叶轮外径由270mm车削到250mm后，在流量相同的情况下，压力下降，给水泵的电机电流减小，满足了运行的要求。

2、转速与性能曲线的关系

同一台离心泵输送同一种液体，泵的各项性能参数与转速之间的关系式为：

离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。离心泵的主要性能参数有流量、压头、效率、轴功率等。它们之间的关系常用特性曲线来表示。特性曲线是在一定转速下，用20℃清水在常压下实验测得的。

（一）离心泵的性能参数

1、流量

离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。离心泵的流量与泵的结构、尺寸和转速有关。

2、压头（扬程)

离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。压头的影响因素在前节已作过介绍。

3、效率

离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。反映能量损失大小的参数称为效率。

离心泵的能量损失包括以下三项，即

(1)容积损失 即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。闭式叶轮的容积效率值在0.85～0.95。

(2)水力损失 由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。这种损失可用水力效率ηh来反映。额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。

(3)机械效率 由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。

离心泵的总效率由上述三部分构成，即

η=ηvηhηm （2-14）

离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。通常，小泵效率为50～70％，而大型泵可达90％。

4、轴功率N

由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有

序号： 01

化 工 原 理 实 验 报 告

实 验

名 称： 离心泵特性曲线测定

学 院： 化学工程学院

专 业： 化学工程与工艺

班 级： 化工09－5班

姓 名： 陈茜茜 学 号 001

同 组 者 姓 名： 陈俊燕 孙彬芳

指 导 教 师： 金谊

日 期： 2011年9月22日

一、 实验目的

1、了解离心泵结构于特性，学会离心泵的操作。

2、掌握离心泵特性曲线测定方法。 二、 实验原理

离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下扬程H、轴功率N及效率η与流量V之间的关系曲线，它是流体在泵内流动规律的外部表现形式。由于泵内部流动情况复杂，不能用数学方法计算这一特性曲线，只能依靠实验测定。

1、扬程H的测定与计算

在泵进、出口取截面列柏努利方程:

p1,p2：分别为泵进、出口的压强 N/m2 ρ：液体密度 kg/m3

u1,u2：分别为泵进、出口的流量m/s g：重力加速度 m/s2

当泵进、出口管径一样，且压力表和真空表安装在同一高度，上式简化为：

2、轴功率N的测量与计算

N=

w-电机输出功率；W

可知：测定泵的轴功率，只需测定电机的输出功率，乘上功率转换中的倍率即可。

3、效率η的计算

泵的效率η为泵的有效功率Ne与轴功率N的比值。有效功率Ne是流体单位时间内自泵得到的功，轴功率N是单位时间内泵从电机得到的功，两者差异反映了水力损失、容积损失和机械损失的大小。

离心泵特性曲线

首先离心泵的特性曲线图如下

接下来是对于这个图的一些解读：

离心泵的性能曲线包括流量-扬程（Q-H）曲线、流量-功率曲线（Q-N）、流量-效率曲线（Q-ŋ）以及流量-汽蚀余量（Q-NPSHr）曲线。水泵的性能参数之间的相互变化关系及相互制约性：首先以该水泵的额顶转速为先决条件的。水泵性能曲线主要有三条曲线：流量—扬程曲线，流量—功率曲线，流量—效率曲线。

它是离心泵的基本的性能曲线。比转速小于80的离心泵具有上升和下降的特点称驼峰性能曲线。比转速在80～150之间的离心泵具有平坦的性能曲线。比转数在150以上的离心泵具有陡降性能曲线。一般的说，当流量小时，扬程就高，随着流量的增加扬程就逐渐下降。

上述曲线都是在一定的转速下，以试验的方法求得的。不同的转速，可以通过公式进行换算。

在性能曲线上，对于一个任意的流量点，都可以找出一组与其相对应的扬程、功率、效率以及汽蚀余量值。通常，把这一组相对应的参数称为工作状况，简称工况或工况点。对于离心泵最高效率点的工况称为最佳工况点。

泵在最高效率点工况下运行是最理想的。但是用户要求的性能千差万别，不一定和最高效率

点下的性能相一致。要想使每一个用户要求的泵都在泵最高效率点下运行，那样做需要的泵规格就太多了。为此，规定一个范围（通常以效率下降5%~8%为界），称为泵的工作范围。

我们利用叶轮的切割或者变频技术可以扩大泵的工作范围。

我们把同一类型的水泵，将它的各种不同比转数以及相同比转数不同口径的泵的工作区域集中画在同一个Q-H坐标平面上。为了使图面上大泵的方块不致太大，坐标可以采用对数坐标，于是就得到了该类型泵的系列型谱。各类型的泵均有各自的型谱，使用户选用水泵十分方便。

每种系列用几种比转数的水力模型，泵的口径按一定的流量间隔比变化。同一口径的泵扬程也按一定的间隔变化。ISO 2858规定了标准的型谱
