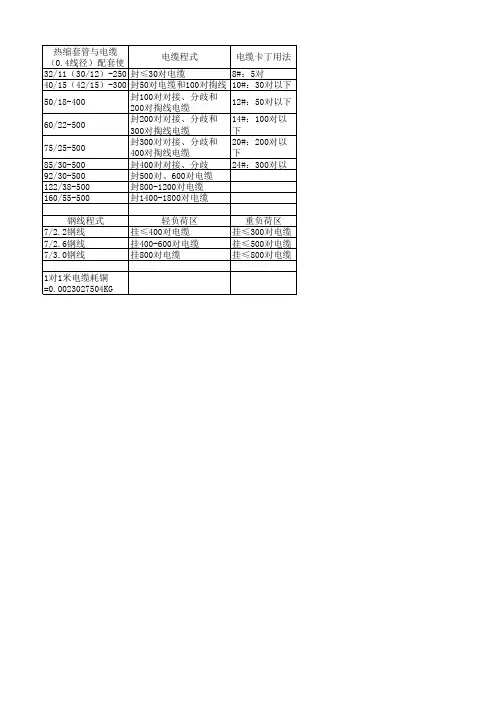

热缩套管与电缆（0.4线径）配套使电缆程式电缆卡丁用法32/11（30/12）-250封≤30对电缆8#：5对40/15（42/15）-300封50对电缆和100对掏线10#：30对以下50/18-400封100对对接、分歧和200对掏线电缆12#：50对以下60/22-500封200对对接、分歧和300对掏线电缆14#：100对以下75/25-500封300对对接、分歧和400对掏线电缆20#：200对以下85/30-500封400对对接、分歧24#：300对以92/30-500封500对、600对电缆122/38-500封800-1200对电缆160/55-500封1400-1800对电缆钢线程式轻负荷区重负荷区7/2.2钢线挂≤400对电缆挂≤300对电缆7/2.6钢线挂400-600对电缆挂≤500对电缆7/3.0钢线挂800对电缆挂≤800对电缆1对1米电缆耗铜=0.0023027504KG缆热缩管电缆对数32/11-25010~2032/11-30010~2042/15-30020~5042/15-35020~5042/15-50050~10050/18-400100~15062/22-350100~15062/22-500150~20062/22-650200~25075/25-500300~40085/30-500400~50092/30-350300~40092/30-500400~60092/30-650600~800100/37-500600~800122/38-650800~1000

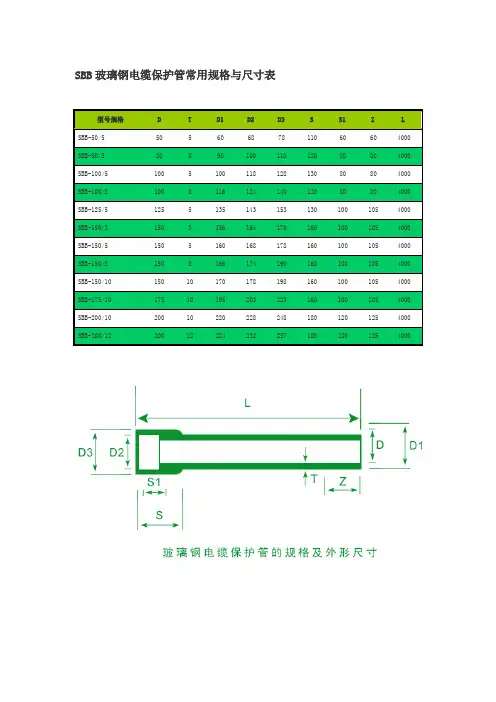

SBB玻璃钢电缆保护管常用规格与尺寸表
型号规格 D T D1 D2 D3 S S1 Z L
SBB-50/5 50 5 60 68 78 110 60 60 4000
SBB-80/5 80 5 90 100 110 120 80 80 4000
SBB-100/5 100 5 100 118 128 130 80 80 4000
SBB-100/8 100 8 116 124 140 130 80 80 4000
SBB-125/5 125 5 135 143 153 130 100 105 4000
SBB-150/3 150 3 156 164 170 160 100 105 4000
SBB-150/5 150 5 160 168 178 160 100 105 4000
SBB-150/8 150 8 166 174 190 160 100 105 4000
SBB-150/10 150 10 170 178 198 160 100 105 4000
SBB-175/10 175 10 195 203 223 160 100 105 4000
SBB-200/10 200 10 220 228 248 180 120 125 4000
SBB-200/12 200 12 224 232 257 180 120 125 4000
* 高强度
抗外载能力强，玻璃钢电缆保护管的社会经济效益可直接用于行车道下直埋，不需构筑混凝土保护层，能加快电缆工程建设进度，因而施工费用大大降低，具有显著的社会经济效益。
* 耐腐蚀
经过专门设计的玻璃钢电缆保护管能够抵抗酸、碱、盐、未经处理的污水、腐蚀性土壤和地下水等众多化学流体的侵蚀，比传统导管的使用寿命长，其设计使用寿命达到50年以上。
* 阻燃、耐热抗冻性好
玻璃钢电缆保护管可在-50℃—130℃长期使用而不变形。
* 电绝缘性能好
工业技术

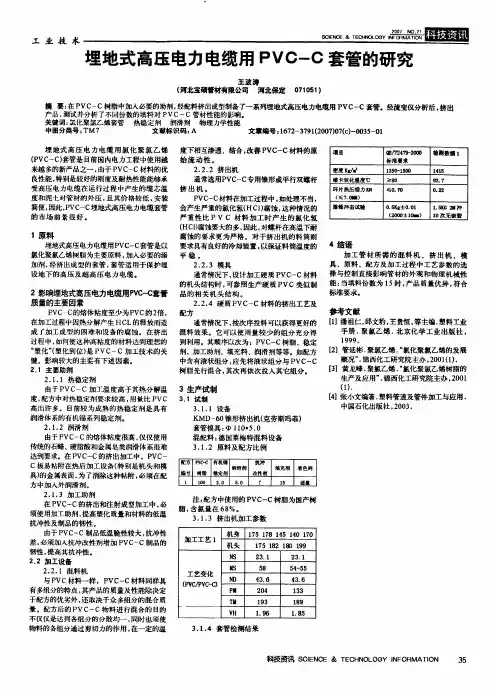

埋地式高压电力电缆用PVC-C套管的研究
王波涛(河北宝硕管材有限公司河」t保定071051)
摘要:在PVC一C树脂中加入必要的助剂，经配料挤出成型制备了一系列埋地式高压电力电缆用PVC-C套普。经流变仪分析后，拚出产品，测试并分析了不同份数的填料对PVC一C管材性能的影响。羊涟翻.勺作整氢7.裸查答执趋常Ifd泪滑#N物理力学怜能中图分类号:TM7文献标识码:A文章编号:1672-3791(2007)07(()-0035-01
埋地式高压电力电缆用氯化聚氯乙烯(PVC-C)套管是目前国内电力工程中使用越来越多的新产品之一，由于PVC-C材料的优良性能，特别是较好的刚度及耐热性能能够承受高压电力电缆在运行过程中产生的缆芯温度和泥土对管材的外压，且其价格较低，安装简便，因此，PVC-C埋地式高压电力电缆套管的市场前景很好。项目妞门'2479-2000标准要求植侧旅掘1
密度W11350-15加114;维卡软化温度℃〕9393.7环片热压缩力侧(〔7」月.)<0.700.22
落锤冲击试脸0.旅‘士0.01(2000士10M)1.5KG皿冲10次无破裂
1原料
埋地式高压电力电缆用PVC-C套管是以氯化聚氮乙烯树脂为主要原料，加入必要的添加剂，经挤出成型的套管，套管适用于保护埋设地下的高压及超高压电力电缆。
2影响埋地式高压电力电缆用PVC一套管质量的主要因素PVC一C的熔体粘度至少为PVC的2倍，在加工过程中因热分解产生HCL的释放而造成了加工成型的困难和设备的腐蚀。在挤出过程中，如何使这种高粘度的材料达到理想的“塑化”(塑化到位)是PVC一C加工技术的关键。影响较大的主要有下述因素。2.1主要助剂
2.1.1热稳定剂由于PVC一C加工温度高于其热分解温度，配方中对热稳定剂要求较高，用量比PVC
高出许多。目前较为成熟的热稳定剂是具有润滑体系的有机锡系列稳定剂。2.1.2润滑剂
由于PVC-C的熔体粘度很高，仅仅使用传统的石蜡、硬脂酸和金属皂类润滑体系很难达到要求。在PVC-C的挤出加工中，PVC-
【一】 产品篇
1、 产品尺寸及规格
产品构造：
产品由内编织层、中间层、外编织层构成，通过拉挤工艺成型。
不同编织角度设计的内外编织层与纵向、环向复合的中间层共同构成理想的复合材料产品。这种新型的电缆管产品具有传统管材无法比拟的优点。
BWFRP电缆保护套管剖析图：
BWFRP(纤维编绕拉挤)电缆保护套管
产品规格：
规格型号
（mm） 尺 寸 重量
(kg/m) 环刚度等级
(kPa) d t
电力管 BWFRP 100X3.5X6000 100 3.5 2.4
25 BWFRP 150X4.0X6000 150 4.0 3.5
BWFRP 200X5.0X6000 200 5.0 6.6
BWFRP 250X7.5X6000 250 7.0 11.5
BWFRP 150X5.5X6000 150 5.5 5.4
50 BWFRP 200X6.5X6000 200 6.5 8.8
BWFRP 250X8.5X6000 250 8.5 14
规格型号
（mm） 尺 寸 重量
(kg/m) 环刚度等级
(kPa) d t
通讯管 BWFRP 56X1.6X6000 56 1.6 0.6
8.0 BWFRP 70X1.8X6000 70 1.8 0.8
BWFRP 100X2.0X6000 100 2.0 1.3
1、 直通接头及配件：
直通接头及密封圈：
直通接头及密封圈尺寸：
规格 d D L d1 d2 h
56X1.6 56 74 110 59.2 68 40
70X1.8 70 88 110 73.6 82 40
100X2.0 100 125 150 104 115 60
