电烙铁操作规程

电烙铁操作规程 1． 概述 一般电烙铁分内热式及外热式两种： A、内热式电烙铁：其烙铁头装在电热丝外面，有热得快、重量轻的特点。 B、外热式电烙铁：其烙铁头插在电热丝里面，其热得较慢、但比较牢靠。 电烙铁是使用市电把电能转变为热能的一种用电电器，有一定的电阻，使用时会消耗 一定的功率。一般电烙铁的功率有：20W、25W、30W、45W、60W、75W、100W等。 2． 作注意事项： 2.1为了使用的安全性及焊接的可靠性，使用电烙铁前应使用万用表测量电烙铁相应位置的电阻，以防止不良的电烙铁流入操作工序。 2.1.1 测电烙铁电源线两端的电阻，若符合电烙铁对应功率的电阻值才能使用：20W约为2.4KΩ、25W约为2KΩ、30W约为1.6KΩ、45W约为1.1KΩ 、60W 约为0.9KΩ 、75W约为0.6KΩ、100W约为0.5KΩ。 2.1.2测电烙铁电源线与金属壳之间的绝缘电阻，正常的电阻值大于等于10MΩ以上才能使用。 2.1.3测电烙铁金属外壳与地线之间的接地电阻，正常的接地电阻值应小于等于4Ω才能正常使用。 2.2为了使电烙铁头不被氧化并传热加快，延长电烙铁头的使用寿命，新电烙铁使用前应先给烙铁头搪锡。具体办法是： 把电烙铁头部用细纹锉刀锉亮，然后插入电源插座通电。烙铁头渐渐被加热升温， 烙铁头均匀涂一层松香，待松香冒烟时再搪上锡，至烙铁头表面均匀镀上层锡为止。 2.3为了保证焊点的质量及不烫坏元器件及其它零件，使用电烙铁前必须用点温计校验烙铁头温度，并作好校验记录。 3． 操作方法 3.1电烙铁的握持方法 A 笔握法，适用于直烙铁头 B 握拳法，适用于弯曲烙铁头 3.2电烙铁的焊法 先将电烙铁通电5分钟左右待达到适当的焊接温度时再进行焊接 3.2.1带锡焊法：用热烙铁头沾带上适量的焊锡，再蘸上一点熔松香碰到焊点处，通过烙铁头把热量传递给焊点处，使它温度上升到适宜的焊接温度时，松香流淌到焊点处表面，使表面处浸润，熔焊锡附着到焊点处形成焊点，然后把烙铁头沿着焊点处焊接管脚滑移离开焊点处，随着焊点处温度下降，熔锡凝固出表面光洁的焊点，实现焊接目的 3.2.2点锡焊法：用热烙铁头蘸一点松香，浸润焊点处，而后用右手握烙铁柄将烙铁头接触焊点部分，左手拿焊锡丝点到烙铁头与焊点处之间，烙铁头对焊线进行熔化并把焊锡均匀附着到焊点处形成焊点，然后把烙铁头和焊丝分别移滑移开焊点处，温度下降即形成光洁的焊点 3.3加热 电烙铁通电加热5分钟后即可达到熔融焊锡的温度。当烙铁头碰触松香时有“兹”的声音，并冒出少量的青烟时烙铁头的温度为正常焊接温度，当烙铁头只能熔化松香而无冒出青烟则烙铁头的温度偏低；当烙铁头迅速熔化松香并冒出大量青烟时烙铁头的温度偏高，需拔出插头冷却一段时间才能重新使用，否则会烫坏元器件 4． 电烙铁的保养 4.1电烙铁使用时必须放置在烙铁架内进行保护，以免烫坏其它物品 4.2烙铁头在长时间通电后，会因为高温使烙铁头被氧化而不沾锡，即“烧死”现象， 此时应断电，并用细纹锉刀或细砂纸轻轻将烙铁头表面的氧化层锉去，然后再搪上锡重新投入使用 4.3由于通电一定时间以后烙铁头温度会逐渐升高，以致超过焊锡温度，而电烙铁头在经过一定时间后会残留有部分杂质或氧化物，因此在使用电烙铁时应经常把电烙铁头放到湿海棉上进行擦拭并降温，以保证焊点的质量

电烙铁使用的注意事项

一、电烙铁使用前应检查使用电压是否与电烙铁标称电压相符;

二、点烙铁应该接地；

三、电烙铁通电后不能任意敲击、拆卸及安装其电热部份零件;

四、电烙铁应保持干燥，不宜在过份潮湿或淋雨环境使用;

五、拆烙铁头时，要关掉电源；

六、关电源后，利用余热在烙铁头上上一层锡，以保护烙铁头；

七、当烙铁头上有黑色氧化层时候，可用砂布擦去，然后通电，并立即上锡；

八、海绵用来收集锡渣和锡珠，用手捏刚好不出水为适；

电烙铁温度的设定

一、温度由实际使用决定，以焊接一个锡点4秒最为合适。平时观察烙铁头，当其发紫时候，温度设置过高。

二、一般直插电子料，将烙铁头的实际温度设置为（330~370度）；表面贴装物料（SMC）物料，将烙铁头的实际温度设置为（300~320度）

三、特殊物料，需要特别设置烙铁温度。咪头，蜂鸣器等要用含银锡线，温度一般在270度到290度之间。

四、焊接大的元件脚，温度不要超过380度，但可以增大烙铁功率。

元件焊接步骤步骤

一、预热：烙铁头成45度角，顶住焊盘和元件脚。预先给元件脚和焊盘加热。烙铁头的尖部不可顶住PCB无铜皮位置，这样可能将板烧成一条痕迹；烙铁头最好顺线路方向；烙铁头不可塞住过孔；预热时间为1~2秒。

二、上锡：将锡线从元件脚和烙铁接触面处引入；锡线熔化时，掌握进线速度；当锡散满整个焊盘时，拿开锡线；锡线不可从直接靠在烙铁头上，以防止助焊剂烧黑；整个上锡时间大概为1~2秒。

三、拿开锡线：拿开锡线，炉续放在焊盘上；时间大概为1~2秒。

四、拿开烙铁：当焊锡只有轻微烟雾冒出时候，即可拿开烙铁；焊点凝固。

焊接问题：

1、形成锡球，锡不能散布到整个焊盘？

烙铁温度过低，或烙铁头太小；焊盘氧化。

2、拿开烙铁时候形成锡尖？

烙铁不够温度，助焊剂没熔化，不起作用。烙铁头温度过高，助焊剂挥发掉。

3、锡表面不光滑，起皱？

烙铁温度过高，焊接时间过长。

4、松香散布面积大？

第1篇

一、概述

可调恒温电烙铁是一种用于电子元件焊接的精密工具，具有温度可调节的特点，能够满足不同焊接需求。为确保操作安全，提高焊接质量，以下为可调恒温电烙铁的操作规程。

二、操作前准备

1. 确保电源插座完好，接地良好。

2. 检查电烙铁外观，确认无损坏、变形等异常情况。

3. 根据焊接需求，选择合适的烙铁头。

4. 准备焊接材料，如焊锡、助焊剂等。

三、操作步骤

1. 打开电源开关，将电烙铁预热至所需温度。预热时间根据烙铁功率和烙铁头材质而定，一般需5-10分钟。

2. 在预热过程中，检查烙铁头是否沾锡。如未沾锡，可使用焊锡将烙铁头表面覆盖一层锡，提高焊接质量。

3. 预热完成后，将电烙铁置于烙铁架上，以防止烫伤或损坏桌面。

4. 进行焊接操作时，先在焊接部位涂上适量的助焊剂。

5. 将烙铁头轻轻放置在焊接部位，保持一定压力，使焊锡熔化并流入焊点。

6. 焊接过程中，注意观察焊锡流动情况，避免过热或过冷。

7. 焊接完成后，将烙铁头从焊接部位抬起，保持烙铁头与焊接部位的距离，使焊锡冷却凝固。

8. 如需调节温度，可使用电烙铁上的温度调节旋钮，根据焊接需求调整温度。

四、注意事项

1. 操作过程中，不要用力敲击电烙铁，以免损坏烙铁头。

2. 避免将电烙铁长时间空热，以免烧坏烙铁头和烙铁心。 3. 使用完毕后，将烙铁头沾锡，放置在烙铁架上，以防烙铁头氧化。

4. 不要将已取下烙铁头的恒温烙铁通电，以避免内部氧化。

5. 定期检查电烙铁的电源插头、电源线是否损坏，确保安全。

6. 未经安全操作培训的人员不得擅自操作电烙铁。

五、维护保养

1. 定期清洁烙铁头，去除杂质和氧化层。

2. 检查烙铁头与烙铁芯的接触是否良好，如有松动，应及时紧固。

3. 定期检查电烙铁的电源插头、电源线，如有损坏，应及时更换。

4. 使用完毕后，关闭电源，拔下插头，待电烙铁冷却后再收回工具箱。

通过以上操作规程，可以确保可调恒温电烙铁的安全使用，提高焊接质量。在实际操作过程中，请务必遵守规程，确保自身及他人安全。

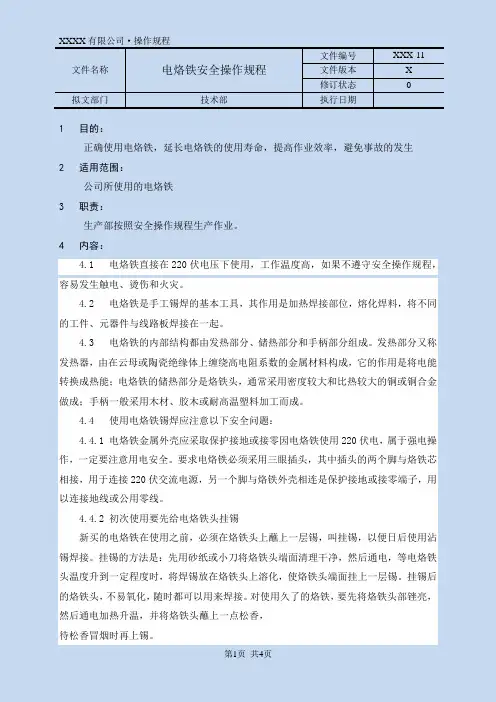

XXXX有限公司·操作规程

文件名称 电烙铁安全操作规程 文件编号 XXX-11

文件版本 X

修订状态 0

拟文部门 技术部 执行日期

第1页 共4页 1 目的：

正确使用电烙铁，延长电烙铁的使用寿命，提高作业效率，避免事故的发生

2 适用范围：

公司所使用的电烙铁

3 职责：

生产部按照安全操作规程生产作业。

4 内容：

4.1 电烙铁直接在220伏电压下使用，工作温度高，如果不遵守安全操作规程，容易发生触电、烫伤和火灾。

4.2 电烙铁是手工锡焊的基本工具，其作用是加热焊接部位，熔化焊料，将不同的工件、元器件与线路板焊接在一起。

4.3 电烙铁的内部结构都由发热部分、储热部分和手柄部分组成。发热部分又称发热器，由在云母或陶瓷绝缘体上缠绕高电阻系数的金属材料构成，它的作用是将电能转换成热能；电烙铁的储热部分是烙铁头，通常采用密度较大和比热较大的铜或铜合金做成；手柄一般采用木材、胶木或耐高温塑料加工而成。

4.4 使用电烙铁锡焊应注意以下安全问题：

4.4.1 电烙铁金属外壳应采取保护接地或接零因电烙铁使用220伏电，属于强电操作，一定要注意用电安全。要求电烙铁必须采用三眼插头，其中插头的两个脚与烙铁芯相接，用于连接220伏交流电源，另一个脚与烙铁外壳相连是保护接地或接零端子，用以连接地线或公用零线。

4.4.2 初次使用要先给电烙铁头挂锡

新买的电烙铁在使用之前，必须在烙铁头上蘸上一层锡，叫挂锡，以便日后使用沾锡焊接。挂锡的方法是：先用砂纸或小刀将烙铁头端面清理干净，然后通电，等电烙铁头温度升到一定程度时，将焊锡放在烙铁头上溶化，使烙铁头端面挂上一层锡。挂锡后的烙铁头，不易氧化，随时都可以用来焊接。对使用久了的烙铁，要先将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，

待松香冒烟时再上锡。 XXXX有限公司·操作规程

文件名称 电烙铁安全操作规程 文件编号 XXX-11
