嵌入式系统中的功耗优化方法

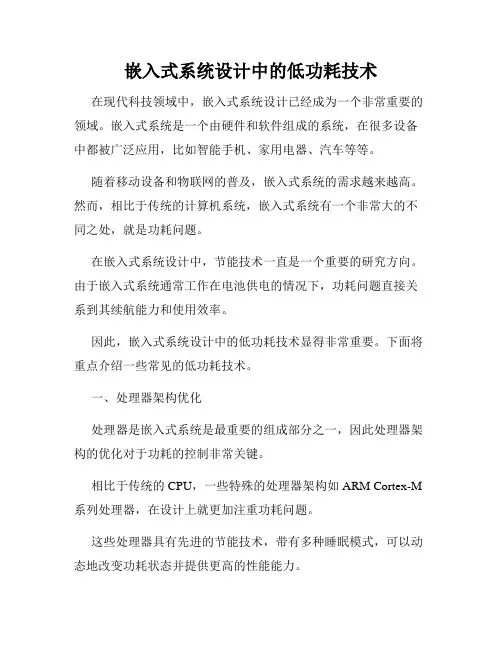

嵌入式系统设计中的低功耗技术

在现代科技领域中，嵌入式系统设计已经成为一个非常重要的领域。嵌入式系统是一个由硬件和软件组成的系统，在很多设备中都被广泛应用，比如智能手机、家用电器、汽车等等。

随着移动设备和物联网的普及，嵌入式系统的需求越来越高。然而，相比于传统的计算机系统，嵌入式系统有一个非常大的不同之处，就是功耗问题。

在嵌入式系统设计中，节能技术一直是一个重要的研究方向。由于嵌入式系统通常工作在电池供电的情况下，功耗问题直接关系到其续航能力和使用效率。

因此，嵌入式系统设计中的低功耗技术显得非常重要。下面将重点介绍一些常见的低功耗技术。

一、处理器架构优化

处理器是嵌入式系统是最重要的组成部分之一，因此处理器架构的优化对于功耗的控制非常关键。

相比于传统的 CPU，一些特殊的处理器架构如ARM Cortex-M系列处理器，在设计上就更加注重功耗问题。

这些处理器具有先进的节能技术，带有多种睡眠模式，可以动态地改变功耗状态并提供更高的性能能力。 此外，对于一些不需要高性能的场景，设计师还可以使用小型、低功耗的微控制器来实现功能，并在缩小功耗的同时保证系统的可靠性和稳定性。

二、优化软件代码

在嵌入式系统设计中，除了硬件的优化之外，优化软件代码也是重要的节能手段。

对于嵌入式系统中的一些常见任务，设计师应该尽量采用高效的算法以及编写简洁、优化的代码，以尽量减少功耗。

在很多情况下，使用一些高级编程技术如指针操作、内联汇编等，可以有效地减少代码执行的次数，从而大大降低功耗。

三、电源管理

在嵌入式系统设计中，电源管理也是非常重要的节能手段。

一些常见的电源管理技术包括硬件电源开关、电源失活功能、自适应电压调节以及可变时钟频率。

设计师可以通过合理的电源管理可以用控制内部各模块的功能开关，实现功耗的控制。

四、智能传感与控制

为了实现低功耗的嵌入式系统设计，智能传感和控制技术也是非常重要的手段之一。 通过传感器技术，我们可以实时监控系统的电量、电流、温度、湿度等参数。

1 嵌入式系统低功耗设计研究

XX:TP274;TP3680

引 言

经过近几年的快速进展,嵌入式系统(Embedded System)已经成为电子信息产业中最具增长力的一个分支。随着手机、PD,GPS、机顶盒等新兴产品的大量应用,嵌入式系统的市场正在以每年30%的速度递增(IDC预测),嵌入式系统的设计也成为软硬件工程师越来越关怀的话题。

在嵌入式系统设计中,低功耗设计(Low Power Design)是许多设计人员必须面对的问题。其原因在于嵌入式系统被广泛应用于便携式和移动性较强的产品中,而这些产品不是一直都有充足的电源供应,往往是靠电池来供电的;而且大多数嵌入式设备都有体积和质量的约束。另外,系统部件产生的热量和功耗成比例,为解决散热问题而采取的冷却措施进一步增加了系统的功耗。为了得到最好的结果,降低系统的功耗具有下面的优点:

(1) 电池驱动的需要。在强调绿色环保时期,许多电子产品都采纳电池供电。对于电池供电系统,延长电池寿命,降低用户更换电池的周期,提高系统性能与降低系统开销,甚至能起到保护环境的作用。

(2) 安全的需要。在现场总线领域,本安问题是┮桓霆重要话题。例如FF的本安设备,理论上每个XX段可以容纳32个设备,而实际应用中考虑到目前的功耗水平,每个XX段安装10个比较1 合适。因此降低系统功耗是实现本安要求的一个重要途径。

[JP2](3) 解决电磁干扰。系统功耗越低,电磁辐射能量越小,对其他设备造成的干扰也越小。如果所有的电子产品都能设计成低功耗,那么电磁兼容性设计会变得容易。[JP]

(4) 节能的需要。特别是对电池供电系统,功耗与电压的平方成正比即:P=V2fC+P┆sttic,б虼私谀芨为重要。

1 功耗产生的原因

[BT3]1.1 集成电路的功耗

目前的集成电路工艺主要有TTL和CMOS两大类,无论哪种工艺,只要电路中有电流通过,就会产生功耗。通常,集成电路的功耗主要有4个:

第９卷第２期　２ｏ０７年２月　撬恭前婚　Ｖ０Ｉ．９　Ｎｏ．２　Ｆｅｂ．２ｏ０７　

嵌入式系统中存储模块的低功耗研究　

邓登峰，郭宝龙，张强　ｆ西安电子科技大学机电工程学院智能控制与图像工程研究所，陕西　西安７１００７１）　摘　要：为了对嵌入式系统中存储模块的访问操作进行低功耗优化设计，文章从软件设计角　度提出了一种功耗优化的方法．该方法包括“减少分支程序与函数调用”、　“块数据连续存　放”以及“Ｃａｃｈｅ替换算法”三个方面，但其关键是减少存储访问，提高Ｃａｃｈｅ命中率，降低　系统内电路状态的翻转频率。实验证明，该方法能有效降低系统功耗，减少系统成本。　关键词：存储模块；内存访问；低功耗；嵌入式系统；Ｃａｃｈｅ　

Ｏ　引言　近年来．嵌入式系统设计中对功耗问题的考　虑有增无减。各实际应用系统均要求更低的功耗、　更高的性能、更小的尺寸。甚至采用市电供电的　设备（如ＰＣ机、服务器以及各种型号的工作站）　也都对功耗提出了严格的规定。因为低功耗带来　的不仅仅是减少系统的耗能从而节约能源。更重　要的是更低的功耗意味着更高的速度、更好的性　能、更小的尺寸。以及辐射干扰信号更加微弱。　传统的低功耗设计中，人们总是认为低功耗　设计是ＩＣ设计工作者和硬件结构设计者的任务，　而与软件没有什么关系。这样的认识。正如认为　只有汽车在消耗汽油而不是驾驶员在消耗汽油一　样。殊不知．不同的驾驶员驾驶相同的汽车行驶　同样的路程所消耗的汽油量是一定不一样的。为　此，本文讨论了一种从存储模块访问方面来降低　嵌入式系统中能量消耗新方法。　１　电路能量消耗原理　目前．数字电路主要是以ＣＭＯＳ技术来构成　电路。相对曾经大量使用的１ＴｒＬ电路来说．ＣＭＯＳ　电路有其自身的许多优点．其中之一是具有更低　的电路功耗。该类型电路的功耗主要包含动态功　耗、短路电流功耗和漏电电流功耗三种。其中。　动态功耗是由电路的等效电容产生的．短路电流　收稿日期：２００６—１１－２９　功耗则是因为电路状态的变化需要时问而产生　的；漏电电流功耗是电路的物理构成所引起的。　电路中的功耗主要集中在第一种功耗类型上，因　而可通过下式粗略计算：　尸　ｃＬ　ＤＤ２　（１）　式中。Ｐ表示一个晶体管的功率大小，Ｏｔ表示　某类型电路对应的翻转因子，．　表示该晶体管的　平均工作频率，Ｃ　表示该晶体管的等效电容，　∞　表示晶体管的供电电压。　对于能量消耗来说。更小容量的存储模块预　示着更小的等效电容值，而越少的存储次数预示　着越小的工作频率。所以在软件编写过程中，要　尽可能地减少代码。并尽可能少地访问存储模　块。　∞是由ＩＣ设计工艺所决定的。因此，在尽　量不损失性能的前提下。可以试图通过精确控制　ＣＰＵ的时钟和供电电压的关系来达到降低处理器　功耗．从而减少系统的功耗。　２嵌入式系统存储模型与功耗的关系　２．１存储模块的能量消耗　众所周知．在数字系统设计中。大多数系统　都是按照传统的冯诺依曼结构设计的，且绝大多　数系统都含有存储器单元。存储单元作为信息的　储存地．在数字系统中起着不可替代的作用。　嵌入式系统同样不能缺少存储模块。信息的　输入需要存储单元。信息的输出需要存储单元，　信息的处理需要存储单元，信息的传递同样需要　埘ｗｗ。　脚ＣＤ．，ｚｅｔ　２００７。

第１２卷第１０期　２ＯｌＯ年１０月　电手元器件主用　Ｅｌｅｃｔｒｏｎｉｃ　Ｃｏｍｐｏｎｅｎｔ＆Ｄｅｖｉｃｅ　Ａｐｐｌｉｃａｔｉｏｎｓ　Ｖ０１．１２　Ｎｏ．１Ｏ　０ｃｔ．２０ｌ０　

嵌入式系统设计中的低功耗技术　

杨全新．王仁波　

（东华理工大学信息与电子工程学院，江西　抚州　３４４ｏｏ０）　

摘要：为了探讨嵌入式系统的低功耗技术降低嵌入式系统的功率消耗，文中从硬件和软件　

两个方面对嵌入式系统设计的低功耗问题进行了分析和研究。　

关键词：嵌入式系统；低功耗；硬件；软件　

０　引言　

随着科学的发展和微电子技术的不断创新．　

嵌入式系统的应用越来越多．并已广泛渗透到各　

个领域。嵌入式系统是以应用为中心．以电子技　

术和计算机技术为基础，软硬件可剪裁，能适应　

应用系统对功能、可靠性、稳定性、成本、体　

积、功耗等多方面严格要求的专用计算机系统。　在嵌入式系统的设计中，低功耗设计技术成为许　

多设计人员逐渐关注的问题，其原因在于嵌人式　

系统已被越来越多的应用在便携式和移动性较强　的产品中，而这些产品往往要靠电池来供电。实　

际上。这些年来，有关电池的储能密度并没有得　

到大的进步。而对于便携设备，尤其是手持消费　

品而言，如果单靠提高电池容量来提高续航能　

力，似乎并不完全切合实际。因此，为提高设备　性能．设计人员更需要从每一个细节考虑降低硬　

件系统本身的能耗。从而尽可能地延长电池的使　

用时间。事实上，低功耗设计也已经成为一个越　

来越迫切的问题，因而应该从硬件和软件两个方　

面来考虑嵌人式系统中的低功耗设计。　

１硬件的低功耗设计　

１．１硬件电路器件　

由于现在绝大部分电路均采用集成电路　

ＣＭＯＳＩ艺技术，这与以前的ＴＹＬＩ艺相比，本身　

就已经起到了降低电子元器件和整体系统功耗的　

作用，因此，应该继续多采用ＣＭＯＳ集成电路工　

收稿日期：２０１０－０４－２６　

８２　电子元嚣件主用　２０１０．１０删．ｅｃｄｃ￣ｃｎ　艺技术。另外，由于采用ＣＭＯＳ集成工艺技术，　其电路静态功耗很小ｆ可忽略不计），而动态功耗
