技师铸造工职业技能鉴定题库试卷详解

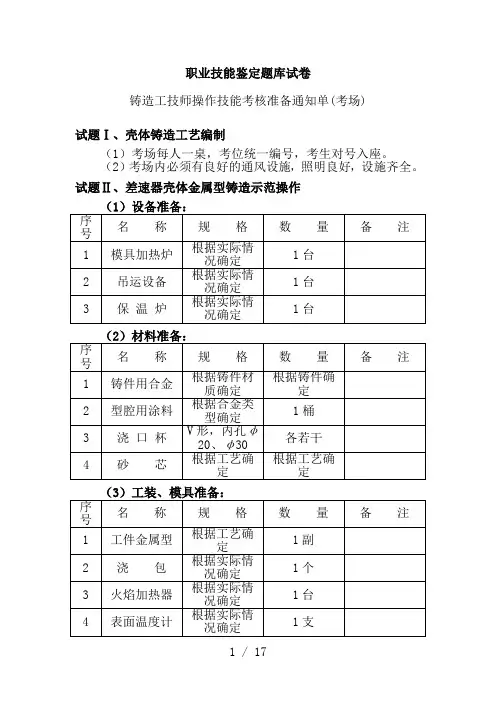

职业技能鉴定题库试卷

铸造工技师操作技能考核准备通知单(考场)

试题Ⅰ、壳体铸造工艺编制

（1）考场每人一桌，考位统一编号，考生对号入座。 （2）考场内必须有良好的通风设施，照明良好，设施齐全。

试题Ⅱ、差速器壳体金属型铸造示范操作

（1）设备准备： 序号 名 称 规 格 数 量 备 注

1 模具加热炉 根据实际情况确定 1台

2 吊运设备 根据实际情况确定 1台

3 保 温 炉 根据实际情况确定 1台

（2）材料准备： 序号 名 称 规 格 数 量 备 注

1 铸件用合金 根据铸件材质确定 根据铸件确定

2 型腔用涂料 根据合金类型确定 1桶

3 浇 口 杯 V形，内孔φ20、φ30 各若干

4 砂 芯 根据工艺确定 根据工艺确定

（3）工装、模具准备： 序号 名 称 规 格 数 量 备 注

1 工件金属型 根据工艺确定 1副

2 浇 包 根据实际情况确定 1个

3 火焰加热器 根据实际情况确定 1台

4 表面温度计 根据实际情况确定 1支

5 大 扳 手 根据实际情况确定 1把 6 手 钳 根据实际情况确定 1把

7 榔 头 根据实际情况确定 1把

（4）考场准备： a) 考场应设在专业的金属型铸造车间，设备、工装、场地应满足实际操作需要。 b) 考前应对主要工装、工位统一编号，使工装与工位编号相对应。 c) 考场内必须有良好的通风、照明条件，安全设施齐全。

试题Ⅲ、质量攻关类论文答辩

B5纸打印的论文、演示工具、试样、图样等，不小于20 m2的教室或会议室。

职业技能鉴定题库试卷

铸造工技师操作技能考核准备通知单(考生)

单 准考证号： 姓名： 位：

试题Ⅰ、壳体铸造工艺编制

序号 名 称 规 格 数 量 备 注

1 绘图仪器 自定 1台 2 红蓝铅笔 自定 1支 3 铅 笔 自定 1支

4 橡 皮 自定 1块 5 计 算 器 自定 1个 6 三 角 板 自定 1个 7 铸造手册 第5卷 1册 8 其他资料 自定 根据需要

试题Ⅱ、差速器壳体金属型铸造示范操作（由考场准备）

试题Ⅲ、质量攻关类论文答辩（由考场准备）

职业技能鉴定题库试卷

铸造工技师操作技能考核评分记录表

抽签号:

总 成 绩 表

序号 试题名称 配分

(权重) 得分 备注

1 壳体铸造工艺编制 40

2 差速器壳体金属型铸造示范操作 30

3 质量攻关类论文答辩 30 统分人：

年 月 日

职业技能鉴定题库试卷

铸造工技师操作技能考核评分记录表

抽签号:

试题Ⅰ、壳体铸造工艺编制

序号 考试 内容 考 试 要 点 配分 评 分 标 准 检测 结果 扣分 得分 备注

合计 100 1 工艺确定 浇铸位置确定合理 10 浇铸位置确定不合理扣10分

分型面确定合理 10 分型面确定不合理扣10分

线收缩率、机械加工余量、拔模斜度确定正确 18 线收缩率、机械加工余量、拔模斜度一项确定不正确扣6分

冒口与出气孔位置、形状确定合理 16 冒口与出气孔位置、形状一项确定不合理扣8分

内浇道位置、数量确定合理 16 内浇道位置、数量一项确定不合理扣8分

1 工艺确定 砂芯形状确定合理 20 一个砂芯形状确定不合理扣10分

2 图面质量 工艺符号符合 2435—78规定 6 工艺符号不符合标准规定一处扣2分

图面整洁、字迹工整 4 图面不整洁、字迹不工整扣4分

3 时间定额 考试时间 每超时5 从总分中扣1分

合 计 100

评分人： 年 月 日 核分人：

年 月 日

职业技能鉴定题库试卷

铸造工技师操作技能考核评分记录表

抽签号:

试题Ⅱ、差速器壳体金属型铸造示范操作

序号 考试 内容 考 试 要 点 配分 评 分 标 准 检测 结果 扣分 得分 备注

1 准备工作 检查金属型内腔 6 内腔不干净扣2～6分

检查砂芯质量 8 有问题未查出扣2～8分

检查排气孔、排气槽 8 排气孔有堵塞扣2～8分

2 操作要点讲解 讲解金属型预热和上涂料对铸件的影响 10 讲解不清楚扣5～10分

讲解砂芯在金属型内安装的注意事项 10 讲解不清楚扣5～10分

3 示范操作 金属型组合应准确牢固 9 不牢固扣1～9分

砂芯安装位置正确 10 砂芯位置不正确扣2～10分

浇铸系统连接紧凑 6 间隙大扣6分；有浮砂扣4分

浇铸要平稳连续，无断流现象 9 不连续有断流扣1～9分 适时取出铸件，取出时应为暗红色 6 取出铸件时，如果是红色或黑色均扣1～6分

4 铸件质量 铸件不得有大于规定的缺陷 9 有超过规定的缺陷每处扣3分

尺寸按8级要求验收 9 尺寸每超差0.5 扣3分

5 安全文明生产 劳保用品穿戴齐全，工作场地整洁，无违章操作 穿戴不齐全扣4分；场地不整洁或有不安全迹象扣4分 从总 分中 扣除

6 时间定额 考试时间 每超5 从总分中扣1分

合 计 100

否定项说明：因操作原因造成铸件报废，该项不得分。

评分人： 年 月 日 核分人：

年 月 日 职业技能鉴定题库试卷

铸造工技师操作技能考核评分记录表

抽签号:

试题Ⅲ、质量攻关类论文答辩

序号 考试 内容 考 试 要 点 配分 评 分 标 准 检测结果 扣分 得分 备注

1 答辩准备 论文的准备 5 达不到准备要求规定的内容，缺一项扣1分；论文未按规定纸型打印扣1分

2 论文结构 论文格式 5 格式不符合技术论文的写作规范，不规范一处扣2分

论文条目 5 条目中的题名、作者姓名与工作单位、提要、关键词、情况介绍或立题依据、论述过程、结果等是否齐全，缺一项扣1分

3 论述内容 情况介绍或立题依据 5 未写不得分；阐述不清或文题不符扣3分

攻关目标 5 无目标不得分；目标不明确扣3分

存在问题的原因分析 10 原因分析不正确不得分；分析不全面、不透彻扣6分 对应措施 15 措施不正确不得分；不全面扣5分；与原因不对应扣5分

试验与现场实施 10 试验、实施方法、参考选择不正确扣5分；试验不全面扣3分；实施过程不完全扣3分

取得的效果 10 无质量、经济效果不得分；效果不明显扣5分

难易程度 5 项目难度达不到该级别应达到的水平扣3分

相关知识与四新知识 5 相关知识与四新知识应用不恰当、不相关扣3分

4 答辩 回答问题与分析 15 回答不正确不得分；回答不全面、不确切扣6分；分析不正确扣5分；分析不全面、不确切扣3分

语言表达 5 语言表达不精练、不清晰扣1~3分

5 时间定额 考试时间 每超1 从总分中扣2分

合 计 100

否定项说明：论文中和答辩时出现错误观点和理论，该项不得分。

评分人： 年 月 日 核分人：

年 月 日

职业技能鉴定题库试卷

铸造工技师操作技能考核试卷

:抽签号

试题Ⅰ、壳体铸造工艺编制

（1）本题分值：100分 （2）考核时间：120 。 （3）具体考核要求： a) 确定浇铸位置、分型面。 b) 确定线收缩率、机械加工余量、拔模斜度。 c) 确定冒口与出气孔位置、形状。 d) 确定浇铸系统。 e) 确定砂芯。 f) 将所要求的内容在考件图样上标示或说明。 g) 工艺符号应符合 2435—78规定。

h) 要求图面整洁、字迹工整。

职业技能鉴定题库试卷

铸造工技师操作技能考核试卷

:抽签号

试题Ⅰ、考件图样:（考试机构可修改和完善工艺）

职业技能鉴定题库试卷

铸造工技师操作技能考核试卷

:抽签号 试题Ⅱ、差速器壳体金属型铸造示范操作

（1）本题分值：100分 （2）考核时间：240 。 （3）具体考核要求： a) 首先要判断设备、工装、金属型、工具等合格与否。 b) 能熟练操作多种金属型铸造机。 c) 根据合金性质确定金属型的预热温度和涂料。 d) 对金属型与砂芯会进行正确的组合、安装固定。 e) 对浇铸、排气系统会进行安装、检查。 f) 能熟练掌握铸型的浇铸时机和浇铸温度。 g) 能适时取出铸件。 h) 在规定时间内完成3件铸件的生产。
