实验三交换式以太⽹的组建

实验三交换式以太⽹的组建

⼀、实验⽬的

通过实训使学⽣掌握计算机局域⽹的⽹络配置与测试⽅法。

⼆、实验设备WIN2000计算机、局域⽹环境、交换机。

三、实验内容IP地址设置、⽹络测试

四、实验步骤

（⼀）Windows 2000/⽹络配置:IP地址配置

⼀般情况下，中⽂Windows 2000会按照系统默认的⽅式设置本地连接的属性，我们需要根据实际情况设置TCP/IP协议，步骤如下：

１.当⽹卡正确安装完后，您会发现在桌⾯上出现了⼀个“⽹上邻居”图标，⽤右键单击它并选中“属性”。

２.在“⽹络和拨号连接”窗⼝中⽤右键单击“本地连接”图标，并选中“属性”。

３.选择“本地连接属性”对话框中的“Internet协议（TCP/IP）”项，并单击“属性”按钮。

４.在“Internet 协议（TCP/IP）属性”对话框中，选择“使⽤下⾯的IP地址”选项，依次输⼊⽹络中⼼提供给你的IP地址（202.***.***.***）、⼦⽹掩码（255.255.255.***）、默认⽹关（202.113.96.2）；再选择“使⽤下⾯的DNS服务器地址”选项，添⼊⽹络中⼼DNS 服务器地址（202.113.96.10）。

５.按“确定”结束TCP/IP设置。

到此，您就已经完成了上⽹所需的⽹络配置。

（⼆）Windows 2000/⽹络配置:⽹络测试

当进⾏完⽹络的配置后，如果⼀切正常的话，⽤户的计算机应该与校园⽹连通了，接下来就可以使⽤⼀些常见的Internet服务了。测试⽹络连通情况时，通常使⽤ping命令。在Windows 2000环境中，从【开始】，选【运⾏(R)】项，在【运⾏】对话框中输⼊“cmd”后单击“确定”按钮，进⼊DOS环境下。运⾏ping命令检测⽤户计算机与⽹关(路由器)的连通情况。1．请先检测局域⽹的⽹关，例如：某局域⽹的⽹关为202.200.48.129，则运⾏命令：ping 202.200.48.129 ，如果⽹关连通正常，则出现如下信息，如图：

如果⽹关不通，则会出现如下的信息：Request timed out.

Request timed out.

Request timed out.

Request timed out.那么，请您仔细检查您的⽹卡安装及⽹络配置是否正确。

２.在检测通局域⽹的⽹关后，可以再检测校园⽹域名服务器地址：218.7。112.123，运⾏命令： ping 218.7.112.123 ，如果⽹络连通正常，则说明您的计算机已经与校园⽹连通了，如果出现⽹络不通的提⽰，请与⽹络中⼼联系。

五、实验总结

合集下载

计算机网络实验讲义

计算机网络实验讲义

注意：红色文字或；开始的文字是注释。车生兵 著，版权所有，严禁传播。 1 实验三 路由器的使用与广域网的组建

实验步骤

1、根据图3.1连接好各个路由器的本地网和核心子网。

2、配置好各个路由器本地交换机，使得构成一个本地局域网。

3、测试本地网是否连通。

4、配置路由器的本地以太网端口，作为本地网的网关。

5、测试本地网与网关是否连通。

6、配置好路由器的路由端口，测试两个子网是否能够通信。

7、配置路由协议，测试两个子网是否能够通信。

图3.1 计算机网络实验结构图

附录 实验配置指令

一、各台计算机的配置

2、计算机A

IP： 168.1.1.2

MASK： 255.255.255.0

GATEWAY： 168.1.1.1

2、计算机B

IP： 168.1.1.3

MASK： 255.255.255.0

GATEWAY： 168.1.1.1

3、计算机C

IP： 168.1.1.4 注意：红色文字或；开始的文字是注释。车生兵 著，版权所有，严禁传播。 2 MASK： 255.255.255.0

GATEWAY： 168.1.1.1

2、计算机D

IP： 168.1.1.5

MASK： 255.255.255.0

GATEWAY： 168.1.1.1

2、计算机E

IP： 10.0.0.2

MASK： 255.255.255.0

GATEWAY： 10.0.0.1

2、计算机F

IP： 10.0.0.3

MASK： 255.255.255.0

GATEWAY： 10.0.0.1

7、计算机G

IP： 10.0.0.4

MASK： 255.255.255.0

GATEWAY： 10.0.0.1

8、计算机H

IP： 10.0.0.5

MASK： 255.255.255.0

GATEWAY： 10.0.0.1

二、R1路由器的配置

Enable % 注意：网络实验机房的命令为：enable 14，密码是rg。

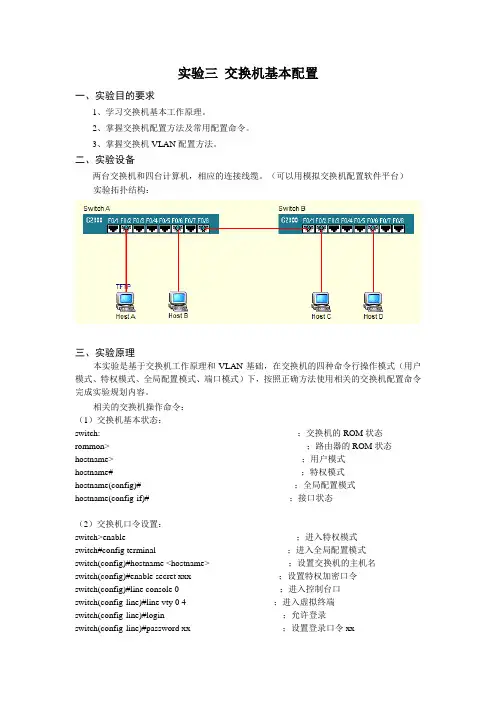

实验三 交换机基本配置

实验三 交换机基本配置

实验三 交换机基本配置

一、实验目的要求

1、学习交换机基本工作原理。

2、掌握交换机配置方法及常用配置命令。

3、掌握交换机VLAN配置方法。

二、实验设备

两台交换机和四台计算机，相应的连接线缆。（可以用模拟交换机配置软件平台）

实验拓扑结构：

三、实验原理

本实验是基于交换机工作原理和VLAN基础，在交换机的四种命令行操作模式（用户模式、特权模式、全局配置模式、端口模式）下，按照正确方法使用相关的交换机配置命令完成实验规划内容。

相关的交换机操作命令：

（1）交换机基本状态：

switch: ；交换机的ROM状态

rommon> ；路由器的ROM状态

hostname> ；用户模式

hostname# ；特权模式

hostname(config)# ；全局配置模式

hostname(config-if)# ；接口状态

（2）交换机口令设置：

switch>enable ；进入特权模式

switch#config terminal ；进入全局配置模式

switch(config)#hostname ；设置交换机的主机名

switch(config)#enable secret xxx ；设置特权加密口令

交换机Vlan配置

交换机Vlan配置

实验三 交换机的VLAN配置

一、实验目的

1. 理解理解Trunk链路的作用和VLAN的工作原理

2. 掌握交换机上创建VLAN、接口分配

3．掌握利用三层交换机实现VLAN间的路由的方法。

二、实验环境

本实验在实验室环境下进行操作，需要的设备有：配置网卡的PC机若干台，双绞线若干条，CONSOLE线缆若干条，思科交换机cisco 2960两台。

三、实验内容

1. 单一交换机的VLAN配置；

2. 跨交换机VLAN配置，设置Trunk端口；

3. 测试VLAN分配结果；

4．在三层交换机上实现VLAN的路由；

5．测试VLAN间的连通性

四、实验原理

1．什么是VLAN

VLAN是建立在局域网交换机上的，以软件方式实现逻辑工作组的划分与管理，逻辑工作组的站点不受物理位置的限制，当一个站点从一个逻辑工作组移到另一个逻辑工作组时，只需要通过软件设定，而不需要改变它在网络中的物理位置；当一个站点从一个物理位置移动到另一个物理位置时，只要将该计算机连入另一台交换机，通过软件设定后该计算机可成为原工作组的一员。

相同VLAN内的主机可以相互直接通信，不同VLAN中的主机之间不能直接通信，需要借助于路由器或具有路由功能的第三层交换机进行转发。广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。

2．交换机的端口

以太网交换机的每个端口都可以分配给一个VLAN，分配给同一个VLAN的端口共享广播域，即一个站点发送广播信息，同一VLAN中的所有站点都可以接收到。

交换机一般都有三种类型的端口：TRUNK口、ACCESS口、CONSOLE口。

CONSOLE端口：它是专门用于对交换机进行配置和管理的。通过Console端口连接并配置交换机，是配置和管理交换机必须经过的步骤。

ACCESS口（默认）：ACCESS端口只能通过缺省VLAN ID的报文。 TRUNK口：为了让连接在不同交换机但属于同一VLAN的计算机之间能够相互通信，必须把两个交换机相级联的那两个端口配置成TRUNK口工作模式。

以太网交换配置实验报告

以太网交换配置实验报告

以太网交配置实验报告

屠建国通信103学号2010014239

2012-11-14

任务要求：

1、 掌握以太网交换原理；

2、 掌握Vlan配置方法；

3、 掌握三层交换原理；

4、 掌握链路聚合的配置方法

实验一 用trunck口实现Vlan跨交换机扩展

要求：PC0、PC2属于vlan10，PC1、PC3属于vlan20，在SW0上进行正确的配置，要求实现PC0和PC1之间不能通信，PC2和PC3之间不能通信，PC0和PC2之间可以通信，PC1和PC3之间可以通信。

IP设置：

实验步骤：

一、建立好数据连接。如上图

二、设置好各IP，具体如下：

PC0：192.168.1.1 255.255.255.0

PC1：192.168.1.2 255.255.255.0

PC3：192.168.1.3 255.255.255.0

PC4：192.168.1.4 255.255.255.0

三、配置交换s1 代码如下：

1、在交换机上创建两个vlan，分别是Vlan 10 和Vlan 20

Switch>en

Switch#config t

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)#vlan 10

Switch(config-vlan)#vlan 20

2、指定两个端口fa0/1 和fa0/2

Switch(config)#interface fa0/1

Switch(config-if)#switch mode access

Switch(config-if)#switch access vlan 10

Switch(config-if)#interface fa0/2

Switch(config-if)#switch mode access

Switch(config-if)#switch access vlan 20
