大一建筑构造与识图知识点

1 南充职业技术学院试卷（A 卷）

200 – 200 学年度第 期

考试班级 完 卷 时 间 100分钟

考试科目 《建筑识图与构造》 命 题 人 王 朝 兴

使用教材 高职高专规划教材 教研室主任签字

学 号 考 生 姓 名

总分 一 二 三 四 五 六 七 八 九 十

一、填空题（每空1分，共计25分）

1.常用建筑图纸A2的尺寸BL为____________

2.混凝土材料的图例为____________

3.常用的施工图的种类有________、_________、___________

4.门的代号名称为______________

5.板标注中Φ8@100/200表示__________________________________

6.基础的标注代号为____________,柱子的标注代号为______________

7.结施图标注中6YKB395-4表示_______________________________________

8.建筑基本模数1M=________mm

9.民用建筑物的构造组成部分有_________、__________、_________、________、___________、___________等常见6个

10.普通标准砖的尺寸为______________________

11.针对地下室透水材料，则一般防潮层是设在底层地面以上的_________mm处

12.常见的难燃烧体有___________、___________等

13.变形缝的种类有_____________、____________、_____________

建筑识图与构造知识点

一、建筑识图基础知识

1. 图纸分类

- 施工图：包括平面图、立面图、剖面图、详图等，用于指导施工。

- 结构图：展示建筑结构的布置、类型、尺寸和连接方式。

- 设备图：涉及给排水、暖通空调、电气等设备布局和连接方式。

2. 图纸符号与图例

- 通用符号：用于表示建筑元素，如墙体、门窗、楼梯等。

- 专用符号：针对特定专业，如电气元件、管道配件等。

- 图例：解释图纸中的符号和标记，帮助理解图纸内容。

3. 尺寸标注

- 线性尺寸：表示长度、宽度、高度等。

- 角度尺寸：表示转角和斜边长度。

- 半径/直径尺寸：用于圆形或弧形元素。

4. 比例尺

- 表示图纸与实际尺寸的比例关系，如1:100、1:200等。

二、建筑构造知识

1. 基础构造

- 浅基础：如条形基础、板式基础。

- 深基础：如桩基础、井基础。

2. 墙体构造 - 承重墙：承担建筑重量和传递荷载。

- 非承重墙：分隔空间，不承担重量。

- 墙体材料：砖、混凝土、石材、玻璃等。

3. 楼板与地面构造

- 楼板类型：钢筋混凝土楼板、预应力混凝土楼板等。

- 地面处理：找平层、保温层、防水层、面层。

4. 屋顶构造

- 平屋顶：通常设有防水层和保温层。

- 坡屋顶：利用屋架或桁架支撑，有利于排水。

5. 楼梯构造

- 直梯：简单直接，占地小。

- 螺旋梯：节省空间，造型美观。

- 电梯：用于高层建筑的垂直运输。

6. 门窗构造

- 门窗类型：固定窗、推拉窗、平开窗等。

- 门窗材料：木材、金属、塑料或复合材料。

7. 结构系统

- 框架结构：由梁、柱构成，适用于多层建筑。

- 剪力墙结构：墙体承重，适用于高层建筑。

- 框剪结构：框架与剪力墙结合，提高抗震性能。

大一建筑识图期末考试知识点

大一建筑专业的学习生涯中，识图是一门必修课程，也是非常重要的一门课程。在建筑设计的过程中，识图是必不可少的一环，能够帮助我们更好地理解和传达设计意图。以下是大一建筑识图期末考试的主要知识点。

一、基础的几何图形和线条

在建筑识图中，熟悉和掌握基础的几何图形和线条是十分重要的。包括直线、曲线、圆等基本线条的绘制，以及正方形、长方形、圆形等基本图形的绘制。此外，还需要了解不同线型的表示方法，如实线、虚线、点线等。

二、尺寸和比例

在建筑图纸上，尺寸和比例是非常重要的信息。掌握正确使用比例尺的方法，能够准确地衡量和绘制图纸上的各个元素。另外，了解尺寸标注的方法和规范，能够方便地计量和标记各种建筑元素的尺寸。

三、平面图的绘制 平面图是建筑识图中常用的一种表达方式，它表示了建筑物在平面上的分布和布局。掌握平面图的绘制方法，能够准确地表达建筑物的外形和内部空间的分布。在平面图中，需要注意绘制不同楼层之间的楼梯、走廊、房间等。

四、立面图的绘制

立面图是建筑物的立面投影，是建筑物外观的重要表达方式。通过立面图，可以清晰地了解建筑物的外部形象和细节。在绘制立面图时，需要考虑建筑物的主立面、正立面和侧立面等不同视角，以及外部装饰和构造细节的表达。

五、剖面图的绘制

剖面图是建筑物的截面投影，可以展示建筑物的内部结构和布局。通过剖面图，可以清晰地了解建筑物的高度、楼层分布和内部空间关系。在绘制剖面图时，需要掌握正确的截面位置和投影方法，以及合理的比例和标注方式。

六、构造图的绘制

构造图是建筑物结构的图纸表达方式，它详细描述了建筑物的构造体系和材料。通过构造图，可以了解建筑物的承重结构、柱子、梁、墙等构件的布置和连接方式。在绘制构造图时，需要考虑结构的稳定性和安全性，保证各个构件之间的协调和连贯。

七、图例和图案

在建筑图纸中，图例和图案是对各个元素进行标记和说明的重要方式。图例可以对建筑物的不同部分进行符号化的表示，使阅读者能够更好地理解图纸上的信息。图案可以用于装饰建筑物的外观，表达建筑师的设计理念和创意。

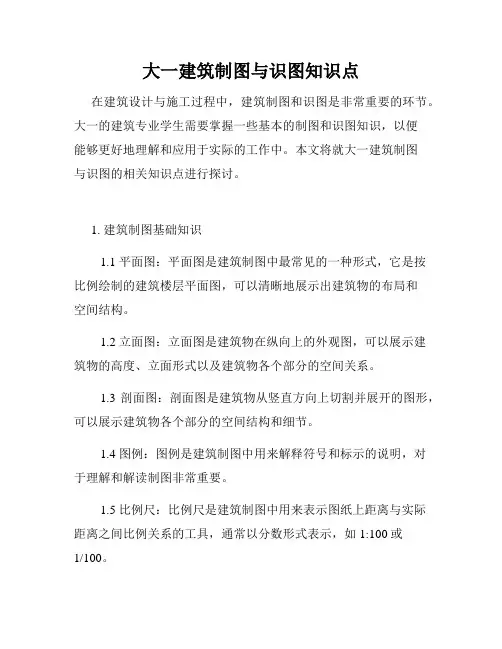

大一建筑制图与识图知识点

在建筑设计与施工过程中，建筑制图和识图是非常重要的环节。大一的建筑专业学生需要掌握一些基本的制图和识图知识，以便能够更好地理解和应用于实际的工作中。本文将就大一建筑制图与识图的相关知识点进行探讨。

1. 建筑制图基础知识

1.1 平面图：平面图是建筑制图中最常见的一种形式，它是按比例绘制的建筑楼层平面图，可以清晰地展示出建筑物的布局和空间结构。

1.2 立面图：立面图是建筑物在纵向上的外观图，可以展示建筑物的高度、立面形式以及建筑物各个部分的空间关系。

1.3 剖面图：剖面图是建筑物从竖直方向上切割并展开的图形，可以展示建筑物各个部分的空间结构和细节。

1.4 图例：图例是建筑制图中用来解释符号和标示的说明，对于理解和解读制图非常重要。

1.5 比例尺：比例尺是建筑制图中用来表示图纸上距离与实际距离之间比例关系的工具，通常以分数形式表示，如1:100或1/100。

2. 基本的建筑制图工具

2.1 绘图仪器：在建筑制图过程中，常用的绘图仪器有铅笔、绘图板、直尺、三角板等。绘图仪器的选择要根据具体情况和需求来进行。

2.2 绘图用纸：建筑制图通常使用专门的绘图纸，有不同尺寸和规格可供选择，如A1、A2、A3等。

2.3 图形符号：建筑制图中使用各种图形符号来表示不同的建筑元素，如墙、门窗、家具等。

2.4 CAD软件：在现代建筑制图中，计算机辅助设计软件（CAD）已经成为不可或缺的工具，它可以提高制图效率和准确性。

3. 基本的建筑识图知识

3.1 分析建筑空间：通过观察平面图、立面图和剖面图，可以对建筑空间进行分析，了解建筑布局、空间层次和交通流线等。

3.2 辨识建筑元素：通过观察建筑制图中的图形符号和标示，可以辨识并理解不同的建筑元素，如墙体、柱子、梁等。 3.3 识别建筑尺寸：通过观察建筑制图中的尺寸标注，可以了解建筑物各个部分的尺寸和比例关系，有助于实际施工和材料采购。
