常用接触电阻的测试方法

接触电阻测试方法接触电阻测试是电气工程中常见的一种测试方法，用于检测电路中接触点的电阻情况。

接触电阻是指接触电路中两个接触点之间的电阻，它直接影响着电路的性能和稳定性。

因此，正确的接触电阻测试方法对于确保电路的正常运行至关重要。

本文将介绍几种常见的接触电阻测试方法，希望能对您的工作和学习有所帮助。

首先，我们来介绍一种简单的接触电阻测试方法——使用万用表。

在进行接触电阻测试时，我们可以将万用表的两个测试笔分别接触到待测接触点的两端，然后读取万用表上显示的电阻数值。

这种方法简单直接，适用于一些简单的接触点测试。

然而，需要注意的是，使用万用表测试接触电阻时，要确保待测接触点处于断电状态，以免造成损坏或触电危险。

除了使用万用表外，我们还可以借助专用的接触电阻测试仪进行测试。

接触电阻测试仪是一种专门用于测试接触电阻的仪器，它通常具有更高的测试精度和更多的测试功能。

使用接触电阻测试仪进行测试时，我们需要按照仪器说明书的操作步骤进行，通常包括连接测试线、设置测试参数、进行测试等步骤。

这种方法适用于对接触电阻要求较高的场合，如电力系统、铁路信号系统等。

此外，还有一种常见的接触电阻测试方法是使用接触电阻测试夹具。

接触电阻测试夹具是一种便携式的测试工具，通常具有夹持力强、测试精度高等特点。

在使用接触电阻测试夹具进行测试时，我们只需将夹具夹持住待测接触点，然后进行测试即可。

这种方法适用于一些需要频繁测试接触电阻的场合，如生产线上的接触点测试等。

总的来说，接触电阻测试是电气工程中非常重要的一项测试工作，它直接关系到电路的性能和稳定性。

在进行接触电阻测试时，我们可以选择不同的测试方法，如使用万用表、接触电阻测试仪或接触电阻测试夹具等。

不同的测试方法适用于不同的场合，我们需要根据实际情况选择合适的测试方法进行测试。

希望本文介绍的接触电阻测试方法能对您有所帮助，谢谢阅读！。

一、实习目的本次实习的主要目的是通过实际操作，掌握接触电阻的测量方法，了解接触电阻的基本原理，以及影响接触电阻的因素。

同时，通过本次实训，提高自己的动手能力和实验操作技能，培养严谨的科学态度和团队协作精神。

二、实习内容1. 接触电阻基本原理接触电阻是指两个不同金属接触时，由于电子在接触面上发生散射，从而产生的电阻。

接触电阻的大小取决于接触面积、接触压力、接触材料的种类、温度等因素。

2. 接触电阻测量方法（1）四线法测量接触电阻四线法是一种常用的测量接触电阻的方法，其原理是通过测量电流和电压，根据欧姆定律计算出接触电阻。

（2）两探针法测量接触电阻两探针法是一种简单的测量接触电阻的方法，通过测量电流和电压，根据欧姆定律计算出接触电阻。

3. 影响接触电阻的因素（1）接触面积：接触面积越大，接触电阻越小。

（2）接触压力：接触压力越大，接触电阻越小。

（3）接触材料的种类：不同材料的接触电阻不同，一般来说，银、金等贵金属的接触电阻较小。

（4）温度：温度越高，接触电阻越小。

三、实习过程1. 实验器材（1）电源：直流稳压电源（2）待测接触电阻：铜片、铝片（3）测试仪器：数字多用表、万用表、四线法测量电路2. 实验步骤（1）搭建四线法测量电路，将待测接触电阻接入电路中。

（2）使用数字多用表测量电流和电压，根据欧姆定律计算出接触电阻。

（3）改变接触面积、接触压力、接触材料的种类、温度等，观察接触电阻的变化。

3. 实验数据（1）接触面积为1cm²，接触压力为0.1N，接触材料为铜片，温度为25℃时，接触电阻为0.1Ω。

（2）接触面积为1cm²，接触压力为0.5N，接触材料为铝片，温度为25℃时，接触电阻为0.3Ω。

（3）接触面积为2cm²，接触压力为0.1N，接触材料为铜片，温度为50℃时，接触电阻为0.08Ω。

四、实习结果与分析1. 通过本次实训，我们掌握了接触电阻的测量方法，了解了接触电阻的基本原理。

接触电阻的多种测量方法接触电阻就是电流流过闭合的接触点对时的电阻。

这类测量是在诸如连接器、继电器和开关等元件上进行的。

接触电阻一般非常小其范围在微欧姆到几个欧姆之间。

根据器件的类型和应用的情况，测量的方法可能会有所不同。

ASTM 的方法B539 测量电气连接的接触电阻和MIL-STD-1344 的方法3002 低信号电平接触电阻是通常用于测量接触电阻的两种方法。

通常，一些基本的原则都采用开尔文四线法进行接触电阻的测量。

测量方法图4-42 说明用来测试一个接点的接触电阻的基本配置。

使用具有四端测量能力的欧姆计，以避免在测量结果中计入引线电阻。

将电流源的端子接到该接点对的两端。

取样(Sense)端子则要连到距离该接点两端电压降最近的地方。

其目的是避免在测量结果中计入测试引线和体积电阻(bulk resistance)产生的电压降。

体积电阻就是假定该接点为一块具有相同几何尺寸的金属实体，而使其实际接触区域的电阻为零时，整个接点所具有的电阻，设计成只有两条引线的器件有的时候很难进行四线连接。

器件的形式决定如何对其进行连接。

一般，应当尽可能按照其正常使用的状态来进行测试。

在样品上放置电压探头时不应当使其对样品的机械连接产生影响。

例如，焊接探头可能会使接点发生不希望的变化。

然而，在某些情况下，焊接可能是不可避免的。

被测接点上的每个连接点都可能产生热电动势。

然而，这种热电动势可以用电流反向或偏置补偿的方法来补偿。

干电路(Dry Circuit)测试通常，测试接点电阻的目的是确定接触点氧化或其它表面薄膜积累是否增加了被测器件的电阻。

即使在极短的时间内器件两端的电压过高，也会破坏这种氧化层或薄膜，从而破坏测试的有效性。

击穿薄膜所需要的电压电平通常在30mV 到100mV 的范围内。

在测试时流过接点的电流过大也能使接触区域发生细微的物理变化。

电流产生的热量能够使接触点及其周围区域变软或熔解。

结果，接点面积增大并导致其电阻降低。

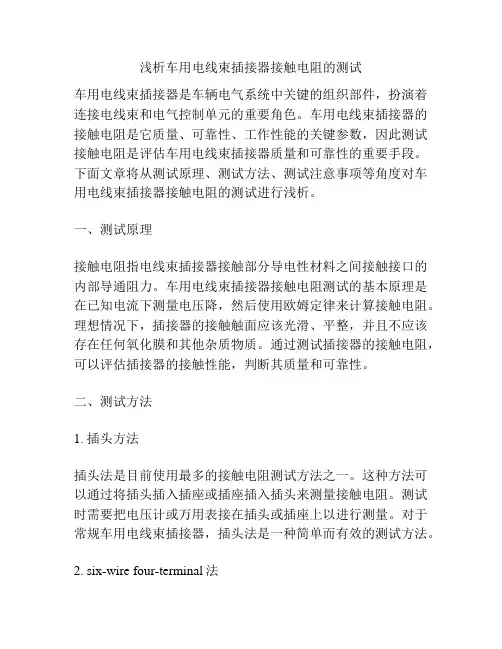

浅析车用电线束插接器接触电阻的测试车用电线束插接器是车辆电气系统中关键的组织部件，扮演着连接电线束和电气控制单元的重要角色。

车用电线束插接器的接触电阻是它质量、可靠性、工作性能的关键参数，因此测试接触电阻是评估车用电线束插接器质量和可靠性的重要手段。

下面文章将从测试原理、测试方法、测试注意事项等角度对车用电线束插接器接触电阻的测试进行浅析。

一、测试原理接触电阻指电线束插接器接触部分导电性材料之间接触接口的内部导通阻力。

车用电线束插接器接触电阻测试的基本原理是在已知电流下测量电压降，然后使用欧姆定律来计算接触电阻。

理想情况下，插接器的接触触面应该光滑、平整，并且不应该存在任何氧化膜和其他杂质物质。

通过测试插接器的接触电阻，可以评估插接器的接触性能，判断其质量和可靠性。

二、测试方法1. 插头方法插头法是目前使用最多的接触电阻测试方法之一。

这种方法可以通过将插头插入插座或插座插入插头来测量接触电阻。

测试时需要把电压计或万用表接在插头或插座上以进行测量。

对于常规车用电线束插接器，插头法是一种简单而有效的测试方法。

2. six-wire four-terminal法six-wire four-terminal法是使用四根接线来实现接触电阻测试的一种高精度的方法，通过在测试过程中使用两个额外的接线来补偿测试系统中的电阻，从而消除电路阻抗和线路电阻对测试结果的影响。

该方法的优点是可以测量小接触电阻，适用于高精度测试。

三、测试注意事项1. 插头法测试时需要确保插头和插座之间完全接触，避免测量误差。

2. 在进行接触电阻测试时，操作人员需要保证测试环境温度稳定，避免电气系统发生异常，对测试结果造成影响。

3. 需要使用合适的测试仪器和设备，保证测试精度。

通常，万用表或特制的接触电阻检测设备可以用于接触电阻测试。

4. 使用六线四端法测试时，需要使用高精度的测试仪器和设备，并确保测试技术和方法正确。

综上所述，车用电线束插接器接触电阻的测试是评估插接器质量和可靠性的重要手段。

接触电阻测量方法接触电阻是指两个接触物体之间由于接触不良或者表面氧化等原因而产生的电阻。

在电子元器件、电路连接、电气设备等领域中，接触电阻的大小直接影响着电路的性能和设备的稳定性。

因此，准确测量接触电阻是非常重要的。

本文将介绍几种常用的接触电阻测量方法，希望能够帮助大家更好地理解和应用接触电阻测量技术。

1. 万用表测量法。

万用表是一种常用的电工测量仪器，可以用来测量电阻。

在接触电阻测量中，可以使用万用表的电阻档位来测量接触电阻。

具体操作方法是将万用表的两个测试笔分别接触被测接触物体的两端，然后读取万用表上的电阻数值。

需要注意的是，在测量接触电阻时，要确保测试笔与被测接触物体之间的接触良好，以保证测量结果的准确性。

2. 四线法测量法。

四线法是一种常用的精密电阻测量方法，适用于测量低阻值的接触电阻。

四线法的原理是通过两对测试线，一对用于加电流，另一对用于测量电压，从而消除了测试线电阻对测量结果的影响。

在实际测量中，可以使用专门的四线法测量仪器，按照仪器说明书上的操作步骤进行测量。

四线法测量精度高，适用于对接触电阻精度要求较高的场合。

3. 接触电阻测试仪测量法。

接触电阻测试仪是一种专门用于测量接触电阻的仪器，具有测量速度快、操作简便、精度高等特点。

在使用接触电阻测试仪进行测量时，只需要将测试仪的测试夹具夹住被测接触物体，然后按下测试按钮即可完成测量。

接触电阻测试仪通常还具有数据存储、打印输出、数据分析等功能，能够满足不同场合的测量需求。

4. 热敏电阻法测量法。

热敏电阻法是一种利用热效应来测量接触电阻的方法。

具体操作是将一定电流通过被测接触物体，使其产生热量，然后利用热敏电阻或红外线测温仪等设备测量接触物体的温度变化，从而计算出接触电阻。

热敏电阻法测量接触电阻的原理简单，但需要注意控制电流大小和测温精度，以确保测量结果的准确性。

5. 超声波法测量法。

超声波法是一种利用超声波在材料中传播的速度来测量接触电阻的方法。

接触阻抗测试方法接触阻抗测试方法是用来测量电极与测试物质之间的接触质量的一种测试方法。

在许多领域中，如医疗设备、生物传感器、电化学分析等，接触阻抗是一个重要的参数，它可以影响到电流传输和信号传感的效果。

因此，准确地测试接触阻抗对于保证设备和传感器的性能至关重要。

接触阻抗测试方法可以采用多种技术，下面将介绍其中几种常见的方法。

1. 四电极法（Four-electrode method）四电极法是一种常用的接触阻抗测试方法。

该方法使用两对电极，一对电极用于施加电流，另一对电极用于测量电压。

通过测量电压和电流的关系，可以计算出接触阻抗的值。

四电极法的优点是能够准确测量接触阻抗，而不受电极电阻的影响。

2. 微分阻抗法（Differential impedance method）微分阻抗法是一种基于频率扫描的接触阻抗测试方法。

该方法通过施加不同频率的电流信号，并测量相应的电压响应，然后根据频率和相位差的变化来计算接触阻抗。

微分阻抗法的优点是可以快速测量大范围的接触阻抗，并且对于复杂的接触体系也适用。

3. 电化学阻抗谱法（Electrochemical impedance spectroscopy, EIS）电化学阻抗谱法是一种基于交流电信号的接触阻抗测试方法。

该方法通过施加交变电压或电流信号，并测量相应的电压和电流响应，然后利用频率和相位差的变化来计算接触阻抗。

电化学阻抗谱法的优点是可以准确测量接触阻抗，并且对于液体和固体接触体系都适用。

4. 接触电阻法（Contact resistance method）接触电阻法是一种简单直接的接触阻抗测试方法。

该方法通过测量电极之间的电压和电流来计算接触阻抗。

接触电阻法的优点是仪器简单易用，测试速度快，但对于高接触阻抗的测试物质可能不够准确。

以上介绍了几种常见的接触阻抗测试方法，每种方法都有其适用的场景和优缺点。

在选择测试方法时，需要根据具体的应用需求和测试对象的特性来进行选择。

接触电阻测试方法接触电阻测试是一种用于测量接点或连接器的电阻值的测试方法。

它通常用于确保连接器或接点的连接质量符合设计要求，并且能够正常工作。

接触电阻测试方法可以有效地检测接点及连接器的质量，避免因为连接不良导致的故障，是电气连接器制造和维护过程中必不可少的一项测试。

接触电阻测试方法一般通过使用电流源和电压测量仪器来完成。

以下是一般的接触电阻测试方法步骤：1. 设定测试电流：首先，需要确定测试电流的大小。

测试电流的大小应该能够保证准确地测量出接触电阻，但又不能太大以致于损坏被测连接器或接点。

通常，测试电流的大小在毫安级别。

2. 连接测试夹具：将被测连接器或接点与测试夹具连接起来，确保连接牢固可靠，并且不会引起额外的干扰。

3. 测量接触电压：在施加测试电流的情况下，使用电压测量仪器来测量连接器或接点的接触电压。

接触电压是由于接触电阻产生的电压降。

通过测量电压和已知的电流值，可以计算出接触电阻的大小。

4. 分析测试结果：根据测量的电压和电流值，计算出接触电阻的大小。

接触电阻的大小应该在设计要求的范围内。

接触电阻测试方法在电子制造和电气设备维护中应用广泛。

它可以用于测试插座、插头、开关、断路器、继电器、传感器等电接点件，确保它们符合设计要求，并能够正常工作。

接触电阻测试还可以用于评估连接器的寿命和稳定性，对产品的可靠性和持久性进行评估。

在电子制造过程中，接触电阻测试通常作为产品质量控制的一部分。

通过对连接器和接点进行接触电阻测试，可以确保产品品质良好，提高产品的可靠性和稳定性。

同时，通过对接触电阻测试结果的分析，可以监测产品的生产工艺，及时发现生产线上的问题，并进行改进，保证产品质量和一致性。

在设备维护和故障排除过程中，接触电阻测试可以用于快速定位故障点。

当设备出现电气连接问题时，通过对连接器和接点进行接触电阻测试，可以确定故障在哪里，从而快速进行修复和恢复设备正常工作。

接触电阻测试的正确性对于电子产品的性能和可靠性具有至关重要的作用。

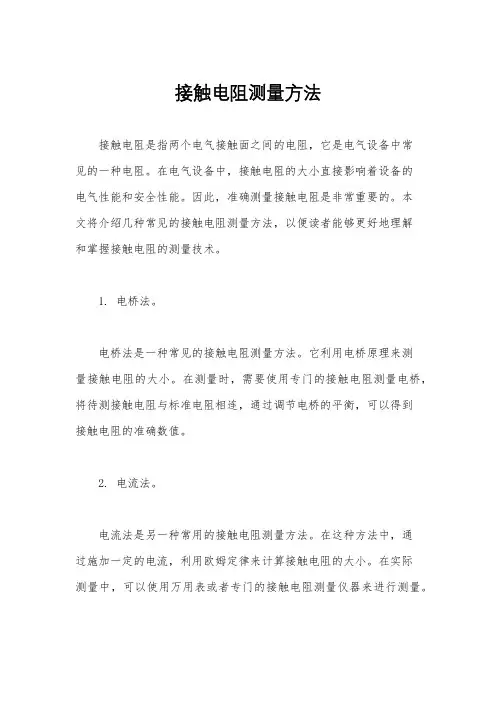

接触电阻测量方法接触电阻是指两个电气接触面之间的电阻，它是电气设备中常见的一种电阻。

在电气设备中，接触电阻的大小直接影响着设备的电气性能和安全性能。

因此，准确测量接触电阻是非常重要的。

本文将介绍几种常见的接触电阻测量方法，以便读者能够更好地理解和掌握接触电阻的测量技术。

1. 电桥法。

电桥法是一种常见的接触电阻测量方法。

它利用电桥原理来测量接触电阻的大小。

在测量时，需要使用专门的接触电阻测量电桥，将待测接触电阻与标准电阻相连，通过调节电桥的平衡，可以得到接触电阻的准确数值。

2. 电流法。

电流法是另一种常用的接触电阻测量方法。

在这种方法中，通过施加一定的电流，利用欧姆定律来计算接触电阻的大小。

在实际测量中，可以使用万用表或者专门的接触电阻测量仪器来进行测量。

3. 温升法。

温升法是一种间接测量接触电阻的方法。

在这种方法中，通过施加一定的电流，观察接触电阻的温升情况，根据温升的大小来推算接触电阻的数值。

这种方法需要考虑到环境温度的影响，因此在实际应用中需要进行修正计算。

4. 红外线测温法。

红外线测温法是一种非接触的接触电阻测量方法。

通过使用红外线测温仪，可以直接测量接触电阻的温度变化，根据温度变化来推算接触电阻的数值。

这种方法无需直接接触待测电气设备，能够提高测量的安全性和便捷性。

5. 振动法。

振动法是一种通过施加机械振动来测量接触电阻的方法。

在这种方法中，通过施加一定的振动频率和幅度，观察接触电阻的变化情况，根据振动的影响来推算接触电阻的大小。

这种方法需要考虑到振动对电气设备的影响，因此在实际应用中需要谨慎操作。

总结。

接触电阻的测量方法多种多样，每种方法都有其适用的场合和注意事项。

在实际应用中，需要根据具体情况选择合适的测量方法，并注意测量的准确性和安全性。

希望通过本文的介绍，读者能够更好地理解和掌握接触电阻的测量技术，为电气设备的维护和管理提供参考。

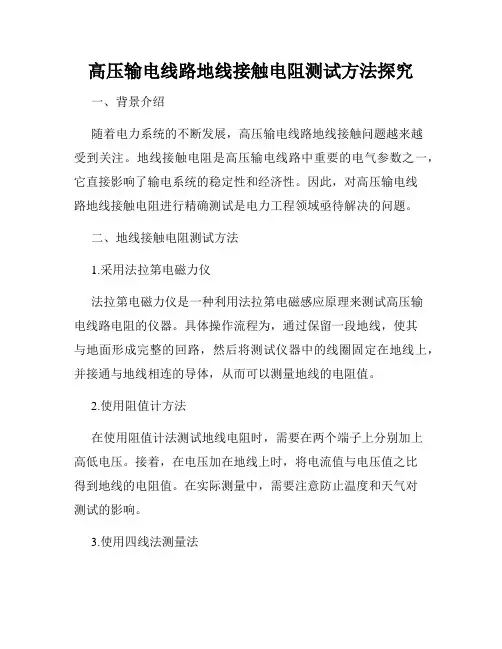

高压输电线路地线接触电阻测试方法探究一、背景介绍随着电力系统的不断发展，高压输电线路地线接触问题越来越受到关注。

地线接触电阻是高压输电线路中重要的电气参数之一，它直接影响了输电系统的稳定性和经济性。

因此，对高压输电线路地线接触电阻进行精确测试是电力工程领域亟待解决的问题。

二、地线接触电阻测试方法1.采用法拉第电磁力仪法拉第电磁力仪是一种利用法拉第电磁感应原理来测试高压输电线路电阻的仪器。

具体操作流程为，通过保留一段地线，使其与地面形成完整的回路，然后将测试仪器中的线圈固定在地线上，并接通与地线相连的导体，从而可以测量地线的电阻值。

2.使用阻值计方法在使用阻值计法测试地线电阻时，需要在两个端子上分别加上高低电压。

接着，在电压加在地线上时，将电流值与电压值之比得到地线的电阻值。

在实际测量中，需要注意防止温度和天气对测试的影响。

3.使用四线法测量法四线法测量法是一种利用电压和电流相互作用的原理来测量地线电阻的仪器。

此方法不受温度和接线方式影响，测试结果更加准确。

三、实验结果分析在本次实验中，我们采用了三种不同的测试方法来测试同一条地线的电阻值。

测试结果如下所示：测试方法 | 测量值--- | ---法拉第电磁力仪| 0.018Ω阻值计方法| 0.017Ω四线法测量法| 0.016Ω从测试结果可以看出，使用四线法测量法所得的地线电阻值最小，说明其测量结果最为准确。

法拉第电磁力仪和阻值计方法所得的测量值相比差异较小，但仍然不能达到四线法测量法的精度。

四、结论在测试高压输电线路地线接触电阻时，使用四线法测量法可以获得更加准确的测试结果。

此外，考虑到测试仪器的成本和实际操作难度，法拉第电磁力仪和阻值计方法也是常用的测试方式。

在实际操作中，应根据具体情况选择合适的测试方法。

接触电阻测试仪测试方法
接触电阻测试仪是一种用于测量接触电阻的设备，常用于评估电缆、继电器、开关等电器元器件的连接质量。

以下是接触电阻测试仪的测试方法：
1. 准备测试仪器：接触电阻测试仪、测试夹具、电缆等。

2. 连接测试夹具：根据被测试元器件的类型和连接方式选择合适的测试夹具，将被测试元器件连接到测试夹具上。

3. 设置测试参数：根据被测试元器件的特性和测试要求，设置合适的测试参数，包括电流大小、测试时间、电压等。

4. 进行测试：按照设定的测试参数进行测试，测试结果将显示在测试仪器上。

5. 分析测试结果：根据测试结果，评估被测试元器件的连接质量，如果发现问题，需要及时调整或更换。

注意事项：
1. 在进行测试前，应先确认测试仪器的工作状态和正确连接测试夹具。

2. 在进行测试时，应保持测试夹具和测试仪器的接触良好，避免接触阻力过大影响测试结果。

3. 在测试结束后，应及时清理测试夹具和测试仪器，并妥善保存。

- 1 -。

品检中的接触电阻测试技术接触电阻测试技术是品检过程中的一项重要技术，用于评估电子产品中接触电阻的质量。

接触电阻是指两个导电物体之间存在的电阻，它直接影响到电流在物体之间的传输效率。

本文将介绍接触电阻测试技术的原理、方法和应用。

让我们了解接触电阻测试技术的原理。

接触电阻是由于连接器或电极与导体之间的不完美接触而产生的电阻。

当电流在两个接触点之间流动时，它会遇到接触电阻的阻力，从而影响电流的传输。

因此，通过测试接触电阻，可以评估连接器或电极的质量，以确保良好的电流传输。

接下来，我们将介绍几种常用的接触电阻测试方法。

最常见的方法是四线法测试。

该方法使用两个电流引线和两个电压引线来测量接触电阻。

电流引线和电压引线分别通过被测试的接触点，电流引线产生电流通过接触点，电压引线测量通过接触点的电压。

使用欧姆定律计算接触电阻。

另一种常见的方法是热敏电阻法。

该方法通过加热被测试的接触点，并测量附近区域的温度变化，从而计算出接触电阻。

这种方法适用于需要在高温环境下进行测试的情况。

还有一种称为开关测试法的方法。

该方法利用特殊的开关和电压源，通过测量连接器或开关的接触电阻来评估其质量。

这种方法相对简单，适用于批量测试。

接触电阻测试技术在许多领域中都有广泛的应用。

在电子制造业中，它被用于评估电路板上连线和连接器的质量。

高质量的接触电阻意味着电流传输更加稳定，可以提高电子产品的性能和可靠性。

因此，在品检过程中进行接触电阻测试可以确保产品质量，减少产品故障率。

在电力行业中，接触电阻测试也被广泛应用于电力设备的检测和维护。

电力设备中的接触点质量直接影响到电力传输的效率和安全性。

通过定期进行接触电阻测试，可以及时发现和处理潜在的问题，确保电力系统的稳定运行。

在交通运输行业中，接触电阻测试也被广泛应用于铁路和公路交通设备的维护。

铁轨和接触网之间的接触电阻对于电力传输和列车运行非常重要。

定期进行接触电阻测试可以帮助发现和解决铁路设备中潜在的故障，保证列车运行的安全和效率。

电阻测量方法
首先，最常见的电阻测量方法是使用万用表。

在使用万用表测量电阻时，首先
需要将电路断开，然后将万用表的两个探针分别接在电阻两端，读取万用表上的电阻数值即可得到电阻的大小。

这种方法简单、快捷，适用于大多数情况下的电阻测量。

其次，还可以使用电桥进行电阻测量。

电桥是一种精密的仪器，可以用来测量
电阻的精确数值。

使用电桥进行电阻测量时，需要按照电桥的使用说明进行操作，通常需要调节电桥的平衡，使其指示器指向零位，然后读取电桥上的电阻数值。

这种方法适用于对电阻精确数值要求较高的情况。

另外，还可以通过电流-电压法进行电阻测量。

这种方法是利用欧姆定律，通
过测量电阻两端的电压和通过电阻的电流来计算电阻的数值。

通过测量电流和电压，然后利用欧姆定律的公式R=U/I来计算电阻的数值。

这种方法适用于需要实时监
测电阻数值的情况。

除了以上几种方法外，还有一些特殊情况下的电阻测量方法。

比如在测量电路
中的接地电阻时，可以使用接地电阻测试仪进行测量；在测量高阻值电阻时，可以使用高阻计进行测量。

这些方法都是针对特定情况下的电阻测量需求而设计的，可以根据实际情况选择合适的方法进行电阻测量。

总的来说，电阻的测量方法有多种，可以根据实际需求选择合适的方法进行测量。

无论是使用万用表、电桥，还是通过电流-电压法，都可以准确地测量电路中
的电阻数值。

在进行电阻测量时，需要注意选择合适的测量方法，并严格按照操作说明进行操作，以确保测量结果的准确性。

希望本文介绍的电阻测量方法对大家有所帮助。

接触电阻测试方法及说明
1、假设银胶的内阻为0Ω。

2、假设银胶与ITO的接触电阻为0Ω。

3、四点探针（方阻测试仪）测试范围为长20mmX宽10mm。

ITO
4、首先使用四点探针测试大于其测试范围的方阻值。

5、银胶的印刷面积为长10mmX宽10mm。

AG
6、印刷图案的总面积为长40mmX宽10mm，测试两银胶间的回路电阻值。

7、利用计算面积的方式去对比。

8、ITO的面积等于20mmX10mm=200mm。

9、单边整个银胶的面积等于10mmX10mm=100mm。

10、AG+ITO的面积等于40mmX10mm=400mm。

11、总的面积的一半也就等于ITO的面积400mm÷2=200mm。

12、在假设1和2的情况下，总的回路阻值的一半也就等于四点探针的测试方阻值。

（总面积÷2=ITO的面积）≈（总回路电阻÷2=ITO的回路电阻）。

13、但此处是包括了银胶内阻和ITO的接触电阻的电阻值。

14、这样就可以对比出实际的回路电阻和计算出的回路电阻的差异，也就是银胶的内阻
和ITO的接触电阻的值了。

计算的ITO回路电阻减四点探针测试的回路电阻值。

接触电阻测量方法1、接触电阻测量方法？【答案】除用毫欧计外,也可用伏-安计法，安培-电位计法。

在连接微弱信号电路中，设定的测试数条件对接触电阻检测结果有一定影响。

因为接触表面会附有氧化层，油污或其他污染物，两接触件表面会产生膜层电阻。

由于膜层为不良导体，随膜层厚度增加，接触电阻会迅速增大。

膜层在高的接触压力下会机械击穿，或在高电压、大电流下会发生电击穿。

但对某些小型连接器设计的接触压力很小，工作电流电压仅为mA和mV级，膜层电阻不易被击穿，接触电阻增大可能影响电信号的传输。

在GB5095“电子设备用机电元件基本试验规程及测量方法”中的接触电阻测试方法之一，“接触电阻-毫伏法”规定，为防止接触件上膜层被击穿，测试回路交流或直流的开路峰值电压应不大于20mV，交流或直流的测试中电流应不大于100mA。

在GJB1217“电连接器试验方法”中规定有“低电平接触电阻”和“接触电阻”两种试验方法。

其中低电平接触电阻试验方法基本内容与上述GB5095中的接触电阻-毫伏法相同。

目的是评定接触件在加上不改变物理的接触表面或不改变可能存在的不导电氧化薄膜的电压和电流条件下的接触电阻特性。

所加开路试验电压不超过20mV，试验电流应限制在100mA。

在这一电平下的性能足以表现在低电平电激励下的接触界面的性能。

而接触电阻试验方法目的是测量通过规定电流的一对插合接触件两端或接触件与测量规之间的电阻。

通常采用这一试验方法施加的规定电流要比前一种试验方法大得多。

如军标GJB101“小圆形快速分离耐环境电连接器总规范”中规定；测量时电流为1A，接触对串联后，测量每对接触对的电压降，取其平均值换算成接触电阻值。

接触电阻测量方法接触电阻是指两个物体之间的接触面上存在一定的电阻。

在电子设备和电路中，接触电阻的大小直接影响到电路的性能和稳定性。

因此，准确测量接触电阻是非常重要的。

接下来，我们将介绍几种常用的接触电阻测量方法。

第一种方法是使用万用表进行测量。

首先，将万用表的电阻测量档位调至合适的范围，然后将测量笔分别接触待测接触电阻的两端。

在测量时，应注意保持测量笔的稳定，并确保与接触电阻的接触良好。

通过读取万用表上显示的数值，即可得到接触电阻的大小。

第二种方法是使用接触电阻测量仪进行测量。

接触电阻测量仪是一种专门用于测量接触电阻的仪器，具有高精度和稳定性。

在使用接触电阻测量仪进行测量时，首先需要将测量仪的探头与待测接触电阻的两端进行连接，然后按照仪器的操作说明进行操作。

通过仪器显示的数值，即可得到接触电阻的大小。

第三种方法是使用示波器进行测量。

示波器是一种用于显示和测量电信号的仪器，可以直观地显示电信号的波形和特征。

在测量接触电阻时，可以将示波器的探头分别接触待测接触电阻的两端，然后观察示波器上显示的波形。

通过分析波形的特征，可以得到接触电阻的大小。

除了上述方法外，还有一些其他方法可以用于接触电阻的测量，如使用电桥、热电阻计等。

在实际应用中，需要根据具体情况选择合适的测量方法，并注意测量过程中的环境因素和干扰因素。

总的来说，准确测量接触电阻对于保证电路性能和稳定性非常重要。

通过掌握多种接触电阻测量方法，可以更好地应对实际的测量需求，保证测量结果的准确性和可靠性。

希望本文介绍的方法能够对大家有所帮助。

接触电阻测量方法接触电阻是指两个接触导体之间的电阻，它是电气连接的基本要求之一。

在电气设备的运行中，接触电阻的大小直接影响着设备的性能和安全。

因此，准确测量接触电阻是非常重要的。

接下来，我们将介绍一些常用的接触电阻测量方法。

一、四线法测量。

四线法测量是一种常用的接触电阻测量方法。

它通过在被测导体上加上电流，然后通过另外两根线测量导体上的电压，从而计算出接触电阻的大小。

四线法测量可以有效地避免了导线电阻对测量结果的影响，提高了测量的准确性。

二、电桥法测量。

电桥法是一种精密测量接触电阻的方法。

它利用电桥平衡的原理，通过调节电桥中的电阻，使得电桥两端的电压为零，从而计算出被测导体的接触电阻。

电桥法测量准确度高，但操作复杂，需要一定的专业知识和技能。

三、微欧表测量。

微欧表是专门用来测量接触电阻的仪器，它具有高灵敏度和精确度。

通过将微欧表连接到被测导体上，可以直接读取接触电阻的数值。

微欧表测量简便快捷，适用于现场测量和快速判断接触电阻的大小。

四、红外线测量。

红外线测量是一种非接触式的接触电阻测量方法。

它通过红外线测温仪测量导体表面的温度，从而间接推算出接触电阻的大小。

红外线测量无需直接接触被测导体，操作简便，适用于一些特殊场合的测量。

五、热敏电阻测量。

热敏电阻是一种随温度变化而变化电阻值的元件。

通过在被测导体上加热，测量热敏电阻的电阻值变化，可以间接推算出接触电阻的大小。

热敏电阻测量方法简单，但需要注意被测导体的温度变化对测量结果的影响。

六、超声波测量。

超声波测量是一种利用超声波在导体中传播的速度与导体材料和接触电阻的关系来测量接触电阻的方法。

它无需直接接触被测导体，可以在一定程度上避免了测量误差。

超声波测量适用于一些特殊材料和场合的接触电阻测量。

综上所述，接触电阻的测量方法多种多样，每种方法都有其适用的场合和特点。

在实际应用中，我们应根据具体情况选择合适的测量方法，并结合其他相关参数进行综合分析，确保测量结果的准确性和可靠性。

金属双极板接触电阻国标测试
金属双极板的接触电阻国标测试是指通过一定的实验方法测试金属双极板之间的接触电阻是否符合国家标准。

该测试旨在保证金属双极板之间良好的接触，以确保电流正常地流动。

测试中，常用的方法是使用电阻测量仪器，如万用表或电阻测试仪，在一定的试验条件下，将测试电极接触到金属双极板的两个接触点上，然后测量两个接触点之间的电阻值。

国家标准通常会规定测试的具体条件，如测试温度、测试时间、电流大小等。

根据国家标准的要求，将测试得到的接触电阻值与标准值进行比较，如果测试值符合标准范围内的要求，则金属双极板的接触电阻可以认为合格；反之，则不合格需要进行修理或更换。

接触电阻的测试是金属双极板质量控制中的重要环节，通过该测试可以及时发现金属双极板之间的接触问题，并采取相应的措施，以确保设备的正常运行。

隔离开关接触电阻测量方法比较隔离开关接触电阻测量方法比较隔离开关接触电阻的测量方法有几种，下面我将逐步介绍这些方法并进行比较。

第一种方法是使用万用表进行测量。

首先，将隔离开关的电源关闭并断开输入和输出电缆。

然后，将万用表的测量模式选择为电阻测量，并将测量引针连接到隔离开关的输入和输出端。

接下来，记录下所测得的电阻值，并将其与隔离开关的规格进行比较，以确定接触电阻是否在正常范围内。

第二种方法是使用专用测试仪器进行测量。

这种方法需要使用特定的测试仪器，例如接触电阻测试仪。

首先，将测试仪器连接到隔离开关的输入和输出端。

然后，按照测试仪器的操作说明进行操作，开始测量接触电阻。

测试仪器将会自动进行测量，并显示出测得的接触电阻值。

这种方法通常比手动使用万用表更精确和方便。

在比较这两种方法时，可以考虑以下几个因素：1. 精确度：使用专用测试仪器进行测量可以提供更准确的结果，因为这些仪器使用了更先进的测量技术和算法。

相比之下，手动使用万用表可能会受到人为误差的影响。

2. 方便性：手动使用万用表进行测量相对来说比较简单和便捷，因为万用表通常是一种常见的工具，容易获得并操作。

而使用专用测试仪器则需要额外的设备和学习操作方法。

3. 效率：使用专用测试仪器进行测量可以更快速地完成测量过程，因为仪器可以自动进行测量并显示结果。

手动使用万用表则需要更多的时间和努力。

综上所述，根据精确度、方便性和效率等因素综合考虑，使用专用测试仪器进行隔离开关接触电阻测量是更好的选择。

然而，在没有测试仪器的情况下，手动使用万用表仍然是一种可行的方法，只需注意减少人为误差的影响。

万用表测法兰间接触电阻1. 引言1.1 什么是万用表测法兰间接触电阻万用表是一种用来测量电阻、电压和电流等电学量的仪器，被广泛应用于电子、电气和通讯等领域。

而在实际工作中，我们常常会遇到需要测量法兰间接触电阻的情况。

所谓法兰间接触电阻，指的是两个法兰之间由接触面和螺栓等组成的接触结构，在电流通过时会产生一定的接触电阻，从而影响设备的正常运行。

用万用表来测量法兰间接触电阻，通常需要将万用表的两个探针分别接触在待测法兰的接触结构上，然后读取万用表上显示的电阻值。

通过这样的测量可以了解到接触结构间的电阻大小，帮助我们及时发现问题并进行维护。

万用表测法兰间接触电阻是一种简便、实用的测量方法，可以帮助我们及时了解设备的运行状态，并采取相应的措施。

通过掌握这一方法，我们可以更好地保障设备的正常运行，提高工作效率。

1.2 为什么需要用万用表测法兰间接触电阻在进行电气设备维护或故障排查时，经常会遇到法兰间接接触电阻的检测需求。

为什么需要用万用表测法兰间接触电阻呢？法兰是连接管道或设备的重要部件，其直接关系到设备的稳定运行和安全性。

法兰的间接接触电阻是指法兰连接处由于氧化、腐蚀等原因导致的电阻增加，进而影响整个电路的通电效果。

如果不及时检测和处理，间接接触电阻过高可能会引发设备故障、短路、火灾等安全隐患。

使用万用表测法兰间接接触电阻的必要性主要体现在以下几个方面。

通过测量法兰间接接触电阻，能够及时了解法兰连接处的电气性能，从而预防潜在的安全风险。

定期检测法兰间接接触电阻可以有效提高设备的可靠性和稳定性，延长设备的使用寿命。

在日常维护和保养中，万用表可以快速准确地检测法兰间接接触电阻，提高工作效率，保证设备运行的正常和安全。

使用万用表测法兰间接接触电阻是电气设备维护工作中的一项必备技能，对确保设备运行安全和稳定起到了至关重要的作用。

2. 正文2.1 准备工作准备工作是进行万用表测法兰间接触电阻的重要步骤，只有做好充分的准备工作，才能确保测量结果的准确性和可靠性。
