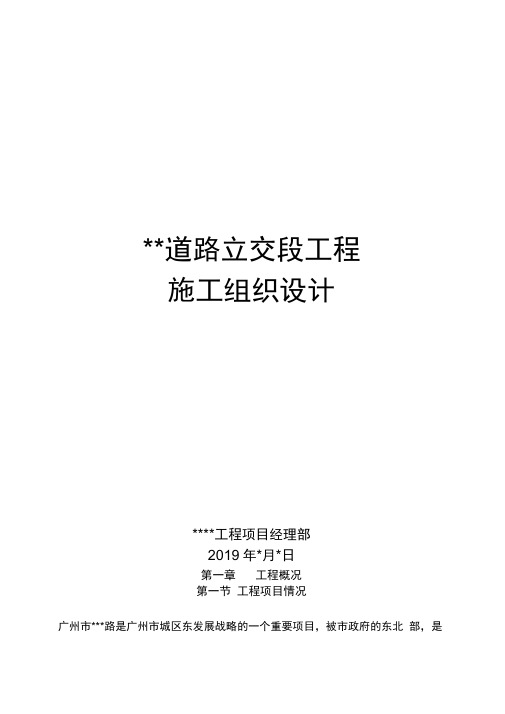

**道路立交段工程施工组织设计****工程项目经理部2019年*月*日第一章工程概况第一节工程项目情况广州市***路是广州市城区东发展战略的一个重要项目，被市政府的东北部，是一条新规划的城市主干道，它西起沙河地区的***路，东至***镇的***路，全长33.065公里，本工程为***路工程华南立交段，里程为K3+500〜K4+900，共1400m,其中包括互通立交一座，以华南立交东北界限的收费站为界，以南部分属本工程范围，包括一条高架桥E线，地道L线，匝道J线，另外，E、F、G、N线的一部分属华南路工程范围，沿线有一25X2m 的排水渠箱并横穿主线至铁路涵洞。

路面结构从一而上为30cm厚6%的水泥石屑稳定层，25cm沥青道面，道路宽度为60m （路幅为10.5+15.5+8+15.5+10.5）;路面横坡轩行道2.0%,人行道1%,人行道路面从下而上为12cm6%水泥石屑稳定层，30X30X5人行道预制块。

桥梁下部结构基础采用①120钻孔灌注桩，以端承桩为主，入微风化岩层；主线处选用方形墩柱，匝道（J线）处选用圆端头扁柱；上部结构主线采用双向2%横坡，均由梁底楔块调整；主线及匝道的桥孔均采用现浇钢筋砼箱梁结构；桥面铺装为沥青砼结构；伸缩缝采用粘结型伸缩缝；地道为现浇砼箱形结构。

排水采用雨、污水分流制排水系统，污水管排往规划猎德和黄沙围污水厂；管材全部采用机制承插式钢筋砼圆管；接口采用1: 2水泥砂抹带；雨水管采用A式基础，污水管采用B式基础；全部检查井，沉砂井采用马路甲式，井面标高平路面；渠箱接顺上游华南路的渠箱及下流的铁道涵洞。

第二节工程地点情况和施工条件一、施工现场由于为新规划的城市主干道，线路上基本无旧路或路基，多为家田及水塘、小山丘等，线路范围地势起伏较大，挖填土方工程较大。

二、地质情况本线路大致沿瘦狗岭断裂南侧进行，基岩为白垩子、陆相碎屑沉积岩，其土多为山前洪积平原及剥蚀残丘，具体为人工堆积层，洪积层及残积层。

第1篇一、工程概况本工程位于我国某城市三环路，全长约30公里，其中钢箱梁段约15公里。

本方案针对三环路钢箱梁段进行施工，主要包括以下内容：1. 工程范围：三环路钢箱梁段，全长约15公里。

2. 结构形式：钢箱梁采用预应力混凝土连续梁结构，梁高1.8m，跨径45m，单箱四室。

3. 施工周期：预计施工周期为2年。

二、施工组织设计1. 施工队伍（1）项目经理部：负责整个项目的施工组织、协调、指挥和管理工作。

（2）工程技术部：负责施工图纸的审核、施工方案的编制、技术交底、施工质量监督等工作。

（3）安全质量部：负责施工过程中的安全、质量监督，确保工程顺利进行。

（4）材料设备部：负责材料、设备的采购、验收、保管、调配等工作。

（5）现场施工部：负责现场施工的组织实施、进度控制、质量保证等工作。

2. 施工进度计划（1）施工准备阶段：1个月（2）基础施工阶段：6个月（3）钢箱梁制造阶段：4个月（4）钢箱梁运输、安装阶段：3个月（5）桥梁附属设施施工阶段：2个月（6）竣工验收阶段：1个月三、施工方案1. 钢箱梁制造（1）材料：选用优质钢材，符合国家标准。

（2）设备：采用先进的焊接、切割、卷板、矫正等设备。

（3）工艺流程：下料→矫正→切割→焊接→组装→焊接→检测→防腐→包装。

2. 钢箱梁运输（1）运输方式：采用大型平板拖车运输。

（2）运输路线：根据现场实际情况，制定合理的运输路线。

（3）运输要求：确保钢箱梁在运输过程中安全、无损。

3. 钢箱梁安装（1）安装顺序：先安装桥墩，再安装钢箱梁。

（2）安装方法：采用吊装设备进行安装。

（3）安装要求：确保钢箱梁安装位置准确、牢固。

4. 钢箱梁焊接（1）焊接材料：选用高性能焊接材料，符合国家标准。

（2）焊接设备：采用先进的焊接设备，确保焊接质量。

（3）焊接工艺：采用双面焊接、多层焊接、预热、后热等工艺。

（4）焊接要求：确保焊接质量，满足设计要求。

5. 钢箱梁防腐（1）防腐材料：选用高性能防腐涂料，符合国家标准。

施工组织设计一、工程概况：1．工程简述：（1）工程位置某立交位于高明大桥东岸，龙高公路与樵高公路的交汇处，属佛山市干线公路建设网总体规划之一的广海中线。

立交向西通过高明大桥到达高明区，向东通过龙高公路与佛开高速公路、325国道相接，向北通过樵高公路到达南海区西樵镇。

2．主要技术指标：（1）某立交为全互通式立交，匝道全长3673米，宽12.5米，设匝道桥3座，其中1-25米简支箱梁桥2座，桥宽16.25；20+25+20米3跨连续箱桥梁1座，桥宽12.5米。

（2）计算行车速度为40公里/小时。

（3）设计荷载为汽车—超20级，挂车—120级。

（4）路基宽度：龙高路和樵高路路基全宽36.0米，其横断面布置为：2.25m(土路肩)+2.0m(硬路肩)+0.5m(路缘带)+3X3.75m(行车道)+0.5m(路缘带)+2.0m(硬路肩)+2.25m(土路肩)。

A、B、C、D、E、F匝道：12.5米，其横断面布置为：0.75m(土路肩)+0.5m(路缘带)+2X3.75m( 行车道)+0.5m(路缘带)+2.5m(硬路肩)+075m(土路肩)=12.5m。

J匝道：13.0米，其横断面布置为：0.75m(土路肩)+1.25m(硬路肩)+3.75m(行车道)+2X0.75m(路缘带)+3.75m(行车道)+0.75m(土路肩)=13.0m。

（5）匝道路面结构为：26厘米厚砼面层+25厘米厚水泥稳定级配碎石基层+15厘米厚水泥石屑底基层。

（6）桥下净空：≥5米。

（7）设计洪水频率为：大中小桥及路基1/100。

（8）桥涵按地震烈度7度设计。

3．主要工程量：（1）本工程匝道全长3673米，宽12.5米，其中路基挖方为3.5万立方米，路基填方为11.7立方米，预压及超载顶压约 1.1万立方米。

软基处理段长738实，袋装砂井91356延米，土工格棚19885平方米。

（2）路基防护：填方边坡防护：当填方高度小于2m时，坡面采用植草皮防护；当填方高度大于2m时，采用拱型防护，拱型内植草，坡脚处均设置浆砌片石护脚加固。

施工组织设计一、工程概况:本工程为西安广上灞河大桥工程项目，路线全长8.316，本标段为B标段，引道路基、路面工程，全长5.816 Km，本项目路基宽度为17m，行车道宽度为14 m，两侧硬路肩宽度各为1.5 m。

路线起点部分利用建设中的二环路，与二环路纵横均一直顺接，终点位于绕城北线新筑立交出口，大桥位于灞桥区灞桥镇上桥梓村与未央区辛家庙街道办事处广大门村处的浐河、灞河上，引道位于灞桥区灞桥镇雾庄村、张围村、黄邓大队、谢一大队和未央区辛家庙街道办事处新房村。

技术指标1、设计荷载：汽车—超20级，挂车—120。

2、路面净宽：净—14米（行车道）+1.5×2米（人行道）。

3、计算行车速度：80 Km/h。

4、平曲线最小半径：400米。

5、最大纵坡：3.067%。

6、竖曲线最小半径：凸型10129.870/1；凹型8819.599/1。

二、设备、人员动员周期和设备人员、材料运到施工现场的方法1、设备、人员动员周期：我方一旦接到中标通知书，立即进行人员、设备的动员和调遣工作。

3天内派项目经理部主要负责人、管理人员、技术人员进驻工地，与监理办和业主接洽的同时，详细勘察、了解施工沿线情况，尽快安排落实施工营地，着手水、电、路三通的准备工作，开始料场、拌合场、机械停置场的修建工作。

同时，按照施工方案中工序的先后，组织相应的机械进入工地，包括路基施工机械、涵洞施工机械、拌合设备、测量试验仪器、钢筋木工机具等。

做到“三通一平”，线位恢复，原材料试验及砼配合比设计与施工机械、人员进场同步进行。

设备、人员动员周期7天，其主要工程机械和人员动员周期控制在4天之内。

接到中标通知书后7天内，路基施工设备、涵洞施工设备、砼拌合运输设备、测量试验仪器、钢筋加工机具、木工机具及相应人员全部进场。

其他施工设备及相应人员随工程进度和工作场面的展开陆续进场。

2、设备、人员、材料进入施工现场的方法大型机械设备：推土机、压路机、平地机、挖掘机、装载机、砼拌合设备，采用平板车运输至工地。

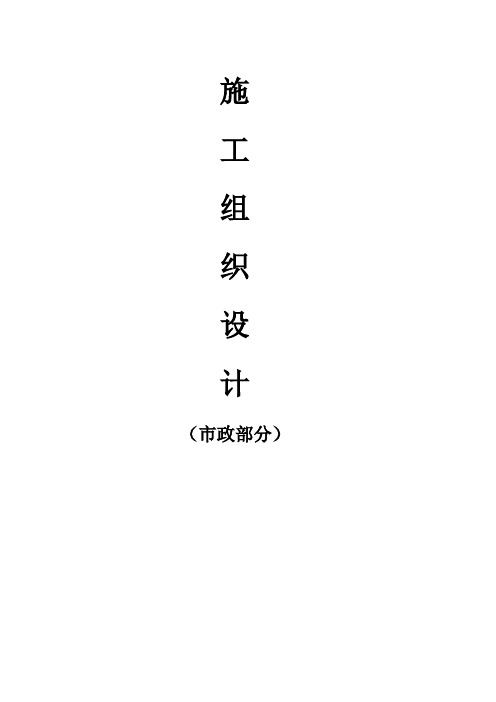

施工组织设计（市政部分）1.总体施工组织布置及规划1.1.编制依据（1）.东三环路与惠工路节点下穿桥（市政部分）施工图设计；(2).我公司现场实地调查资料；(3).投标人拥有的机械设备装备情况，施工技术与管理水平，以及多年工程实践积累的施工及管理经验；(4).国家及相关部委颁布的法律、法规和铁道部颁布的现行施工规范、铁路工程质量验收标准及其它有关文件资料；1.2.编制原则(1).严格遵守现行的施工规范和质量检验与评定标准，严格按施工图及其说明要求施工，保证质量达到优良；(2).遵守国家和地方政府有关土地、资源环境保护、水土保持等方面的法规、条例；(3).遵守国家和铁道部、行车组织等方面的规定和要求；(4).尽量避免和减少施工过程中对当地百姓生产和生活的干扰。

由于施工所影响的当地交通、电力系统等，我公司将采取有效措施并使其影响降低到最小程度。

1.3.采用的规范、标准(1). 《城市桥梁工程施工与质量验收规范》(CJJ2 -2008)；(2). 《公路桥涵施工技术规范》(JTG/T F50-2011);(3). 《钢结构工程施工质量验收规范》(GB 50205-2001)；(4). 《城镇道路工程施工与质量验收规范》(CJJ1 -2008)；(5). 《给水排水管道工程施工及验收规范》(GB50268-2008)(6). 《给水排水构筑物施工及验收规范》(GB50141-2008)1.4.主要技术标准桥梁结构：地形等级：平原；主线道路等级：城市主干道Ⅰ级，辅道、匝道为Ⅰ级次干道；主线设计车速：60KM/h；：不小于5m；设计荷载：城-A级；行车道净空：不小于5m；地震设防：地震动峰加速度等于0.1g，抗震设防烈度8级；桥梁结构安全等级：一级；桥梁设计年限：100年；钢结构雨棚:设计活荷载：0.5KN/m2；50年频遇期基本雪压：0.35KN/m2；设计年限：50年；道路工程：1.5.工程概况1.5.1.工程概况及范围三环路与惠工路节点下穿桥处于惠工路、东环城路、河东路、长吉北线交汇处，本段道路部分设计东三环路段北起河东路，南至四通路，河东路延长线段西起已设计河东路与东三环路交叉口，东至长吉北线，惠工路延长线段西起现状惠工路与东三环路交叉路，东至长吉北线。

西安市东三环辅道（广运大桥桥—雾庄立交）道路改造工程施工组织设计编制人：审核人：审批人：西安市灞桥市政养护管理公司二〇一七年七月目录第一章编制说明 ................................................ 错误!未定义书签。

1、编制范围................................. 错误!未定义书签。

2、编制依据................................. 错误!未定义书签。

3、编制原则................................. 错误!未定义书签。

第二章工程概况 ................................................ 错误!未定义书签。

1、工程概述................................. 错误!未定义书签。

2、工程重点/难点............................ 错误!未定义书签。

3、质量目标:合格............................ 错误!未定义书签。

第三章总体施工部署 ...................................... 错误!未定义书签。

1、总体施工安排原则......................... 错误!未定义书签。

1.1、统筹规划、合理安排................. 错误!未定义书签。

1.2、确保质量和安全..................... 错误!未定义书签。

1.3、确保按期完工....................... 错误!未定义书签。

2、施工总体安排............................. 错误!未定义书签。

2.1、工程施工部署....................... 错误!未定义书签。

2.3、施工组织机构....................... 错误!未定义书签。

目录一、编制依据、编制范围及设计概况 ......................................................................................................... - 5 -（一）编制依据 (5)（二）编制范围 (5)（三）设计概况 (5)（一）工程简介及线路概况 (6)（二）主要技术标准 (6)（三）主要工程内容和数量 (7)（四）工程特点 (8)（五）控制工程及重难点工程 (8)（六）风险源分析及等级划分 (9)三、建设项目所在地区特征 ....................................................................................................................... - 10 -（一）自然特征 (10)四、施工组织安排 ....................................................................................................................................... - 12 -（一）建设总体目标 (12)（二）施工组织机构、队伍部署和任务划分 (12)（三）总体施工安排和主要阶段工期 (18)五、临时工程和过渡工程 ........................................................................................................................... - 20 -（一）大型临时工程 (20)（二）小型临时工程 (23)六、控制工程和重难点工程的施工方案 ................................................................................................... - 23 -6.1工程概况........................................................................................................................................ - 23 -6.2上跨陇海铁路立交箱梁架设施工方案（详见专项方案） ........................................................ - 24 -6.3下穿陇海铁路立交工程线路加固施工方案（详见专项方案） ................................................ - 31 -6.4框架桥主体顶进施工方案（详见专项方案）............................................................................ - 34 -6.5高风险工程.................................................................................................................................... - 39 -七、本标段工程施工方案 ........................................................................................................................... - 41 -7.1施工准备 (41)7.3下穿陇海铁路立交工程 (70)八、资源配置方案 ....................................................................................................................................... - 87 -（一）主要工程材料设备采购供应方案 (88)8.1．1材料进场方案.......................................................................................................................... - 88 -8.1.2材料、设备的检验和交货验收................................................................................................ - 88 -8.1.3物资材料、设备的供应保障措施............................................................................................ - 88 -8.1.4物资、设备供应应急预案........................................................................................................ - 88 -8.1.5材料配置标准化管理................................................................................................................ - 89 -（二）关键施工机械设备的数量及进场计划 (90)8.2.1主要施工机械设备配备............................................................................................................ - 90 -8.2.2主要试验、测量、检测仪器设备配置.................................................................................... - 90 -8.2.3机械及设备配置标准化管理.................................................................................................... - 90 -（三）劳动力计划 (91)8.3.1主要劳动力组织计划................................................................................................................ - 91 -8.3.2劳动力组成人员的来源............................................................................................................ - 92 -8.3.3现场管理机构与人员配备标准化............................................................................................ - 92 -8.3.4架子队管理组织实施方案........................................................................................................ - 93 -8.3.5培训与考核................................................................................................................................ - 97 -8.3.6特殊时期劳动力保证措施........................................................................................................ - 99 -（五）投资计划 (99)8.5.1投资计划表................................................................................................................................ - 99 -8.5.2文明、安全施工措施工程用款计划........................................................................................ - 99 -（六）临时用地计划与施工用电计划 (101)8.6.1临时用地计划.......................................................................................................................... - 101 -九、管理措施 ............................................................................................................................................. - 102 -（一）标准化管理 (102)9.1.1.标准化管理实施方案 (102)9.1.1 “四化”支撑......................................................................................................................... - 102 -9.1.2标准化管理措施...................................................................................................................... - 103 -（二）质量管理措施 (106)9.2.1质量目标.................................................................................................................................. - 106 -9.2.2工程质量保证体系.................................................................................................................. - 106 -9.2.3质量标准化管理措施.............................................................................................................. - 107 -9.2.4质量保证措施.......................................................................................................................... - 116 -9.2.5成品及半成品保护措施.......................................................................................................... - 125 -9.2.6质量保修期.............................................................................................................................. - 126 -（三）安全管理措施 (126)9.3.1安全生产目标.......................................................................................................................... - 126 -9.3.2安全生产保证体系.................................................................................................................. - 126 -9.3.3安全制度标准化管理.............................................................................................................. - 127 -9.3.4安全人员配备标准化管理...................................................................................................... - 130 -9.3.5安全现场标准化管理.............................................................................................................. - 130 -9.3.6安全过程控制标准化措施...................................................................................................... - 132 -9.3.7安全技术措施.......................................................................................................................... - 133 -9.3.8确保运营线施工安全措施...................................................................................................... - 141 -9.3.9确保铁路安全畅通的保证措施.............................................................................................. - 142 -9.3.10施工期间的防洪措施............................................................................................................ - 143 -9.3.11施工现场治安、消防、防火安全保证措施........................................................................ - 144 -9.3.12其它安全措施........................................................................................................................ - 145 -（四）工期控制措施 (145)（六）环境保护、水土保持措施 (151)9.6.1环保、水保护目标.................................................................................................................. - 151 -9.6.2环境水保管理体系及环保工作措施...................................................................................... - 151 -9.6.3环境保护措施.......................................................................................................................... - 153 -9.6.4水土保持措施.......................................................................................................................... - 157 -（八）、文物保护措施 (158)9.8.2文物保护措施.......................................................................................................................... - 158 -（九）文明施工措施 (159)9.9.1文明施工.................................................................................................................................. - 159 -（十一）冬季施工措施 (162)9.11.1冬季施工安排........................................................................................................................ - 162 -（十二）夏季、雨季施工措施 (166)9.12.1夏季施工安排........................................................................................................................ - 166 -9.12.2雨季施工安排........................................................................................................................ - 167 -（十三）夜间施工措施 (172)（十五）预警机制和应急预案 (172)9.15.1应急预案的目标和任务........................................................................................................ - 172 -9.15.2应急预案领导小组................................................................................................................ - 172 -9.15.3应急组织的分工职责............................................................................................................ - 173 -9.15.4应急措施的制定.................................................................................................................... - 174 -9.15.5应急处理程序........................................................................................................................ - 175 -9.15.5．1梁体坠落应急预案.......................................................................................................... - 175 -9.15.5．2防滑坡塌方预案.............................................................................................................. - 176 -9.15.5．3防止框构桥顶进过程中发生抬头、扎头的应急预案 .................................................. - 176 -9.15.6人员培训、应急材料和设备的储备.................................................................................... - 176 -9.15.7各类事故的预防措施............................................................................................................ - 177 -（十六）信息化管理 (183)9.16.1信息化管理............................................................................................................................ - 183 -十、引用的设计文件与施工规范 ............................................................................................................. - 188 -（一）设计文件 (188)（二）施工规范 (188)十一、施工组织图表 ................................................................................................................................. - 189 -（一）附表、附图 (189)6、施工总平面布置图（图6-6） (189)图6-1本工程设立的项目实施组织机构图 (190)表6-2投入本工程的主要施工设备表 (191)表6-3配备本工程的实验和检测仪器设备表 (194)表6-4施工进度计划 (197)表6-5劳动力计划表 (199)表6-6施工总平面布置图 (201)表6-7临时工程占地计划表 (202)表6-8外部电力需求计划表 (203)表6-9防洪、防涨、防断应急备用工具及材料 (204)表6-10投资计划用款估算表 (205)表6-111—10.0M框架桥下穿陇海线线路架空加固立面图 (206)表6-121—10.0M框架桥下穿陇海线线路架空加固平面图 (207)表6-131—10.0M框架桥下穿陇海线顶进图、工作坑断面布置图 (208)表6-14上穿立交桥架梁、下穿立交桥架空（吊装梁）施工垂直封锁防护图 (209)表6-15下穿立交桥架空顶进施工慢行防护图 (210)表6-16下穿立交桥预制工作坑平面布置图 (211)一、编制依据、编制范围及设计概况（一）编制依据1、郑州中原铁道工程有限责任公司与郑州铁路局洛阳工程指挥部签定的施工承包合同及招标文件、本项目招标补遗书和答疑书。

机场路-三环路立交桥工程钢箱梁制安施工组织设计方案第一章编制目的与依据【一】编制目的：本施工组织设计编制的目的是：为机场路——三环路立交桥工程钢箱梁施工提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。

【二】编制依据：1、成都市机场路—三环路立交桥工程施工招标文件；2、成都市市政工程设计研究院设计的机场路—三环路立交桥工程钢箱梁设计变更图；3、国家及交通部颁发的相关施工技术规范、工程质量评定标准。

〔1〕«铁路钢桥制造规范»〔TB 10212－1998〕〔2〕«公路桥涵施工技术规范»〔JTJ 041－2000〕〔3〕«表面粗糙度参数及其数值»〔GB 1031－1995〕〔4〕«铁路钢桥保护涂装»〔GB/T 1527－1995〕〔5〕«涂装前钢材表面预处理规范»〔SY/T0407-97〕〔6〕«涂装前钢材表面锈蚀等级和除锈等级»〔GB 8923－1988〕〔7〕«涂装作业安全规程涂漆前处理工艺安全»〔GB 7692-1987〕〔8〕«高压无气喷涂典型工艺»〔JB/T 9188-1999〕〔9〕«防腐蚀工程施工操作规程»〔YSJ 411－89〕〔10〕«涂装前钢材表面粗糙度等级评定»〔GB/T 13288－91〕〔11〕«钢结构工程施工质量验收规范»〔GB50205-2001〕〔12〕«建筑钢结构焊接规程»〔JGJ81-91〕〔13〕«钢结构高强度螺栓连接的设计、施工及验收规程»〔JGJ82-91〕〔14〕«钢结构制作工艺规程»〔DBJ08-216-95〕4、建设部颁发的关于建筑文明施工标准和关于«成都市市政基础设施工程现场管理暂行标准»。

目录一、编制依据---------------------------- 001二、工程概况----------------------- 001 ——007三、施工组织管理机构----------------------- 008四、施工准备---------------------------- 009五、劳动力、设备组织计划及人员、设备、-------- 009 ——012材料运到施工现场的方法六、主要机械设备进场计划表-------------------- 013七、施工工期及工期进度计划-------------------- 014八、施工总平面布置----------------------- 014九、主要工程项目施工方案及方法------------- 014 ——036十、保证工程质量和工期的措施------------- 036 ——038一、安全生产、文明施工和环境保护措施038 045十二、雨天施工措施045 046 十三、降低工程成本造价措施046 047 十四、交通组织方案047 048 十五、文明施工工程设施设计048 049 十六、施工图表各主要工种施工工艺流程图050 061 交通疏导方案图062西乡立交桥箱梁支模示意图063通道支架布置图064总体进度计划表（横道图）065 066 进度计划网络图067施工平面布置图 ------------------------------------ 068施工组织设计一、编制依据1 、深圳市宝安区城市建设投资发展公司提供的宝安西乡107 国道立交桥招标文件。
