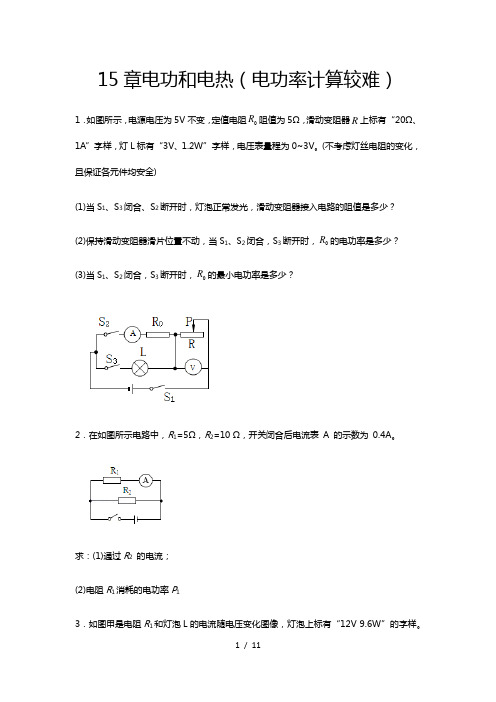

15章电功和电热（电功率计算较难）R阻值为5Ω，滑动变阻器R上标有“20Ω、1．如图所示，电源电压为5V不变，定值电阻1A”字样，灯L标有“3V、1.2W”字样，电压表量程为0~3V。
(不考虑灯丝电阻的变化，且保证各元件均安全)(1)当S1、S3闭合、S2断开时，灯泡正常发光，滑动变阻器接入电路的阻值是多少？R的电功率是多少？(2)保持滑动变阻器滑片位置不动，当S1、S2闭合，S3断开时，R的最小电功率是多少？(3)当S1、S2闭合，S3断开时，2．在如图所示电路中，R1=5Ω，R2=10 Ω，开关闭合后电流表A 的示数为0.4A。
求：(1)通过R2的电流；(2)电阻R1消耗的电功率P13．如图甲是电阻R1和灯泡L的电流随电压变化图像，灯泡上标有“12V 9.6W”的字样。
将它们按图乙所示的电路连接，滑动变阻器上标有“20Ω 1.5A”，电流表使用的量程是03A，电源电压不变；(1)求灯泡L正常发光时的电阻R L；(2)当只闭合开关S、S2，滑片P位于a端时，灯泡L的实际功率为1W，求电源电压；(3)只闭合开关S、S1时，求电路消耗的最大电功率。
4．在如图所示的电路中，电源电压为6V且保持不变，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡L标有“5V 2.5W”字样：（不考虑灯丝电阻的变化）(1)试通过计算说明，不能在将滑动变阻器的滑片P移到最左端的位置时闭合开关S；(2)调整滑动变阻器滑片P的位置，使灯泡L正常发光，此时滑动变阻器的接入阻值是多少？(3)在保证电路元件安全的情况下，试求该电路消耗的最大功率和最小功率的比值。
5．如图所示是一个额定电压为220V，保温功率为32W，加热功率为1000W的电热水器的电路图。
只闭合开关S1，电热水器处于保温状态；同时闭合开关S1、S2，电热水器处于加热状态。
把该电热水器接入220V的家庭电路，使它处于正常加热状态，通电5min，恰好能使2kg水的温度升高25℃，水的比热容为c水=4.2×103J/(kg∙℃)。

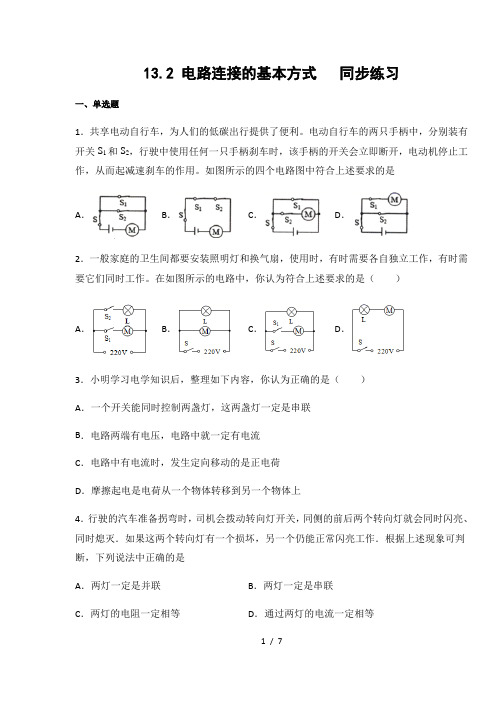

13.2 电路连接的基本方式同步练习一、单选题1．共享电动自行车，为人们的低碳出行提供了便利。
电动自行车的两只手柄中，分别装有开关S1和S2，行驶中使用任何一只手柄刹车时，该手柄的开关会立即断开，电动机停止工作，从而起减速刹车的作用。
如图所示的四个电路图中符合上述要求的是A．B．C．D．2．一般家庭的卫生间都要安装照明灯和换气扇，使用时，有时需要各自独立工作，有时需要它们同时工作。
在如图所示的电路中，你认为符合上述要求的是（）A．B．C．D．3．小明学习电学知识后，整理如下内容，你认为正确的是（）A．一个开关能同时控制两盏灯，这两盏灯一定是串联B．电路两端有电压，电路中就一定有电流C．电路中有电流时，发生定向移动的是正电荷D．摩擦起电是电荷从一个物体转移到另一个物体上4．行驶的汽车准备拐弯时，司机会拨动转向灯开关，同侧的前后两个转向灯就会同时闪亮、同时熄灭．如果这两个转向灯有一个损坏，另一个仍能正常闪亮工作．根据上述现象可判断，下列说法中正确的是A．两灯一定是并联B．两灯一定是串联C．两灯的电阻一定相等D．通过两灯的电流一定相等5．如图所示，当开关S闭合时，灯泡1L与2L组成串联电路的是（）A．B．C．D．6．如图所示，是既能吹冷风又能吹热风的某品牌电吹风，小明设计的该电吹风的简化电路图，其中最合理的是（）A．B．C．D．7．某款感应式垃圾桶如图所示。
其工作原理如下：启动开关闭合后，垃圾桶才能正常使用此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开。
下列电路符合要求的是（）A．B．C．D．8．如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是A．B．C．D．9．将灯泡L和小电动机M接入如图所示的电路中，下列说法中正确的是（）A．开关S1只控制灯泡LB．开关S2只控制灯泡LC．先闭合S1，再闭合S2时，灯泡L短路D．同时闭合S1､S2，灯泡L和电动机M并联二、多选题10．下列对一些身边的电路的判断正确的是( )A．电蚁拍具有灭蚊和照明两个功能，既能同时工作又能单独工作，它们是并联的B．马路两边的路灯晚上同时亮早晨同时灭，它们是串联的C．厨房中的抽油烟机装有电动机和照明灯，它们有时可以同时工作所以是串联的D．一般家庭中都要安装照明灯和其他电器，使用时互不影响，它们是并联的11．小明利用a、b两个电路进行比较“串联电路和并联电路”的探究活动（如图所示），在保持电源电压不变的条件下，他所记录的实验结果如下.你认为其中记录正确的是（）A．在b电路中，当L1被短路时，L2将会熄灭B．在a电路中，当L1和L2都发光时，取下L1，L2将熄灭C．在b电路中，当L1和L2都发光时，取下L1，L2亮度将变暗D．在a电路中再串联一个小灯泡，接通电路后，L1和L2发光亮度不变三、填空题12．如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是______联；用移动电源为手机充电时，手机相当于电路中的______。
苏教版九年级物理下册第十五章电功和电热专题练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的电路中，电源电压为220V。
灯泡L1和L2的铭牌上分别有“220V 40W”和“220V 60W”字样。
闭合开关S，下列判断中正确的是（）A．L1和L2都恰好能正常发光B．L1和L2的功率一定相等C．L1和L2两端的电压一定相等D．通过L1和L2的电流一定相等2、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。
闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大3、下列四种用电器中，主要利用电流热效应工作的是（）A．电视机B．电熨斗C．吸尘器D．电风扇4、如图甲所示的电路中，电源两端电压保持不变，闭合开关S，在滑动变阻器的滑片P从右端移动到左端的过程中，读出相应的电流表和电压表的示数，记录实验数据。
根据数据作出I—U的关系图像如图乙所示。
下列说法中正确的是（）A．电源两端电压为3VB．电路总功率最大时，电流表的示数为0.1AC．滑动变阻器R2的最大阻值是20ΩD．电压表示数最大时，电路总功率最小5、如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。
当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。
下列判断正确的是（）A．电源两端电压为10V B．电流最大时电路消耗电功率为6WC．定值电阻R2的电阻值为20ΩD．变阻器R1接入电路的最大阻值为200Ω6、关于家庭电路和安全用电，下列说法中正确的是（）A．更换灯泡时先断开电源开关B．用潮湿的手拨动电器设备的开关C．家用电器电线绝缘皮破损了仍继续使用D．空气开关自动断开，都是由于电路发生短路引起的7、图所示为某品牌空调室外机铭牌，当空调正常工作时，下列说法中正确的是（）A．空调制热时比制冷时消耗的电能多B．空调制冷时每小时耗电为800kW·hC．室外机消耗的电能最大可达970WD．空调制热时比制冷时电流做功更快8、如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。
九年级物理电学基础练习题及答案练习题一：1. 一个电流强度为3A的电路中通过电阻为10Ω的灯泡，请计算灯泡两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，所以灯泡两端的电压为3A * 10Ω = 30V。
2. 一台电视机工作时的功率为100W，接通220V电源后，请计算电视机的电流强度是多少？解答：根据功率公式，功率等于电流乘以电压，所以电流等于功率除以电压，即100W / 220V ≈ 0.45A。
3. 一根电阻为20Ω的导线通过电流为4A，请计算导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，所以导线两端的电压为4A * 20Ω = 80V。
练习题二：1. 一个电路中有两个并联的电阻，电阻1为5Ω，电阻2为8Ω，请计算总电阻是多少？解答：两个电阻并联时，总电阻可以用公式总电阻 = (1 / 电阻1 + 1 / 电阻2)^-1来计算。
所以总电阻= (1 / 5Ω + 1 / 8Ω)^-1 ≈ 3.077 Ω。
2. 一台电视机和一台冰箱同时接入220V电源，请计算两个电器的总电阻是多少？解答：由于电视机和冰箱是并联接入电源的，所以总电阻可以用公式总电阻 = (1 / 电阻1 + 1 / 电阻2)^-1来计算。
假设电视机的电阻为40Ω，冰箱的电阻为60Ω，那么总电阻= (1 / 40Ω + 1 / 60Ω)^-1 ≈ 24Ω。
3. 一个电路中有两个串联的电阻，电阻1为3Ω，电阻2为7Ω，请计算总电阻是多少？解答：两个电阻串联时，总电阻可以用公式总电阻 = 电阻1 + 电阻2来计算。
所以总电阻= 3Ω + 7Ω = 10Ω。
练习题三：1. 一根电流为2A的导线通过电阻为6Ω的电阻器，请计算导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，所以导线两端的电压为2A * 6Ω = 12V。
2. 一个电路中有两个串联的电阻，电阻1为8Ω，电阻2为12Ω，请计算总电阻是多少？解答：两个电阻串联时，总电阻可以用公式总电阻 = 电阻1 + 电阻2来计算。
苏教版九年级物理下册第十五章电功和电热专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能的是：（）（图中L为实验室用小灯泡，R为实验室用定值电阻）A．B．C．D．2、将两只不同规格的灯泡接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是（）A．电流表测量干路电流B．L1与L2的亮度一定相同C．通过L1和L2的电流一定相等D．只断开S2，L1发光L2不发光3、用电学知识判断下列说法中正确的是（）A．一节新干电池的电压约为5V B．教室里每盏日光灯的功率约为400WC．家用电热水壶的功率约为1000W D．书桌上的台灯正常工作时的电流约为2A4、根据图中所示的两盏白炽灯的铭牌，可以知道（）A．无论两灯如何连接，甲灯一定比乙灯亮B．串联接在220V电源上，乙灯比甲灯要亮C．正常发光时，甲灯的电阻大于乙灯的电阻D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍5、小明用标有“12V60W”的灯甲和标有“24V30W”的灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是（）A．甲灯的额定功率一定小于乙灯的额定功率B．甲灯的实际功率一定小于乙灯的实际功率C．甲灯和乙灯均正常工作，甲灯消耗的电能一定比乙灯多D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短6、在伏安法测小灯泡额定功率的实验中，下列做法错误的是（）A．连接线路的过程中，开关应处于断开状态B．实验前滑动变阻器的滑片要放在阻值最大端C．电流表与灯泡串联，电压表与灯泡并联D．为了减小误差，进行多次测量，取平均值7、下列选项中，正确的是（）A．人体安全电压不高于36V B．手电筒正常工作时电流约10AC．新能源汽车的效率可达100% D．家用台灯正常工作电流大约2A8、在实验电路中，能用来测量电流大小的仪表是（）A．电流表B．电压表C．电能表D．滑动变阻器9、空气质量指数是反应和评价空气质量的重要指标，下表中空气质量等级按照空气质量指数划分。
2021-2022学年第十五章电功和电热苏科版物理九年级下册一、选择题1．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是（）A．电源电压9VB．定值电阻R的阻值是6ΩC．滑动变阻器的最大阻值是18ΩD．若电压表的示数为3.6V时，则电路的总功率为5.4W2．如图所示的电路中，电源两端电压保持不变。
开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变大，灯L变暗B．电压表的示数变小，灯L变亮C．电流表的示数变大，灯L变暗D．电流表的示数变小，灯L变亮3．在如图所示的电路中，电源电压恒定不变，R0为定值电阻。
闭合开关S，调节滑动变阻器R的阻值到r或4r时，变阻器的电功率均等于P。
当电路的总功率为P时，必须调节滑动变阻器R的阻值到（）A．3r B．5r C．7r D．9r4．将规格都是“220V 200W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A．电冰箱产生的热量最多B．三者电流做功一样多C．电风扇产生的热量最多D．三者产生的热量一样多5．关于如图所示的电能表，下列说法正确的是（）A．从表中可以看出，它所测量的电路消耗了200kW·h的电能B．只将一盏标有“220V100W”的电灯接在电路中，正常工作1h，转盘转72圈C．电能表是测量消耗电功率的仪表D．该电能表同时消耗的总功率不能超过2200W6．如图所示，电源电压恒为18V，R1的阻值为10Ω，R2的阻值为30Ω，滑动变阻器的规格为“30Ω2A”，在确保各个元件安全的前提下移动滑片和闭合开关，下列说法正确的是（）A．闭合开关S1，滑动变阻器的取值范围为0~25ΩB．闭合开关S1，R1消耗的功率范围为2.025W~32.4WC．闭合开关S2，电压表V2的示数变化范围为9V~12VD．闭合开关S2，电路消耗的总功率范围为5.4W~36W7．下列数据中最接近生活实际的是（）A．家用液晶电视机的额定功率约为2000WB．手机的锂电池电压一般为36V左右C．家用电热水壶烧水时的电阻约为1000ΩD．家用电风扇正常工作时的电流约为0.2A二、填空题8．如图所示，电动机M内部线圈的电阻为0.5Ω，电阻R的阻值为10Ω，当电阻R两端电压为4V时，电动机正常工作，则电动机线圈1min产生的热量是______J。
初三物理（苏科版）电学复习题一、填空题（每空1分，共42分）1、4.5A=mA=μA ；3V=kV=mV ； 2.5k Ω=Ω=M Ω。
2、电阻是导体本身的一种性质，其大小决定于导体的、、和。
3、如图所示，R 1=3Ω，R 2=6Ω则开关断开和闭合时，a ，b 间的电阻分别为和。
4、物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹不会造成人员伤忘，而是在空中散布大量极细的石墨丝，这些石墨丝是（选填“导体“绝缘体”）；飘落到供电设备上会造成（选填“断路”或“短路”）从而使供电系统瘫痪。
5、电源电压不变，当某电阻的阻值增加3Ω时，电流变为原来的54则原来的电阻为Ω。
6、有两只电阻器，已知R 1=3Ω，R 2=5Ω。
若串联在电路中，则通过它们的电流之比I 1：I 2=，电压之比=21:U U ；若并联在电路中，则通过两者的电流之比=''21:I I ，电压之比=''21:U U 。
7、某用电器的电阻为120Ω，要使电路中总电流的51通过用电器，应该跟用电器联一个Ω的电阻；要使用电器两端的电压是电路总电压的41，应该跟用电器联一个Ω的电阻。
8、如图所示，3个阻值均为10Ω的电阻R 1，R 2，R 3串联后接在电压恒为U 的电路中，某同学误将一只电流表并联在电阻R 2两端，发现电流表的示数为1.5A ，据此可推知电压U=V ；若用一只电压表替代电流表并联在R 2两端，则电压表的示数应为V 。
9、电灯泡上标有“220V ，60W ”的字样，表示。
10、灯泡的灯丝断了再搭上，接到原来的电源上，灯泡比以前更了，这是因为。
11、电流通过用电器做功，实质是将能转化为能的过程。
甲、乙两电阻接在不同的电路中，两电阻上的电压之比为3：1，电流之比为1：2，通电时间之比为3：2，则电流通过两电阻做功之比为，它们的电功率之比为。
12、甲、乙两个电阻，并联时电流之比为2：3，则串联时两电阻的电功率之比=乙甲：PP 。
苏教版九年级物理下册第十五章电功和电热专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、现代生活离不开电，树立安全用电的意识非常重要。
在图所示的各种做法中，符合安全用电原则的是（）A．用绝缘棒挑开通电的裸导线B．继续使用绝缘皮损坏的导线C．在电线上晾湿衣服D．在高压电线下放风筝2、关于如图所示的实验，下列说法中错误的是（）A．该实验研究的是电流的热效应，实验中要控制两烧瓶中煤油的质量相同B．实验中串联的目的是为了控制通过两电阻丝的电流相同C．该装置是探究电流产生的热量与电流大小的关系D．实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少3、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。
安全用电是每一位公民的必备素养。
下列做法中不符合．．．安全用电原则的是（）A．不接触低压带电体，不靠近高压带电体B．在家庭电路中安装保险丝或空气开关C．用电器电线绝缘皮破损了仍继续使用D．及时更换达到使用寿命的插座、导线和家用电器4、小明按照图甲连接了实验电路，闭合开关S，滑片P从图甲中位置由右向左滑动的过程中，记录了不同位置电流表和电压表的示数。
他依据实验数据作出U-I图像，如图乙所示。
当电压表示数是4.5V 时，电阻R0消耗的电功率大小是（）A．1.5W B．3W C．4.5W D．6.75W5、在国际单位制中，电功率的单位是（）A．安培B．伏特C．焦耳D．瓦特6、下列物理量中，以科学家的名字焦耳作为单位的物理量是（）A．电压B．电功C．电阻D．电功率7、如图所示为一种试电笔的构造图，下列说法中正确的是（）A．使用试电笔时手可以接触金属笔尖B．使用试电笔时手不要接触金属笔卡C．试电笔中的电阻可以用铁丝代替D．正确使用试电笔，若氖管发光则说明接触的是火线8、如图所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动时，下列说法正确的是（）A．电流表的示数变大，灯L的亮度变亮B．电压表的示数变大，灯L的亮度变暗C．电流表的示数变小，灯L的亮度变暗D．电压表的示数不变，灯L的亮度不变9、小明用标有“12V60W”的灯甲和标有“24V30W”的灯乙做实验，关于这两个汽车灯的比较，下列说法中正确的是（）A．甲灯的额定功率一定小于乙灯的额定功率B．甲灯的实际功率一定小于乙灯的实际功率C．甲灯和乙灯均正常工作，甲灯消耗的电能一定比乙灯多D．甲灯和乙灯均正常工作，且消耗相同的电能，甲灯工作的时间比乙灯短10、如图所示，电源电压恒定不变，开关都闭合后，电路正常工作。
苏科版物理九年级下册第十五章电功和电热一、单选题1．关于家庭电路和安全用电，下列说法中正确的是（）A．零线是不带电的，可以用手直接触摸B．打扫卫生时，先断开开关，就可以用湿纸巾擦拭灯泡C．夜晚闻到室内有浓烈的液化气的味道，应立即打开厨房照明灯查明情况，并用手机报警D．保险丝常用电阻率较大、熔点较低的材料制成2．“创新”小组的同学们在一次综合实践活动中，进行安全用电知识的抢答比赛，以下选项应抢答“对”的是（）A．我国家庭电路的电压为36V B．开关连接在零线和用电器之间C．保险丝烧断后最好用铜丝替代D．家用电器金属外壳一定要接地3．如图所示，小灯泡甲标有“12V，6W”的字样，乙灯泡标有“12V，8W”的字样，电源电压为12V，则下列说法中正确的是（）A．S1、S3闭合，S2断开时，甲灯比乙灯亮B．仅S1闭合时，甲灯的亮度超过正常发光的亮度C．S1、S2、S3都闭合时，仅乙灯亮，甲灯不亮D．断开S1、S3，闭合S2时，甲灯比乙灯亮，且低于正常发光的亮度4．下列说法错误的是（）A．摩擦起电的实质是电子从一个物体转移到另一个物体上B．验电器的工作原理是同种电荷相互排斥C．家里的冰箱和空调能够单独工作，它们之间是并联的D．只有正电荷的定向移动才能形成电流，电流的方向与正电荷定向移动的方向相同5．如图所示电路中，电源电压为12V，定值电阻R1＝10Ω，滑动变阻器R2的最大阻值为50Ω。
以下说法正确的是（）A．当滑片P在a端时，电压表的示数为12VB．当滑片P在a端时，电流表的示数最小C．当滑片P在b端时，电路的总功率最大D．当滑片P在b端时，电压表的示数为10V6．如图所示是电阻甲和乙的I-U图象,下列说法中正确的是（）A．电阻甲和乙都是阻值不变的电阻B．当乙两端电压为2V时，R乙=5ΩC．甲、乙串联在电路中，当电路电流为0.1A时，电源电压为3VD．甲、乙并联在电路中，当电源电压为1.5V时，电路总功率为0.6W7．小明连接的电路如图，闭合开关，观察到L1比L2亮。
苏教版九年级物理下册第十五章电功和电热专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。
闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大2、如图所示是新型的LED灯，小红对LED灯很感兴趣。
她拆开一个灯后发现，LED灯是由多个小灯珠串联后通过电源适配器接入照明电路的。
她取下其中一只小灯珠接在干电池两端没有亮，对调干电池正负极后亮了，用手试摸点亮的小灯珠几乎不发热。
根据上述事实，以下推断正确的是（）A．单只小灯珠工作电压是220VB．小灯珠具有单向导电性C．小灯珠主要是将电能转化为内能D．灯带中的一只小灯珠断路后其它还亮3、下列四种用电器中，主要利用电流热效应工作的是（）A．电视机B．电熨斗C．吸尘器D．电风扇4、关于家庭电路和安全用电，下列说法中正确的是（）A．更换灯泡时先断开电源开关B．用潮湿的手拨动电器设备的开关C．家用电器电线绝缘皮破损了仍继续使用D．空气开关自动断开，都是由于电路发生短路引起的5、关于家庭电路和安全用电，下列说法中正确的是（）A．使用试电笔时，手指不能碰到笔尾金属体B．在未断开电源开关的情况下，可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯，则照明灯一定是串联的6、在实验电路中，能用来测量电流大小的仪表是（）A．电流表B．电压表C．电能表D．滑动变阻器7、图甲所示电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，当滑动变阻器R2的滑片P从一端移动到另一端时，电流表示数I与电压表示数U的关系如图乙所示，下列说法中正确的是（）A．电源电压为5VB．滑动变阻器R2的最大阻值为10ΩC．当电流表示数为0.1A时，定值电阻R1消耗的电功率为0.5WD．当电流表示数为0.6A时，电路消耗的总电功率为3.6W8、如图甲所示电路中，R为滑动变阻器，R0为定值电阻，电源电压4V恒定不变。
（一）知识框架R一定时，I与U成正比探究电流跟电压、电阻的关系U一定时，I与U成反比内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比①公式中的I、U和R必须是在同一段电路中公式：（变形式，）②I、U和R中已知任意的两个量就可求另一个量③计算时单位要统一。
成立条件：I、U、R是对应同一个导体或同一部分电路上的物理量原理：伏安法测电阻电路图：应用实验步骤：串联电路：R=R1+R2+R3+……+R n串、并联电路的电阻并联电路： + + …… +欧姆定律的规律：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。
（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。
（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。
（U=IR）人体的安全电压≤36V安全用电不能用湿手触摸用电器注意防雷知识结构电功定义：电流所做的功公式：单位：·测量：电能表电功率定义：电流在单位时间内所做的功公式：单位：测量：方法一：原理主要器材：电能表、秒表用电器的功率额定功率实际功率电热焦耳定律内容表达式电热的利用和危害W UItJ kW hPWtUIWPWtQ I Rt=⎧⎨⎪⎪⎩⎪⎪===⎧⎨⎪⎩⎪⎧⎨⎩⎧⎨⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪=⎧⎨⎩⎧⎨⎪⎩⎪⎧⎨⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪()2（二）解题方法汇总1、利用欧姆定律进行计算步骤：（1）根据题意画出电路图，看清电路的组成（串联还是并联）——分析连接方法（2）明确题目给出的已知条件、未知条件——知道有什么、求什么（3）针对电路类型（串、并），联系欧姆定律进行分析——核心分析（4）列式求解例：如图所示的电路中，电阻R1的阻值是10Ω，闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为。
2、如何判断电压表、电流表的示数变化（1）明确电路的连接方式和各元件的作用（2）认清滑动变阻器的连入阻值（3）弄清电路图中电表测量的物理量（4）分析电路的总电阻怎样变化和总电流的变化情况（5）最后综合得出电路中电表示数的变化情况例：如图所示电路中，电源电压恒定，R 0为定值电阻，R 为滑动变阻器，闭合开关S 后，在滑动变阻器滑片P 左滑的过程中（ ）A.电流表A 1的示数变小B.电流表A 2的示数变大C.电压表示数变小D.电灯的亮度变暗3、滑动变阻器滑片移动时，电表的示数变化范围问题关键是要讲变化问题变成不变问题，化繁为简。
可以根据开关的断开与闭合或滑动变阻器滑片的移动情况，画出等效电路图，然后再应用欧姆定律，结合串并联电路的特点进行有关运算。
例：如图所示，电阻R 1的阻值为5Ω（1）当开关S 1闭合，S 2断开，滑片P 滑至最左端时，电压表示数为6V ，电流表示数为0.3A ，求滑动变阻器的最大阻值是多少？（2）若R 2的阻值为20Ω，当开关S 1、S 2均闭合，滑片P 滑至最右端是，电流表的示数是多少？4、特殊方法测电阻（方案设计） 4.1有Ⓐ，无Ⓥ的方案设计（可以利用电流表多次测量电路中的电流，运用并联分流原理，或利用开关的断开、闭合改变电路结构以设计等效实验方案） （1）利用一只Ⓐ和定值电阻R 0测R x，得（2）利用一只Ⓐ和一只已知最大阻值为R max 的滑动变阻器测R x将滑片移到A 端（此时变阻器连入的电阻为0），闭合S ，读出电流表示数为I 1；再将滑片移到B 端（此时变阻器连入的电阻为R max ），闭合S ，读出电流表示数I 2。
根据串联电路特点：U=Ux+U R ，即 ，得4.2有Ⓥ，无Ⓐ的方案设计（1）利用一只Ⓥ和一个定值电阻R 0测R x，得（2）利用一只Ⓥ和一只已知最大阻值为R max 的滑动变阻器测R x将滑片P 移到A 端（此时变阻器接入电路的电阻为0），读出Ⓥ示数U （等于电源电压）；再将滑片P 移到B 端（此时变阻器接入电路的电阻为R max ），读出Ⓥ示数为Ux ，U AB =U —U X 。
根据， 得5，动态电路问题类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化.例1.如图7所示电路，将开关S 闭合，电流表的示数将 ；电压表的示数将 .（选填“变大”、“变小“或”不变“）分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断.如图8所示电路中，当开关S 断开时，电阻R 1和R 2是 联，开关S 闭合后，电压表的示数将 （选填”变大“、”变小“或”不变“）.例2.如图9所示电路中，灯泡L 1和L 2是 联，当开关S 断开时，电压表的示数将 ，电流表的示数将 .（选填“变大”、“变小”或“不变”）图8分析：明确开关断开和闭合时是什么样的电路.电流表、电压表分别测的是哪部分的电流和电压。
根据欧姆定律或并联电路的特点判断电流表和电压表示数变化情况.类型二：滑动变阻器的P的位置的变化引起电路中电流表、电压表示数的变化.1、串联电路中滑动变阻器的滑片的位置的变化引起电流表、电压表的变化。
例3.如图11所示.（1）滑片向左移动时，电流表A的示数如何变化？电压表V1的示数如何变化？电压表V2的示数如何变化？（2）向右移动时三表分别如何变化？（3）根据电表示数分别求出：电源电压U0= 伏：电阻R1= 欧；电阻R2为0～欧.分析：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化.例 4.如图13所示，当滑动变阻器的滑片向右移动时电流表A1的示数；A2的示数；电压表的示数。
（填“变大”、“变小”或“不变”）分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流、电压、和电阻的关系判断。
如图14所示，当滑动变阻器的滑片向左移动时，电流表A1将；A2将；电压表的示数将 .（填“变大”、“变小”或“不变”）图13图14例5如图15-35所示的电路，电源电压为12V 不变，R 1=8Ω，R 2是最大阻值为60Ω的变阻器。
求电压表和电流表的变化范围。
例6.如图9所示的电路中，电源电压恒定，R1=8Ω，R2=12Ω。
（1）S1、S2都断开时，电流表的示数为0.3A ，求电源电压。
（2）S1、S2都闭合时，电流表的示数为0.75A ，求R3的阻值。
5,解决电功率综合问题的方法：（1）弄清电路的连接方法，必要时画等效电路图。
（2）弄清引起电路结构变化的原因是开关的断开、闭合，还是滑动变阻器滑动引起变化。
（3）弄清电压表、电流表测的是哪部分电路的电压和电流。
（4）列方程式，抓住电路中的不变量（如电源电压不变）或利用串、并联的特点列式求解。
例题，在如图6所示的电路中，电源电压和灯泡电阻不变，电阻R 1=12Ω，灯L 标有“6V 12W ”的字样，电流表量程为0～3A ，电压表量程为0～15V ，滑动变阻器R 2上标有“2.5A ”的字样。
（1）只闭合S 1，电流表的示数为0.6A ，求电源电压；（2）当闭合S 1、S 2和S 3，并将滑片P 移到b 端时，电流表的示数为1.2A ，求滑动变阻器R 2的最大阻值；（3）只闭合S 2时，求电路总功率的最大值。
图15-35图6（三）巩固练习1.在图4所示的电路中，闭合开关S，当滑片向右移动时，电压表和电流表示数的变化情况是（）A.电压表和电流表均变大B.电压表和电流表均变小C.电压表变大，电流表变小D.电压表变小，电流表变大2如图2所示的电路中,电源电压不变,开关闭合后,若滑动变阻器的滑片P向右端移动,则( )A.电压表的示数和电流表的示数都增大B.电压表的示数和电流表的示数都减小C.电流表的示数减小,电压表的示数增大D.电流表的示数增大,电压表的示数减小3．如图15-40所示的电路，滑动变阻器的滑片P向右移动时，各电表示数变化情况是（ ）。
A ．V 1增大，V 2减小，A 减小B ．V 1增大，V 2减小，A 增大C ．V 1减小，V 2增大，A 增大D ．V 1减小，V 2增大 A 减小4．下列各图15-33中，滑动变阻器滑片P 移动时，电压表、电流表的示数各怎样变化：若滑片P 向右移动： 若滑片P 向左移动： 若滑片P 向右移动： 电流表示数 ； 电流表示数 ； 电流表示数 ； 电压表示数 ； 电压表示数 ； 电压表示数 ； 5．如图15-31所示当滑动变阻器的滑片自左向右移动的过程中，电路的总电阻、电流表示数和电压表示数的变化情况分别是（ ）。
A ．变小、变大、不变 B ．不变、变大、变小 C ．变大、变小、变小 D ．变大、变大、变大6.学校淋浴用的简易太阳能热水箱中的水在冬天往往温度不够高，同学们在水箱中加装了一个“220V 2000W ”的电热器，并利用一个“6V 1W ”的小灯泡和一段10Ω/m 的电阻丝为电热管安装了一个指示灯。
（1）画出电热管及指示灯的电原理图。
（2）在同学们的方案中，小灯泡两端的电压是按5V 设计的，对于有指示灯来说，这样设计有什么好处？（3）按上述设计，电阻丝需截用多长一段？（4）安装指示灯后，电热管的实际功率是额定功率的百分之几？答案：方法一：（1）电热管及指示灯的原理图如图12所示。
图15-40图15-33图15-31图12（2）指示灯两端的电压按5V 设计，则实际工作时通过小灯泡的电流略小于小灯泡的额定电流，这样可以延长指示灯的使用寿命。
（3）由公式P U R=2得电热管的电阻为：()R U P V W112122202000242===.Ω C,B,D,小、小 大、小 小、大C 电热管两端的实际电压：U V V V 12205215'=-= 通过电热管的实际电流为：I U R VA 1112152428884''..===Ω小灯泡的电阻：()Ω===361622222WV P U R 通过小灯泡的实际电流：I U R VA 2225360139==='.Ω通过电阻丝的电流为：I I I A A A 312888401398745=-=-=''...电阻丝的电阻值为：R U I VA333587450572===..Ω 则所用电阻丝的长度应为：L mm ==0572*******./.ΩΩ（4）由电功率的公式P U R=2可知同一电阻在不同电压下其电功率与电阻两端电压的平方成正比，故知此时电热管的实际功率与其额定功率的比值为：P P U U ''=⎛⎝ ⎫⎭⎪=⎛⎝ ⎫⎭⎪⨯=1122215220100%96%。
