2720H简易操作

POW 电源开关SET.LOCK 设定功能键按键锁定LOW/PRIO 发射功率切换(HI高/MID中/LOW低)TONE/DTMF 防干扰启动/关闭/含调整内码(T/TSQ音频/DCS数位) DTMF功能启动DUP/MONI 差频模式启动强接收功能启动MAIN/BAND 左VHF右UHF频段切换频段切换(V-V/U-U)V/MHZ/SCAN 以MHZ方式调整(快调) 频率扫瞄M/CALL/MW 进入记忆频道VOL 左音量旋钮/右音量旋钮DIAL 调频旋钮SQL 接收感度调整(调频旋钮调整)记忆频道方式先选择好频道再按M/CALL/MW 直到萤幕显示 M 及记忆组别(旋转频率旋钮选择记忆组别后按 MW1秒既可输入)再按M/CALL 检查有无记录M/CALL/MW按SET~进入选单功能模式d-1~4灯光亮度设定(1~4)原厂设定4COL-A/G 面板灯光颜色设定(A=橙色/G=绿色)rt88.5~254.1 音频防干扰器CTCSS-TONE设定(受信时)ct88.5~254.1 音频防干扰器CTCSS-TONE设定(送信时)DTCS 023 数位防干扰器DCS设定(023~754)dtp-nn~rr DTCS送受信或组合设定(dtp-on=送受信标准(原厂设定)/dtp-nr=受信反转dtp-rn=送信反转dtp-rr=送受信反转)DUP 5.000~0.000 差频频率调整设定(原厂设定5.000)ts-20 频率间隔调整设定(5~50kHz)一般标准10SCt-15 (SCt-5秒/10秒/15原厂设定/2秒)CHS-OF (CHS-OF原厂设定/CHS-On)COn-F AM/FM模式设定(COn-A=AM/COn-F=FM原厂设定)Lo-n (Lo-n原厂设定/Lo-r)按住SET+电源开关~进入选单功能模式bEP-OF/On 按键音设定tot-OF~30 发射时间限制设定rpt-OF/On 自动中继设定(须搭配中继站)poF-OF~2H 自动关机设定(30~2H 30=30分钟 1H=1小时)FAn-At/On 风扇启动设定(A T=发射动作约2分钟停止/温度到达原厂设定值也会动作/ON连续动作)On持续动作bpS-12/96 数据通讯速度设定(12=1200bpS / 96=9600bpS)pAC-L~At 数据通讯发射位置(L=左边/R=右边/At=原厂设定)Sqt-S/L 受信结束延迟时间设定(S=原厂设定/L=延迟时间)S0~S2(S=40微秒/L=200微秒)S3~S5(S=10微秒/L=50微秒)S6~S7(S=0微秒/L=0微秒)LEL-L/H 受信感度2段设定(L=LOW/H=Higt原厂设定)A TT-OF/On 受信自动衰减设定(OF=原厂设定/On=衰减10dB)ACb-S1/AL 个别受信范围设定(S1=AIR118~135.975或自设范围/AL=原厂设定)dtd-1~5 DTMF送出时间设定(dtd-1~5:约100~500微秒)SUb-OF/OF<>/On/On<> 受信告知音设定(SUb-OF原厂设定/SUb-OF<>关闭/SUb-On开启/SUb-On<>双边开启)IC-2720H简易中文操作说明一,前面板按键及旋钮介绍1.电源按键[PWR]按住1秒钟开或关电源.2.功能及锁键[SET·LOCK]轻按进入功能设置菜单,按住1秒钟锁功能打开或关闭.3.功能设置及优先功能键[LOW·PRIO]轻按改变电台输出功率,按住1秒钟进入优先功能.4.音调及DTMF功能键轻按可设定发射亚音,发射及接收亚音,发射接收数字亚音,按住1秒钟存储双音多频功能打开或关闭.5.差频及监听功能键轻按设置正差频,负差频及无差频功能,按住1秒钟打开或关闭监听功能.6.左主信道及波段键轻按设置主信道(设置主信道后才可发射),按住1秒钟结合"DIAL"主旋钮可改变频段.7.VFO频显模式及扫描功能轻按可进入VFO频显模式,再按结合主旋钮"DIAL"可改变频率十兆位及K位频率.按住1秒钟扫描.8.存储模式及呼叫写频键轻按可进入存储模式,再按进入呼叫信道.按住1秒钟进入写频模式.9.音量旋钮改变扬声器输出音量.10.主旋钮改变信道,频率,功能选项等.11.静噪旋钮改变收信灵敏度,无信号使扬声器刚好无话音即可.二,功能显示1.主信道显示显示则为主信道,可发射及改变功能设定.2.发射显示电台发射时显示.3.差频显示"DUP"为正差频,"DUP-"为负差频,无显示为无差频.4.音调显示"T"发射亚音,"T SQL"收及发亚音,"DTCS"收及发数字亚音,"(·)"亚音振铃功能.5.调幅显示调幅模式显示.6.频率读数频率显示及DTMF显示.7.存储信道数显示存储信道数显示,存储组数显示,"C"显示时为呼叫信道,"L"显示时为锁功能有效.8.扫描消隐功能显示存此显示扫描时此信道跳跃.9.存储模式显示10.收信场强表及发射功率表显示11.输出功率显示"LOW"低功率,"MID"中功率,无显示为高功率.12.繁忙显示有信号或静噪开启时显示.三,麦克(HM-133)按键说明1.轻按为进入频率显示,按住1秒钟为锁定功能开启或关闭.2.发射开关.3.上/下选择调节键,可转变频率,信道及功能选项,按住1秒钟可扫描频率或信道.5.键盘.6.功能指示.7.第二功能键.8.DTMF设置键.9.功能键.10.波段切换键.11.存储键.按下1秒钟选择呼叫信道.12.数字键盘说明.键功能第二功能1键静噪开启或关闭2键扫描开启或关闭亚音频接收扫描3键有或无优先功能按发射键电台长发,再按电台停发,循环工作4键高功率DTCS数字亚音设置5键中功率DTCS振铃设置6键低功率DTMF存储编码功能7键下差设置亚音频设置8键上差频设置亚音频振铃功能设置9键无差频设置接收/发射亚音同时被设置0键音量电平增加发射1750HZ音调MWCLR A取消频率输入取消扫描及优先功能退出功能设置选择要编程的存储信道信道存储D-0FFSET B进入功能设置进入需更改功能设置项关闭DTMF存储功能T-OFFENT C键盘直接更改频率进入需更改功能设置项关闭亚音接收/发射功能MUTESQL▲D静噪电平增加扬声器静音TONE-1VOL▼*扬声器输出音量降低发射0.5秒1750HZ音调16KEY-LSQL▼#静噪电平降低十个数字键加A到D,*,#锁功能四,设置频率面板操作①打开电源,按住[PWR]1秒钟开机.②进入VFO频率显示模式,按住[V/MHZ]键使M信道标志消失.③选择设置波段,轻按[BAND]键频率在127,145,220,350,450,500及900兆间切换.④按[V/MHZ]选择改变兆位或十兆位或步进值改变频率.⑤按住[LOW/DUP]键,设置差频功能或无差频.差频值设置按[SET]键,直到显示调节主旋钮及[V/MHZ]键设置所需值,按发射键存储并退出.⑥轻按[TONE/T-SCAN]键,设置亚音频.亚音设置:按[SET]键直到显示为发射亚音, 为收信亚音, 为数字亚音.可旋转[DIAL]旋钮改变值,按发射键存储并退出.⑦轻按[LOW/DUP]键,设置发射功率.⑧轻按[S.MW/MW]键,使信道号闪烁,旋转主旋钮旋到要设置的信道号上.⑨按住[S.MW/MW]键1秒钟,听到四声"BEEP"音存储完毕并自动进入下一个信道,可再进行更改频率存储.五,手咪设置频率①开机.②轻按[VFO/LOCK]键进入VFO频率显示.③轻按[ENTC/T-OFF]键进入数字键写频模式.④直接按数字键输入频率.⑤加入差频,轻按[DUP-/7]键发信下差,轻按[DUP+/8]键发信上差,无差频则轻按[SIMP/9]键.⑥加亚音加模拟亚音,轻按[FUNC]键后再轻按[TONE/7]键,加数字亚音轻按[FUNC]键后再轻按[DTCS/4]键.⑦设置功率,轻按[4],[5],[6]键输出功率分别为高,中,低.⑧按[FUNC]键后再按[MW/CLRA]键信道号闪烁,按[▲],[▼]选择要设置信道(可旋转旋钮).⑨按[FUNC]后再按[MW/CLRA]键1秒钟,听到四声"BEEP"声存储完毕再进入下一个信道,可继续操作.六,功能设置按[MAIN·BAND]键选择要设置的左,右波段.按[SET]键进入功能菜单.按[SET]或[LOW·PRIO]键选择需要设置菜单项.旋转[DIAL]旋钮改变设置值.按[TONE·DTMF]键保存并退出.◇显示亮度可调背光亮度,可在1～4档可调.◇显示颜色可选琥珀色(默认色)或绿色.◇发射亚音设置发送亚音值,共有50个(67.0～254.1Hz)初始值为88.5Hz.◇接收亚音值设置接收亚音值,共50个(67.0～254.1Hz)初始值为88.5.◇数字亚音设置数字亚音值,共104个,初始值为023.发射:有效发射:有效接收:有效接收:无效(初始值)◇频差设置差频值设置(0～20MHz).◇步进值设置设置调频步进值,5,10,12.5,15,20,25,30和50KHz.◇扫描恢复时间·SCT-15/10/5为收到信号15,10,5秒后恢复扫描.·SCP-2为无信号后2秒恢复扫描.◇信道跳跃设置信道扫描跳跃.不跳跃跳跃◇宽/窄设置(仅左波段有)只在美国范围内使用.◇操作模式设定只有在非900兆段才可设定.一般操作均为调频模式,只有在108～136段才为调幅模式.◇天气预报接收(只有美国版本有效)七,初始设置按住[SET]键开机1秒钟进入,按[SET]或[LOW·PRIO]键选择不同设置项.◇按键音,OFF为关闭,ON为开启,初始值为ON.◇发射定时,发射时间设置3,5,15,30分钟,OFF为无此功能.◇自动设定差频功能(仅美国版)在145.200～145.495,146.610～146.995,147.000～147.395,442.000～449.995和447.000～449.995频率上自动加差频功能.◇自动关机功能,分别为30分,1小时,2小时和无此功能.◇风扇设置,有自动和常开两档可选.·AUTO(At)按发射键后风扇转动,停止发射后再转2分钟.·ON(On)风扇常开.◇数传速率.◇静噪延时,S为短,L为长.◇手咪灵敏度,H为高,L为低,一般设为高.◇衰减功能,收信衰减,当静噪旋钮调过12点钟后此功能开始启动,旋到底为衰减最大,灵敏度最低.ON,有效;OFF,无效.◇DTMF发码速度,1为100ms,2为200ms,3为300ms,5为500ms.。

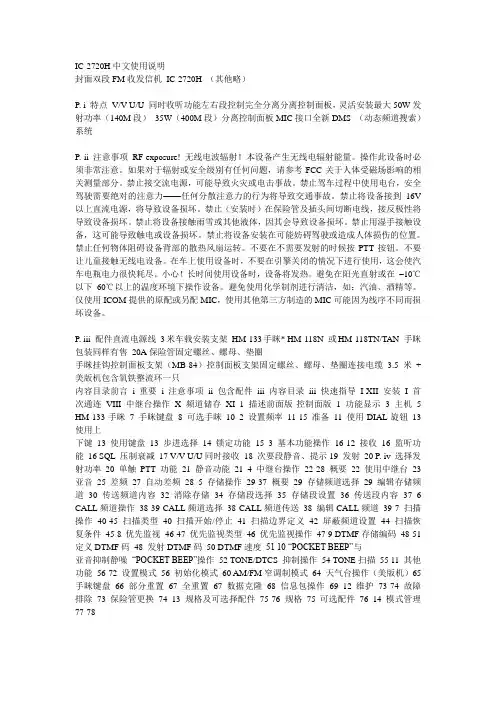

IC-2720H中文使用说明封面双段FM收发信机IC-2720H （其他略）P. i 特点V/V U/U 同时收听功能左右段控制完全分离分离控制面板，灵活安装最大50W发射功率（140M段）35W（400M段）分离控制面板MIC接口全新DMS （动态频道搜索）系统P. ii 注意事项RF exposure! 无线电波辐射！本设备产生无线电辐射能量。

操作此设备时必须非常注意。

如果对于辐射或安全级别有任何问题，请参考FCC关于人体受磁场影响的相关测量部分。

禁止接交流电源，可能导致火灾或电击事故。

禁止驾车过程中使用电台，安全驾驶需要绝对的注意力——任何分散注意力的行为将导致交通事故。

禁止将设备接到16V 以上直流电源，将导致设备损坏。

禁止（安装时）在保险管及插头间切断电线，接反极性将导致设备损坏。

禁止将设备接触雨雪或其他液体，因其会导致设备损坏。

禁止用湿手接触设备，这可能导致触电或设备损坏。

禁止将设备安装在可能妨碍驾驶或造成人体损伤的位置。

禁止任何物体阻碍设备背部的散热风扇运转。

不要在不需要发射的时候按PTT按钮。

不要让儿童接触无线电设备。

在车上使用设备时，不要在引擎关闭的情况下进行使用，这会使汽车电瓶电力很快耗尽。

小心！长时间使用设备时，设备将发热。

避免在阳光直射或在–10℃以下60℃以上的温度环境下操作设备。

避免使用化学制剂进行清洁，如：汽油、酒精等。

仅使用ICOM提供的原配或另配MIC，使用其他第三方制造的MIC可能因为线序不同而损坏设备。

P. iii 配件直流电源线3米车载安装支架HM-133手眯* HM-118N 或HM-118TN/TAN 手眯包装同样有售20A保险管固定螺丝、螺母、垫圈手眯挂钩控制面板支架（MB-84）控制面板支架固定螺丝、螺母、垫圈连接电缆 3.5米+美版机包含氧铁整流环一只内容目录前言i 重要i 注意事项ii 包含配件iii 内容目录iii 快速指导I-XII 安装I 首次通连VIII 中继台操作X 频道储存XI 1 描述前面版-控制面版 1 功能显示 3 主机 5 HM-133手眯7 手眯键盘8 可选手眯10 2 设置频率11-15 准备11 使用DIAL旋钮13 使用上下键13 使用键盘13 步进选择14 锁定功能15 3 基本功能操作16-12 接收16 监听功能16 SQL 压制衰减17 V/V U/U同时接收18 次要段静音、提示19 发射20 P. iv 选择发射功率20 单触PTT功能21 静音功能21 4 中继台操作22-28 概要22 使用中继台23 亚音25 差频27 自动差频28 5 存储操作29-37 概要29 存储频道选择29 编辑存储频道30 传送频道内容32 消除存储34 存储段选择35 存储段设置36 传送段内容37 6 CALL频道操作38-39 CALL频道选择38 CALL频道传送38 编辑CALL频道39 7 扫描操作40-45 扫描类型40 扫描开始/停止41 扫描边界定义42 屏蔽频道设置44 扫描恢复条件45 8 优先监视46-47 优先监视类型46 优先监视操作47 9 DTMF存储编码48-51 定义DTMF码48 发射DTMF码50 DTMF速度51 10 ―POCKET BEEP‖与亚音抑制静噪―POCKET BEEP‖操作52 TONE/DTCS 抑制操作54 TONE扫描55 11 其他功能56-72 设置模式56 初始化模式60 AM/FM窄调制模式64 天气台操作（美版机）65 手眯键盘66 部分重置67 全重置67 数据克隆68 信息包操作69 12 维护73-74 故障排除73 保险管更换74 13 规格及可选择配件75-76 规格75 可选配件76 14 模式管理77-78P. I 快速参考安装一体安装需要使用MB-85组合架将控制板与主机固定在一起（20CM连接线与MB85一同供应）。

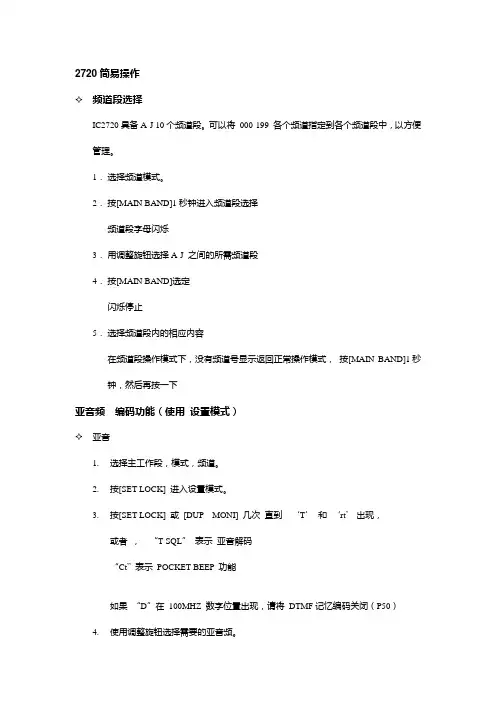

2720简易操作✧频道段选择IC2720具备A-J 10个频道段。

可以将000-199 各个频道指定到各个频道段中，以方便管理。

1．选择频道模式。

2．按[MAIN BAND]1秒钟进入频道段选择频道段字母闪烁3．用调整旋钮选择A-J 之间的所需频道段4．按[MAIN BAND]选定闪烁停止5．选择频道段内的相应内容在频道段操作模式下，没有频道号显示返回正常操作模式，按[MAIN BAND]1秒钟，然后再按一下亚音频编码功能（使用设置模式）✧亚音1.选择主工作段，模式，频道。

2.按[SET LOCK] 进入设置模式。

3.按[SET LOCK] 或[DUP MONI] 几次直到‘T’和‘rt’出现，或者，‚T SQL‛表示亚音解码‚Ct”表示POCKET BEEP 功能如果‚D‛在100MHZ 数字位置出现，请将DTMF记忆编码关闭（P50）4.使用调整旋钮选择需要的亚音频。

5.按[TONE DTMF] 退出设置模式注意：可以在频道模式/CALL频道模式时临时设定TONE 亚音编码，但当频道改变时，亚音编码功能将被取消。

如果希望在某频道加上固定的亚音设置，请重新储存覆盖此频道设置。

使用手眯：1.选择主工作段，模式以及需要加亚音的频道，可以是VFO模式存储频道或者CALL 频道。

亚音的频率根据所选择的模式或者频道而不同。

2.按[SET B D-OFF] 进入设置模式。

3.按[SET B D-OFF] 或者[ENT C T-OFF] 几次，直到‘T’和‘rt’出现，或者，‚T SQL‛表示亚音解码‚Ct”表示POCKET BEEP 功能如果‚D‛在100MHZ 数字位置出现，请将DTMF记忆编码关闭（P50）4.使用上下键选择需要的亚音频。

按住上或下按钮，可连续改变频率。

5.按[CLR A MW] 退出设置模式选择发射功率设备具有3档输出功率。

小功率适合短距离通信，会减少对其他电台可能产生的干扰并见小电流消耗。
