光纤复合架空地线标准的相关标准和规范引言光纤复合架空地线（OPGW）是一种集电力输送和通信传输功能于一体的电力线路，其采用光缆作为导线的一部分，具有传输容量大、抗电磁干扰能力强等优点。
为了确保光纤复合架空地线的质量和安全性，制定相关的标准和规范对于行业发展至关重要。
本文将详细描述光纤复合架空地线标准的制定、执行和效果等方面，并提供一个全面、详细、完整且深入的分析。
光纤复合架空地线标准制定标准化组织光纤复合架空地线标准的制定通常由国家或国际标准化组织负责。
在国际上，国际电工委员会（IEC）是主要负责制定电气、电子和相关技术领域国际标准的组织。
而在中国，中国国家标准化管理委员会（SAC）是主管国家标准化工作的机构。
标准制定过程光纤复合架空地线标准的制定通常经历以下步骤： 1. 研究需求：确定制定标准的目的、范围和应用领域，了解市场需求和技术发展趋势。
2. 制定计划：制定标准制定的时间表、任务分工和资源需求。
3. 调研论证：收集相关技术资料，组织专家进行调研和论证，形成初步草案。
4. 草案讨论：召开专家会议或工作组会议，对草案进行讨论、修改和完善。
5. 公开征求意见：将修订后的草案公开征求意见，接受各方反馈和建议。
6. 标准发布：经过多轮讨论和修改后，最终形成正式标准，并通过相关渠道发布。
相关标准和规范在光纤复合架空地线领域，有一些相关的国际标准和规范被广泛采用，包括： - IEC 60794-4: Optical fibre cables - Part 4: Sectional specification –Outdoor cables - IEC 60793-1: Optical fibres - Part 1: Measurement methods and test procedures - IEEE P1222: Guide for the installation ofoptical fiber composite overhead ground wire (OPGW) for electric utility power lines这些标准和规范涵盖了光纤复合架空地线的设计、制造、安装和测试等方面，为行业提供了一致的技术要求和规范。
光纤复合架空地线(OPＧＷ)架空敷设技术探讨一、引言光纤复合架空地线（OPGW－－－-ＯpticａlＦiber site Oｖｅrhｅad Ground Ｗiｒe）兼具地线与通信光缆双重功能，被安装在电力架空线杆塔顶部，与ADSS光缆相比，无需考虑最佳挂噗、电磁腐蚀、人为破坏等不利因素，从80年代初，OPＧW以其高可靠性、优越的机械、电气性能及良好的性和实用性在全球得到运用。
笔者根据国内外相关标准规范和自己的施工经验，现就OPGW安装技术与大家交流。
二、OPGW安装的前期准备XXＯＰGW安装技术的依据是IＥEE 1138-2021、IEEE 52４-１９92等电力部门架空线安装安全管理规程和操作技术，防止OPGW在架设中被拉伤、擦伤、扭伤、压伤、折伤，不同结构形式的OPＧW，其机械、物理特性会稍有差异，在安装上某些要求可能会有所区别,其中不锈钢管式ＯPGW结构紧凑,原则上与传统的架空电力线施工安装方式基本一致。
因此施工单位首先要熟悉该工程ＯPＧW结构和光缆路径具体情况，由设计单位向施工单位进行施工设计图纸交底，施工单位根据整个系统通信网光缆布放的路由，交叉跨越、光缆预留等XX“ＯPＧＷ施工方案"，并听取供应厂商的相关技术要求,一切做到心中有数。
1、OPGW架设主要施工机械OPGW架设原则采用张力放线法,使OPGW均衡受力，始终保持一定的张力而处于悬空状态,避免光缆着地使外铠装层表面受损,是时可减少青苗赔偿,减轻体力劳动强度,提高施工进度。
XX2、故障清除与场地准备OＰGＷ架空敷设前，对整条线路进行勘察，清除障碍物,与相关部门签署交叉跨越协议，搭建防护架,准备张力机，牵引机的操作场地及必要的安全措施.XX3、ＯPGW光缆储运XXＯPGＷ光缆盘不得处于平放状态，不得堆放；盘装光缆应按OＰGW盘标明的旋转箭头方向短距滚动;缆盘装卸不得遭受冲撞、挤压和任何机械损伤，插车装卸。
XX4、OPＧW光缆及金具现场验收OＰGＷ光缆及金具运抵现场后，应立即进行现场外观检查及开盘测试,对比产品出厂报告,验证运输过程中的变化。

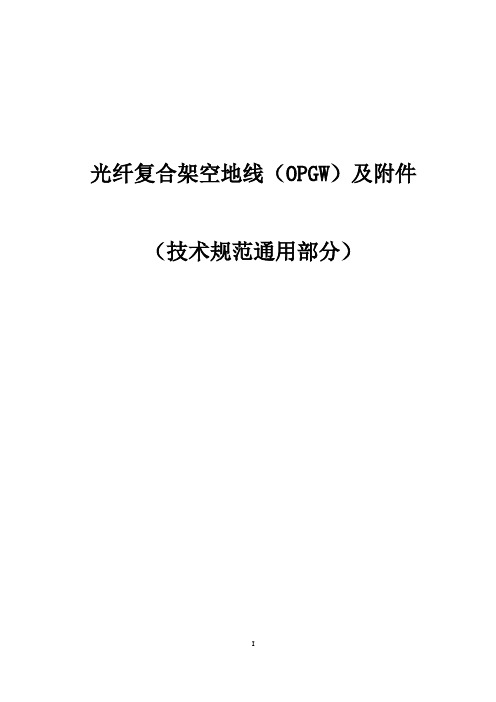

光纤复合架空地线（OPGW）及附件（技术规范通用部分）I目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资格文件 (1)1.3 工作范围 (2)1.4 对设计图纸、说明书和试验报告的要求 (2)1.5 标准和规范 (5)1.6 投标时必须提交的技术数据和信息 (6)2 技术参数和性能要求 (6)2.1 概述 (6)2.2 光纤特性 (6)2.3 OPGW (6)2.4 导引光缆 (7)2.5 OPGW的附件 (7)3 试验 (9)3.1 概述 (10)3.2 OPGW试验 (10)3.3 OPGW金具试验 (11)3.4 现场开箱检查 (11)3.5 现场抽样试验 (12)4 设计联络、工厂验收和监造、技术服务 (12)4.1 设计联络会 (12)4.2 工厂验收和监造 (13)4.3 技术服务 (13)5 成品OPGW的包装、运输及交货 (13)5.1 OPGW包装要求 (13)5.2 装运及交货 (14)附录A 供货业绩 (15)附录B 投标人应提供的技术资料 (15)附录C 工艺控制一览表 (15)附录D 主要生产设备清单 (16)附录E 主要试验设备清单 (16)附录F 光纤技术参数表 (17)附录G OPGW技术参数表 (19)II1 总则(a) 1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件商务部分。
1.1.2 投标人须仔细阅读包括本技术规范通用和专用部分在内的招标文件阐述的全部条款。
投标人提供的OPGW及附件应符合招标文件所规定的要求。
投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提出详细的技术偏差。
1.1.3 本招标文件技术规范提出了对OPGW及其附件、导引光缆的技术要求。
内容还包括投标人必须提交的文件、设计联络会、培训、技术服务、试验、验收和其他必需的项目。
1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。
OPGW标准技术规范书（专用部分）标书编号中国南方电网有限责任公司2017年9月目录一、工程概述 (3)1.1 工程概况 (3)1.2 使用条件 (3)二、设备详细技术要求 (4)2.1 供货需求及供货范围 (4)2.2 标准技术特性参数表 (7)2.3 投标人资料提交时间及培训要求 (38)2.4 主要元器件来源 (38)2.5备品备件、专用工具和仪器仪表供货表 (38)三、投标方技术偏差 (39)3.1 投标方技术偏差 (39)3.2 投标方需说明的其他问题 (39)四、设计图纸提交要求 (39)4.1 图纸资料提交单位 (39)4.2 一次、二次及土建接口要求（适用于扩建工程）............................... 错误!未定义书签。
4.3 设备图纸及资料....................................................................................... 错误!未定义书签。
五、其他 (41)5.1 LCC数据文件 (41)一、工程概述1.1 工程概况本技术规范书采购的设备适用的工程概况如下：表1.1 工程概况一览表（项目单位填写）注：用于专项招标时，项目单位根据工程实际情况填写表1.1各项内容。
1.2使用条件本技术规范书采购的设备适用的外部条件如下：二、设备详细技术要求2.1 供货需求及供货范围2.1.1项目需求总表表2.1项目需求总表（项目单位填写）2.1.2需求及供货范围投标方提供的设备具体规格、数量见表2.1:供货范围及设备技术规格一览表。
投标方应如实填写“投标方保证”栏。
表2.2 供货范围及设备技术规格一览表（投标方填写）2.1.3主要部件材料表表2.3 主要部件材料表（投标方填写）2.2标准技术特性参数表2.2.1标准技术特性参数表投标人应认真逐项填写技术参数表（表 2.2-1~2.2-24）中投标人响应值，不能空格，也不能以“响应”两字代替，不允许改动项目单位要求值。
架空、管道、直埋光缆线路工程施工规第一部分架空光缆线路工程施工规根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2)立杆(1)电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。
(一)表1水泥电杆洞深(2)杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3)电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点移100～150mm。
因地形限制而不能移或装撑木的角杆可不移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4)杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
架空光缆线路1.选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。
在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要避开电力杆路，与电力杆路平行不得少于一个倒杆位。
杆路离开公路的两侧排水沟，国道20米、省道15米、县道10米、乡道5米；3.杆路不准有急转变，要避免角杆直接穿越公路、铁路。
遇到角深大于规定值时，可将一个角杆平分成两个相等转角。
测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20c m；4.配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。
标准杆为7米，配置杆7米到11米，标准杆档距为50米；5.电杆埋深深度：6、立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80c m，下底直径120c m，高度80c m.。
7、架空光缆线路距地面和其它建筑物的距离应符合下表。
架空光缆与其他建筑物间距如下表注：与10K V以下（含10K V）电力线同杆架设光缆时，电力线与光缆的最小垂直净距应不小于 2.5米（电力线在上，光缆在下）。
二、吊线1、吊线程式必须符合设计规定的规格，一般为7/2.2、7/2.6和7/3.0（适中负、重负和超重负荷区）。
当杆距较大时应按设计要求采用正副吊线跨越装置等措施。
2、吊线安装加固应用穿订（木杆）或吊线抱箍（水泥杆）和三眼单槽夹打或用吊线担、压板安装；吊线的终结、假终结、泄力结、仰俯角装置以独角杆吊线保护装置等，应按本地网架空线路的相关规范处理。
3、吊线抱箍距杆稍40至60c m处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25c m。
第一层吊线与第二层吊线间距15c m；4、第一吊线应在杆路前进方向同一侧，吊线位置不能任意改变方向；5、吊线的背档杆和吊档杆5米以上的应做辅助装置。
100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19c m 以上。
架空光缆与地埋光缆迁改技术规范书一、路由要求1、核对光缆路由的具体走向、敷设方式、防护措施、环境条件以及接头的具体位置是否与设计一致。
2、测试杆路的地面距离、杆位、杆长、杆型及杆上装置,并核对基本杆距，基本杆距为50m。
3、直埋路由应选择地质稳固、地势平坦的丘陵地区或平原地区耕地、山地。
设置路由标桩(标志）、宣传牌。
4、验收时因环境变化而对原设计标准进行修改过地方，应由设计单位提供相关的设计变更资料，建设单位予以确认。
5、确认与其他建筑物保持必要的净距，见下表：架空光缆线路与其他建筑物、树木的最小净距表二、新设电杆的工艺标准1、洞深：见下表：水泥电杆杆洞洞深表2、新设电杆及新设地锚埋设夯实:回土必须分层(30cm）夯实，培土高出地面15－20cm,杂草、稀泥、冻结夹雪的土块、大石块不得填入洞内，市区地段应回土夯实，恢复路面.3、杆根加固装置：应符合部颁及设计要求.4、电杆垂直：杆路在直线段上不得有眉毛弯，S弯，杆根左右偏差小于5cm；杆梢与杆身应垂直，前后左右倾斜不得超过1/3梢径；角杆杆根向内角内移半个杆根，杆梢向外角倾斜5－10cm；终端杆向拉线方向倾斜10－20cm.5、杆号编写：杆号应面向道路一侧，字体及大小整齐一致,位置应符合规定,用黑油漆喷涂或书写,无堆积或流散。
具体的编号顺序应与设计一致。
6、拉线及撑杆A、拉线程式及规格:直线段上每8－16根电杆设一组双方拉线，每32－64根电杆设一组四方拉线。
在水田里可用H杆代替双方、四方拉线。
100m以上长杆档需要装设双方拉线。
角杆及其设置见下表:角杆允许的最大角深表：单位：米在水泥电杆上架设光缆，角杆拉线程式如下表：角杆拉线程式表对于不适宜装设拉线的转交杆，可考虑撑杆来平衡转角张力.见下表：坡度变更杆平衡拉线装设表B、拉线方位与缠扎规格：角杆、撑杆拉线位置应在角的平分线上，双方拉及顺线拉分别和线路进行方向垂直及平行。
具体安装工艺按照部颁规范执行；C、拉线距高比：拉线距高比宜等于1；小于0.75或大于2时应调整拉线程式;小于0。
