圆管带式输送机简介.共17页

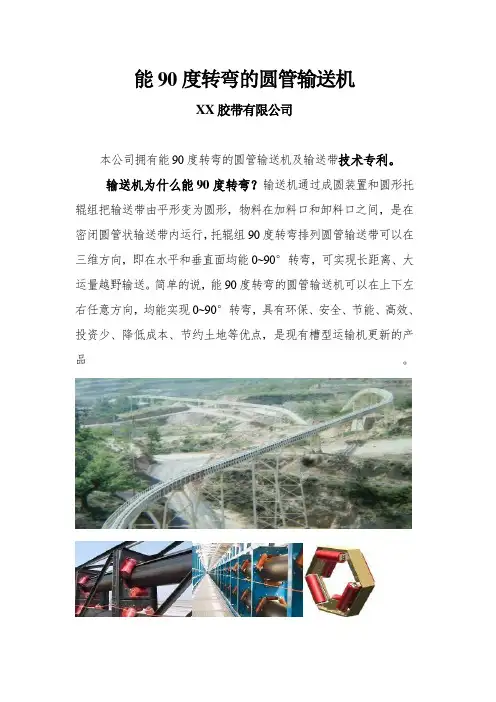

能90度转弯的圆管输送机XX胶带有限公司本公司拥有能90度转弯的圆管输送机及输送带技术专利。

输送机为什么能90度转弯？输送机通过成圆装置和圆形托辊组把输送带由平形变为圆形，物料在加料口和卸料口之间，是在密闭圆管状输送带内运行，托辊组90度转弯排列圆管输送带可以在三维方向，即在水平和垂直面均能0~90°转弯，可实现长距离、大运量越野输送。

简单的说，能90度转弯的圆管输送机可以在上下左右任意方向，均能实现0~90°转弯，具有环保、安全、节能、高效、投资少、降低成本、节约土地等优点，是现有槽型运输机更新的产品。

随着现代工业的迅猛发展，对环保、安全、节能、高效、长距离、大运量输送提出了更高、更严格的要求，由于现有槽型带式输送机倾斜角小于17°，不能在三维方向转弯，而且在运输过程中易泄露，对环境造成污染，不能实现长距离、大运量越野式输送，因此1964年日本人首先提出用圆管输送带做输送机的概念，1972年申报专利并开始应用。

首先在日本推广，先后有三菱、长崎重工、四电、日立等公司采用，1978年后，现有南非柏特曼（Bateman）、德国克赫（Koch）、尼皮尔（NPL）、林帝（MMD）、法国罗耶斯（Noyes）、意大利罗瓦（Nova）、英国杜斯克（Dosco）、印度啵里司帝（Simplicity）、美国虏勃罗宾斯（Krupp Rotins）、韩国杨波尼（yoblmg Poony）、南美洲塞蒂马斯（Sistemas）以及中国淮南煤矿机械厂和中国华电公司引进该技术，应用圆管输送机国内目前有一百多家，如秦皇岛化肥厂、安徽新庄孜洗煤厂、山西太钢东山矿、武汉工业港、珠海电厂、山东莱抚钢铁集团、青海盐湖集团等工矿企业。

目前、国内外都采用都采用钢丝绳圆管输送带，实现长距离、三维方向输送（但倾斜角最大不超过30°），由于钢丝绳输送带，带体僵硬，转弯半径大、曲挠性差、自重大、易腐蚀。

带头难接、不易安装、动能高，投资大等缺陷，实际运用效果不太理想。

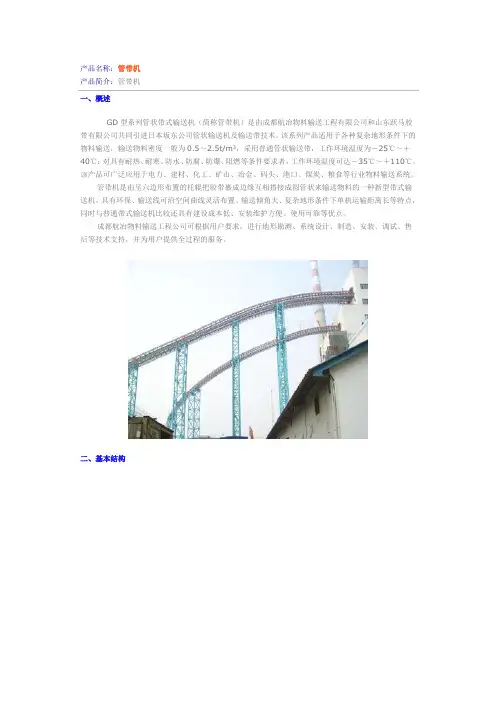

产品名称：管带机产品简介：管带机一、概述GD型系列管状带式输送机（简称管带机）是由成都航冶物料输送工程有限公司和山东跃马胶带有限公司共同引进日本坂东公司管状输送机及输送带技术。

该系列产品适用于各种复杂地形条件下的物料输送，输送物料密度一般为0.5～2.5t/m3，采用普通管状输送带，工作环境温度为－25℃～＋40℃；对具有耐热、耐寒、防水、防腐、防爆、阻燃等条件要求者，工作环境温度可达－35℃～＋110℃。

该产品可广泛应用于电力、建材、化工、矿山、冶金、码头、港口、煤炭、粮食等行业物料输送系统。

管带机是由呈六边形布置的托辊把胶带裹成边缘互相搭接成圆管状来输送物料的一种新型带式输送机。

具有环保、输送线可沿空间曲线灵活布置、输送倾角大、复杂地形条件下单机运输距离长等特点，同时与普通带式输送机比较还具有建设成本低、安装维护方便、使用可靠等优点。

成都航冶物料输送工程公司可根据用户要求，进行地形勘测、系统设计、制造、安装、调试、售后等技术支持，并为用户提供全过程的服务。

二、基本结构1、管带机结构管带机的头部、尾部、受料点、卸料点、拉紧装置等部分在结构上与普通带式输送机基本相同。

输送带在尾部过渡段受料后，逐渐将其卷成圆管状进行物料密闭输送，到头部过渡段再逐渐展开直至卸料。

2、输送带设备采用管带机专用输送带。

根据不同张力等条件的要求，输送带可采用尼龙织物芯层和钢绳芯等形式，输送带规格的选择，要考虑输送带的最大张力值、输送距离、使用条件及安全系数等因素。

三、性能特点1、可广泛应用于各种散状物料的连续输送；2、输送物料被包围在圆管状输送带内输送，物料不会散落及飞扬，物料也不会因刮风、下雨而受外部环境的影响，这样即避免了因物料的撒落而污染环境，也避免了外部环境对物料的污染，达到无泄漏密闭输送；3、胶带被六只托辊卷成圆管状，无输送带跑偏的情况，管带机可实现空间弯曲布置，一条管状带式输送机可取代一个由多条普通带式输送机组成的输送系统。

管链输送机知识介绍管链输送机又名管链式输送机，链管输送机，盘片输送机，环链输送机、拜肯管链输送机等。

一、组成部分管链输送机包括主动箱（从动箱）、8齿链轮、电机减速机、带盘片的输送链条，输料管道。

二、综述管链输送机的主动箱（从动箱）两侧均设置有支管，支管与主动箱（从动箱）均相连通，8齿链轮安装于主动箱（从动箱）内，所述输料管通过法兰连接。

输料管两端与主动箱（从动箱）两侧设置的支管分别相连通地对应连接，输送链穿过输料管和支管内孔与主动链轮相传动连接。

所述输料管截面形状为圆形。

所述输送链包含形状均为锚链状的水平链节和垂直链节，在垂直链节上固定地安装有盘片，该盘片为圆形。

该输送机结构简单合理，且能在窄小及不规则空间中使用，广泛应用于物料的输送中。

根据用户现场空间的要求不同，该管链输送机还能单独应用于水平、倾斜或垂直提升的场合，并能实现多个进料口或多个出料口的输送应用。

在管道弯曲处，也可以设置换向链轮来进行链条换向。

三、优势：1、拜肯管链输送机结构简单紧凑，可以水平、垂直、弯曲或三维布置。

2、根据用户现场使用情况，可以多口进料，多口出料，实现一套管链，多点投料，多点出料。

3、输送原料从进口到出口法兰之间一直处于密闭状态的，运输中能保证没有粉尘泄漏到环境中。

4、出口不必设置除尘器，简单排气即可，满足现代企业对环境保护的要求。

5、输送过程中可充氮气保护，满足易燃易爆粉粒体物料的输送要求。

6、输送原料沿着管子在两个盘片中间平滑向前输送，基本上没有摩擦，所以物料破损少，缓慢的弯道输送使很少的物料会产生破碎。

7、拜肯管链输送机皆采用特殊定制的输送盘片,具有极低的磨擦系数、较高的耐磨性和稳定的输送。

8、拜肯管链输送机都采用自主开发的计算程序，使得输送机的输送管道和弯头等不同的部位保持必要的静摩擦和拉紧力，为设计低噪声和低磨损的管链输送机提供高精确数据。

四、输送特点：1、拜肯管链输送机结构简单紧凑，可以水平、垂直、弯曲或三维布置。

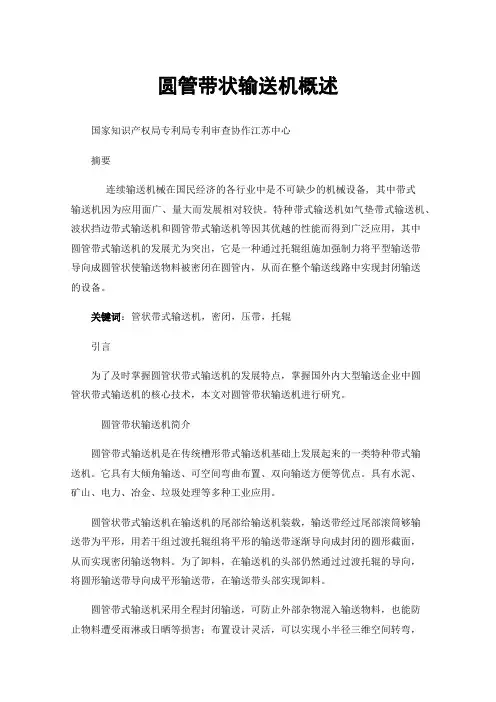

圆管带状输送机概述国家知识产权局专利局专利审查协作江苏中心摘要连续输送机械在国民经济的各行业中是不可缺少的机械设备, 其中带式输送机因为应用面广、量大而发展相对较快。

特种带式输送机如气垫带式输送机、波状挡边带式输送机和圆管带式输送机等因其优越的性能而得到广泛应用，其中圆管带式输送机的发展尤为突出，它是一种通过托辊组施加强制力将平型输送带导向成圆管状使输送物料被密闭在圆管内，从而在整个输送线路中实现封闭输送的设备。

关键词：管状带式输送机，密闭，压带，托辊引言为了及时掌握圆管状带式输送机的发展特点，掌握国外内大型输送企业中圆管状带式输送机的核心技术，本文对圆管带状输送机进行研究。

圆管带状输送机简介圆管带式输送机是在传统槽形带式输送机基础上发展起来的一类特种带式输送机。

它具有大倾角输送、可空间弯曲布置、双向输送方便等优点。

具有水泥、矿山、电力、冶金、垃圾处理等多种工业应用。

圆管状带式输送机在输送机的尾部给输送机装载，输送带经过尾部滚筒够输送带为平形，用若干组过渡托辊组将平形的输送带逐渐导向成封闭的圆形截面，从而实现密闭输送物料。

为了卸料，在输送机的头部仍然通过过渡托辊的导向，将圆形输送带导向成平形输送带，在输送带头部实现卸料。

圆管带式输送机采用全程封闭输送，可防止外部杂物混入输送物料，也能防止物料遭受雨淋或日晒等损害；布置设计灵活，可以实现小半径三维空间转弯，避免了中间转运站的设立和相应辅助设备的投资和维护费用;特别适合于空间比较狭小，或者有障碍物等复杂环境下的输送线路建设；能实现大倾角输送，圆管带式输送机由于输送带是将物料围包在管内输送，增大了物料与输送带之间的摩擦力，输送角度可以进一步提高；可以方便地实现双向物料输送。

由于圆管带式输送机在承载段和回程段均采用封闭管状输送，回程段仍然可以输送物料，并且中间加料可在任何点通过打开和封闭输送带完成。

根据圆管状输送带的安装形式，可分为吊装式和落地式两大类，本文将针对圆管状输送机展开专利技术的分析。

管状皮带运输机一皮带运输机简介带运输机除采用槽形托辊组的普通皮带运输机以外，从70年开始又出现了管式皮带运输机，其构造在驱动和皮带张紧方面与普通皮带运输机没有太大的区别，但承载托辊组确发生了较大的变化。

每组托辊组通常有6个托辊组成，成六边形布置。

由6个托辊将皮带包成管状以盛载物料。

管式皮带运输机英文称作 Hose Belt Conveyors, Tube Belt Conveyors , or Tubelar Belt Conveyors，or Pipe Belt Conveyors。

这一技术早期在日本采用。

现在，在欧洲已有许多公司设计制造这种皮带运输机。

我国的管式皮带运输机的设计制造和使用还刚起步，管式皮带运输机的头部驱动滚筒和尾部改向滚筒与普通皮带运输机的驱动滚筒和改向滚筒相同。

皮带在驱动滚筒和改向滚筒处同样是平皮带，并逐渐由两端的平段向中部过渡到管状。

在过读渡段也是逐步由小槽角过渡到大槽角，再过渡到管状。

二管状皮带机主要特点：（1）可密闭输送散体物料，在输送过程中不洒落、不泄露，同时也防止了管外物料的混入。

因此实现了无公害绿色输送，净化了环境，无需架设带式输送机长廊或者密封罩，减少了基建等费用，降低了设备成本；(2)可空间弯曲布置输送线路，可实现在垂直面和水平面内的拐弯，可绕过各种障碍物，跨过公路、铁路、河流及各种建筑物等，而不需要中间转载，因此线路布置简单，故障率小，维修量少；（3）可提高输送倾角，物料被输送带围包在里面，通过侧压力及物料与输送带内表面之间的摩擦力作用，从而使输送倾角提高了，充填系数越大，倾角可越大，最大可达30°；（4）可双向输送物料。

三管状皮带机于普通皮带机的区别管式皮带运输机之所以得到推广和应用是其具有普通皮带运输机所不具有的优点：1、可在水平平面和竖直平面拐弯，也可同时在水平平面和竖直平面拐弯，水平方向最大弯折角度达90度。

最小弯曲半径为管径的300倍；2、采用管式皮带运输机后可省去普通皮带机改变方向用的转载房以及其转载处的相应机构，降低设备的投资；3、由于采用了管状，托辊组结构与同能力的普通皮带机相比较特别紧凑；4、可设计成大坡角的输送机；5、运输过程中对环境的污染小。

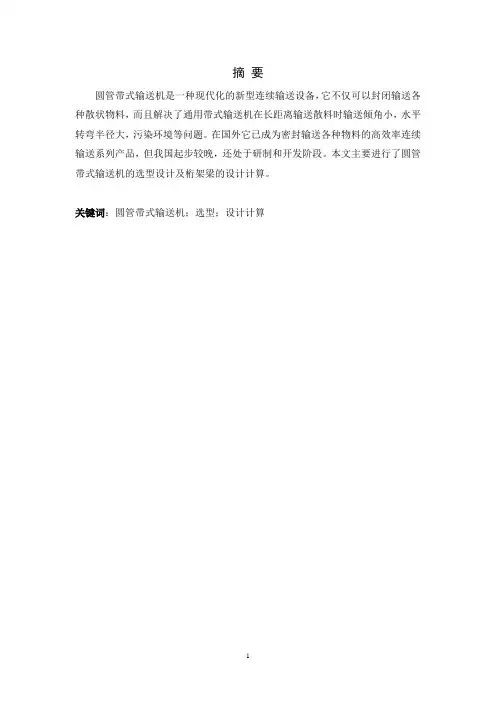

摘要圆管带式输送机是一种现代化的新型连续输送设备，它不仅可以封闭输送各种散状物料，而且解决了通用带式输送机在长距离输送散料时输送倾角小，水平转弯半径大，污染环境等问题。

在国外它已成为密封输送各种物料的高效率连续输送系列产品，但我国起步较晚，还处于研制和开发阶段。

本文主要进行了圆管带式输送机的选型设计及桁架梁的设计计算。

关键词：圆管带式输送机；选型；设计计算AbstractThe type pipe belt conveyor is a modern new pattern continuum conveyor. Not only can it transport dispersed material , but also solve the familiar problems when transport far cry , for example, currency belt conveyor transportable obliquity is little、plane swerve radii is big and environmental pollution and so on . It has been effective continuum conveyor in transporting all kinds of material in foreign, but it started late in our country and it is under development. This paper mainly introduces the selection of circular conveyor design and truss beam design calculation.Keywords: type pipe belt conveyor ；selecting ；design and calculation圆管带式输送机选型设计第一章 概述1.1带式输送机简介带式输送机是使用最普遍的一种输送机，其基本结构是在水平或倾斜的窄长机架两端装有输送带滚筒，在滚筒上的无接缝环形输送带连续地朝一个方向移动，货物放在带上输送，是一种连续运行的运输设备，在冶金、采矿、动力、建材等重工业部门及交通运输部门中主要用来运送大量散状货物，如矿石、煤、砂等粉、块状物和包装好的成件物品。
