工艺标准管道试压包编制内容

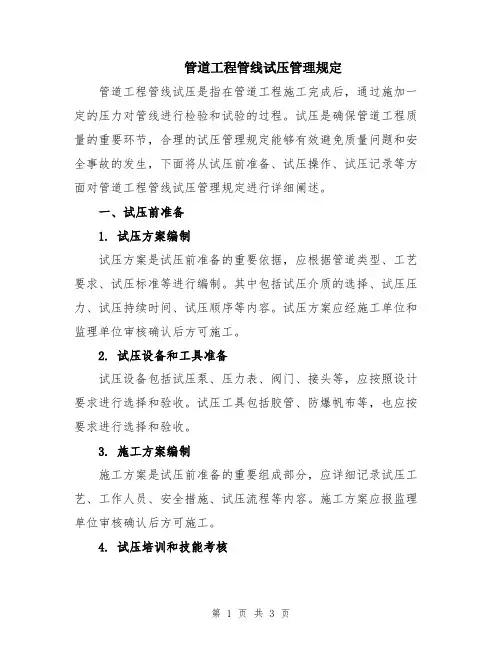

管道工程管线试压管理规定管道工程管线试压是指在管道工程施工完成后，通过施加一定的压力对管线进行检验和试验的过程。

试压是确保管道工程质量的重要环节，合理的试压管理规定能够有效避免质量问题和安全事故的发生，下面将从试压前准备、试压操作、试压记录等方面对管道工程管线试压管理规定进行详细阐述。

一、试压前准备1. 试压方案编制试压方案是试压前准备的重要依据，应根据管道类型、工艺要求、试压标准等进行编制。

其中包括试压介质的选择、试压压力、试压持续时间、试压顺序等内容。

试压方案应经施工单位和监理单位审核确认后方可施工。

2. 试压设备和工具准备试压设备包括试压泵、压力表、阀门、接头等，应按照设计要求进行选择和验收。

试压工具包括胶管、防爆帆布等，也应按要求进行选择和验收。

3. 施工方案编制施工方案是试压前准备的重要组成部分，应详细记录试压工艺、工作人员、安全措施、试压流程等内容。

施工方案应报监理单位审核确认后方可施工。

4. 试压培训和技能考核试压工作涉及到施工人员的操作技能和安全意识，施工单位应组织相关人员参加试压培训，经过培训合格后方可上岗。

对试压操作人员进行定期的技能考核，确保其操作的准确性和安全性。

二、试压操作1. 管线清洗在试压前，应对管线进行彻底清洗，确保内部无杂质和积存物。

清洗液应根据工程要求选择合适的药剂，并按照相关规定进行配置和冲洗。

2. 管线检查试压前应对管线进行全面检查，查看管道焊缝、接头、阀门等是否存在漏气、漏水、裂缝等问题。

如发现问题应及时处理，确保管线的完好性。

3. 试压过程监控试压过程中应有专人进行监控，及时观察试压设备和管线的压力变化，并记录下来。

如发现压力异常或泄漏等情况，应立即停止试压并进行检修。

4. 试压压力和持续时间控制试压压力和持续时间应根据试压方案进行控制，不得超过设计要求和试压标准规定。

特殊管线需要降低试压压力的，应根据工程要求进行调整。

三、试压记录1. 试压前记录试压前应做好试压前准备工作，包括试压方案、施工方案、试压设备和工具的验收等。

浅谈管道试压包的编制摘要：针对管道试压包的编制方法，从试验压力的确定、试验介质的选用、试压系统的划分、流程图的绘制、临时盲板厚度的选择、试压包文件的整理及编制等方面进行主要叙述。

关键词：管道试压包编制1 前言管道的试压是安装施工中的重要组成部分，也是管道安装完成后的重要检验手段，在整个安装施工的过程中业主普遍较为重视的环节。

要想在试压时较好的完成工作，更加合理化、简单化、高效率的将繁琐无序的管道系统检验工作系统化和规范化，做到不遗漏管线，应对工艺管道的压力试验，进行详细的规划，这就要通过编制管道试压包，来促进管道系统检验工作的进度和效率，指导管道的试压工作。

2 管道试压包的解释2.1 管道试压包的概念管道试压包就是在管道安装工作收尾阶段，管道系统压力试验时所编写的一整套完整资料。

完整的管道试压包主要内容有：所需检查管线的一览表（表中详细的标注清晰的管道的各项特征，如材质、介质、工作压力、工作温度、试验压力、实验介质等），技术记录文件（焊接工作记录、无损检测报告等），管道试压包流程图，管道系统试压临时盲板安装记录表（管道试压包中要标注清楚盲板位置），管道系统耐压试验记录等。

管道试压包中的这些都是施工过程的重要资料和指导试压工作的重要依据，可以有效避免在施工过程中发生不必要的错误。

2.2 管道试压包的作用管道试压包是对全装置的管道压力试验作统盘考虑，将分布在各区域的管道按实验压力要求进行组合，形成若干个系统。

这样有利于各区域施工人员之间的协调，大大加快管道系统试压工作的开展。

管道试压包的使用可避免在试压过程中的盲目和随意的现象，避免遗漏管线或重复试压管线，使先做什么，后做什么更加清楚明晰，对复杂的试压工作及总体施工进度，做到心中有数。

管道试压包明确了试压用临时管线和盲板的数量、规格及安装位置，便于试压前期临时管线和盲板的准备与加工，有利于试压高峰期临时管线和盲板的安装与拆除，不至于因临时管线和盲板的使用而手忙脚乱，具有很强的操作性和实用性。

XXXXXX燃气有限公司XX天然气液化工程工艺管道试压方案编制：审核：批准：XXXXXXX有限公司2015年月日一、管道系统试验前应具备的条件1.1试压方案已经过批准，并已进行了技术交底。

1.2要试压的管道系统施工完毕，并符合设计要求和《工业金属管道工程施工及验收规范》GB50235-2010的有关规定。

1.3管道滑动、固定支架安装应正确，并且按试验的要求管道已经加固。

1.4焊接工作结束，并经检验合格。

焊缝及其它应检查的部位，不得涂漆和保温或保冷。

1.5所需的工机具、材料以及厂地环境应符合试压和HSE要求，当进行试压时，应划定试验禁区，无关人员不得进入；必要时，对所试验的管道应进行加固。

不在压力试验范围内的安全阀等用盲板与试验管线隔开，气源准备充足，试压用的压力表及安全阀必须经过调校，且不含油脂，并且必须有调校证书。

1.6临时支架和盲板等应安全可靠，盲板上应做标识，便于检查和重新安装。

1.7压力表应放置在试验管线的进出口，一个测量点应至少放置2个压力表，压力表的量程是1.5～2倍级别，精确度不小于1.6级，压力表应在校验有限期内。

1.8施工单位应提供试压前试压工具清单，并确保准备齐全。

1.9压力试验前所有的检验都必须合格，所有无损检测的焊缝必须有探伤报告，切底片保存完好。

二、试压前的准备工作及注意事项2.1资料进行审查：1、试压包含的流程图（设计图纸的工艺部分的中油金鸿全厂PID图纸）；2、试压包含的单线图及管线清单（设计图纸中工艺部分包含的单线图）；3、未完的工作清单；4、现场检查测试记录；5、管道压力质量证明书；6、计量器具的合格证书；7、管道安装及压力测试记录表；2.2气压试验准备1、应先检查被试系统，确认整个系统可以在试验以后减压。

需专门检查确认每一个单向阀的下游有一个阀门可以用来释放系统的压力。

在气压试验中，整个系统包括单向阀下游的管道，须在规定时减压。

2、在施加任何压力之前，须检查所有的被试验管道和设备，以保证所的接头（包括设备上的接头）都紧密连接，所有的系统部件都已有效支撑，以防止在接头失效的情况下，损害邻近的设备和管路。

一、工程概况中化扬州石化码头仓储项目用地位于扬州化学工业园区内（仪征市赵庄沟），该区为国家和省石化工业规划区级开发区。

项目征地占地235亩。

西南面临长江，距江边约600m，北面为纬一路，东面沿烟灯河邻经一路西。

本项目建设库容规模约为23.558万立方米，计53台各种规格的成品油及化工品储罐，另加1台500 m3污水调节罐，1台100 m3污油罐及2台2500 m3消防水罐。

经营产品主要为苯类、醇类、酮类、乙二醇、苯乙烯等精细化工品和成品油、燃料油等油品。

本项目库区内工艺管道、库区到码头间工艺热力管网由青岛英派尔化学工程有限公司，码头部分由中交第二航务勘察设计院有限公司设计完成。

管道材质主要有20#、304、316L、L245。

管道等级分别为1.6Mpa、2.5Mpa。

为保证工艺管道试压工作有序、保质保量、安全高效地完成，特编制本方案。

二、方案编制依据：2.1青岛英派尔化学工程有限公司提供施工图；2.2中交第二航务勘察设计院有限公司提供施工图；2.3《石油化工剧毒、可燃介质管道工程施工及验收规范》（SH3501-2002）；2.4《工业金属管道工程施工及验收规范》（GB50235-97）；2.5《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）；2.6《石油化工施工安全技术规程》（SH3505-99）；2.7《工程建设交工技术文件规定》（SH3503-2001）；三、试压原则、程序及特殊要求3.1 试压原则本工程工艺管道试压工作按系统进行。

试压流程根据设计流程图确定，试压压力根据设计提供管道表确定。

管线试压时，所有不能参加试压的设备(机泵、过滤器、储罐、换热器等）、阀门（调节阀、截止阀、清管阀、安全阀等）或管线须做好系统隔离，无法隔离的须经设计单位和建设单位认可同意后方可参加系统试压。

系统试验压力应以其中设计压力最高的管线的试验压力做为整个系统的试验压力。

串联系统的试压应先试压力等级较低的管线，然后逐段切出低压系统再进行较高压力等级的系统的试压。

管道试压包编制指导书1. 目的为规范管道试压包的编制内容、格式和要求，促进管道工程收尾，查找管道施工漏项、不合格项和质量隐患，保证管道安装工程质量，特编制本指导书。

2. 适应范围本指导书对试压包的划分原则、编制和管理要求等方面内容给出了规定和建议，适应于公司承接项目的装置区工艺管道系统试压包资料的编制。

3. 执行标准《压力管道安全技术监察规程—工业管道》 TSG D0001-2009《工业金属管道工程施工规范》 GB 50235-2010《现场设备、工业管道焊接工程施工规范》 GB 50236-2011《石油化工有毒、可燃介质钢制管道工程施工及验收规范》 SH 3501-2011 《压力管道规范工业管道》 GB/T 20801-2006《石油化工建设工程项目技术文件规定》 SH/T3503-2007《工业金属管道设计规范》 GB 50316-20004.术语和定义4.1管道试压包根据P&ID工艺流程图，按照管道材质、压力等级、试压参数和试压介质要求等因素基本相同，同时考虑试压介质引入和放出的方便以及分界明确、便于检查等因素，将装置工艺系统的管道划分为若干个试压单元，一个试压单元即为一个“试压包”。

4.2管道系统压力试验以液体或气体为介质，对管道逐步进行加压，达到规定的压力，以检验管道组成件的机械强度是否满足设计和规范要求，管道系统是否存在泄漏点。

5.职责5.1 项目部是试压包编制、系统试压实施的主体单位，对管道试压负直接责任。

5.2 总包单位/监理/建设单位负责试压包资料的审查，以及对管道试压进行检查验收和监督管理。

5.3 总包单位/监理/建设单位负责试压方案的批准以及试压过程的监督检查。

5.4当地政府技术质量监督部门负责管道系统试压过程中的监督检查。

6. 管理内容与要求6.1 试压包划分原则和要求6.1.1试压包划分原则（1）同类材质原则：碳钢（包括20#、20G等）和合金钢可一起试压，不锈钢单独试压。

管道试压包编制原则管道试压是在安装、维护或改造管道系统时，通过施加一定压力来测试管道系统的可靠性和安全性的方法。

管道试压包编制是指在进行管道试压前，按照一定的原则和步骤，准备相应的文件和工具，以确保试压过程的顺利进行和结果的准确可靠。

下面是关于管道试压包编制的原则：1.根据设计文件编制：管道试压包应根据设计文件（如施工图、工艺文件）进行编制，确保试压的内容和要求符合设计要求。

试压包中应包含管道系统的一揽子试压方案，包括试压试验标准、试压试验压力、试压时长、试压试验部位等信息。

2.考虑管道材质和使用环境：根据管道使用的材质和使用环境的具体情况，确定试压试验压力和试压时长。

不同材质的管道系统和不同应用场景下，试压试验的要求可能有所差异。

同时，还需要考虑管道系统的工作压力和允许泄漏的标准，确定试压液体的种类和用量。

3.考虑管道长度和直径：管道的长度和直径也是确定试压试验压力和试压时长的重要因素。

长管道和大口径管道的试压试验压力和试压时长一般会较长，以确保管道系统的可靠性和强度。

4.制定完善的安全管理措施：在试压试验过程中，应制定完善的安全管理措施，保证试压过程的安全性。

需合理安排试压班组，明确各人员的职责和权限；使用可靠的试压设备和工具，确保试压过程的安全可靠；遵守试压现场的安全操作规程，确保试压操作符合安全标准。

5.制定详细的试压记录和报告：试压包还应包含详细的试压记录和试压报告，记录试压过程中的参数和结果。

试压记录应包括试压试验起止时间、试压试验压力、泄漏情况等，试压报告应对试压试验结果进行评估和总结，提出有针对性的建议。

6.依据相关标准和规范：在编制试压包的过程中，应参考相关标准和规范，如《管道试压工程施工及验收规范》等。

这些标准和规范对试压包的编制提供了相应的指导和要求，有助于保证试压过程的准确性和可靠性。

综上所述，管道试压包编制应在设计文件的基础上，考虑管道材质、使用环境、长度和直径等因素，制定完善的安全管理措施，并依据相关标准和规范进行编制。

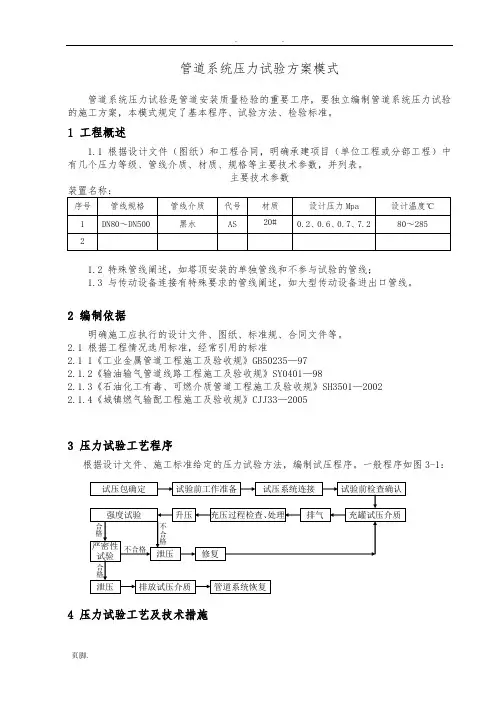

管道系统压力试验方案模式管道系统压力试验是管道安装质量检验的重要工序，要独立编制管道系统压力试验的施工方案，本模式规定了基本程序、试验方法、检验标准。

1 工程概述1.1 根据设计文件（图纸）和工程合同，明确承建项目（单位工程或分部工程）中有几个压力等级、管线介质、材质、规格等主要技术参数，并列表。

主要技术参数1.2 特殊管线阐述，如塔顶安装的单独管线和不参与试验的管线；1.3 与传动设备连接有特殊要求的管线阐述，如大型传动设备进出口管线。

2 编制依据明确施工应执行的设计文件、图纸、标准规、合同文件等。

2.1根据工程情况选用标准，经常引用的标准2.1 1《工业金属管道工程施工及验收规》GB50235—97 2.1.2《输油输气管道线路工程施工及验收规》SY0401—982.1.3《石油化工有毒、可燃介质管道工程施工及验收规》SH3501—2002 2.1.4《城镇燃气输配工程施工及验收规》CJJ33—20053 压力试验工艺程序根据设计文件、施工标准给定的压力试验方法，编制试压程序。

一般程序如图3-1：4 压力试验工艺及技术措施4 1 压力试验前检查确认4.1.1.管道系统压力试验，应按设计文件要求，在管道安装完毕、热处理和无损检测合格后进行。

4.1.2.管道系统试压前，现场技术负责人按试压包核实安装质量记录资料，资料应经各专业人员签字认可。

合格后交由建设/监理单位、有关部门对试压包涉及的资料进行审查确定。

如以下资料等：（1）管道组成件，焊材的制造厂质量证明书；（2）管子弯管加工和管端加工记录；（3）管道系统隐蔽工程记录；（4）管道焊接记录及单线图；（5）无损检验报告；（6）焊接接头热处理记录及硬度试验报告；（7）设计变更及材料代用文件；（8）静电接地测试记录。

4.1.3.试压方案和安装质量记录资料审查合格后，现场技术负责人组织有关部门在试验开始前对试压系统中涉及的实体进行联合检查。

根据工程现场，确认检查容：如：（1）试压用的气（水）源和电源充足，临时用电符合安全技术要求；（2）试验围的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。

管道试压包编制指导书1. 目的为规范管道试压包的编制内容、格式和要求，促进管道工程收尾，查找管道施工漏项、不合格项和质量隐患，保证管道安装工程质量，特编制本指导书。

2. 适应范围本指导书对试压包的划分原则、编制和管理要求等方面内容给出了规定和建议，适应于公司承接项目的装置区工艺管道系统试压包资料的编制。

3. 执行标准《压力管道安全技术监察规程—工业管道》TSG D0001-2009《工业金属管道工程施工规范》GB 50235-2010《现场设备、工业管道焊接工程施工规范》GB 50236-2011《石油化工有毒、可燃介质钢制管道工程施工及验收规范》SH 3501-2011 《压力管道规范工业管道》GB/T 20801-2006《石油化工建设工程项目技术文件规定》SH/T3503-2007《工业金属管道设计规范》GB 50316-20004.术语和定义4.1管道试压包根据P&ID工艺流程图，按照管道材质、压力等级、试压参数和试压介质要求等因素基本相同，同时考虑试压介质引入和放出的方便以及分界明确、便于检查等因素，将装置工艺系统的管道划分为若干个试压单元，一个试压单元即为一个“试压包”。

4.2管道系统压力试验以液体或气体为介质，对管道逐步进行加压，达到规定的压力，以检验管道组成件的机械强度是否满足设计和规范要求，管道系统是否存在泄漏点。

5.职责5.1 项目部是试压包编制、系统试压实施的主体单位，对管道试压负直接责任。

5.2 总包单位/监理/建设单位负责试压包资料的审查，以及对管道试压进行检查验收和监督管理。

5.3 总包单位/监理/建设单位负责试压方案的批准以及试压过程的监督检查。

5.4当地政府技术质量监督部门负责管道系统试压过程中的监督检查。

6. 管理内容与要求6.1 试压包划分原则和要求6.1.1试压包划分原则（1）同类材质原则：碳钢（包括20#、20G等）和合金钢可一起试压，不锈钢单独试压。

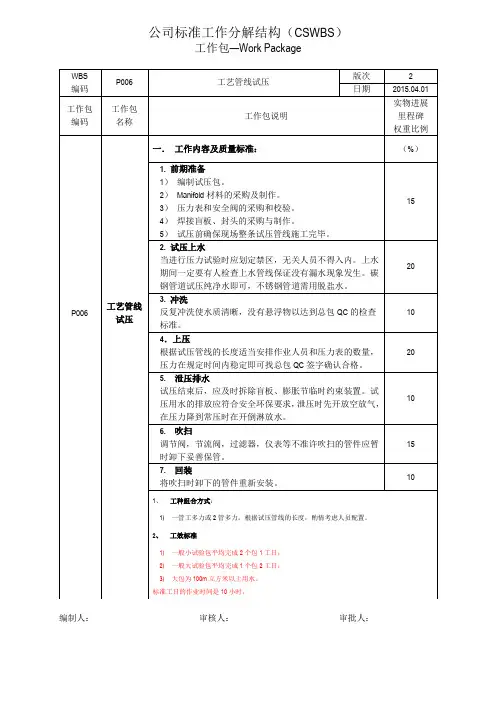

内蒙古东源科技有限公司年产10万吨1,4-丁二醇项目管道试压管理规定文件编号： CDS-PC-06-001版次日期版次说明编制审核批准A 2013年09月01日施工陆新峰王珩张保超目次1 目的与范围 (1)2 定义 (1)3 引用文件 (1)4 职责 (1)5 试压包管理 (2)6 试压工作要求 (4)7 变更管理 (5)8 试压图例 (5)9试压包传递流程图 (6)10 附表 (7)1 目的与范围1.1 本规定适用于内蒙古东源科技有限公司年产10万吨1,4-丁二醇项目管道系统压力试验，为了指导和管理管道试压工作，特编制本文件。
