一：课程设计题目、内容及其目的课题：牛头刨床内容1．对机构进行运动分析已知：曲柄每分钟转数错误!未找到引用源。

,各构件尺寸及质心位置。

作机构1~2个位置的速度多边形和加速度多边形，作滑块的运动线图，以上内容与后面动态静力分析一起画在1号图纸上。

2．对机构进行动态静力分析已知：各构件的重量G（曲柄1、滑块2、和连杆5的重量都可以忽略不计），导杆3的转动惯量错误!未找到引用源。

及切削力错误!未找到引用源。

变化规律如下图。

确定构件一个位置的各运动副反力及应加于曲柄上的平衡力矩。

3、用UG进行模拟运动仿真校核机构运动分析和动态静力分析的结果4、电动机功率的确定与型号的选择5、齿轮减速机构设计目的：1：学会机械运动见图设计的步骤和方法；2：巩固所学的理论知识，掌握机构分析与综合的基本方法；3：培养学生使用技术资料，计算作图及分析与综合能力；4：培养学生进行机械创新的能力。

二：牛头刨床简介和机构的要求1：牛头刨床简介牛头刨床是一种用于平面切削加工的机床，如图1。

电动机经皮带和齿轮传动，经过减速机构减速从而带动曲柄1。

刨床工作时，由导杆3 经过连杆4 带动刨刀5 作往复运动。

刨头左行时，刨刀进行切削，称工作行程，此时要求速度较低并且均匀，以减少电动机容量和提高切削质量，刨头右行时，刨刀不切削，称空行程，此时要求速度较高，以提高生产率。

为此刨床采用有急回作用的导杆机构。

刨刀每切削完一次，利用空回行程的时间，通过棘轮带动螺旋机构（图中未画），使工作台连同工件作一次进给运动，以便刨刀继续切削。

刨头在工作行程中，受到很大的切削阻力（在切削的前后各有一段约0.05H 的空刀距离），而空回行程中只有摩擦阻力。

因此刨头在整个运动循环中，受力变化是很大的，这就影响了主轴的匀速运转，故需安装飞轮来减小主轴的速度波动，以提高切削质量和减小电动机容量。

2：机构的要求牛头刨床的主传动的从动机构是刨头，在设计主传动机构时，要满足所设计的机构要能使牛头刨床正常的运转，同时设计的主传动机构的行程要有急回运动的特性，刨削速度尽可能为匀速运动，以及很好的动力特性。

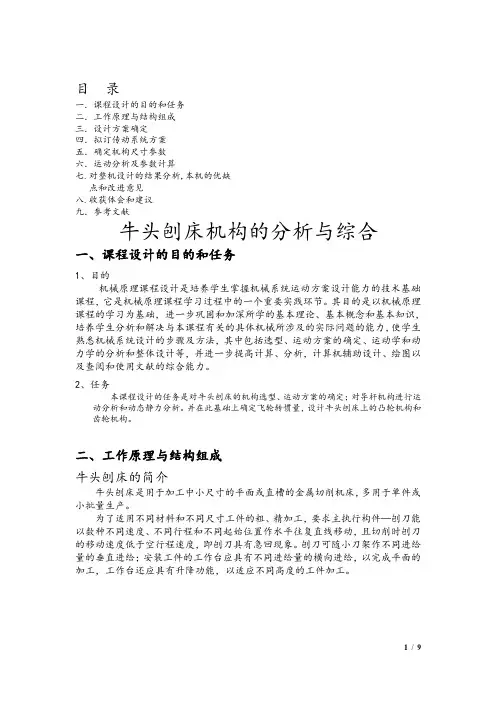

目录一．课程设计的目的和任务二．工作原理与结构组成三．设计方案确定四．拟订传动系统方案五．确定机构尺寸参数六．运动分析及参数计算七.对整机设计的结果分析,本机的优缺点和改进意见八.收获体会和建议九．参考文献牛头刨床机构的分析与综合一、课程设计的目的和任务1、目的机械原理课程设计是培养学生掌握机械系统运动方案设计能力的技术基础课程，它是机械原理课程学习过程中的一个重要实践环节。
