编程流程图软件哪个好

PLC流程图法编程及实例可编程逻辑控制器（PLC）是一种广泛应用于工业自动化领域的设备，它通过接收输入信号，执行内部程序，从而控制输出信号，实现对设备的控制。

PLC编程的方法有很多种，其中，流程图法是一种常用的编程方法。

本文将介绍PLC流程图法编程的基本概念、优点、实例及应用实践经验。

PLC流程图法编程是一种图形化的编程语言，它将PLC程序转换成直观的流程图形式，通过在流程图中定义输入、输出变量，以及各个步骤之间的逻辑关系，来实现对PLC程序的编写和控制。

流程图法编程具有直观易懂、易于学习、易于维护等优点，因此，它成为了很多工程师和技术人员首选的PLC编程方法。

直观易懂：流程图使用图形化的方式来表示PLC程序，可以直观地展示程序的结构和逻辑关系，方便工程师和技术人员理解和分析。

易于学习：相比于传统的文本编程语言，流程图法编程更加简单易懂，即使是没有PLC编程经验的人也可以快速上手。

易于维护：在PLC程序调试过程中，流程图法可以更快速地找到程序中的错误和漏洞，方便工程师和技术人员进行程序的修改和维护。

提高效率：使用流程图法编程，可以减少程序调试的时间和成本，提高PLC程序的开发效率。

下面以一个简单的PLC程序为例，介绍如何使用流程图法进行编程。

实例：设计一个控制设备，当按下启动按钮后，设备开始工作，当按下停止按钮后，设备停止工作。

输入变量：启动按钮（X0）、停止按钮（X1）在绘制流程图时，我们需要将输入变量和输出变量在图中表示出来，并使用图形符号来表示输入输出之间的逻辑关系。

根据上面的实例，我们可以绘制如下流程图：开始 -->启动按钮（X0） -->设备状态（Y0） -->工作| ||---------->停止按钮（X1） <--|设备状态（Y0） -->工作状态 <--停止状态 <--结束根据流程图，我们可以编写如下的PLC程序：LD X0 //检查启动按钮是否按下OUT Y0 //将设备状态输出为工作状态LD X1 //检查停止按钮是否按下OUT Y0 //将设备状态输出为停止状态在编写PLC程序时，有些问题需要特别注意：变量的命名：为了避免程序出错和便于维护，变量命名要规范、有含义、易记忆。

Abilix Chart使用手册前言 (1)第1章安装与第一次使用 (2)1.1安装过程 (2)1.2菜单栏与工具栏 (2)1.2.1工具栏 (2)1.2.2快捷按键 (3)1.3连接 (4)1.3.1获取机器人热点 (4)1.3.2连接热点 (5)1.3.3连接机器人 (5)1.4程序下载 (5)第2章程序编辑界面 (6)2.1流程图界面介绍 (6)2.2流程图各模块名称、功能 (7)2.2.1电机模块库 (7)2.2.2扬声器模块库 (13)2.2.3LED灯模块库 (14)2.2.4传感器模块库 (14)2.2.5控制语句模块库 (16)2.2.6运算模块库 (18)2.2.7变量模块库 (19)2.3编写流程图 (23)2.3.1如何删除一个模块 (25)2.3.2如何编写程序 (25)2.3.3如何使用子程序 (28)2.3.4如何使用变量 (30)2.4程序实例 (31)2.4.1实例2-1环境采集方法 (31)2.4.2实例2-2小车巡线程序 (31)2.4.3实例2-3判断循环 (32)前言Abilix Chart软件用于流程图式图形化编程，电脑版软件可以运行在Windows7及以上版本操作系统上，为了确保您编写的程序下载到机器人控制器中，您的电脑需配备wifi 功能。

本书适用于软件版本1.2.12.0，之前的软件版本操作与功能模块可能有略微差别，但使用操作方式一样。

书中介绍了电脑版Abilix Chart软件的使用方法，提供了一些简单示例能帮助您更好地学习，以提升产品套件的使用效率。

在您拿到我们产品后，请先浏览一遍该书。

祝您使用愉快！第1章安装与第一次使用Abilix Chart中文全称为能力风暴流程图编程软件，支持标准流程图式图形化编程。

具有初学者上手快，高级用户用其开发复杂算法空间广等特点。

1.1安装过程您可以访问能力风暴官网，在“技术服务/资料下载”中下载安装包，下载后解压文件，然后请以管理员权限运行安装程序，根据提示完成安装。

编程算法流程图，绘制软件和例⼦分享
算法流程图，专指以特定的图形符号加上说明表⽰算法的图。

⼀般有两种表⽰⽅法：传统流程图与结构流程图，其中传统流程图应该更⼴泛⼀些。

算法设计可以称之为程序设计的核⼼，⽽表⽰⼀个算法，有多种不同的⽅法，常⽤的有⾃然语⾔，流程图，伪代码，PAD图等。

算法流程图作⽤
程序⼀般可简单划分为两类：逻辑流程类程序、算法应⽤类程序，但复杂的应⽤多是⼆者的组合。

其中逻辑流程类更多强调的是时序、操作步骤等，⼀般都是⽤来简化⼈类的事务性劳动⽽设计，如打开12306⽹站，登录后查询并购买⽕车票，整个过程应涉及到⼀系列与⼈交互的逻辑动作，另有后台的数据查询匹配算法，属于典型的融合应⽤。

⼆者中，算法部分更复杂、抽象，需要⼀种图形化的⽅法来描述。

⽤图形表⽰算法，直观形象，易于理解，更⽅便开发交流及测试检验。

算法流程图不仅⽤来指导编写程序，⽽且在调试程序中可以⽤来检查程序的正确性。

如果框图是正确的⽽结果不对，则按照框图逐步检查程序是很容易发现其错误的。

核⼼算法流程图⼀般是软件开发中的重要⽂档，作为程序说明书的⼀部分进⾏存档，供合作伙伴、后加⼊同事参考，更好的帮助理解算法的思路和结构。

算法流程图绘制符号
下⾯为亿图图⽰中的流程图的基本构成元素：红框的和上述基本⼀致，箭头在下⾯也⼀样有。

顺序流程图：（数据是我胡乱写的，主要是看结构）
分⽀结构：（前是if 后是 switch）（数据是我胡乱写的，主要是看结构）
循环结构：（数据是我胡乱写的，主要是看结构）
算法流程图绘制要点
任何复杂的算法流程图都是由：顺序结构、分⽀结构和循环结构三种结构组合⽽成。

算法流程图绘制案例。

姓名：@ & *学号：（**&……）学院：生命科学学院专业：应用生物教育班级：11级*班云南师范大学教务处编印马鞭草科（verbenaceae）部分观赏园艺植物简介：马鞭草科（verbenaceae）部分分属检索表1.总状、穗状或近头状花序。

2.近头状或短穗状花序。

3.灌木；茎常具倒钩状皮刺；花红、粉红、橙黄或黄色……………………6.马缨丹属Lantana3.草本；茎无上述皮刺；花白、粉红或紫红色………………………………7.过江藤属Phyla 2.穗状、总状或圆锥花序。

4.雄蕊2；穗状花序穗轴具凹穴，花一半嵌生于凹穴……………8.假马鞭草属Stachytarpheta4.雄蕊4；花序总状或圆锥状，稀穗状。

5.草本；子房4室…………………………………………………………5.马鞭草属Verbena5.灌木；子房2室。

6.萼齿深裂，果时向外扩展……………………………………………9.蓝花藤属Petrea6.萼齿短小，果时顶端聚合扭转将果包被…………………………10.假连翘属Duranta 1.聚伞花序，或有聚伞花序组成复花序，有时为单花。

7.海滨泥沼盐生灌木或乔木………………………………………………1.海榄雌属Avicennia7.陆生草本或木本，稀生于海滩。

8.花序近头状，具花瓣状总苞片。

9.总苞片3—4；花冠二唇形；雄蕊4……………………………………4.绒苞藤属Congea9.总苞片5—6；花冠辐射对称；雄蕊5或更多。

10.花冠6—16（—18）裂；雄蕊6—16（—18）；叶稍具钝齿………………………………………………………………………………………………2.六苞藤属Symphorema10.花冠5（6）裂；雄蕊5（6—7）；叶全缘或上部具波状齿……………………………………………………………………………………………3.楔翅藤属Sphenodesme8.花序较疏散，无花瓣状总苞片。

11.果常4—5深裂；花萼绿色。

sfc流程图怎么画_如何使⽤gxworks2创建简单的顺序功能图sfc如何使⽤gxworks2(与gxdeveloper基本通⽤)创建简单的sfc(顺序功能图)指令。

下⾯以做⼀个案例来介绍。

1打开编程软件gxworks2创建⼀个新⽂件，plc选择fx2n(plc类型随意)，程序语⾔选择sfc。

最后点击确定。

确定后会出现下图，其中块类型⼀定要选择梯形图块。

然后点击执⾏.继续执⾏，如下图2编写初始化指令。

在软件右侧输⼊程序，如图。

最后在转换/编译m8002为plc运⾏初始化，s0-s9为初始化专⽤的状态继电器，(详情参照⽤户⼿册)4.新建数据右击图中位置，并选择新建数据，如图新建数据出现下图，直接确定就可以。

之后出现选择项，块类型选择sfc，在执⾏。

的图⼆5编写程序框架。

执⾏后出现下图，然后编写程序。

图中左侧，数字为1的地⽅，就是刚才编写的第⼀个指令，s0。

基本不需要理会他的。

将⿏标放在2上，按键盘上的enter键出现下图按照默认直接确定，接着按键盘上的enter键出现下图.下图中的2有问号，它代表转换条件，即当条件满⾜时执⾏下⼀条指令。

图中的10及状态继电器的编号，可以修改，⽐如改成22然后确定。

如下图。

这样来回确定，就组成如下图的⽂件。

在上图中的8完成后，按下确定时，选择项改为jump，如下图，此时程序框架基本完成。

在上图中jump后⾯填写的数字表⽰返回哪个状态，⼀般情况是选择返回初始状态。

6编写最后的程序如上图中，2、5、8是转换条件，4、7是执⾏步骤，下⾯做出2、4来介绍。

点击2处编写指令，然后转换编译，如图点击4处，编写指令，然后转换编译，如图其他的以此类推。

当所有指令编写后，在转换所有程序，程序写完，最后保存。

其他的以此类推。

当所有指令编写后，在转换所有程序，程序写完，最后保存。

这样⼀个案例做好了。

Raptor软件在程序设计类课程中的应用Raptor软件是一款流程图设计工具，主要用于程序设计类课程中的应用。

它是一款基于图形化界面的软件，可以帮助学生更直观地理解程序的逻辑结构和执行过程。

以下是Raptor软件在程序设计类课程中的应用。

Raptor软件可以帮助学生学习和掌握程序设计的基本概念和语法。

在学习过程中，学生可以使用Raptor软件创建流程图，将程序的逻辑思路可视化。

通过将程序拆分成若干个小的流程图，学生可以更好地理解程序的执行顺序和逻辑关系。

Raptor软件可以帮助学生进行程序的调试和测试。

在编写程序时，可能会出现错误或bug，导致程序无法正常工作。

通过使用Raptor软件，学生可以在流程图中逐步执行程序，观察每个步骤的输出结果，从而找出错误的原因。

这可以帮助学生培养调试程序的能力，提高程序设计的准确性和效率。

Raptor软件还可以帮助学生进行程序的复杂问题求解。

在实际应用中，程序设计往往涉及到复杂的问题和算法。

通过使用Raptor软件，学生可以将问题分解成若干个小的任务，并使用流程图逐步解决每个任务。

这可以帮助学生培养问题解决能力和算法设计能力，提高程序设计的灵活性和创新性。

Raptor软件还可以帮助学生进行团队协作与沟通。

在程序设计类课程中，学生通常需要与他人合作完成一些复杂的项目。

通过使用Raptor软件，学生可以共享和交流流程图，方便团队成员之间的沟通和协作。

这可以帮助学生培养团队协作和沟通能力，提高项目的协调性和效率。

Raptor软件在程序设计类课程中有着广泛的应用。

它可以帮助学生学习和掌握基本概念和语法，进行程序的调试和测试，优化和改进程序，解决复杂问题，进行团队协作与沟通。

通过使用Raptor软件，学生可以提高程序设计的思维能力，增强问题解决的能力，培养团队精神和创新能力，在未来的编程领域中具备竞争力。

欧姆龙plc编程软件使用手册欧姆龙PLC编程软件是一款功能强大的自动化控制系统的编程软件，它可以帮助工程师完成PLC编程的工作。

欧姆龙PLC编程软件使用起来非常方便，但是对于初学者来说，可能还需要一些指导。

在本篇文章中，我们将介绍欧姆龙PLC编程软件的使用手册。

一、欧姆龙PLC编程软件的基本功能欧姆龙PLC编程软件是一种常用于自动化控制领域的编程软件，它的主要功能如下：1. 逻辑控制功能：可以通过逻辑门、计数器、定时器、比较器等逻辑元件实现逻辑控制；2. 数字控制功能：可以调用D寄存器、触点、数值寄存器等元件实现数字控制；3. 运算控制功能：可以通过算术运算、逻辑运算、位运算等运算元件实现运算控制；4. 程序控制功能：可以利用程序、子程序等程序控制元件实现程序控制；5. 通讯控制功能：可以通过串口、以太网等通讯元件实现通讯控制。

二、欧姆龙PLC编程软件的安装欧姆龙PLC编程软件的安装相对比较简单，只需要按照软件安装向导一步一步进行即可。

安装完成后，我们可以在电脑桌面上找到软件的图标。

三、欧姆龙PLC编程软件的界面介绍欧姆龙PLC编程软件的界面分为四个窗口：菜单栏、工程窗口、程序编辑窗口和注释窗口。

1. 菜单栏：菜单栏主要包括文件、编辑、视图、插入、调试、设置、窗口、帮助等选项，用户可以通过菜单栏进行软件操作。

2. 工程窗口：工程窗口主要用于管理PLC编程的工程，例如创建或打开工程等操作。

3. 程序编辑窗口：程序编辑窗口主要用于编写PLC程序代码，用户可以在这里进行逻辑、数字、运算和程序控制等操作。

4. 注释窗口：注释窗口主要用于注释PLC程序代码，用户可以在代码中添加注释内容，便于理解和调试。

四、欧姆龙PLC编程软件的编程方法编写PLC程序代码时需要注意以下几点：1. 确定程序目标：PLC编程的首要任务是明确编程目标，选择适用的控制元件和编程方法。

2. 画出程序流程图：在编写PLC程序代码之前，最好先画出反映PLC控制逻辑关系的程序流程图，以便更好地展示程序的控制框架和流程。

Raptor软件在程序设计类课程中的应用Raptor是一款流程图工具，广泛应用于程序设计类的课程中。

它可以帮助学生理解和设计算法，并通过图形化界面提供可视化的编程环境。

在程序设计课程中，Raptor可以用来教授编程基础。

学生可以使用Raptor绘制流程图，表示程序的逻辑结构。

这有助于学生理解程序的执行过程，梳理思路，提高编程的逻辑思维能力。

Raptor的图形化界面非常直观，学生可以通过拖拽和连接各种图形符号，轻松构建出复杂的流程图。

Raptor还提供了一些常用的编程结构和算法，如顺序结构、条件结构和循环结构等。

学生可以直接在Raptor中选择这些结构并设置参数，以实现自己的算法。

这样一来，学生可以更容易地学习和理解这些编程结构的功能和用法，加快编程能力的培养。

Raptor还提供了调试和运行程序的功能。

学生可以在Raptor中逐步执行程序，观察每一步的结果，并查看变量的值。

这有助于学生发现和修复程序中的错误，提高调试能力。

学生可以通过运行程序，验证自己的算法是否正确，并了解程序在不同输入下的输出结果。

这有助于学生提高算法设计和测试的能力。

Raptor还可以用来解决实际的编程问题。

在程序设计课程中，教师可以给学生一些实际的问题，要求学生使用Raptor设计出解决方案。

通过实践，学生可以将抽象的编程概念应用到具体的问题中，锻炼解决实际问题的能力。

在教学中，教师可以通过Raptor对学生的编程作业进行评估和批改。

通过查看学生绘制的流程图和运行结果，教师可以评估学生的编程能力和思维逻辑，并给予针对性的指导和评价。

这样一来，学生可以更容易地了解自己的不足之处，并提升自己的编程水平。

Raptor在程序设计类课程中具有重要的应用价值。

它为学生提供了一个直观、可视化的编程环境，帮助学生理解和设计算法，提高编程能力和解决实际问题的能力。

教师可以通过Raptor对学生的编程作业进行评估和批改，促进学生的学习和提高。

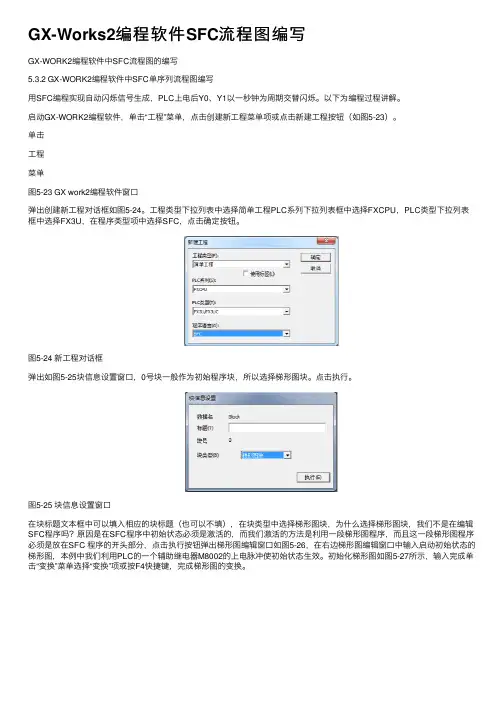

GX-Works2编程软件SFC流程图编写GX-WORK2编程软件中SFC流程图的编写5.3.2 GX-WORK2编程软件中SFC单序列流程图编写⽤SFC编程实现⾃动闪烁信号⽣成，PLC上电后Y0、Y1以⼀秒钟为周期交替闪烁。

以下为编程过程讲解。

启动GX-WORK2编程软件，单击“⼯程”菜单，点击创建新⼯程菜单项或点击新建⼯程按钮（如图5-23）。

单击⼯程菜单图5-23 GX work2编程软件窗⼝弹出创建新⼯程对话框如图5-24。

⼯程类型下拉列表中选择简单⼯程PLC系列下拉列表框中选择FXCPU，PLC类型下拉列表框中选择FX3U，在程序类型项中选择SFC，点击确定按钮。

图5-24 新⼯程对话框弹出如图5-25块信息设置窗⼝，0号块⼀般作为初始程序块，所以选择梯形图块。

点击执⾏。

图5-25 块信息设置窗⼝在块标题⽂本框中可以填⼊相应的块标题（也可以不填），在块类型中选择梯形图块，为什么选择梯形图块，我们不是在编辑SFC程序吗？原因是在SFC程序中初始状态必须是激活的，⽽我们激活的⽅法是利⽤⼀段梯形图程序，⽽且这⼀段梯形图程序必须是放在SFC 程序的开头部分，点击执⾏按钮弹出梯形图编辑窗⼝如图5-26，在右边梯形图编辑窗⼝中输⼊启动初始状态的梯形图，本例中我们利⽤PLC的⼀个辅助继电器M8002的上电脉冲使初始状态⽣效。

初始化梯形图如图5-27所⽰，输⼊完成单击“变换”菜单选择“变换”项或按F4快捷键，完成梯形图的变换。

5-26 梯形图编辑窗⼝单击变换菜单，选择变换项。

编辑启动初始状态的梯形图图5-27 启动初始状态梯形图编程界⾯如果想使⽤其他⽅式启动初始状态，只需要改动上图中的启动脉冲M8002即可，如果有多种⽅式启动初始化进⾏触点的并联即可。

需要说明的是在每⼀个SFC程序中⾄少有⼀个初始状态，且初始状态必须在SFC程序的最前⾯。

在SFC程序的编制过程中每⼀个状态中的梯形图编制完成后必须进⾏变换，才能进⾏下⼀步⼯作，否则弹出出错信息如图5-28所⽰。
