数字电子技术课程设计电子秒表

数电课程设计：电子秒表
电子秒表是一种常见的计时工具，它通过使用电子元件实现高精度的计时功能。

下面是一个基于数电的电子秒表的设计方案：
1. 运算部分设计：
- 使用一个1Hz的时钟源，可以通过计数器或者振荡器实现。

- 使用一个可重置的二进制计数器，位数根据需要的计时范
围确定。

例如，如果计时范围为1小时，可使用一个4位二进制计数器。

- 计时开始/停止控制逻辑：这可以通过一个开关电路实现，可以使用一个门电路或者触发器电路。

- 计数器重置逻辑：可以使用一个按钮或者开关来重置计数
器的值。

2. 显示部分设计：
- 使用数码管或者液晶显示器来显示计时结果。

数码管可以
使用共阳或者共阴的7段数码管。

- 使用译码器将计数器的二进制输出转换为译码信号，用于
控制数码管显示的数字。

3. 其他功能：
- 可以添加一个暂停功能，通过一个按钮或者开关来实现。

当计时中按下暂停按钮时，计时器会停止计数，再次按下暂停
按钮时，计时器继续计数。

- 可以添加一个拆表功能，通过一个按钮或者开关来实现。

按下拆表按钮时，计时器会记录当前的计时值，然后重置为0，再次按下拆表按钮时，计时器恢复原来的计时状态。

该设计方案中的电子秒表可根据实际需求进行调整和扩展，例如增加更多的功能按钮、调整计时范围和精度等。

同时，需要注意电路的稳定性和可靠性，以及对供电电源和信号的处理。

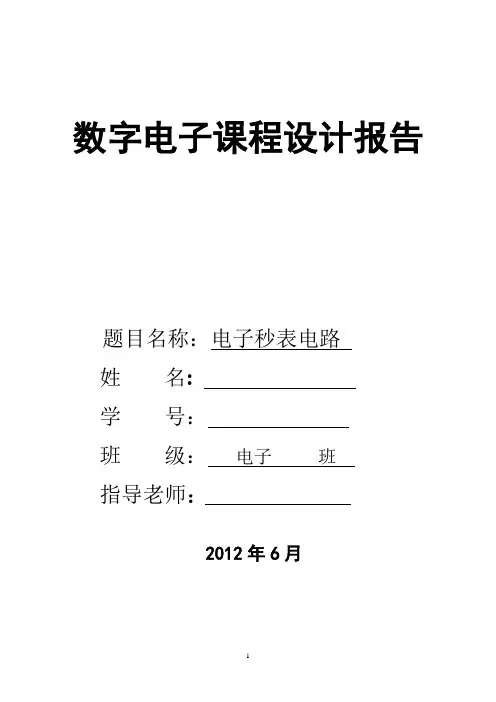

数字电子课程设计报告题目名称：电子秒表电路姓名:学号：班级：电子班指导老师：2012年6月一、技术要求：要求设计一个数字表，用于短时间测量，适用于计时使用。

（1）计时范围：0～59秒 （2）显示分辨率为1s 。

（3）用按钮开关控制工作状态，即：暂停、清零。

（4）本身带有，工作时指示灯亮。

二、元件清单：三、详细设计：品名 规格型号 技术要求 每组数量 通用板 10×15（cm 2） 10×15（cm 2） 1共阴极数码管 BS201A/0.5英寸 单个 2 集成显示译码器 CD4511 CD4511 2 集成14位计数器 CD4060 CD4060 1 集成双BCD 计数器 CD4518 CD4518 1 集成双D 触发器 74HC74 74HC74 1 集成逻辑与非门 74HC00 74HC001 电阻器 RJ-22M Ω-1/4W 1/4W 1 电阻器 RJ-200k Ω-1/4W 1/4W 1 电阻器 RJ-300Ω-1/4W 1/4W 14 电容器 CC1-30pF （瓷片） 瓷片2 电容器 CC1-0.01μF （瓷片）瓷片1 石英晶体振荡器 32.768kHz 32.768kHz 1 小型按键单开关 8×8mm 8×8mm 1 集成电路插座 16PIN 16PIN 3 集成电路插座 14PIN 14PIN2 集成电路插座 8PIN 8PIN(两个8PIN 作为16PIN)2焊锡（小卷） 小卷导线单芯 单芯（1）秒脉冲的产生图2-1脉冲发生器是数字钟的核心部分，它的精度和稳定度决定了数字钟的质量，通常用晶体振荡器产生标准频率信号经过整形、分频获得1Hz的秒脉冲。

石英晶体振荡器的特点是振荡频率准确、电路结构简单、频率易调整。

如晶振为32768 Hz，通过15次二分频后可获得1Hz的脉冲输出，电路图如图2-1所示。

（2）秒计数器的设计图2-2 图2-2为秒计数译码电路，秒计数器为M=60的计数器，即显示00～59，采用中规模集成电路双十进制计数器至少需要2片，因为10 < M < 100。

通过以下五个练习熟悉使用multism软件。

1.试利用138译码器产生一组多输出逻辑函数。

2图1-1根据EDA的仿真结果，我了解到三个控制输入端S1,\S2,\S3的状态决定了电路的状态。

当S1=1,\S2=\S3=0时，译码器处于工作状态，否则，译码器被禁止，所有输出端同时出现高电平，而且对应每一组输入代码，只有一个输出端为有效电平，其余输出端为无效电平。

初步掌握了各种元件，控制开关在何处寻找。

2.利用JK触发器构成同步计数器，初态Q3Q2Q1=000.3图1-2通过连接电路及仿真运行，我了解了利用JK触发器构成计数器的原理，同时也了解到触发器的次态仅取决于此时刻输入信号的状态，而其他时刻输入信号的状态对触发器的状态没有影响。

3.555定时器构成的多谐振荡器。

4图1-3通过连接电路及运行仿真，了解到了555定时器构成多谐振荡器产生方波的原理，在实验中我们组成员经过耐心查找，终于在同一示波器中显示输入输出波形。

4．基本放大电路——分压式射极偏置电路5图1-45.实用精密检波放大电路。

图1-5三．通过使用multism软件设计一个能显示1s为最小单位的电子秒表。

1．设计目的：(1)了解计时器主体电路的组成及工作原理;(2)熟悉集成电路及有关电子元器件的使用;(3)学习数字电路中基本555定时器、时钟发生器及计数、译码显示等单元电路的综合应用。

2．设计任务及说明：电子秒表电路是一块独立构成的记时集成电路。

它集成了计数器、、振荡器、译码器和驱动等电路，能够对秒以下时间单位进行精确记时，具有清零、启动计时、暂停计时及继续计时等控制功能。

3.功能要求（1）设计一个具有时、分、秒的数字显示计时器（2）具有校时、校分的功能（3）通过开关功能实现清零、暂停等功能的有效转换设计一个可以满足以下要求的简易秒表(1)秒表由5位七段LED显示器显示，其中一位显示“min”,四位显示“s”，其中显示分辩率为0.01 s。

数字电路课程设计报告——数字秒表一、设计任务与技术指标：设计数字秒表，以实现暂停、清零、存储等功能。

设计精度为0.01秒。

二、设计使用器件：74LS00 多片74163 4片4511 4片NE555 1片二极管1枚LED 共阴极七段译码器 4 个导线、电阻若干三、数字秒表的构成：利用555 设计一个多谐振荡器，其产生的毫秒脉冲触发74LS163计数，计时部分的计数器由0.01s 位、0.1s 位、s 个位、和s 十位共四个计数器组成，最后通过CD4511 译码在数码管上显示输出。

由“启动和停止电路”控制启动和停止秒表。

由“接地”控制四个计数器的清零。

图1 电子秒表的组成框图四、实现功能及功能特点：（1）、在接通电源后秒表显示00：00，当接通计时开关时秒表开始计时。

（2）、清零可在计时条件下也可在暂停条件下进行。

（3）、解决了在使用163清零端和保持端时由于163默认的清零端优先级高于保持端造成的0.01秒位上无法保持到0.09的技术问题。

（4）、增加了数据溢出功能，由于是4位秒表，最多计到一分钟，当秒表到达一分钟时，秒表自动暂停显示在60：00秒处，此时二极管发亮，起警示灯作用。

清零后则可继续计时。

（5）、由于条件有限，我们自己用导线制作了电源、清零、暂停等开关以减少导线的拔插造成的面板的不美观。

下图为完整课程设计的实物图：五、课程设计原理：本课程设计由模6000计数器和其控制电路组成，模6000计数器功能由同步加法计数器74163和与非门74LS00组成。

74163的功能及用法：74163同步加法计数器具有以下功能：（1）、同步清零功能。

当清零端输入低电平，还必须有时钟脉冲CP的上升沿作用才能使各触发器清零，此过程为同步清零。

（2）、同步并行置数功能。

（3）、同步二进制加计数功能。

（4）、保持功能。

综上所述，74163是具有同步清零、同步置数功能的4位二进制同步计数器。

74163的应用：（1）、构成任意模的计数器将74163与少量门电路结合可构成任意模计数器。

数字电子技术课程设计--电子秒表的设计数字电子技术课程设计课程设计题目：电子秒表的设计目录摘要 (2)1引言 (3)1.1设计目的 (3)1.2技术要求 (3)1.2.1基本要求 (3)1.2.2提高要求 (3)1.3设计内容 (3)1.4工作原理 (3)2设计框图 (4)3各个部分功能简介 (5)3.1按键去抖电路 (5)3.2控制器电路 (6)3.3时钟产生电路 (8)3.4计时电路 (9)3.5显示译码电路 (10)3.6 50000分频电路 (11)4硬件仿真 (13)4.1顶层逻辑图 (13)4.2LB0介绍 (14)4.3硬件仿真 (14)5课程设计的心得体会 (15)参考文献 (16)附录 (17)摘要本文以数字电子技术作为理论基础、以quartusⅡ软件为开发平台、以相关电路知识作为辅助，实现电子秒表电路的设计和制作。

该电子秒表可以准确显示时间，范围为00.00—99.99。

并且可以手动调节时间，随时启动、清零、暂停记录时间等。

操作起来简易、方便。

首先，本文针对电子秒表进行初步框架设计，并在对多种方案进行了认真比较和验证的基础上，又进一步详细介绍了时间脉冲发生器、秒计数器、译码及驱动显示电路。

其次，在总体电路图组装完成以后，用quartusⅡ软件对设计好的电路进行了仿真与调试，并逐一解决设计过程中出现的一系列问题。

最后，对照着电子秒表设计方案，对制作好的电子秒表功能进行总体验证。

并利用学院的LB0开发板进行硬件仿真。

关键词：电子秒表计数器分频quartusⅡ、1引言1.1设计目的1)掌握同步计数器74160，74161的使用方法，并理解其工作原理。

2)掌握用74160，74161进行计数器、分频器的设计方法。

3)掌握用三态缓冲器74244和74160，74138，7448进行动态显示扫描电路设计的方法。

4)掌握电子秒表的设计方法。

5)掌握在EDA系统软件MAX + plus Ⅱ环境下用FPGA/CPLD进行数字系统设计的方法，掌握该环境下功能仿真、时序仿真、管脚锁定和芯片下载的方法。

电子电路课程设计题目名称：电子秒表课程设计姓名：学号：专业班级：一.设计任务及功能简介（1）显示分辨率为1s／100，外接系统时钟频率为100KHz。

（2）计时最长时间为1h，六位显示器，显示时间最长为59m59.99s。

系统设置启／停键和复位键。

复位键用来消零，做好计时准备、启／停键是控制秒表起停的功能键二.设计框原理三．各单元电路的设计及使用说明1.启动和停止单元电路由一个开关控制CP脉冲，从而控制秒表的启动与停止2.秒脉冲电路LM555CN定时器构成的多谐振荡器，是一种性能较好的时钟源。

该脉冲电路产生100KHz的脉冲（MULTISIM仿真太慢，调快了频率）3. 100进制计数器由两片74ls160级联组成，采用了串行的方式，低位片的进位端RCO接低位片的CLK端。

4. 60进制计数器60进制计数器采用串行整体置数的方式级联，将电路的59状态译码产生的低电平信号接到两片计数器的同步置数端，当下一个脉冲到来的时候同时把0000置入两片74ls160计数器中，从而得到六十进制计数器。

5.计数与译码显示十进制加法计数器74LS160构成电子秒表的计数单6.电子秒表总设计图四．主要芯片介绍1.74LS00Inputs输入Ouput输出74LS00功能为四2 输入与非门A B Y其真值表及管脚图为：L L HL H HH L HH H L2.74LS16074LS160 十进制同步计数器(异步清零)其真值表如下( H:高电平，L:低电平，↑:上升沿，X:任意，D0 ~D3 :A~D稳态输入电平)输入输出Cr LD S1 S2 CP A B C D QA QB QC QDL X X X X X X X X L L L LH L X X↑D0 D1 D2 D3 D0 D1 D2 D3H H H H↑X X X X 计数H H L X X X X X X 保持H H X L X X X X X 保持五．总电路的仿真在仿真的过程中遇到过很多的问题，比如六十进制计数器计数到五十的时候高位片出现进位等，这些问题的出现是由于对任意进制计数器的组成、上升沿触发还是下降沿触发没理解透彻而导致的细节性问题。

数电电子秒表课程设计一、课程目标知识目标：1. 让学生理解数字电子秒表的基本原理和组成，掌握其工作流程。

2. 使学生掌握数字电子秒表的计数、计时和清零功能，并能运用相关电子元件实现这些功能。

3. 让学生掌握数字电子秒表中各个电子元件的作用，如晶振、计数器、时钟发生器等。

技能目标：1. 培养学生运用所学知识，设计并搭建一个简单的数字电子秒表电路。

2. 培养学生通过编程，实现对数字电子秒表的计数、计时和清零功能的控制。

3. 培养学生运用调试工具，对数字电子秒表电路进行调试和优化。

情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发其探索精神和创新意识。

2. 培养学生团队合作精神，学会在团队中共同解决问题，共同进步。

3. 培养学生严谨的科学态度，养成良好的实验操作习惯。

本课程针对高中年级学生，结合电子技术课程内容，注重实践操作和理论知识相结合。

课程性质为实践性较强的设计课程，要求学生在掌握基本原理的基础上，能够运用所学知识，动手设计和搭建数字电子秒表电路。

通过本课程的学习，学生将能够达到上述课程目标，为后续深入学习电子技术打下坚实基础。

二、教学内容本章节教学内容紧密围绕课程目标，结合电子技术课程相关章节，组织以下内容：1. 数字电子秒表原理：讲解数字电子秒表的组成、工作原理，涉及晶振、时钟发生器、计数器等关键元件的作用。

2. 电路设计与搭建：学习如何设计数字电子秒表的电路，选择合适的电子元件，并按照电路图进行搭建。

3. 编程与控制：学习编写程序，实现对数字电子秒表的计数、计时和清零功能。

4. 调试与优化：教授学生如何使用调试工具，对搭建的数字电子秒表电路进行调试，找出并解决问题。

具体教学安排如下：1. 第一周：介绍数字电子秒表的原理，讲解相关电子元件的作用，让学生初步了解课程内容。

2. 第二周：详细讲解电路设计与搭建，指导学生动手实践，完成电路搭建。

3. 第三周：教授编程与控制方法，引导学生学习编写程序，实现数字电子秒表的基本功能。

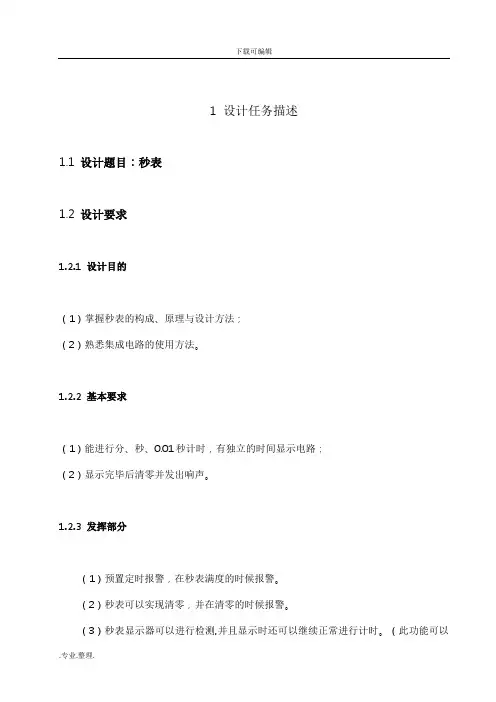

1 设计任务描述1.1 设计题目：秒表1.2 设计要求1.2.1 设计目的（1）掌握秒表的构成、原理与设计方法；（2）熟悉集成电路的使用方法。

1.2.2 基本要求（1）能进行分、秒、0.01秒计时，有独立的时间显示电路；（2）显示完毕后清零并发出响声。

1.2.3 发挥部分（1）预置定时报警，在秒表满度的时候报警。

（2）秒表可以实现清零，并在清零的时候报警。

（3）秒表显示器可以进行检测,并且显示时还可以继续正常进行计时。

（此功能可以进行照明。

)（4）可以实现两组时间记录并显示。

（5）可以进行9秒倒计时，并且倒计时到0时可以进行报警。

（6）可以记录总共进行了几次时间记录并清零。

2 设计思路我的两组秒表和其他秒表有很大的不同之处，它不仅能够对毫秒和秒进行计时并且有统一的时间显示电路，能对数据进行记忆存储,然后在记忆存储的基础上，能够实现在需要的情况下，显示已经记录的时间。

并且能够进行各位倒计时并报警。

基于以上几点，设计思路如下：1.设计脉冲源。

秒表的最基本功能是计时，要计时准确就要有精确的脉冲源，采用555多谐振荡电路产生脉冲，作为计数基准而且可以通过调整参数，计算得到自己想要的频率。

我设计的秒表最低位为0.01秒，所以输出频率为100HZ，我的555振荡器输出为10kHZ，经过用两个十进制计数器进行100分频后输出100HZ。

2.开关设计。

为了确保准确计时，启动前必须有清零开关。

多数计时器的清零都是高电平有效，如果是低电平有效，直接取反就可以了。

如果不能快速启动，对计时的准确性将造成很大的影响，这里采用开关控制计数器清零端是否接高电平来控制是否清零。

3.分频器设计。

利用计数器实现十进制和六进制，在计数器的输出端接上锁存器就可以对时间进行记录。

4.设计锁存器。

首先把锁存器分组，我把每一个锁存器一端连接两个计数器，另一端接两个译码器，一共两组锁存器，一次记录结果存入一个锁存器，这样我的数据存入不同组的锁存器。

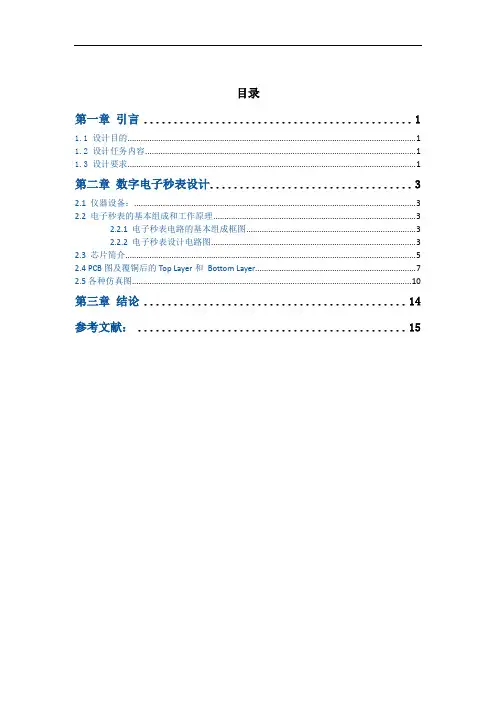

目录第一章引言 (1)1.1 设计目的 (1)1.2 设计任务内容 (1)1.3 设计要求 (1)第二章数字电子秒表设计 (3)2.1 仪器设备： (3)2.2 电子秒表的基本组成和工作原理 (3)2.2.1 电子秒表电路的基本组成框图 (3)2.2.2 电子秒表设计电路图 (3)2.3 芯片简介 (5)2.4 PCB图及覆铜后的Top Layer和Bottom Layer (7)2.5各种仿真图 (10)第三章结论 (14)参考文献： (15)第一章引言随着电子技术的发展，电子技术在各个领域的运用也越来越广泛。

人们对它的认识也逐步加深。

在秒表的设计上功能不断完善，在时间的设计上不断的精确，人们也利用了电子技术以及相关的知识解决了一些实际问题。

电子秒表广泛应用于对运动物体的速度、加速度的测量实验，还可用来验证牛顿第二定律、机械能守恒等物理实验，同时也是用于对时间测量精度要求较高的场合。

秒表有机械秒表和电子秒表两类。

机械秒表与机械手表相仿，但具有制动装置，可精确至百分之一秒；电子秒表用微型电池做能源，电子元件测量显示，可精确至千分之一秒，广泛用于科学研究、体育运动及国防等方面。

在当今非常注重工作效率的社会环境中，定时器能给我们的工作、生活以及娱乐带来很大的方便。

随着集成技术的发展，尤其是中、大规模和超大规模集成电路的发展，数字电子技术的应用范围将会更广泛地渗透到国民经济的各个部门，并将产生越来越深刻的影响。

随着现代社会的电子技术的迅速发展，要求我们要理论联系实际，数字电路课题设计的进行使我们有了这个好机会，通过这种综合性的训练，我们的动手能力、实际操作能力、综合知识应用能力得到了更好的提升。

本设计是基于数字电路和模拟电路的电子秒表设计思路及实现方法。

本设计中，充分利用数字电路的计数、现实的优良特性，使整个设计达到了比较满意的效果。

1.1 设计目的1.1.1 巩固、深化和扩展理论知识与初步的专业技能。

数字电子技术课程设计报告题目：电子秒表的设计专业：班级：姓名：指导教师：课程设计任务书学生班级：学生姓名：学号：设计名称：电子秒表的设计起止日期：指导教师：周珍艮目录绪论- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4 第一章、设计要求1.1设计任务及目的- - - - - - - - - - - - - - - - - - - - - - -- - - - - - - - -51.2 系统总体框图- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 51.3、设计方案分析- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -6第二章、电路工作原理及相关调试2.1 电路工作原理- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 72.1相关调试- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -- 11第三章、实验总结附录A 电子秒表原理图附录B 相关波形元件清单参考文献绪论随着电子技术的发展，电子技术在各个领域的运用也越来越广泛，渗透到人们日常生活的方方面面，掌握必要的电工电子知识已经成为当代大学生特别是理工类大学生必备的素质之一。

电子秒表是日常生活中比较常见的电子产品，秒表的逻辑结构主要由时基电路、分频器、二一五一十进制异步加法记数器、数据选择器和显示译码器等组成。

整个秒表需有一个清零/ 启动信号和一个停止/保持信号装置，以便秒表能随意停止及启动，计数器的输出全都为BCD码输出，方便显示译码器连接。

数字显示电子秒表课程设计一、课程目标知识目标：1. 理解数字显示电子秒表的基本工作原理，掌握其组成结构及功能；2. 学会使用电子秒表进行时间测量，并能够准确读取数字显示结果；3. 掌握时间单位换算，如秒、分、小时之间的转换。

技能目标：1. 能够运用所学知识，设计并搭建一个简单的数字显示电子秒表电路；2. 学会使用相关工具和仪器，进行电子秒表的调试与故障排查；3. 培养动手实践能力，提高团队协作能力。

情感态度价值观目标：1. 培养学生对电子技术的兴趣和热情，激发创新思维；2. 增强学生的环保意识，学会珍惜和合理利用电子资源；3. 培养学生严谨的科学态度，养成认真细致的学习习惯。

课程性质：本课程为电子技术实践课程，以理论教学为基础，侧重于培养学生的动手操作能力和实际应用能力。

学生特点：针对初中年级学生，已有一定的电子技术基础，对新鲜事物充满好奇，具备一定的动手能力。

教学要求：结合学生特点，注重理论与实践相结合，强化操作技能训练，鼓励学生主动探索、积极思考，提高解决问题的能力。

将课程目标分解为具体的学习成果，以便在教学过程中进行有效指导和评估。

二、教学内容1. 电子秒表基本原理：介绍数字显示电子秒表的工作原理，包括时钟电路、计数器、显示电路等组成部分。

2. 元器件识别与使用：学习常用电子元器件的识别、功能及使用方法，如电阻、电容、二极管、晶体管等。

3. 数字显示技术：讲解数字显示电子秒表中的显示技术，包括LED数码管、LCD显示屏等。

4. 电路设计与搭建：学习如何设计简单的数字显示电子秒表电路，并进行实际操作搭建。

5. 时间测量与计算：掌握电子秒表的使用方法，进行时间测量，并进行时间单位换算。

6. 故障排查与调试：教授电子秒表常见故障的排查方法，培养学生的问题分析和解决能力。

教学内容安排与进度：第一课时：电子秒表基本原理及元器件识别。

第二课时：数字显示技术及电路设计。

第三课时：电路搭建与初步调试。

第四课时：时间测量与计算。

课程设计任务书一、设计题目电子秒表电路二、主要内容及要求要求设计一个数字秒表，用于短时间测量，适用于田径比赛等竞技场合计时使用。

（1）计时范围：0~10分钟（2）显示分辨率为1s／10。

（3）用一只按钮开关控制三种工作状态，即：清零计时停止三、进度安排1．3月15号，老师安排数电设计实验任务。

2．3月16号-28号，抽取实验并根据课程设计内容及要求构造整个设计思路，复习数字电路中RS触发器、D触发器、计数器、译码显示器等部分内容。

3．3月29号，分析电子秒表的组成、各部分功能及工作原理。

查出各芯片引脚排列及功能。

4．3月30号，大致设计出实验并进行电路的设计及仿真模拟。

5．3月31号，设计方案的检查，修正，改进，按要求打印方案。

四、总评成绩指导教师学生签名题目电子秒表电路一、设计任务与要求1．计时范围：0~10分钟。

2．显示分辨率为1s／10。

3．用一只按钮开关控制三种工作状态，即：清零计时停止二、方案设计与论证此实验的目的是为了：1、了解计时器主体电路的组成及工作原理;2、熟悉集成电路及有关电子元器件的使用;3、学习数字电路中触发器、计数、译码显示等单元电路的综合应用。

电子秒表电路是一块独立构成的记时集成电路芯片。

它集成了计数器、、振荡器、译码器和驱动等电路，能够对秒以下时间单位进行精确记时，具有清零、启动计时、暂停计时及继续计时等控制功能。

该设计的主要任务是通过开关的控制，使译码显示器呈现秒表计时功能。

等开关开启时，向计数器输入“脉冲”，使其能让显示器在十分钟的时间内，显示分，秒，毫秒。

当开关断开时，能使其有保持数字、清零等功。

方案一：利用十进制芯片和D触发器、计数器和译码显示器等，连接实现秒表计数器的功能；D触发器具有保持功能，不会因为前后的变化而改变，因此可以通过它实现“单开关保持清零功能”;方案二：利用基本RS触发器作为电子秒表的开关，基本RS触发器属低电平直接触发的触发器，有直接置位，复位的功能。

数电电子秒表课程设计一、课程目标知识目标：1. 理解数字电路基本原理，掌握电子秒表的基本组成及工作原理；2. 掌握计数器、定时器等数字电路的应用，能正确运用相关元器件搭建电子秒表；3. 学会分析电子秒表的电路图，并能进行简单的故障排查。

技能目标：1. 培养学生动手操作能力，能够独立完成电子秒表的搭建和调试；2. 培养学生运用所学知识解决实际问题的能力，提高创新意识和团队合作精神；3. 提高学生运用相关软件（如Multisim、Protel等）进行电路设计和仿真测试的能力。

情感态度价值观目标：1. 培养学生对电子技术的兴趣和热情，激发学生学习主动性和积极性；2. 培养学生严谨的科学态度，注重实验数据，遵循实验操作规程；3. 培养学生团结协作、互相帮助的精神，增强集体荣誉感和责任感。

课程性质分析：本课程为电子信息类学科，旨在让学生通过实际操作，掌握数字电路基础知识，培养实际动手能力。

学生特点分析：学生年级为高中二年级，具备一定的物理和数学基础，具有较强的逻辑思维能力和动手操作欲望。

教学要求：结合课程内容和学生的特点，注重理论与实践相结合，充分调动学生的主观能动性，培养实际操作能力和团队协作精神。

通过本课程的学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果，为后续相关课程的学习打下坚实基础。

二、教学内容1. 数字电路基础知识回顾：逻辑门电路、触发器、计数器原理；2. 电子秒表的原理与设计：秒表的计时原理、秒表电路的组成、各部分功能；3. 常用元器件介绍：集成电路、晶体振荡器、显示屏等；4. 电路图分析：学会分析电子秒表的电路图，理解各部分之间的连接关系；5. 搭建与调试：根据电路图，使用面包板或实验箱搭建电子秒表，并进行调试；6. 故障排查：学会分析搭建过程中可能出现的问题，进行故障排查；7. 仿真测试：运用Multisim、Protel等软件进行电路设计和仿真测试；8. 教学案例分享：分析优秀电子秒表设计方案，学习借鉴经验。

数电课程设计电子秒表一、课程目标知识目标：1. 让学生理解数字电路基础知识，掌握电子秒表的基本原理和设计方法。

2. 使学生掌握二进制计数器、触发器等数字电路元件的工作原理与应用。

3. 让学生掌握时钟信号的产生与分频技术，并能运用到电子秒表的制作中。

技能目标：1. 培养学生运用所学知识分析问题、解决问题的能力，能独立设计简单的电子秒表电路。

2. 提高学生的动手实践能力，学会使用面包板进行电路搭建、调试和故障排查。

3. 培养学生团队协作能力，学会与他人共同分析问题、探讨解决方案。

情感态度价值观目标：1. 培养学生对数字电路的兴趣，激发学习热情，形成主动探索、积极进取的学习态度。

2. 培养学生的创新意识，鼓励学生在设计过程中提出新思路、新方法。

3. 培养学生严谨的学术态度，注重实验数据的真实性，遵循实验操作规程，确保实验安全。

分析课程性质、学生特点和教学要求：1. 课程性质：本课程为电子技术实践课程，注重理论联系实际，培养学生动手能力和创新能力。

2. 学生特点：学生已具备一定的数字电路基础知识，对电子制作感兴趣，但实践经验不足。

3. 教学要求：结合课本知识，注重实践操作，引导学生学会分析问题、解决问题，培养学生的团队合作意识。

1. 理解并掌握电子秒表的基本原理和设计方法。

2. 独立搭建并调试简单的电子秒表电路。

3. 提高团队协作能力和创新能力，形成严谨的学术态度。

二、教学内容1. 理论知识：- 数字电路基础知识回顾，包括逻辑门、触发器、计数器等基本元件。

- 电子秒表的原理及设计方法，重点讲解时钟信号的产生与分频技术。

- 教材章节：第二章“数字电路基础”，第三章“时序逻辑电路”，第四章“脉冲电路”。

2. 实践操作：- 电子秒表的电路设计，包括选择合适的计数器、触发器等元件。

- 电路搭建与调试，学会使用面包板进行电路连接，观察并分析电路运行情况。

- 故障排查与优化，针对电路中可能出现的问题进行调试和改进。
