图样基础—平面图像绘制(机械制图课件)
3.锥度(习题册P5) 锥度是正圆锥体底圆直径与圆锥高度之比。
4. 圆弧连接 （1） 圆弧连接的作图原理(相切：内切或外切) （2）圆弧连接的作图方法
4、平面图形尺寸标注
4、平面图形尺寸标注
尺寸标注原则： 1）实际尺寸，与比例无关 2）单位mm 3）最后完工尺寸 4）一个尺寸只标注一次；
剖面线 螺纹牙底线
（细实线）
尺寸线 尺寸界线 （细实线）
不可见轮廓线 （细虚线）
重合断面图 的轮廓线 （细实线）
相邻辅助零件轮廓线 （细双点画线）
任务一 平面图形的绘制
制图的基本规定
1
1. 图纸幅面和格式(GB/T14689—2008)
1）五种幅面
No
加长加宽
装订格式
教材表1-1
L
B
B c
c
c c
L
a 周边
c
a
c
标题栏
图框线 图纸边界线
标题栏
周边 图框线 图纸边界线
不装订格式
L
e
e
B
e
e
B e
e e
e L
周边
标题栏
图框线 图纸边界线
任务一 平面图形的绘制
二 尺寸注法
1、标注尺寸的基本规则
18
30 a)
8 20
8 20
18
30
b)
尺寸标注与图形比例 无关
1）实际尺寸，与比例无关 2）单位mm 3）最后完工尺寸 4）一个尺寸只标注一次；
尺寸界线
10 25
10 10 28
尺寸线、尺寸界线 用细实线绘制
尺寸数字 尺寸线 箭头
能顺利画出来为对！
教学课件 机械制图第四版(中职)
§1－3 尺寸标注
二、标注尺寸的要素
尺寸线的终端形式
§1－3 尺寸标注
二、标注尺寸的要素
常见尺寸标注见下表
§1－4 平面图形的画法
一、基本作图方法 二、平面图形尺寸分析与作图
§1－4 平面图形的画法
一、基本作图方法
1.等分线段
（1）过线段一端点作任 意射线，在射线上截取 几等分。
（2）将射线上的等分终 点与已知线段的另一端 点连线，并过射线上各 等分点作此连线的平行 线，与已知线段相交， 交点即把线段几等分。
图线相交时应交于画线处，不要交于点或间隔处。
§1－2 绘图工具及其使用
一、图板、丁字尺、三角板
二、圆规与分规 三、比例尺 四、铅笔
§1－2 绘图工具及其使用
一、图板、丁字尺、三角板
１．图板 作用：绘图的垫板。 要求：表面光洁，左边为导边，必须平直。
§1－2 绘图工具及其使用
一、图板、丁字尺、三角板
4.机件中的尺寸一般只标注一次，并应标注在表示 该结构最清晰的视图上。
§1－3 尺寸标注
二、标注尺寸的要素
1. 尺寸界线 用细实线绘制，并由
图形的轮廓线、轴线或对 称中心线引出或代替。 2. 尺寸线
用细实线绘制，不能用其 他线代替或与其他线重合 3. 尺寸数字
尺寸数字一般写在尺寸线 的上方或左方，或写在尺寸 线的中断处。
绪论
三、工程上常用的投影图
2. 轴测图 用中心投影法将物体投射到单一投影面上得到的图形。 特点：物体上平行的线段，轴测图上仍然平行，立体感
强。
绪论
三、工程上常用的投影图
3. 多面正投影图 用正投影法得
到的图形。 特点：能反映
物体的形状和大 小，作图方便， 在工程上得到广 泛运用。但立体 感差。
中职机械制图精PPT课件
（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。
（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
2．尺寸的组成
图样上的尺寸包括 四个要素：尺寸界 线、尺寸线、尺寸 线终端和尺寸数字 、符号，如图1-27 所示。
尺寸界线要超出 尺寸线至少2mm
尺寸线间距 不少于7mm
（6）虚线、点画线与其它图线相交（或同种图线相交）时，都应以画相交；当虚线是粗实线的延长 线时，粗实线应画到分界点，而虚线应以间隔与之相连。 （7）图形的对称中心线、回转体轴线等的细点画线，一般要超出图形外约２－5毫米。 （8）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
尺寸界线
ppt精选版
尺寸数字
尺寸线
图1-27 尺寸的组成
尺寸线终端
（1）尺寸界线 尺寸界线用来表示所注尺寸的范围界限，应用细实线绘制，一般应与被标注长度垂直， 必要时才允许与尺寸线倾斜，如光滑过渡处的标注，但两尺寸界线仍相互平行。其一端应从图样的轮廓线、 轴线或对称中心线引出，另一端应超出尺寸线2～5mm。必要时可直接利用图样轮廓线、中心线及轴线作为尺 寸界线。
第1章 制图的基本知识与技能
1.1 手工绘图工具、仪器及用品 1.2制图的基本规定 1. 3常用几何图形的画法 1.4平面图形的分析与画法 1.5制图的一般方法和步骤
ppt精选版
1.1 手工绘图工具、仪器及用品 1.1.1图 板、丁字尺、三角 板 1.1.2比例尺
1.1.3圆规和分规
1.1.4直线笔和绘图笔
1. 2.4比例（GB/T14690-1993 等效采用ISO 5455） 1. 2.5尺寸标注（GB/T4458 4-2003）
（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
2．尺寸的组成
图样上的尺寸包括 四个要素：尺寸界 线、尺寸线、尺寸 线终端和尺寸数字 、符号，如图1-27 所示。
尺寸界线要超出 尺寸线至少2mm
尺寸线间距 不少于7mm
（6）虚线、点画线与其它图线相交（或同种图线相交）时，都应以画相交；当虚线是粗实线的延长 线时，粗实线应画到分界点，而虚线应以间隔与之相连。 （7）图形的对称中心线、回转体轴线等的细点画线，一般要超出图形外约２－5毫米。 （8）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。
尺寸界线
ppt精选版
尺寸数字
尺寸线
图1-27 尺寸的组成
尺寸线终端
（1）尺寸界线 尺寸界线用来表示所注尺寸的范围界限，应用细实线绘制，一般应与被标注长度垂直， 必要时才允许与尺寸线倾斜，如光滑过渡处的标注，但两尺寸界线仍相互平行。其一端应从图样的轮廓线、 轴线或对称中心线引出，另一端应超出尺寸线2～5mm。必要时可直接利用图样轮廓线、中心线及轴线作为尺 寸界线。
第1章 制图的基本知识与技能
1.1 手工绘图工具、仪器及用品 1.2制图的基本规定 1. 3常用几何图形的画法 1.4平面图形的分析与画法 1.5制图的一般方法和步骤
ppt精选版
1.1 手工绘图工具、仪器及用品 1.1.1图 板、丁字尺、三角 板 1.1.2比例尺
1.1.3圆规和分规
1.1.4直线笔和绘图笔
1. 2.4比例（GB/T14690-1993 等效采用ISO 5455） 1. 2.5尺寸标注（GB/T4458 4-2003）
中职机械制图教学课件第一章
图1－13 用三角板画常用角度斜线
两块三角板配合使用，可画任意已知直线的垂 直线或平行线。
三角板
3．圆规和分规 圆规用来画圆和圆弧。
分规——用来截取线段和等分直线或圆周，以 及量取尺寸的工具。
图1－16 分规的使用
4．铅笔 B表示软性铅笔，B前面的数字越大，表示铅 芯越软（黑）。 H表示硬性铅笔，H前面的数字越大，表示铅 芯越硬（淡）。
16×16
16
⒎ 均匀厚度板状零件的标注
不必另画视图表示厚度
t2
§1－3 尺规绘图
一、尺规绘图工具及其使用
二、平面图形画法
三、尺规绘图的操作步骤
一、尺规绘图工具及其使用
尺规绘图——用铅笔、丁字尺、三角板、圆规 等绘图工具来绘制图样。
图板和丁字尺 三角板 圆规和分规 铅笔 比例尺
长仿宋体汉字的书写要领：横平竖直、注意起落、结
构匀称、填满方格。 数字和字母可写成直体和斜体（常用斜体），斜体字
字头向右倾斜，与水平基准线约成75°。
汉字
汉字的结构分析示例
四、图线（ GB/T 17450－1998、GB/T 4457.4－2002 ）
1．图线的线型及应用
国家标准《技术制图 图线》（GB/T 17450－1998）规
1:1×10 (1:3) n (1:3×10 )
n
1:5×10 1:2×10 (1:6) n (1:4) n (1:6×10 (1:4×10 ) )
n
三、字体（ GB/T 14691－1993 ）
字体工整、笔画清楚、间隔均匀、排列整齐。字体的 号数即字体的高度 h 分为 8 种：20、14、10、7、5、3.5、 2.5、1.8 mm。 汉字应写成长仿宋体，并采用国家正式公布的简化字。
中职机械制图教学：第一章ppt课件
⑵ 以O2为圆心，R-R2为 半径画圆弧。
R
O3
●
R-R2
⑶ 分别连接O3O1、 O3O2 并延长求 得两个切点。
⑷ 以O3为圆心， R为半径画连 接圆弧。
O1
●
C1
O2
●
C2
在黑板上演示
总结：圆弧连接牢记“内切截，外切补”， 直线连接找平行。
三、尺规绘图的操作步骤
⒋ 狭小部位尺寸的标注
5 3 23 5
● ●●
●
35 3 5
3
⒌ 均匀分布的孔的标注 ⑴ 沿直线均匀分布
10 20
4×20=80
100
5× 8
15°
8×56
EQS
当图中孔 的定位与 分布已明 确时，可 省略EQS。
8× 6
⒍ 断面为正方形结构的标注
16
16×16
18
18×18
不必另画视图表示厚度
（二） 尺寸线
尺寸界线 尺寸线
这些间距＞7毫米， 最好不超过10毫米。
尺寸界线超出箭头约2毫米
⑴ 尺寸线为细实线，一端或两端带有终端 〔箭头或斜线〕符号。
≈4d d=图中粗实线宽度
d
尺寸线
45°
字高
⑵ 尺寸线不能用其它图线代替，也不得 与其它图线重合或画在其延长线上。
⑶ 标注线性尺寸时尺寸线必须与所标注 线段平行。
③用半径为R的圆弧外连接两已知圆弧〔外切）
⑴ 以O1为圆心，R1+R为半径
R
画圆弧。
⑵ 以O2为圆心，R2+R为半径
O3
●
画圆弧。
⑶ 分别连接O1O3、O2O3 求得两个切点。
⑷ 以O3为圆心， R为半径画连 接圆弧。
R
O3
●
R-R2
⑶ 分别连接O3O1、 O3O2 并延长求 得两个切点。
⑷ 以O3为圆心， R为半径画连 接圆弧。
O1
●
C1
O2
●
C2
在黑板上演示
总结：圆弧连接牢记“内切截，外切补”， 直线连接找平行。
三、尺规绘图的操作步骤
⒋ 狭小部位尺寸的标注
5 3 23 5
● ●●
●
35 3 5
3
⒌ 均匀分布的孔的标注 ⑴ 沿直线均匀分布
10 20
4×20=80
100
5× 8
15°
8×56
EQS
当图中孔 的定位与 分布已明 确时，可 省略EQS。
8× 6
⒍ 断面为正方形结构的标注
16
16×16
18
18×18
不必另画视图表示厚度
（二） 尺寸线
尺寸界线 尺寸线
这些间距＞7毫米， 最好不超过10毫米。
尺寸界线超出箭头约2毫米
⑴ 尺寸线为细实线，一端或两端带有终端 〔箭头或斜线〕符号。
≈4d d=图中粗实线宽度
d
尺寸线
45°
字高
⑵ 尺寸线不能用其它图线代替，也不得 与其它图线重合或画在其延长线上。
⑶ 标注线性尺寸时尺寸线必须与所标注 线段平行。
③用半径为R的圆弧外连接两已知圆弧〔外切）
⑴ 以O1为圆心，R1+R为半径
R
画圆弧。
⑵ 以O2为圆心，R2+R为半径
O3
●
画圆弧。
⑶ 分别连接O1O3、O2O3 求得两个切点。
⑷ 以O3为圆心， R为半径画连 接圆弧。
中职教育-机械制图(第四版高教版)1.3绘制简单平面图形.ppt
数字和字母可写成直体或斜体（常用斜体），斜体字字头向右倾斜， 与水平基准线约成75°。
Copyright © 2007 HIGHER EDUCATION PRESS All rights reserved. 高业教育国家规划教材
Copyright © 2007 HIGHER EDUCATION PRESS All rights reserved. 高等教育出版社 版权所有
Copyright © 2007 HIGHER EDUCATION PRESS All rights reserved. 高等教育出版社 版权所有
一、图纸幅面和格式(3.对中符号和看图方向“)十二五”职业教育国家规划教材
为了方便图样的复制，在图框各边的中点处分别画出对中符号。
图框右下角必须画出标题 栏，标题栏中的文字方向为看 图方向。如果使用预先印制的 图纸，需要改变标题栏的方位 时，必须将其旋转至图纸的右 上角。此时，为了明确绘图与 看图的方向，应在图纸的下边 对中符号处画出方向符号。
三、字体
“十二五”职业教育国家规划教材
图样中书写的汉字、数字和字母，必须做到：字体工整、笔画清楚、 间隔均匀、排列整齐。
字体的号数即字体的高度h，分为八种：20、14、10、7、5、3.5、
2.5、1.8（单位：mm）。
汉字应写成长仿宋体，并采用国家正式公布的简化字。字高不应小 于3.5mm，字宽一般为字高的1/2。
一、图纸幅面和格式
1.图纸幅面 2.图框格式 3.对中符号和看图方向 4.标题栏
Copyright © 2007 HIGHER EDUCATION PRESS All rights reserved. 高等教育出版社 版权所有
一、图纸幅面和格式(1．图纸幅面)
中职机械制图课件ppt
基本视图概念
主视图、俯视图、左视图 、右视图、仰视图、后视 图
基本视图配置
第一角投影法、第三角投 影法
剖视图及断面图
剖视图分类
全剖视图、半剖视图、局 部剖视图
剖切方法
单一剖切面、几个平行的 剖切面、几个相交的剖切 面
断面图概念及分类
移出断面图、重合断面图
轴测图及三维建模
轴测图概念及分类
正轴测图、斜轴测图、圆柱轴 测图
三维建模基本方法
叠加法、切割法、布尔运算
三维建模常用软件
SolidWorks、Pro/Engineer、 Autodesk Inventor
03
机械制图实践
典型零件图样分析
1
分析轴套类、轮盘类、支架类、箱体类等典型 零件的图样，了解其工艺流程、加工方法及注 意事项。
2
熟悉典型零件的分类、材料、技术要求等，掌 握其绘图方法和标注规则。
3
掌握典型零件的测绘方法和步骤，能够根据实 际情况进行测绘并制定加工工艺。
装配图及拆装分析
01
分析装配图的构成、内容、技术要求等，掌握装配图的绘制方 法和标注规则。
02
熟悉装配图的拆装工艺流程，了解拆装注意事项和操作规范。
掌握装配图的测绘方法和步骤，能够根据实际情况进行测绘并
03
制定拆装工艺。
零件测绘及创新设计
比例与字体
掌握绘图比例的选择原则和字体的书写规范。
3
图线与箭头
了解各种图线的名称、画法与用途，以及箭头 的含义。
机械图样种类
零件图
了解零件图的组成、内容和作用，包括视图、尺 寸标注、技术要求等。
装配图
掌握装配图的绘制方法、视图选择、标注内容和 技术要求。
《机械制图》课件01绘图的基本知识PPT精品文档21页
返回
2）、图框规格 在图纸上必须用粗实线画出图框，其格式分为不留装订边和
留有装订边两种，但同一产品的图样只能采用一种格式。 纸边界线
e
e
L
不 留
e
装
订
边
e
e
B
图框线
标题栏
L
周边
纸边界线
e
B
e c
ce
L
B
留
a
c
有
装
订
图框线
标题栏
边
c
L
周边
c
ac
B
返回
7
4 × 7=（28）
3）、标题栏
55
12 12
返回
二、丁字尺 丁字尺与图板配合使用，主要用来画水平线，它由尺头和尺身构成。画图时，尺头内侧必
须紧靠图板导边，用左手推动丁字尺上下移动（如下图所示）。绘图时禁止用尺身下缘画线。 画图时，以尺身上缘为准将图纸摆正，绷紧图纸后用胶带纸将其固定在图版上。 当图幅不大时，宜将图纸固定在图板的左下方，并应在图纸下方留出足够放置丁字尺的地

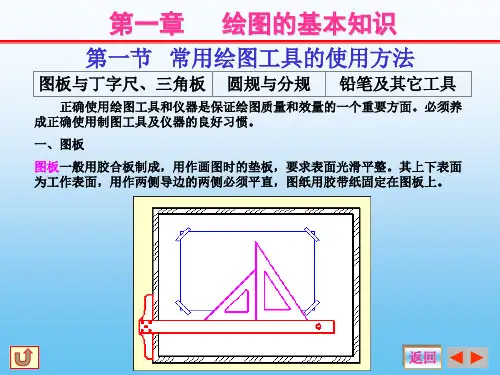

第一章 绘图的基本知识
第一节 常用绘图工具的使用方法
图板与丁字尺、三角板 圆规与分规 铅笔及其它工具
正确使用绘图工具和仪器是保证绘图质量和效量的一个重要方面。必须养 成正确使用制图工具及仪器的良好习惯。 一、图板 图板一般用胶合板制成，用作画图时的垫板，要求表面光滑平整。其上下表面 为工作表面，用作两侧导边的两侧必须平直，图纸用胶带纸固定在图板上。
方。 移动丁字尺时，用左手推动丁字尺头沿图板上下移动，把丁字尺调整到准确的位置，然后
压住丁字尺进行画线。 画水平线是从左到右画，铅笔前后方向应与纸面垂直，而在画线前进方向倾斜约30°，如
2）、图框规格 在图纸上必须用粗实线画出图框，其格式分为不留装订边和
留有装订边两种，但同一产品的图样只能采用一种格式。 纸边界线
e
e
L
不 留
e
装
订
边
e
e
B
图框线
标题栏
L
周边
纸边界线
e
B
e c
ce
L
B
留
a
c
有
装
订
图框线
标题栏
边
c
L
周边
c
ac
B
返回
7
4 × 7=（28）
3）、标题栏
55
12 12
返回
二、丁字尺 丁字尺与图板配合使用，主要用来画水平线，它由尺头和尺身构成。画图时，尺头内侧必
须紧靠图板导边，用左手推动丁字尺上下移动（如下图所示）。绘图时禁止用尺身下缘画线。 画图时，以尺身上缘为准将图纸摆正，绷紧图纸后用胶带纸将其固定在图版上。 当图幅不大时，宜将图纸固定在图板的左下方，并应在图纸下方留出足够放置丁字尺的地
第一章 绘图的基本知识
第一节 常用绘图工具的使用方法
图板与丁字尺、三角板 圆规与分规 铅笔及其它工具
正确使用绘图工具和仪器是保证绘图质量和效量的一个重要方面。必须养 成正确使用制图工具及仪器的良好习惯。 一、图板 图板一般用胶合板制成，用作画图时的垫板，要求表面光滑平整。其上下表面 为工作表面，用作两侧导边的两侧必须平直，图纸用胶带纸固定在图板上。
方。 移动丁字尺时，用左手推动丁字尺头沿图板上下移动，把丁字尺调整到准确的位置，然后
压住丁字尺进行画线。 画水平线是从左到右画，铅笔前后方向应与纸面垂直，而在画线前进方向倾斜约30°，如
《机械制图》项目1任务1简单几何图形的绘制48页PPT
《机械制图》项目1任务1简单几何图 形的绘制
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢，但是我从不后退。——亚伯拉罕·林肯
中职机械制图教学PPT课件全文
2、 棱柱的三视图
在图示位置时，六棱柱的两 底面为水平面，在俯视图中反映 实形。前后两侧棱面是正平面， 其余四个侧棱面是铅垂面，它们 的水平投影都积聚成直线，与六 边形的边重合。
第20页/共58页
棱柱体的投影特点：
三视图中，其中有两个视 图为矩形线框，第三个视图为 多边形，且反映上下底面形状。
第21页/共58页
第10页/共58页
一、三投影面体系的建立
详细讲解投影面的展开
主视图 俯视图 左视图
物体在一个投影面上的视图
第11页/共58页
三投影面的展开
不动
V
Z
向右翻
主平面
W
X
水平面 O 侧平面
H
向下翻
Y
第12页/共58页
三投影面展开后
Z
V
W
主平面
侧平面
X
O
YWቤተ መጻሕፍቲ ባይዱ
水平面
H
YH
第13页/共58页
二、三视图的投影对应关系
宽（Y）
主视图 左视图
高（Z）
高（Z）
长（X）
长（X）
宽（Y）
俯视图
高 平 齐
长对正
宽相等
长对正、高平齐、宽相等
第14页/共58页
三、三视图与物体的方位对应关系
主视图体现上下左右， 俯视图体现左右前后， 左视图体现前后上下。
第15页/共58页
【例2－1】根据长方体（缺角）的立体图 和主、俯视图，补画左视图，并分析长方体 表面间的相对位置。（课本例题）
正投影法投影特性
（1）投影大小与物体和投影面之间的距离无关； （2）度量性较好； （3）工程图样（即视图）多数采用正投影法绘制。
在图示位置时，六棱柱的两 底面为水平面，在俯视图中反映 实形。前后两侧棱面是正平面， 其余四个侧棱面是铅垂面，它们 的水平投影都积聚成直线，与六 边形的边重合。
第20页/共58页
棱柱体的投影特点：
三视图中，其中有两个视 图为矩形线框，第三个视图为 多边形，且反映上下底面形状。
第21页/共58页
第10页/共58页
一、三投影面体系的建立
详细讲解投影面的展开
主视图 俯视图 左视图
物体在一个投影面上的视图
第11页/共58页
三投影面的展开
不动
V
Z
向右翻
主平面
W
X
水平面 O 侧平面
H
向下翻
Y
第12页/共58页
三投影面展开后
Z
V
W
主平面
侧平面
X
O
YWቤተ መጻሕፍቲ ባይዱ
水平面
H
YH
第13页/共58页
二、三视图的投影对应关系
宽（Y）
主视图 左视图
高（Z）
高（Z）
长（X）
长（X）
宽（Y）
俯视图
高 平 齐
长对正
宽相等
长对正、高平齐、宽相等
第14页/共58页
三、三视图与物体的方位对应关系
主视图体现上下左右， 俯视图体现左右前后， 左视图体现前后上下。
第15页/共58页
【例2－1】根据长方体（缺角）的立体图 和主、俯视图，补画左视图，并分析长方体 表面间的相对位置。（课本例题）
正投影法投影特性
（1）投影大小与物体和投影面之间的距离无关； （2）度量性较好； （3）工程图样（即视图）多数采用正投影法绘制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节 绘制简单平面图形
一、绘图的工具和仪器用法 二、等分圆周作正多边形 三、图线 四、绘制简单平面图形举例
一、绘图的工具和仪器用法
１．图板和丁字尺 ２．三角板 ３．圆规和分规 ４．铅笔
一、绘图的工具和仪器用法（1.图板丁字尺）
一、绘图的工具和仪器用法（2.三角板）
用三角板、丁字尺画水平线和垂直线
四、绘制简单平面图形举例
四、绘制简单平面图形举例
一、绘图的工具和仪器用法（2.三角板）
用三角板、丁字尺常用角度斜线
一、绘图的工具和仪器用法（2.三角板）
两块三角板配合使用，画已知直线的平行线或垂直线
一、绘图的工具和仪器用法（3.分规和圆规）
一、绘图的工具和仪器用法硬程度。 “Ｂ”表 示软性铅笔，Ｂ前面的数字越大，表示铅芯越软（黑）；“Ｈ” 表示硬性铅笔，Ｈ前面的数字越大，表示铅芯越硬（淡）。 “Ｈ Ｂ”表示铅芯软硬适中。
图线宽度（d）应按图样的类型和尺寸大小，在下列数系中选取： 0.13、0.18、0.25、0.35、0.5、0.7、1.0、1.4、2（单位：ｍｍ）
粗线宽度通常采用d＝0.5ｍｍ或0.7ｍｍ。 为了保证图样清晰， 便于复制，图样上应尽量避免出现线宽小于0.18ｍｍ的图线。
三、图线（3.图线画法注意事项）
二、等分圆周作正多边形(3.正六边形）
二、等分圆周作正多边形(4.正五边形）
二、等分圆周作正多边形(5.椭圆）
三、图线
１．图线的型式及应用 ２．图线宽度 ３．图线画法注意事项
三、图线（1.图线的型式及应用）
基本线型
三、图线（1.图线的型式及应用）
图线应用示例
三、图线（2.图线宽度）
机械图样中采用粗、细两种图线宽度，它们的比例关系为２∶１。
画粗线常用Ｂ或ＨＢ，画细线常用Ｈ或２Ｈ，写字常用ＨＢ 或Ｈ。画底稿时建议用２Ｈ铅笔。 画圆或圆弧时，圆规插脚中的铅芯应比画直线的铅芯软１～２挡。
二、等分圆周作正多边形
１．正三边形 ２．正四边形 、八边形 ３．正六边形 ４．正五边形 5．四心法画椭圆
二、等分圆周作正多边形(1.正三边形）
二、等分圆周作正多边形(2.正四、八边形）
一、绘图的工具和仪器用法 二、等分圆周作正多边形 三、图线 四、绘制简单平面图形举例
一、绘图的工具和仪器用法
１．图板和丁字尺 ２．三角板 ３．圆规和分规 ４．铅笔
一、绘图的工具和仪器用法（1.图板丁字尺）
一、绘图的工具和仪器用法（2.三角板）
用三角板、丁字尺画水平线和垂直线
四、绘制简单平面图形举例
四、绘制简单平面图形举例
一、绘图的工具和仪器用法（2.三角板）
用三角板、丁字尺常用角度斜线
一、绘图的工具和仪器用法（2.三角板）
两块三角板配合使用，画已知直线的平行线或垂直线
一、绘图的工具和仪器用法（3.分规和圆规）
一、绘图的工具和仪器用法硬程度。 “Ｂ”表 示软性铅笔，Ｂ前面的数字越大，表示铅芯越软（黑）；“Ｈ” 表示硬性铅笔，Ｈ前面的数字越大，表示铅芯越硬（淡）。 “Ｈ Ｂ”表示铅芯软硬适中。
图线宽度（d）应按图样的类型和尺寸大小，在下列数系中选取： 0.13、0.18、0.25、0.35、0.5、0.7、1.0、1.4、2（单位：ｍｍ）
粗线宽度通常采用d＝0.5ｍｍ或0.7ｍｍ。 为了保证图样清晰， 便于复制，图样上应尽量避免出现线宽小于0.18ｍｍ的图线。
三、图线（3.图线画法注意事项）
二、等分圆周作正多边形(3.正六边形）
二、等分圆周作正多边形(4.正五边形）
二、等分圆周作正多边形(5.椭圆）
三、图线
１．图线的型式及应用 ２．图线宽度 ３．图线画法注意事项
三、图线（1.图线的型式及应用）
基本线型
三、图线（1.图线的型式及应用）
图线应用示例
三、图线（2.图线宽度）
机械图样中采用粗、细两种图线宽度，它们的比例关系为２∶１。
画粗线常用Ｂ或ＨＢ，画细线常用Ｈ或２Ｈ，写字常用ＨＢ 或Ｈ。画底稿时建议用２Ｈ铅笔。 画圆或圆弧时，圆规插脚中的铅芯应比画直线的铅芯软１～２挡。
二、等分圆周作正多边形
１．正三边形 ２．正四边形 、八边形 ３．正六边形 ４．正五边形 5．四心法画椭圆
二、等分圆周作正多边形(1.正三边形）
二、等分圆周作正多边形(2.正四、八边形）
