材料现代分析方法试题1（参考答案）一、基本概念题（共10题，每题5分）1．X射线的本质是什么？是谁首先发现了X射线，谁揭示了X射线的本质？答：X射线的本质是一种横电磁波，伦琴首先发现了X射线，劳厄揭示了X射线的本质？2．下列哪些晶面属于[11]晶带？（1）、（1）、（231）、（211）、（101）、（01）、（13），（0），（12），（12），（01），（212），为什么？答：（0）（1）、（211）、（12）、（01）、（01）晶面属于[11]晶带，因为它们符合晶带定律：hu+kv+lw=0。
3．多重性因子的物理意义是什么？某立方晶系晶体，其{100}的多重性因子是多少？如该晶体转变为四方晶系，这个晶面族的多重性因子会发生什么变化？为什么？答：多重性因子的物理意义是等同晶面个数对衍射强度的影响因数叫作多重性因子。
某立方晶系晶体，其{100}的多重性因子是6？如该晶体转变为四方晶系多重性因子是4；这个晶面族的多重性因子会随对称性不同而改变。
4．在一块冷轧钢板中可能存在哪几种内应力？它们的衍射谱有什么特点？答：在一块冷轧钢板中可能存在三种内应力，它们是：第一类内应力是在物体较大范围内或许多晶粒范围内存在并保持平衡的应力。
称之为宏观应力。
它能使衍射线产生位移。
第二类应力是在一个或少数晶粒范围内存在并保持平衡的内应力。
它一般能使衍射峰宽化。
第三类应力是在若干原子范围存在并保持平衡的内应力。
它能使衍射线减弱。
5．透射电镜主要由几大系统构成? 各系统之间关系如何?答：四大系统:电子光学系统,真空系统,供电控制系统,附加仪器系统。
其中电子光学系统是其核心。
其他系统为辅助系统。
6．透射电镜中有哪些主要光阑? 分别安装在什么位置? 其作用如何?答：主要有三种光阑：①聚光镜光阑。
在双聚光镜系统中,该光阑装在第二聚光镜下方。
作用:限制照明孔径角。
②物镜光阑。
安装在物镜后焦面。
作用: 提高像衬度；减小孔径角，从而减小像差；进行暗场成像。
材料现代分析方法试题1（参考答案）一、基本概念题（共10题，每题5分）1．X射线的本质是什么？是谁首先发现了X射线，谁揭示了X射线的本质？答：X射线的本质是一种横电磁波，伦琴首先发现了X射线，劳厄揭示了X射线的本质？2．下列哪些晶面属于[11]晶带？（1）、（1）、（231）、（211）、（101）、（01）、（13），（0），（12），（12），（01），（212），为什么？答：（0）（1）、（211）、（12）、（01）、（01）晶面属于[11]晶带，因为它们符合晶带定律：hu+kv+lw=0。
3．多重性因子的物理意义是什么？某立方晶系晶体，其{100}的多重性因子是多少？如该晶体转变为四方晶系，这个晶面族的多重性因子会发生什么变化？为什么？答：多重性因子的物理意义是等同晶面个数对衍射强度的影响因数叫作多重性因子。
某立方晶系晶体，其{100}的多重性因子是6？如该晶体转变为四方晶系多重性因子是4；这个晶面族的多重性因子会随对称性不同而改变。
4．在一块冷轧钢板中可能存在哪几种内应力？它们的衍射谱有什么特点？答：在一块冷轧钢板中可能存在三种内应力，它们是：第一类内应力是在物体较大范围内或许多晶粒范围内存在并保持平衡的应力。
称之为宏观应力。
它能使衍射线产生位移。
第二类应力是在一个或少数晶粒范围内存在并保持平衡的内应力。
它一般能使衍射峰宽化。
第三类应力是在若干原子范围存在并保持平衡的内应力。
它能使衍射线减弱。
5．透射电镜主要由几大系统构成? 各系统之间关系如何?答：四大系统:电子光学系统,真空系统,供电控制系统,附加仪器系统。
其中电子光学系统是其核心。
其他系统为辅助系统。
6．透射电镜中有哪些主要光阑? 分别安装在什么位置? 其作用如何?答：主要有三种光阑：①聚光镜光阑。
在双聚光镜系统中,该光阑装在第二聚光镜下方。
作用:限制照明孔径角。
②物镜光阑。
安装在物镜后焦面。
作用: 提高像衬度；减小孔径角，从而减小像差；进行暗场成像。
第一章1.X射线学有几个分支？每个分支的研究对象是什么？答：X射线学分为三大分支：X射线透射学、X射线衍射学、X射线光谱学。
X射线透射学的研究对象有人体，工件等，用它的强透射性为人体诊断伤病、用于探测工件内部的缺陷等。
X射线衍射学是根据衍射花样，在波长已知的情况下测定晶体结构，研究与结构和结构变化的相关的各种问题。
X射线光谱学是根据衍射花样，在分光晶体结构已知的情况下，测定各种物质发出的X射线的波长和强度，从而研究物质的原子结构和成分。
2. 试计算当管电压为50 kV时，X射线管中电子击靶时的速度与动能，以及所发射的连续谱的短波限和光子的最大能量是多少？解：已知条件：U=50kV电子静止质量：m0=9.1×10-31kg光速：c=2.998×108m/s电子电量：e=1.602×10-19C普朗克常数：h=6.626×10-34J.s电子从阴极飞出到达靶的过程中所获得的总动能为：E=eU=1.602×10-19C×50kV=8.01×10-18kJ由于E=1/2m0v02所以电子击靶时的速度为：v0=(2E/m0)1/2=4.2×106m/s所发射连续谱的短波限λ0的大小仅取决于加速电压：λ0（Å）＝12400/U(伏) ＝0.248Å辐射出来的光子的最大动能为：E0＝hv＝h c/λ0＝1.99×10-15J3. 说明为什么对于同一材料其λK<λKβ<λKα?答:导致光电效应的X光子能量＝将物质K电子移到原子引力范围以外所需作的功hV k = W k以kα为例:hV kα = E L– E khe = W k – W L = hV k – hV L ∴h V k > h V k α∴λk<λk α以k β 为例:h V k β = E M – E k = W k – W M =h V k – h V M ∴ h V k > h V k β∴ λk<λk βE L – E k < E M – E k ∴hV k α < h V k β∴λk β < λk α4. 如果用Cu 靶X 光管照相，错用了Fe 滤片，会产生什么现象？答：Cu 的K α1,K α2, K β线都穿过来了，没有起到过滤的作用。
8. 什么是弱束暗场像？与中心暗场像有何不同？试用Ewald图解说明。
答：弱束暗场像是通过入射束倾斜，使偏离布拉格条件较远的一个衍射束通过物镜光阑，透射束和其他衍射束都被挡掉，利用透过物镜光阑的强度较弱的衍射束成像。
与中心暗场像不同的是，中心暗场像是在双光束的条件下用的成像条件成像，即除直射束外只有一个强的衍射束，而弱束暗场像是在双光阑条件下的g/3g的成像条件成像，采用很大的偏离参量s。
中心暗场像的成像衍射束严格满足布拉格条件，衍射强度较强，而弱束暗场像利用偏离布拉格条件较远的衍射束成像，衍射束强度很弱。
采用弱束暗场像，完整区域的衍射束强度极弱，而在缺陷附近的极小区域内发生较强的反射，形成高分辨率的缺陷图像。
图：PPT透射电子显微技术1页10. 透射电子显微成像中，层错、反相畴界、畴界、孪晶界、晶界等衍衬像有何异同？用什么办法及根据什么特征才能将它们区分开来？答：由于层错区域衍射波振幅一般与无层错区域衍射波振幅不同，则层错区和与相邻区域形成了不同的衬度，相应地出现均匀的亮线和暗线，由于层错两侧的区域晶体结构和位相相同，故所有亮线和暗线的衬度分别相同。
层错衍衬像表现为平行于层错面迹线的明暗相间的等间距条纹。
孪晶界和晶界两侧的晶体由于位向不同，或者还由于点阵类型不同，一边的晶体处于双光束条件时，另一边的衍射条件不可能是完全相同的，也可能是处于无强衍射的情况，就相当于出现等厚条纹，所以他们的衍衬像都是间距不等的明暗相间的条纹，不同的是孪晶界是一条直线，而晶界不是直线。
反相畴界的衍衬像是曲折的带状条纹将晶粒分隔成许多形状不规则的小区域。
层错条纹平行线直线间距相等反相畴界非平行线非直线间距不等孪晶界条纹平行线直线间距不等晶界条纹平行线非直线间距不等11.什么是透射电子显微像中的质厚衬度、衍射衬度和相位衬度。
形成衍射衬度像和相位衬度像时，物镜在聚焦方面有何不同？为什么？答：质厚衬度：入射电子透过非晶样品时，由于样品不同微区间存在原子序数或厚度的差异，导致透过不同区域落在像平面上的电子数不同，对应各个区域的图像的明暗不同，形成的衬度。
下载温馨提示:该文档是学者精心编制而成, 希望能够帮助大家解决实际的问题。
文档下载后可定制随意修改, 请根据实际需要进行相应的调整和使用, 谢谢!并且, 我们为大家提供各种各样类型的实用资料, 如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等, 如想了解不同资料格式和写法, 敬请关注!下列哪些晶面属于[11]晶带？（1）、（1）、（231）、（211）、（101）、（01）、（13）, （0）, （12）, （12）, （01）, （212）, 为什么？答：（0）（1）、（211）、（12）、（01）、（01）晶面属于[11]晶带, 因为它们符合晶带定律：hu+kv+lw=0。
产生X射线需具备什么条件？答：实验证实:在高真空中, 凡高速运动的电子碰到任何障碍物时, 均能产生X射线, 对于其他带电的基本粒子也有类似现象发生。
电子式X射线管中产生X射线的条件可归纳为：1, 以某种方式得到一定量的自由电子；2, 在高真空中, 在高压电场的作用下迫使这些电子作定向高速运动；3, 在电子运动路径上设障碍物以急剧改变电子的运动速度。
分析下列荧光辐射产生的可能性, 为什么？（1）用CuKαX射线激发CuKα荧光辐射；（2）用CuKβX射线激发CuKα荧光辐射；（3）用CuKαX射线激发CuLα荧光辐射。
答: 根据经典原子模型, 原子内的电子分布在一系列量子化的壳层上, 在稳定状态下, 每个壳层有一定数量的电子, 他们有一定的能量。
最内层能量最低, 向外能量依次增加。
根据能量关系, M、K层之间的能量差大于L、K成之间的能量差, K、L层之间的能量差大于M、L层能量差。
由于释放的特征谱线的能量等于壳层间的能量差, 所以Kß的能量大于Ka的能量, Ka能量大于La的能量。
（1）因此在不考虑能量损失的情况下:（2）CuKa能激发CuKa荧光辐射；（能量相同）（3）CuKß能激发CuKa荧光辐射；（Kß>Ka）（4）CuKa能激发CuLa荧光辐射；（Ka>la）F的物理意义。

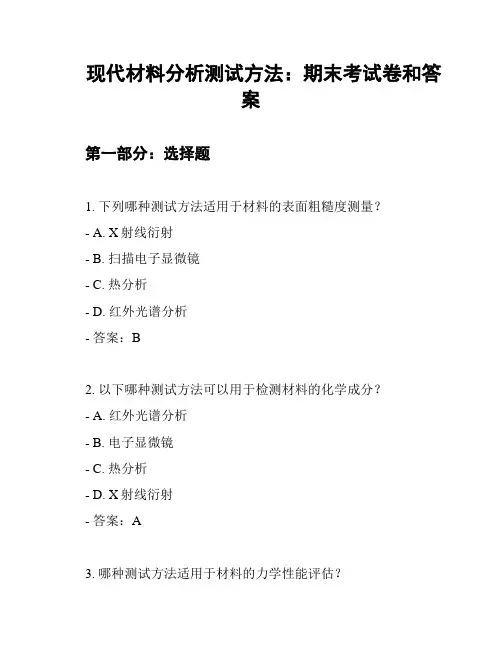

期末考试卷：材料现代测试分析方法和答案第一部分：选择题1. 在材料现代测试分析方法中，下列哪种方法可以用来确定材料的成分？- A. 热分析法- B. 机械测试法- C. 磁性测试法- D. 光谱分析法- 答案：D2. 材料现代测试分析方法的主要目的是什么？- A. 确定材料的力学性能- B. 分析材料的热性能- C. 评估材料的化学稳定性- D. 确定材料的组成和结构- 答案：D3. 以下哪种测试方法可以用来评估材料的耐腐蚀性能？- A. 硬度测试- B. 疲劳测试- C. 电化学测试- D. 热膨胀测试- 答案：C4. 材料的断裂韧性可以通过下列哪种测试方法进行评估？- A. 硬度测试- B. 拉伸测试- C. 冲击测试- D. 磁性测试- 答案：C5. 下列哪种测试方法可以用来评估材料的疲劳寿命？- A. 硬度测试- B. 拉伸测试- C. 冲击测试- D. 疲劳测试- 答案：D第二部分：简答题1. 简要解释材料现代测试分析方法的定义和作用。
答案：材料现代测试分析方法是一种使用现代科学技术手段对材料进行分析和测试的方法。
它的作用是确定材料的组成、结构和性能，以便评估材料的适用性和可靠性。
2. 举例说明材料现代测试分析方法在工程领域中的应用。
答案：材料现代测试分析方法在工程领域中有广泛的应用。
例如，在航空航天工程中，可以使用材料现代测试分析方法来评估航天器的耐热性能和抗腐蚀性能，以确保航天器在极端环境下的安全运行。
在建筑工程中，可以使用材料现代测试分析方法来评估建筑材料的力学性能和耐久性，以确保建筑物的结构安全可靠。
3. 请简要描述一种材料现代测试分析方法，并说明其适用性。
答案：一种材料现代测试分析方法是扫描电子显微镜（SEM）分析。
它通过扫描材料表面并记录电子显微图像，可以对材料的形貌、结构和成分进行分析。
SEM分析适用于对材料的微观结构和成分进行研究，可以用于材料的质量控制、故障分析和新材料的研发。
《材料现代分析⽅法》练习与答案第⼀章⼀、选择题1.⽤来进⾏晶体结构分析的X射线学分⽀是（ B）A.X射线透射学；B.X射线衍射学；C.X射线光谱学；2. M层电⼦回迁到K层后，多余的能量放出的特征X射线称（ B ）A.Kα；B. Kβ；C. Kγ；D. Lα。
3. 当X射线发⽣装置是Cu靶，滤波⽚应选（ C ）A．Cu；B. Fe；C. Ni；D. Mo。
4. 当电⼦把所有能量都转换为X射线时，该X射线波长称（A ）A.短波限λ0；B. 激发限λk；C. 吸收限；D. 特征X射线5.当X射线将某物质原⼦的K层电⼦打出去后，L层电⼦回迁K层，多余能量将另⼀个L层电⼦打出核外，这整个过程将产⽣（D）（多选题）A.光电⼦；B. ⼆次荧光；C. 俄歇电⼦；D. （A+C）⼆、正误题1. 随X射线管的电压升⾼，λ0和λk都随之减⼩。
（）2. 激发限与吸收限是⼀回事，只是从不同⾓度看问题。
（）3. 经滤波后的X射线是相对的单⾊光。
（）4. 产⽣特征X射线的前提是原⼦内层电⼦被打出核外，原⼦处于激发状态。
（）5. 选择滤波⽚只要根据吸收曲线选择材料，⽽不需要考虑厚度。
（）三、填空题1. 当X射线管电压超过临界电压就可以产⽣连续X射线和特征X射线。
2. X射线与物质相互作⽤可以产⽣俄歇电⼦、透射X射线、散射X 射线、荧光X射线、光电⼦、热、、。
3. 经过厚度为H的物质后，X射线的强度为。
4. X射线的本质既是波长极短的电磁波也是光⼦束，具有波粒⼆象性性。
5. 短波长的X射线称，常⽤于；长波长的X射线称，常⽤于。
习题1. X 射线学有⼏个分⽀？每个分⽀的研究对象是什么？2. 分析下列荧光辐射产⽣的可能性，为什么？（1）⽤CuK αX 射线激发CuK α荧光辐射；（2）⽤CuK βX 射线激发CuK α荧光辐射；（3）⽤CuK αX 射线激发CuL α荧光辐射。
3. 什么叫“相⼲散射”、“⾮相⼲散射”、“荧光辐射”、“吸收限”、“俄歇效应”、“发射谱”、“吸收谱”？4. X 射线的本质是什么？它与可见光、紫外线等电磁波的主要区别何在？⽤哪些物理量描述它？5. 产⽣X 射线需具备什么条件？6. Ⅹ射线具有波粒⼆象性，其微粒性和波动性分别表现在哪些现象中？7. 计算当管电压为50 kv 时，电⼦在与靶碰撞时的速度与动能以及所发射的连续谱的短波限和光⼦的最⼤动能。
第一章
1.X射线学有几个分支？每个分支的研究对象是什么？
答：X射线学分为三大分支：X射线透射学、X射线衍射学、X射线光谱学。
X射线透射学的研究对象有人体，工件等，用它的强透射性为人体诊断伤病、用于探测工件内部的缺陷等。
X射线衍射学是根据衍射花样，在波长已知的情况下测定晶体结构，研究与结构和结构变化的相关的各种问题。
X射线光谱学是根据衍射花样，在分光晶体结构已知的情况下，测定各种物质发出的X射线的波长和强度，从而研究物质的原子结构和成分。
2. 试计算当管电压为50 kV时，X射线管中电子击靶时的速度与动能，以及所发射的连续谱的短波限和光子的最大能量是多少？
解：已知条件：U=50kV
电子静止质量：m0=9.1×10-31kg
光速：c=2.998×108m/s
电子电量：e=1.602×10-19C
普朗克常数：h=6.626×10-34J.s
电子从阴极飞出到达靶的过程中所获得的总动能为：
E=eU=1.602×10-19C×50kV=8.01×10-18kJ
由于E=1/2m0v02
所以电子击靶时的速度为：
v0=(2E/m0)1/2=4.2×106m/s
所发射连续谱的短波限λ0的大小仅取决于加速电压：
λ0（Å）＝12400/U(伏) ＝0.248Å
辐射出来的光子的最大动能为：
E0＝hv＝h c/λ0＝1.99×10-15J
3.
4. 如果用Cu靶X光管照相，错用了Fe滤片，会产生什么现象？答：Cu的Kα1,Kα2, Kβ线都穿过来了，没有起到过滤的作用。
5. 特征X射线与荧光X射线的产生机理有何不同？某物质的K系荧
光X射线波长是否等于它的K系特征X射线波长？
答：特征X射线与荧光X射线都是由激发态原子中的高能级电子向低能级跃迁时，多余能量以X射线的形式放出而形成的。
不同的是：高能电子轰击使原子处于激发态，高能级电子回迁释放的是特征X 射线；以X射线轰击，使原子处于激发态，高能级电子回迁释放的是荧光X射线。
某物质的K系特征X射线与其K系荧光X射线具有相同波长。
6. 连续谱是怎样产生的？其短波限与某物质的吸收限有何不同（V和V K以kv为单位）？
答：当X射线管两极间加高压时，大量电子在高压电场的作用下，以极高的速度向阳极轰击，由于阳极的阻碍作用，电子将产生极大的负加速度。
根据经典物理学的理论，一个带负电荷的电子作加速运动时，电子周围的电磁场将发生急剧变化，此时必然要产生一个电磁波，或至少一个电磁脉冲。
由于极大数量的电子射到阳极上的时间和条件不可能相同，因而得到的电磁波将具有连续的各种波长，形成连续X 射线谱。
在极限情况下，极少数的电子在一次碰撞中将全部能量一次性转化为一个光量子，这个光量子便具有最高能量和最短的波长，即短波限。
连续谱短波限只与管压有关，当固定管压，增加管电流或改变靶时短波限不变。
原子系统中的电子遵从泡利不相容原理不连续地分布在K,L,M,N等不同能级的壳层上，当外来的高速粒子（电子或光子）的动能足够大时，可以将壳层中某个电子击出原子系统之外，从而使原子处于激发态。
这时所需的能量即为吸收限，它只与壳层能量有关。
即吸收限只与靶的原子序数有关，与管电压无关。
7. 试计算钼的K激发电压，已知钼的λK＝0.0619nm。
欲用Mo靶X 光管激发Cu的荧光X射线辐射，所需施加的最低管电压是多少？激发出的荧光辐射波长是多少？
解：(1) 由公式λK＝1.24/U K，
对钼U K＝1.24/λK＝1.24/0.0619=20(kV)
(2) U k=h c/eλk
U k =6.626×10-34×2.998×108/(1.602×10-19×0.71×
10-10)=17.46(kV)
λ0=1.24/U k (nm)=1.24/17.46(nm)=0.071(nm)
其中 h 为普郎克常数，其值等于6.626×10-34 ；c 为光速，等于2.998×108m/s ；e 为电子电荷，等于1.602×10-19c
故需加的最低管电压应≥17.46(kV)，所发射的荧光辐射波长是0.071nm 。
8.
9. 计算lmm 厚的Pb 对Mo —K α的透射因数。
解：透射因数I/I 0=e -μm ρx
其中μm ：质量吸收系数/cm 2g -1，ρ：密度/g cm -3
x ：厚度/cm ，本题ρPb =11.34g cm -3，x =0.1cm
对Mo —K α，查表得μm =141cm 2g -1，
其透射因数：I/I 0= e -μm ρx =e -141×11.34×0.1=3.62×e -70=121.35210-⨯
10. 试计算含W C ＝0.8％，W cr ＝4％，W w ＝18％的高速钢对MoK α辐射的质量吸收系数。
解：μm =ω1μm1+ω2μm2+…ωi μmi
ω1, ω2……ωi 为各元素的质量百分数，而μm1，μm2……μmi 为各元素的质量吸收系数，i 为组分元素数目。
查表得μC =0.7cm 2g -1，μCr =30.4cm 2g -1，μW =105.4cm 2g -1，μ
Fe =38.3cm 2g -1。
μm =0.8％×0.70＋4％×30.4＋18％×105.4＋（1－0.8％－4％－18％）×38.3=49.7612（cm 2／g -1）
11. 画出Fe2B 在平行于（010）上的部分倒易点。
Fe2B 属正方晶系，点阵参数a=b=0.510nm,c=0.424nm 。
19. 试述原子散射因数f 和结构因数2
HKL F 的物理意义。
结构因数与
哪些因素有关系?
答：原子散射因数:f=A a /A e =一个原子所有电子相干散射波的合成振幅/一个电子相干散射波的振幅，它反映的是一个原子中所有电子散射2
1
2
1
2)](2sin [)](2cos [j j n j j j j j N
j j j HKL HKL HKL Lz Ky Hx f Lz Ky Hx f F F F +++++==∑∑==*
ππ
波的合成振幅。
结构因数：
式中结构振幅F HKL=A b/A e=一个晶胞的相干散射振幅/一个电子的相干散射振幅
结构因数表征了单胞的衍射强度，反映了单胞中原子种类，原子数目，位置对（HKL）晶面方向上衍射强度的影响。
结构因数只与原子的种类以及在单胞中的位置有关，而不受单胞的形状和大小的影响。
22.
所谓体心立方，是点阵型式的一种。
每个由晶体结构抽出的点阵点一是要满足点阵的定义，二是要求在晶体结构中（点阵结构）所处的环境一致。
氯化铯晶胞中，顶点(氯离子)和体心（铯离子）本身和环境均不相同，所以二者不能同时作为点阵点，因此当然不能是体心立方点阵。
只能将其中同一类的离子（或氯离子，或铯离子）位置看成点阵点，这样每个点阵点是完全一样的，才符合点阵定义。
这时的点阵型式是简单立方。
每个点阵点所代表的内容均是一个氯离子和一个铯离子。
