上海通用汽车有限公司(SGM)检具认证步骤及要求

上海通用汽车有限公司(SGM)检具认证步骤及要求1. 引言根据上海通用汽车有限公司的先期质量策划手册（APQP）和生产件批准程序（PPAP）的规定，如果零件具有几何尺寸和公差图纸（GD&T），特别是具有尺寸匹配要求的，都必须按照上海通用汽车公司的检具标准，设计、制造及检定检具，检验零件的尺寸，保证零件的质量。

从早期样件设计的有效性；模具的试用；模具的验收；功能评估及匹配检查；过程监控的验证；到问题的发生或根本原因的分析等过程，都应该依靠检验系统的选择，保证零件的尺寸质量，也就是说所有的零件都应该在检具上进行测量及评价，然后再提供测量报告。

而在正式生产中，也应该按照产品的工艺流程及控制计划，对零件进行检验，一旦在整车的装配过程中，发生零件尺寸的不匹配，都会要求把零件放在检具上，重新进行测量，找出产生问题的根源。

SGM要求零件具备检具的目的是：保证产品的质量、持续改进产品及过程。

2. 设计概念2.1 几何尺寸和公差图纸(GD&T)由于产品的规范、零件的定位基准，即所有零件参考尺寸的"起始点"、关键特性点(KPC)以及公差特性都会在几何尺寸和公差图纸(GD&T)上反映。

所以首先要理解GD&T，然后再考虑零件在检具上的最佳放置以及容易检测的位置。

2.2 定位基准的方案零件在检具上应容易安装和检测，被测零件与检具基座的位置关系，最好使用装车位置，即零件的定位基准平面坐标中应尽量与车身线坐标平行，如果相对装车位置有偏离，应以90°为增量进行偏转。

2.3 检具材料的选择零件在检具上应容易安装和检测，被测零件与检具基座的位置关系，最好使用装车位置，即零件的定位基准平面坐标中应尽量与车身线坐标平行，如果相对装车位置有偏离，应以90°为增量进行偏转。

(1). 检具在使用过程中的耐久性要求；(2). 制造的方法；(3). 检验表面的形状和区域；(4). 环境条件；(5). 检具的重量；2.4 过程能力控制的统计(SPC)在检具上采集的有效的定量数据，可以用来控制零件的尺寸及分析制造的过程。

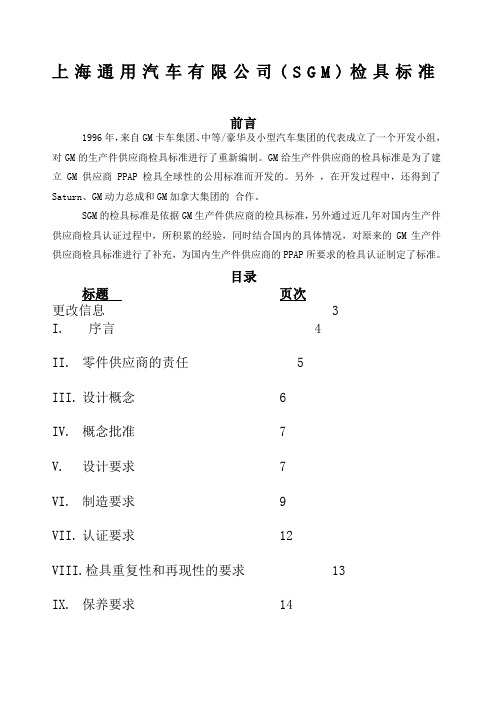

上海通用汽车有限公司(S G M)检具标准前言1996年，来自GM卡车集团、中等/豪华及小型汽车集团的代表成立了一个开发小组，对GM的生产件供应商检具标准进行了重新编制。

GM给生产件供应商的检具标准是为了建立GM供应商PPAP检具全球性的公用标准而开发的。

另外，在开发过程中，还得到了Saturn、GM动力总成和GM加拿大集团的合作。

SGM的检具标准是依据GM生产件供应商的检具标准，另外通过近几年对国内生产件供应商检具认证过程中，所积累的经验，同时结合国内的具体情况，对原来的GM生产件供应商检具标准进行了补充，为国内生产件供应商的PPAP所要求的检具认证制定了标准。

目录标题页次更改信息 3I.序言 4II.零件供应商的责任 5III.设计概念 6IV.概念批准7V.设计要求7VI.制造要求9VII.认证要求12VIII.检具重复性和再现性的要求13IX.保养要求14X.术语15XI.附录A 16XII.附录B 17更改信息版本日期段落条目1.0 12/97 发布2.0 08/02 发布本标准中如发生任何更改都将记录在本页中。

当发生新的更改时，在保留本页清单原有记录的基础上，再增加新的更改内容。

修订后的版本将以版本1.0、2.0、3.0的顺序发布。

当不同的版本发布时，通过参照段落和条目的相应内容，可迅速找出更改内容。

本文件替代下列文件：∙卡车和客车检具/量具标准（T& B 391）、12月、1989。

∙中等/豪华汽车集团检具设计/制造标准，4月，1996。

I.序言A.介绍依照上海通用汽车有限公司(SGM)，先期产品质量策划手册(APQP)和生产件批准程序(PPAP)的要求，每当需要时，零件供应商应按照他们的质量计划获取检具来检验他们的产品。

生产件供应商在对SGM的零件的检具进行报价、设计和制造时，除了使用他们自己的标准和要求外，还要参照本手册。

如果SGM的供应商质量工程师（SQE）/SGM检具工程师认为确有必要，可根据检测条件来修改此标准，但只在有相应的支持文件时才能修改（译注：如经EWO程序）。

检具(丈量支架)技能要求-草案-上汽自主品牌项目组计划制造质量小组目录前言-------------------------------------------------------------------------3 变动记载-------------------------------------------------------------------------41.目的------------------------------------------------------------------------- 52.适用范畴----------------------------------------------------------------------53.责任------------------------------------------------------------------------- 54.划定-------------------------------------------------------------------------54.1 检具（丈量支架）的概述-------------------------------------------------5检具设计与制造的技能要求----------------------------------------------6检具（丈量支架）的设计说明--------------------------------------------6检具（丈量支架）的结构要求-------------------------------------------6检具和丈量支架的一般制造精度（公差）------------------------------- 124.3 检具和丈量支架的验收和交付----------------------------------------------- 125.存档------------------------------------------------------------------------------- 146.评审与变动------------------------------------------------------------------------ 147.分发--------------------------------------------------------------------------------- 148.附件清单--------------------------------------------------------------------------- 14附件一：关于检具定位销和查验销的说明--------------------------------------15附件二: 检具(丈量支架)认可流程-------------------------------------------- 28附件三：检具(丈量支架)设计认可陈诉---------------------------------------- 29附件四：检具(丈量支架)认可陈诉-----------------------------------------------30前言上汽自主品牌项目组为自己制定的目标是：向主顾提供高质量、低代价的汽车。

上海通用汽车有限公司(SGM)检具标准上海通用汽车有限公司(SGM)检具标准前言1996年，来自GM卡车集团、中等/豪华及小型汽车集团的代表成立了一个开发小组，对GM的生产件供应商检具标准进行了重新编制。

GM给生产件供应商的检具标准是为了建立GM供应商PPAP检具全球性的公用标准而开发的。

另外，在开发过程中，还得到了Saturn、GM动力总成和GM加拿大集团的合作。

b5E2RGbCAPSGM的检具标准是依据GM生产件供应商的检具标准，另外通过近几年对国内生产件供应商检具认证过程中，所积累的经验，同时结合国内的具体情况，对原来的GM生产件供应商检具标准进行了补充，为国内生产件供应商的PPAP所要求的检具认证制定了标准。

p1EanqFDPw目录标题页次更改信息3I. 序言4II. 零件供应商的责任5III. 设计概念6IV. 概念批准7V. 设计要求7VI. 制造要求10VII. 认证要求12VIII. 检具重复性和再现性的要求13IX. 检具最终批准15X. 保养要求15XI. 术语15XII. 附录 A 17XIII. 附录 B 18XIV. 附录C19更改信息版本日期段落条目1.0 12/1997 发布2.0 08/2002发布DXDiTa9E3d3.0 03/2005发布RTCrpUDGiT本标准中如发生任何更改都将记录在本页中。

当发生新的更改时，在保留本页清单原有记录的基础上，再增加新的更改内容。

修订后的版本将以版本 1.0、2.0、3.0的顺序发布。

当不同的版本发布时，通过参照段落和条目的相应内容，可迅速找出更改内容。

5PCzVD7HxA本文件替代下列文件：卡车和客车检具/量具标准（T& B 391）、12月、1989。

中等/豪华汽车集团检具设计/制造标准，4月，1996。

I. 序言A. 介绍依照上海通用汽车有限公司(SGM)，先期产品质量策划手册(APQP)和生产件批准程序(PPAP)的要求，每当需要时，零件供应商应按照他们的质量计划获取检具来检验他们的产品。

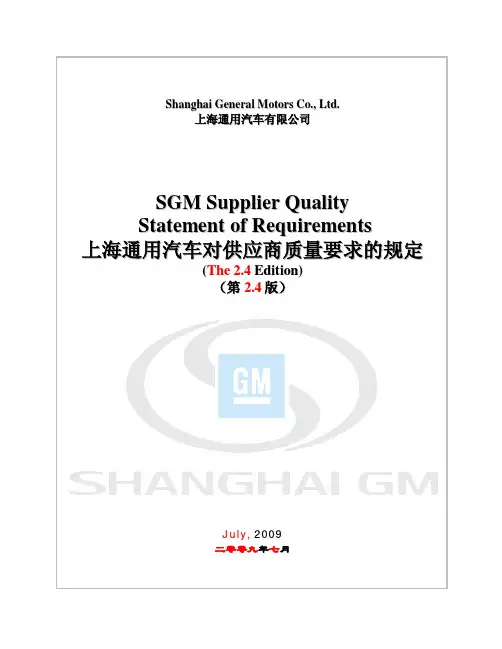

S h a n g h a i G e n e r a l M o t o r s C o.,L t d.上海通用汽车有限公司S G M S u p p l i e r Q u a l i t yS t a t e m e n t o f R e q u i r e m e n t s上海通用汽车对供应商质量要求的规定(T h e2.4E d i t i o n)（第2.4版）J u l y,2009二零零九年七月（第2.4版）前言SGM要求其供应商满足最新版ISO/TS16949及相关参考手册的要求，并适用所有通用汽车的相关顾客特殊要求（明确不适用于通用汽车亚太区的部分除外）。
