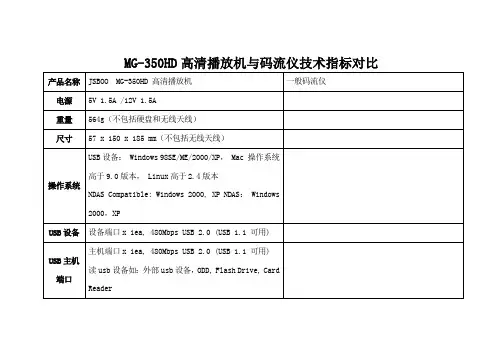

码流仪与高清播放机技术指标对比
- 格式:doc
- 大小:41.50 KB
- 文档页数:4

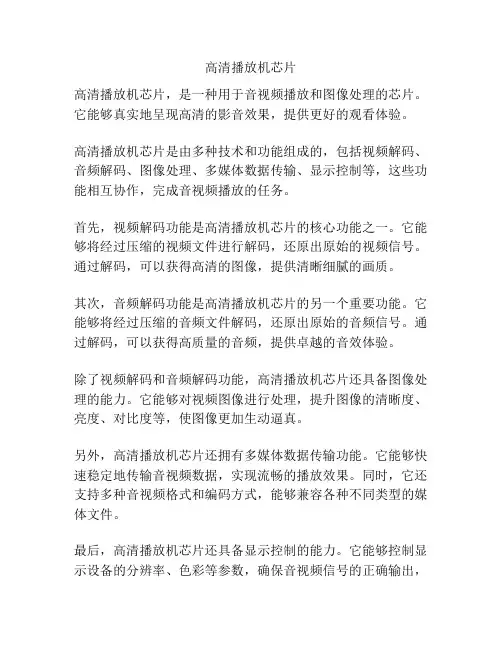

高清播放机芯片高清播放机芯片,是一种用于音视频播放和图像处理的芯片。
它能够真实地呈现高清的影音效果,提供更好的观看体验。
高清播放机芯片是由多种技术和功能组成的,包括视频解码、音频解码、图像处理、多媒体数据传输、显示控制等,这些功能相互协作,完成音视频播放的任务。
首先,视频解码功能是高清播放机芯片的核心功能之一。
它能够将经过压缩的视频文件进行解码,还原出原始的视频信号。
通过解码,可以获得高清的图像,提供清晰细腻的画质。
其次,音频解码功能是高清播放机芯片的另一个重要功能。
它能够将经过压缩的音频文件解码,还原出原始的音频信号。
通过解码,可以获得高质量的音频,提供卓越的音效体验。
除了视频解码和音频解码功能,高清播放机芯片还具备图像处理的能力。
它能够对视频图像进行处理,提升图像的清晰度、亮度、对比度等,使图像更加生动逼真。
另外,高清播放机芯片还拥有多媒体数据传输功能。
它能够快速稳定地传输音视频数据,实现流畅的播放效果。
同时,它还支持多种音视频格式和编码方式,能够兼容各种不同类型的媒体文件。
最后,高清播放机芯片还具备显示控制的能力。
它能够控制显示设备的分辨率、色彩等参数,确保音视频信号的正确输出,并以最佳效果呈现在显示设备上。
总的来说,高清播放机芯片具备视频解码、音频解码、图像处理、多媒体数据传输和显示控制等多种功能,能够提供真实高清的影音效果。
它在电视、智能手机、平板电脑、车载娱乐系统等多个领域得到广泛应用,为用户带来更好的观看体验。
随着技术的不断发展,高清播放机芯片的性能将不断提升,并且将更加智能、高效、便捷地满足人们对高清影音的需求。

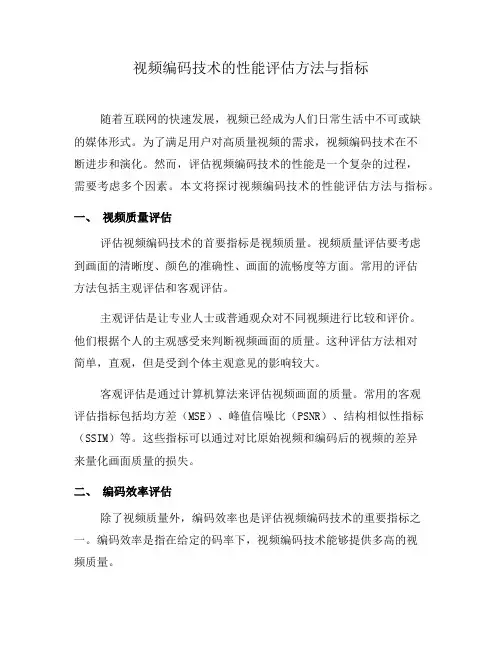

视频编码技术的性能评估方法与指标随着互联网的快速发展,视频已经成为人们日常生活中不可或缺的媒体形式。
为了满足用户对高质量视频的需求,视频编码技术在不断进步和演化。
然而,评估视频编码技术的性能是一个复杂的过程,需要考虑多个因素。
本文将探讨视频编码技术的性能评估方法与指标。
一、视频质量评估评估视频编码技术的首要指标是视频质量。
视频质量评估要考虑到画面的清晰度、颜色的准确性、画面的流畅度等方面。
常用的评估方法包括主观评估和客观评估。
主观评估是让专业人士或普通观众对不同视频进行比较和评价。
他们根据个人的主观感受来判断视频画面的质量。
这种评估方法相对简单,直观,但是受到个体主观意见的影响较大。
客观评估是通过计算机算法来评估视频画面的质量。
常用的客观评估指标包括均方差(MSE)、峰值信噪比(PSNR)、结构相似性指标(SSIM)等。
这些指标可以通过对比原始视频和编码后的视频的差异来量化画面质量的损失。
二、编码效率评估除了视频质量外,编码效率也是评估视频编码技术的重要指标之一。
编码效率是指在给定的码率下,视频编码技术能够提供多高的视频质量。
常用的评估方法是比特率-失真优化。
比特率指的是每秒传输的比特数,失真指的是视频画面质量的损失。
优化过程是在不同比特率和失真之间找到一个平衡点,以获得最佳的编码效果。
此外,还可以使用率失真曲线、分段信噪比曲线等方法对编码效率进行评估。
三、实时性评估实时性是指视频编码技术能够在实际应用中以足够的速度进行编码和解码的能力。
在视频通信、实时视频监控等应用场景中,实时性是非常重要的指标。
实时性评估需要考虑编码和解码的时间延迟。
常用的评估方法包括平均编码和解码延迟、最大编码和解码延迟等。
此外,还可以使用视频帧率、关键帧间隔等指标来评估实时性。
四、算法复杂度评估视频编码技术涉及到复杂的算法和处理过程。
评估算法复杂度可以帮助我们了解视频编码技术的计算要求和资源消耗。
常用的评估方法包括浮点运算次数、内存访问次数、编码解码时间等。

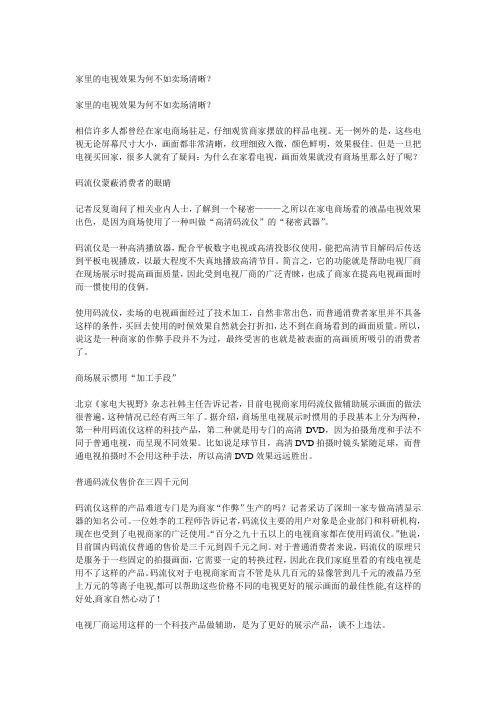

家里的电视效果为何不如卖场清晰?家里的电视效果为何不如卖场清晰?相信许多人都曾经在家电商场驻足,仔细观赏商家摆放的样品电视。
无一例外的是,这些电视无论屏幕尺寸大小,画面都非常清晰,纹理细致入微,颜色鲜明,效果极佳。
但是一旦把电视买回家,很多人就有了疑问:为什么在家看电视,画面效果就没有商场里那么好了呢?码流仪蒙蔽消费者的眼睛记者反复询问了相关业内人士,了解到一个秘密———之所以在家电商场看的液晶电视效果出色,是因为商场使用了一种叫做“高清码流仪”的“秘密武器”。
码流仪是一种高清播放器,配合平板数字电视或高清投影仪使用,能把高清节目解码后传送到平板电视播放,以最大程度不失真地播放高清节目。
简言之,它的功能就是帮助电视厂商在现场展示时提高画面质量,因此受到电视厂商的广泛青睐,也成了商家在提高电视画面时而一惯使用的伎俩。
使用码流仪,卖场的电视画面经过了技术加工,自然非常出色,而普通消费者家里并不具备这样的条件,买回去使用的时候效果自然就会打折扣,达不到在商场看到的画面质量。
所以,说这是一种商家的作弊手段并不为过,最终受害的也就是被表面的高画质所吸引的消费者了。
商场展示惯用“加工手段”北京《家电大视野》杂志社韩主任告诉记者,目前电视商家用码流仪做辅助展示画面的做法很普遍,这种情况已经有两三年了。
据介绍,商场里电视展示时惯用的手段基本上分为两种,第一种用码流仪这样的科技产品,第二种就是用专门的高清DVD,因为拍摄角度和手法不同于普通电视,而呈现不同效果。
比如说足球节目,高清DVD拍摄时镜头紧随足球,而普通电视拍摄时不会用这种手法,所以高清DVD效果远远胜出。
普通码流仪售价在三四千元间码流仪这样的产品难道专门是为商家“作弊”生产的吗?记者采访了深圳一家专做高清显示器的知名公司。
一位姓李的工程师告诉记者,码流仪主要的用户对象是企业部门和科研机构,现在也受到了电视商家的广泛使用。
“百分之九十五以上的电视商家都在使用码流仪。
数字电视码流分析仪知识-中国电子仪器行业协会数字电视码流分析仪知识一、概述(一)用途数字电视码流分析仪是数字电视协议层测试仪表,主要用于对数字电视传输码流进行错误监测和特性分析,广泛应用于数字电视传输网络中的码流监测与分析、节目经营商与网络运营商间的服务质量监测、数字电视节目制作以及网络系统建设、开通验收测试等方面,还可以应用于数字电视设备的研制、生产、维护和计量等领域。
(二)分类与特点一般可细分为码流监测仪和码流分析仪两种,码流监测仪可以广泛用于数字电视广播传输和分配监测、各种数字电视节目成品输出的质量监测等。
码流分析仪除了具有码流实时监测仪的所有功能外,还具有深层的码流分析功能,它能监视、检测和记录最重要的码流参数,并提供很强的分析软件,可对录制的码流进行离线分析,分析结果可通过一个易操作的图形界面显示。
码流监测仪和分析仪主要关键技术有码流信息实时处理分析,码流录制和回放,日志记录和处理等。
目前高档次码流监测仪和分析仪均具有强大的网络功能,便于全网远程监控。
(三)产品国内外现状国内生产数字电视码流分析仪的厂家主要有:天津德力、中国电子科技集团41所、成都前锋电子电器、蓝拓扑公司等单位。
国产数字电视码流分析仪在功能和指标上与国外产品相差不大,完全可以满足国内需求。
国外产品主要是泰克公司、泰雷兹公司等,目前泰克公司的产品知名度最高,其产品支持标准齐全、功能强大。
(四)技术发展趋势多制式,多标准,多功能是此类仪器的发展趋势。
二、基本工作原理码流分析仪是以软件为主的测试仪器,其整机原理较为简洁,硬件主要是通用工控机平台加上信号监测板,软件部分主要包括协议分析程序和用户界面程序,其整机原理框图如图1所示。
图1 整机原理框图信号监测板首先从输入信号中提取出TS流,然后在每个传输流包尾打上一个时间标记(离线分析时,如果录制下来的码流文件不带时间标记,可以根据传输流速率模拟出一个时间标记作为替代),该时间标记将用于与时间相关的分析。

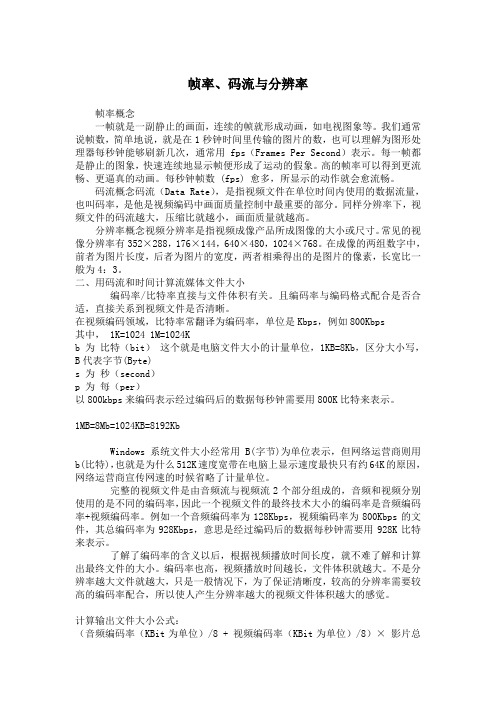

帧率、码流与分辨率帧率概念一帧就是一副静止的画面,连续的帧就形成动画,如电视图象等。
我们通常说帧数,简单地说,就是在1秒钟时间里传输的图片的数,也可以理解为图形处理器每秒钟能够刷新几次,通常用fps(Frames Per Second)表示。
每一帧都是静止的图象,快速连续地显示帧便形成了运动的假象。
高的帧率可以得到更流畅、更逼真的动画。
每秒钟帧数 (fps) 愈多,所显示的动作就会愈流畅。
码流概念码流(Data Rate),是指视频文件在单位时间内使用的数据流量,也叫码率,是他是视频编码中画面质量控制中最重要的部分。
同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。
常见的视像分辨率有352×288,176×144,640×480,1024×768。
在成像的两组数字中,前者为图片长度,后者为图片的宽度,两者相乘得出的是图片的像素,长宽比一般为4:3。
二、用码流和时间计算流媒体文件大小编码率/比特率直接与文件体积有关。
且编码率与编码格式配合是否合适,直接关系到视频文件是否清晰。
在视频编码领域,比特率常翻译为编码率,单位是Kbps,例如800Kbps其中, 1K=1024 1M=1024Kb 为比特(bit)这个就是电脑文件大小的计量单位,1KB=8Kb,区分大小写,B代表字节(Byte)s 为秒(second)p 为每(per)以800kbps来编码表示经过编码后的数据每秒钟需要用800K比特来表示。
1MB=8Mb=1024KB=8192KbWindows系统文件大小经常用B(字节)为单位表示,但网络运营商则用b(比特),也就是为什么512K速度宽带在电脑上显示速度最快只有约64K的原因,网络运营商宣传网速的时候省略了计量单位。
完整的视频文件是由音频流与视频流2个部分组成的,音频和视频分别使用的是不同的编码率,因此一个视频文件的最终技术大小的编码率是音频编码率+视频编码率。
高清视频技术标准目前高清分辨率主要有1280×720和1920×1080,按照隔行与逐行还能分为,720P、1080P和1080I,其中720和1080分别指的是分辨率的纵向像素点数量,而i是Interlace(隔行扫描)的首字母,p是(progressive)逐行扫描的首字母。
720p与1080i的带宽是一样的,从清晰度来说自然是1080i高一些,但720p的动态画面表现更为流畅。
而1080p则兼顾了清晰度以及动态表现的要求,也就是我们平时所说的Full HD。
它也是对码率、存储空间、解码性能要求最高的格式,下面我们就针对高清技术标准进行介绍。
高清技术标准视频技术发展到现在已经是非常成熟,目前视频制式的主要技术特征是行频、场频、扫描方式、宽高比。
制式决定了电视所携带的信息量和显示质量。
数字高清是多种制式并存,针对不同的需求采用不同的制式。
HDTV有清楚度等级不同的图像三种显示格式,分别是:720P,1080/60i/50i,1080/24p/25p/30p1920×1080/i是清楚度指标最高的,广电总局于2000年8月发布了GY/T155-2000高清楚度电视节目制作及交换用视频参数标准,将1080/50i确定为中国的高清楚度电视信号源标准,采用1080/50i作为高清信号源标准的一个突出优点是1080/50i与我国现行的标清信号源576/50i可以非常轻易地实现上/下变换,为顺利从标清向高清过渡提供了良好的条件。
1080/24P是一种专门用于后期制作的高清楚度电视格式,它采用的24帧逐行扫描方式与每秒24幅画面的电影胶片具有每帧电视图像与每幅画面一一对应的关系,因此在进行胶片与磁带的相互转换时不会产生因帧频变换而带来的图像质量损失。
1080/24P是电影与电视结合的最佳桥梁,已经被美国的节目制作行业,非凡是采用胶片作为前期拍摄的节目制作公司接受为后期制作的标准,正在成为国际间高清楚度电视节目的交换标准。

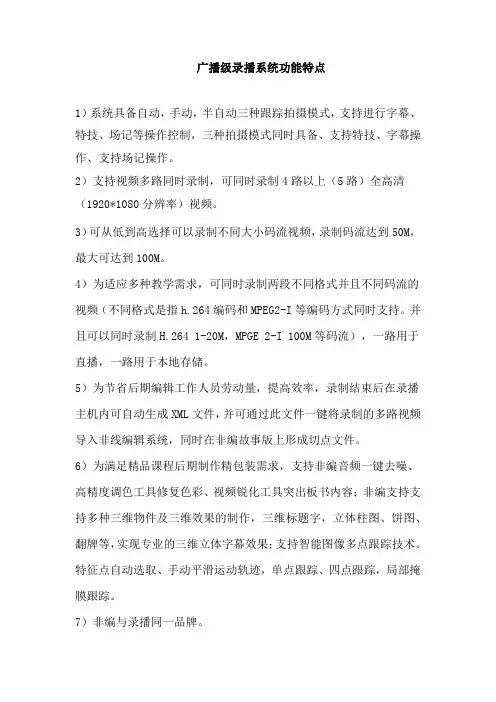

广播级录播系统功能特点1)系统具备自动,手动,半自动三种跟踪拍摄模式,支持进行字幕、特技、场记等操作控制,三种拍摄模式同时具备、支持特技、字幕操作、支持场记操作。
2)支持视频多路同时录制,可同时录制4路以上(5路)全高清(1920*1080分辨率)视频。
3)可从低到高选择可以录制不同大小码流视频,录制码流达到50M,最大可达到100M。
4)为适应多种教学需求,可同时录制两段不同格式并且不同码流的视频(不同格式是指h.264编码和MPEG2-I等编码方式同时支持。
并且可以同时录制H.264 1-20M,MPGE 2-I 100M等码流),一路用于直播,一路用于本地存储。
5)为节省后期编辑工作人员劳动量,提高效率,录制结束后在录播主机内可自动生成XML文件,并可通过此文件一键将录制的多路视频导入非线编辑系统,同时在非编故事版上形成切点文件。
6)为满足精品课程后期制作精包装需求,支持非编音频一键去噪、高精度调色工具修复色彩、视频锐化工具突出板书内容;非编支持支持多种三维物件及三维效果的制作,三维标题字,立体柱图、饼图、翻牌等,实现专业的三维立体字幕效果;支持智能图像多点跟踪技术。
特征点自动选取、手动平滑运动轨迹,单点跟踪、四点跟踪,局部掩膜跟踪。
7)非编与录播同一品牌。
8)非编品牌具有县市级电视台案例的。
9)视音频板卡具有国家广电总局检测报告。
高清录播系统功能特点1、高清录播系统主机是采用嵌入式的操作系统,嵌入式从工业用来说,是相当于稳定,不存在着系统出错,相对于广播级的X86的架构的系统,系统稳定性好,但致命的缺点在于,嵌入式的操作系统的不利于扩展和系统升级,当系统出现严重的错误或功能更新,是无法达到的。
2、支持6路1080p 视频资源/电影模式的同步录制,需有待验证,因为嵌入式的操作系统,系统性能整能性能不是很强。
3、采用B/S架构,具备片头片尾配置、在线剪辑、教学评价等功能,支持Linux、mac、Windows多操作系统访问,支持IE、谷歌、火狐、360等各版本浏览器访问;需有待验证。

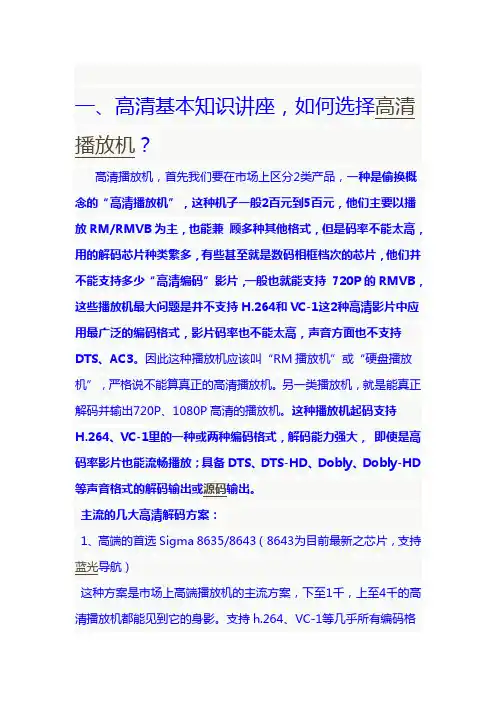

一、高清基本知识讲座,如何选择高清播放机?高清播放机,首先我们要在市场上区分2类产品,一种是偷换概念的“高清播放机”,这种机子一般2百元到5百元,他们主要以播放RM/RMVB为主,也能兼顾多种其他格式,但是码率不能太高,用的解码芯片种类繁多,有些甚至就是数码相框档次的芯片,他们并不能支持多少“高清编码”影片,一般也就能支持720P的RMVB,这些播放机最大问题是并不支持H.264和VC-1这2种高清影片中应用最广泛的编码格式,影片码率也不能太高,声音方面也不支持DTS、AC3。
因此这种播放机应该叫“RM播放机”或“硬盘播放机”,严格说不能算真正的高清播放机。
另一类播放机,就是能真正解码并输出720P、1080P高清的播放机。
这种播放机起码支持H.264、VC-1里的一种或两种编码格式,解码能力强大,即使是高码率影片也能流畅播放;具备DTS、DTS-HD、Dobly、Dobly-HD 等声音格式的解码输出或源码输出。
主流的几大高清解码方案:1、高端的首选Sigma 8635/8643(8643为目前最新之芯片,支持蓝光导航)这种方案是市场上高端播放机的主流方案,下至1千,上至4千的高清播放机都能见到它的身影。
支持h.264、VC-1等几乎所有编码格式和封装格式,而且播放速度流畅;还支持DTS、DTS-HD、Dobly、Dobly-HD源码输出,也支持解码输出,如果有次世代功放,最好选择使用这个方案的播放机;缺点:不支持RM/RMVB格式的电影,价格偏高!2、主流价格、主流性能解码方案——Realtek1073,主频400MHz 台湾瑞昱的芯片名气不小,声卡、网卡都能见到它的身影。
高清视频界它推出的RTD1073解码芯片,性能强大,最大特点是通吃所有视频格式。
编码格式:H.264、VC-1、MPEG1/2/4、Divx/Xvid、RM/RMVB,封装格式:MKV/ts/m2ts/mts/tp/wmv/ifo/VOB/ISO/dat/avi/mpg/mp4/mov/divx/xvid/rm/rmvb,通通支持。
有线数字电视系统测量技术参考第一部分:传输流测试1.1 传输码流参数及测试对MPEG-2 TS流参数的测试,主要是依据“DVB系统测试指导”文件TR101290。
MPEG-2 TS流参数的监测和特性分析包括:TR101290测试标准3级错误检测、PSI/SI信息分析、TS 流语法分析、PCR分析及缓冲区分析等。
一般采用码流分析仪对TS流进行检测分析。
TR101290的3个优生级(priority)错误的基本理解:依据最新的TR101290标准将DVB/MPEG-2 TS流的测试错误指示分为3个等级:第一等级是可正确解码所必须的几个参数;第二等级是达到同步后可连续工作必须的参数和需要周期监测的参数;第三等级是依赖于应用的几个参数。
1.1.1 DVB/MPEG-2 TS流的第一优先级测试第一级共6种错误,包括:同步错误、同步字节错误、PAT错误、连续计数错误、PMT 错误及PID错误。
(1)同步错误(TS Sync Loss):同步错误是衡量传输流质量的最重要的指标。
用码流仪可观察某个TS有无同步错误的报警信息。
评测标准:连续检测到连续5个正常同步视为同步,连续检测到2个以上不正确同步则为同步丢失错误。
故障表现:传输流失去同步,标志着传输过程中会有一部分数据丢失,直接影响解码后的画面的质量,严重的同步丢失将导致TS传输中断。
在机顶盒端的表现为节目画面有马赛克,甚至节目播放中断。
(2)同步字节错误(Sync Byte Error):同步字节错误和同步丢失错误的区别在于同步字节错误传输数据仍是188或204包长,但同步字头的0X47被其他数字代替。
评测标准:同步字节值只要不是0X47即可判断为同步字节错误。
故障表现:严重时会导致解码器解不出信号。
在机顶盒端的表现为节目播发有停顿,马赛克,甚至节目播放中断。
(3)PAT错误(PAT Error):PAT在DVB标准中用于指示当前节目及其在数据流中的位置,标识节目相关表PAT的PID为0x0000。
有线数字电视主要技术指标定义1.1. 码流分析部分1.1.1. MPEG标准简介MPEG 简介MPEG 是Moving Pictures Experts Group(动态图象专家组)的缩写。
这个专家组始建于1988 年,专门负责为CD 建立视频和音频标准,其成员均为视频、音频及系统领域的技术专家。
总体来说,MPEG 有三方面的优势。
首先,它是作为一个国际化的标准来研究制定的,所以有很好的兼容性。
其次,MPEG 能够比其他算法提供更好的压缩比,最高可达200:1。
更重要的是,MPEG 在提供高压缩比的同时,对数据的损失很小。
与同样是音频压缩标准的AC系列标准相比,MPEG 标准系列由于不存在专利权的问题,更适合于大力推广。
MPEG-1 使VCD 取代了传统录像带;MPEG-2 将使数字电视最终完全取代模拟电视;随着MPEG-4 和MPEG-7 等新标准的不断推出,数据压缩和传输技术必将趋向更加规范化。
为了减少影片对空间的要求,MPEG 的压缩算法采取了选择关键帧的方法,即根据上一帧之后的变化来描述剩下的每一帧。
例如,在一段说着话的头部的录像中,只有脸部的表情在变化,因为背景在关键帧中得到了描述,所以可以实现大幅压缩。
MPEG 压缩中还采用了许多数学技巧来减小数据的体积。
1.1.2. TR101290三层协议分析和检测项目TS 码流实时测试按TR101290 差错优先级分类如下:第一优先级:可解码性差错(共 6 个):传输码流同步丢失:(Transport Stream sync loss)同步字节错误:(Sync byte error)节目相关表错误:(Program Association Table error)节目映像表错误:(Program Map Table error)连续计数错误:(Continuity count error)包识别错误:(Packet Identifier error)第二优先级:损伤可解码性差错(共 6 个):数据传输错误:(Transport error)节目时钟参考错误:(Program Clock R eference error)节目时钟参考重复错误:(PCR repetition error)循环冗余校验错误:(Cyclic R edundancy C heck error)时间标记错误:(Presentation Time Stamps error)条件接收错误:(CAT error)第三优先级:不影响可解码性差错(共10 个):网络信息表错误:(Network Information Table error)服务信息重复错误:(Service Information repetition error)缓冲器错误:(Buffer error);未引用PID 错误:(Unreferenced Packet Identifier)服务描述表错误:(Service Description Table error)事件信息表错误:(Event Information Table error)运行状态表错误:(Running Status Table error)时间和日期错误:(Time and Date Table error)空闲缓冲器错误:(Empty buffer error)数据延迟错误:(Data delay error)1.2. 射频传输部分1.2.1.平均功率平均功率在数字电视广播时用于表征频道信号功率强弱,也称信道功率,与模拟电视峰值电平概念和测量手段完全不同。
视频监控系统基础,读懂摄像头帧率、码流、分辨率的关系在配置摄像头参数时,我们会经常看到帧率、码流、分辨率等概念,对于该入行的弱电新人来说,可能都不太了解这几个概念,今天我们就一起来聊聊摄像头帧率、码流、分辨率之间的关系。
1、帧率、码流、分辨率定义帧率是每秒显示图像的数量,在摄像头参数经常会看到这个概念,比如一个摄像头帧率参数25fps,其实表示的就是1秒钟显示25个画面;分辨率表示每副图像的尺寸,即像素数量,常见的比如200W像素的摄像头,那它的分辨就是指的1920X1080;码流指的是视频数据的流量,而压缩则是去掉了图像的空间冗余和时间冗余。
对于基本上静态的画面场景,可以使用很低的码流获取较好的图像质量,对于剧烈运动的场景,可能很高的码流也得不到好的图像质量。
帧率则表示每秒钟传输,数据的画面,设置帧率表示想要视频的连续和实时性,设置分辨率表示是想要看到监控画面的尺寸大小,而码流的场景取决于存储、网络及视频应用场景的具体情况。
2、码流的作用码流就是指视频数据在单位时间内的数量大小,也叫码率,是视频编码画面质量控制中最重要的部分,同样的分辨率和帧率下,视频码流越大,画面质量越高,对应的存储容量也就越大。
帧率、分辨率与码流的关系①视频监控存储容量计算视频监控的存储容量跟码流有着密切的关系,现在主流摄像头编码技术主要有H.264和H.265两种编码格式,一般一个130W像素H.264编码的摄像头码流为2M,200W像素的码流为4M,而H.265编码格式摄像头为H.264摄像头码流的一半,那么200W像素的摄像头码流大概为2M。
计算公式:录像容量(1天)(单位为G)=码流X3600X24÷8÷1024;举个例子,1个200w像素H.264编码的摄像头存储一天需要存储录像占用硬盘多少容量?4MX3600X24÷8÷1024=42.19G;举个例子,1个200w像素H.265编码的摄像头存储一天需要存储录像占用硬盘多少容量?2MX3600X24÷8÷1024=21.1G;接下来再说说和高清摄像头密切相关的三码流技术。
目前监控行业中主要使用Qcif(176×144)、CIF(352×288)、HALF D1(704×288)、D1 (704×576)等几种分辨率,CIF录像分辨率是主流分辨率,绝大部分产品都采用CIF 分辨率。
目前市场接受CIF分辨率,主要理由有四点:1、目前数码监控要求视频码流不能太高;2、视频传输带宽也有限制;3、使用HALF D1、D1分辨率可以提高清晰度,满足高质量的要求,但是以高码流为代价的。
在现阶段,出现了众多D1的产品,但市场份额非常小;4、采用CIF分辨率,信噪比在32db以上,一般用户是可以接受的,但不是理想的视频图像质量。
目前业内人士正在尝试用HALF D1来寻求CIF、D1之间的平衡。
但随着单块硬盘的容量达到750GB甚至1000GB,而国内的大部分DVR已经可以做到连接8块1000GB的硬盘,故D1逐渐会变成时常的主流。
下面为5种CIF 图像格式的参数说明。
参数次序为“图象格式亮度取样的象素个数(dx) 亮度取样的行数 (dy) 色度取样的象素个数(dx/2) 色度取样的行数(dy/2)”。
sub-QCIF 128×96 64 48QCIF 176×144 88 72CIF 352×288 176 1444CIF 704×576 352 288(即我们经常说的D1)16CIF 1408×1152 704 576CIF格式具有如下特性:CIF是常用的标准化图像格式(Common Intermediate Format)。
在H.323协议簇中,规定了视频采集设备的标准采集分辨率。
CIF = 352×288像素。
(1) 电视图像的空间分辨率为家用录像系统(Video Home System,VHS)的分辨率,即352×288。
(2) 使用非隔行扫描(non-interlaced scan)。
帧率分辨率码流的关系以及DVR硬盘容量计算方法1、帧率、码流与分辨率帧率是每秒图像的数量,分辨率表示每幅图像的尺寸即像素数量,码流是经过视频压缩后每秒产生的数据量,而压缩是去掉图像的空间冗余和视频的时间冗余,所以,对于静止的场景,可以用很低的码流获得较好的图像质量,而对于剧烈运动的场景,可能用很高的码流也达不到好的图像质量,所以结论是设置帧率表示您要的实时性,设置分辨率是您要看的图像尺寸大小,而码率的设置取决于摄像机及场景的情况,通过现场调试,直到取得一个可以接受的图像质量,就可以确定码流大小。
1.1 帧率概念一帧就是一副静止的画面,连续的帧就形成动画,如电视图象等。
我们通常说帧数,简单地说,就是在1秒钟时间里传输的图片的帧数,也可以理解为图形处理器每秒钟能够刷新几次,通常用fps(Frames Per Second)表示。
每一帧都是静止的图象,快速连续地显示帧便形成了运动的假象。
高的帧率可以得到更流畅、更逼真的动画。
每秒钟帧数 (fps) 愈多,所显示的动作就会愈流畅。
1.2 码流概念码流(Data Rate),是指视频文件在单位时间内使用的数据流量,也叫码率,是他是视频编码中画面质量控制中最重要的部分。
同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
1.3 分辨率概念视频分辨率是指视频成像产品所成图像的大小或尺寸。
常见的视像分辨率有352×288,176×144,640×480,1024×768。
在成像的两组数字中,前者为图片长度,后者为图片的宽度,两者相乘得出的是图片的像素,长宽比一般为4:3。
同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
在PAL制情况下:CIF 352×288的分辨率,建议码流设置为512kbps,用0.5M的带宽传输4CIF 704×576的分辨率,建议码流设置为2048kbps,用2M的带宽传输,但是使用1536bps也可。
分辨率和码流的关系随着视频技术的不断发展,视频分辨率和码流也逐渐成为了人们日常生活中的普遍概念。
而且在选择设备或观看视频时,对于分辨率和码流的了解可以帮助我们更好地选择和使用设备,享受更好的观看体验。
一、分辨率分辨率是指图像宽度和高度像素的总数,它是视频画质的一项重要指标。
在现代视频技术中,常见的分辨率有720p、1080p、2K、4K等。
对于绝大多数人来说,720p和1080p的分辨率已经足够了。
而如果我们需要更高的画质体验,2K和4K则会更符合我们的需求。
720p和1080p的分辨率是指指定的数量的像素数,即720或1080个像素。
这些像素被分配在垂直线和水平线上,形成栅格图像。
分辨率越高,则图像质量越清晰,显示的图像越细腻。
同时,高分辨率也需要更高的设备要求,比如更高的CPU和显卡性能,更高的带宽等。
二、码流码流是指在一定时间内传输的数据量,通常用Mbps或Kbps来表示。
具体来说,码流越高,传输数据量就越大,视频播放时也就越流畅。
而当我们的网络或设备不支持足够高的码流时,视频的播放就会出现卡顿、卡顿和画面毛刺等情况。
码流和分辨率是密切相关的。
当我们需要观看高分辨率的视频时,需要高的码流来传输更多的数据,以保证视频的播放效果。
在一些在线视频网站中,通过调整视频的码流大小,可以适应用户的网络环境和设备环境。
所以,在选择设备或观看视频时,建议大家注意分辨率和码流之间的关系,以获得更好的观看体验。
三、总结在视频观看方面,分辨率和码流是视频质量的两个重要因素。
分辨率越高,画面效果越好;而码流越高,则视频播放越流畅。
因此,在购买设备或者观看视频时,应该综合考虑分辨率和码流的因素,以获得最佳的观看体验。
总而言之,分辨率和码流是视频技术中的两个关键指标,它们直接影响到我们在视频播放时的画质清晰度和视频播放的流畅程度。
要想获得更好的观看体验,我们应该加强对于这两个指标的了解,以便选择最适合自己需求的设备和服务。
关键帧的周期,也就是两个IDR帧之间的距离,一个帧组的最大帧数,一般而言,每一秒视频至少需要使用1 个关键帧。
增加关键帧个数可改善质量,但是同时增加带宽和网络负载。
需要说明的是,通过提高GOP值来提高图像质量是有限度的,在遇到场景切换的情况时,H.264编码器会自动强制插入一个I帧,此时实际的GOP值被缩短了。
另一方面,在一个GOP中,P、B帧是由I帧预测得到的,当I帧的图像质量比较差时,会影响到一个GOP中后续P、B帧的图像质量,直到下一个GOP开始才有可能得以恢复,所以GOP值也不宜设置过大。
同时,由于P、B帧的复杂度大于I帧,所以过多的P、B帧会影响编码效率,使编码效率降低。
另外,过长的GOP还会影响Seek操作的响应速度,由于P、B帧是由前面的I 或P帧预测得到的,所以Seek操作需要直接定位,解码某一个P或B帧时,需要先解码得到本GOP内的I帧及之前的N个预测帧才可以,GOP值越长,需要解码的预测帧就越多,seek响应的时间也越长。
CABAC/CAVLCH.264/AVC标准中两种熵编码方法,CABAC叫自适应二进制算数编码,CAVLC叫前后自适应可变长度编码,CABAC:是一种无损编码方式,画质好,X264就会舍弃一些较小的DCT系数,码率降低,可以将码率再降低10-15%(特别是在高码率情况下),会降低编码和解码的速速。
CAVLC将占用更少的CPU资源,但会影响压缩性能。
帧:当采样视频信号时,如果是通过逐行扫描,那么得到的信号就是一帧图像,通常帧频为25帧每秒(PAL制)、30帧每秒(NTSC制);场:当采样视频信号时,如果是通过隔行扫描(奇、偶数行),那么一帧图像就被分成了两场,通常场频为50Hz(PAL制)、60Hz(NTSC制);帧频、场频的由来:最早由于抗干扰和滤波技术的限制,电视图像的场频通常与电网频率(交流电)相一致,于是根据各地交流电频率不同就有了欧洲和中国等PAL制的50Hz和北美等NTSC制的60Hz,但是现在并没有这样的限制了,帧频可以和场频一样,或者场频可以更高。
