学籍管理系统的数据字典和数据流图一、数据字典数据字典是用来描述学籍管理系统中使用的各种数据和数据元素的定义、属性、关系和规范的文档。
下面是学籍管理系统的数据字典示例：1. 学生信息表（Student）- 学生ID（StudentID）：学生的惟一标识符，数据类型为整数- 姓名（Name）：学生的姓名，数据类型为字符串- 年龄（Age）：学生的年龄，数据类型为整数- 性别（Gender）：学生的性别，数据类型为字符串- 班级（Class）：学生所在的班级，数据类型为字符串- 成绩（Score）：学生的考试成绩，数据类型为浮点数2. 教师信息表（Teacher）- 教师ID（TeacherID）：教师的惟一标识符，数据类型为整数- 姓名（Name）：教师的姓名，数据类型为字符串- 年龄（Age）：教师的年龄，数据类型为整数- 性别（Gender）：教师的性别，数据类型为字符串- 职称（Title）：教师的职称，数据类型为字符串3. 课程信息表（Course）- 课程ID（CourseID）：课程的惟一标识符，数据类型为整数- 课程名称（CourseName）：课程的名称，数据类型为字符串- 学分（Credit）：课程的学分，数据类型为浮点数4. 学生选课表（CourseSelection）- 学生ID（StudentID）：学生的惟一标识符，数据类型为整数- 课程ID（CourseID）：课程的惟一标识符，数据类型为整数- 成绩（Score）：学生在该课程中的成绩，数据类型为浮点数二、数据流图数据流图是用来描述学籍管理系统中数据流动和处理的图形化工具。
下面是学籍管理系统的数据流图示例：1. 学生信息管理流程图+-----------------+ +-----------------+| 学生信息 | | 学生信息 || 数据库文件 +-----> 学生信息管理 || (Student) | | 系统 |+-----------------+ +-----------------+2. 教师信息管理流程图+-----------------+ +-----------------+| 教师信息 | | 教师信息 || 数据库文件 +-----> 教师信息管理 || (Teacher) | | 系统 |+-----------------+ +-----------------+3. 课程信息管理流程图+-----------------+ +-----------------+| 课程信息 | | 课程信息 || 数据库文件 +-----> 课程信息管理 || (Course) | | 系统 |+-----------------+ +-----------------+4. 学生选课管理流程图+-----------------+ +-----------------+ +-----------------+| 学生信息 | | 课程信息 | | 选课信息 || 数据库文件 +-----> 学生选课管理 +-----> 学生选课信息 || (Student) | | 系统 | | 数据库文件 |+-----------------+ +-----------------+ +-----------------+以上是学籍管理系统的数据字典和数据流图的示例，具体的内容和数据可以根据实际需求进行编写和设计。
学生成绩管理系统数据流程图及数据字典引言概述：学生成绩管理系统是一种用于管理和记录学生学习成绩的工具。
通过数据流程图和数据字典，可以清晰地展示系统的功能和数据流动情况。
本文将详细介绍学生成绩管理系统的数据流程图和数据字典，以便更好地理解和使用该系统。
一、学生成绩管理系统数据流程图1.1 学生信息录入1.1.1 输入学生基本信息学生信息管理人员通过学生成绩管理系统的界面，输入学生的基本信息，包括学号、姓名、性别、年龄等。
1.1.2 保存学生信息系统将学生的基本信息保存到数据库中，以便后续使用。
1.1.3 分配学生账号系统为每一个学生分配一个惟一的账号，用于登录学生成绩管理系统。
1.2 成绩录入与计算1.2.1 选择学生教师通过系统界面选择要录入成绩的学生。
1.2.2 输入成绩教师输入学生的各科成绩，包括语文、数学、英语等。
1.2.3 计算总分和平均分系统根据输入的成绩，自动计算学生的总分和平均分，并保存到数据库中。
1.3 成绩查询与分析1.3.1 选择查询条件学生、教师或者管理员通过系统界面选择查询条件，如学号、姓名、班级等。
1.3.2 查询成绩系统根据选择的查询条件，在数据库中查找对应学生的成绩信息。
1.3.3 展示成绩分析结果系统将查询到的成绩信息进行分析，并以图表或者表格的形式展示给用户，匡助用户更好地了解学生的学习情况。
二、学生成绩管理系统数据字典2.1 学生信息表（Student）2.1.1 字段：学号（ID）类型：字符串描述：学生的惟一标识符。
2.1.2 字段：姓名（Name）类型：字符串描述：学生的姓名。
2.1.3 字段：性别（Gender）类型：字符串描述：学生的性别。
2.2 成绩信息表（Score）2.2.1 字段：学号（ID）类型：字符串描述：学生的惟一标识符。
2.2.2 字段：科目（Subject）类型：字符串描述：学生的科目，如语文、数学、英语等。
2.2.3 字段：成绩（Grade）类型：浮点数描述：学生在该科目中的成绩。

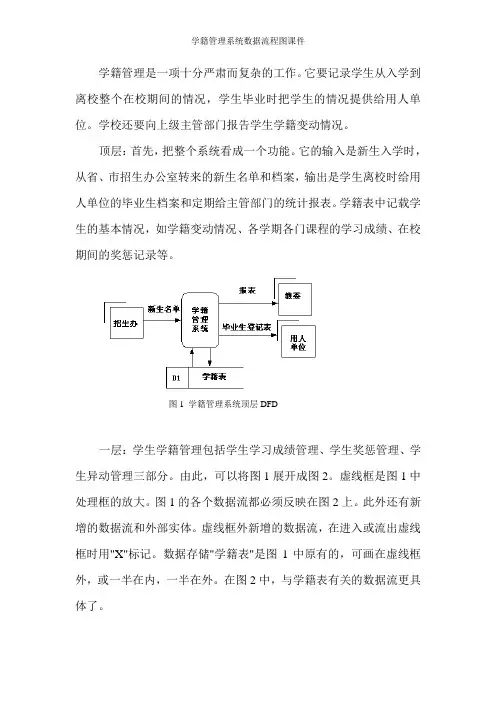

学籍管理是一项十分严肃而复杂的工作。
它要记录学生从入学到离校整个在校期间的情况，学生毕业时把学生的情况提供给用人单位。
学校还要向上级主管部门报告学生学籍变动情况。
顶层：首先，把整个系统看成一个功能。
它的输入是新生入学时，从省、市招生办公室转来的新生名单和档案，输出是学生离校时给用人单位的毕业生档案和定期给主管部门的统计报表。
学籍表中记载学生的基本情况，如学籍变动情况、各学期各门课程的学习成绩、在校期间的奖惩记录等。
图1 学籍管理系统顶层DFD一层：学生学籍管理包括学生学习成绩管理、学生奖惩管理、学生异动管理三部分。
由此，可以将图1展开成图2。
虚线框是图1中处理框的放大。
图1的各个数据流都必须反映在图2上。
此外还有新增的数据流和外部实体。
虚线框外新增的数据流，在进入或流出虚线框时用"X"标记。
数据存储"学籍表"是图1中原有的，可画在虚线框外，或一半在内，一半在外。
在图2中，与学籍表有关的数据流更具体了。
图2学籍管理系统第一层DFD成绩管理模块：实行校、系两级学习成绩管理，学校教学管理科、系教务员都登记学生成绩。
任课教师把学生成绩单一式两份分别送系教务员和学校教学管理科。
系教务员根据成绩单登录学籍表，学期结束时，给学生发成绩通知，并根据学籍管理条例，确定每个学生升级、补考、留级、退学的情况（提示：把系教务员的这些工作定义为一个模块“分析期末成绩”，再对其展开）。
教管科根据收到的成绩单登录教管科存的学籍表，统计各年级各科成绩，报主管领导。
补考成绩也作类似处理。
P2框扩展成图3图3 成绩管理的展开从图3看出某些不尽合理的地方。
例如"学籍表"结构是一样的，但是系里存一份，教管科也存一份，数据冗余，工作重复。
但现实情况就是这样，在调查阶段应如实反映，至于新系统应怎么做，可在对现行系统分析的基础上，提出新系统逻辑模型时再考虑。
分析期末成绩模块包括以下几件事：（1）把每个学生的各科成绩登录在所在班的“学习成绩一览表”中；（2）根据“学习成绩一览表”，在学籍表中填写各个学生的成绩；（3）根据“学习成绩一览表”评学习成绩优秀奖；（4）根据学习成绩一览表、以往留级情况（学籍表中有记载）决定学生的升级、补考、留级、退学；（5）发成绩通知单。
学籍管理系统的数据字典和数据流图一、数据字典数据字典是学籍管理系统中用来描述数据元素及其属性的工具。
它包含了系统中所有的数据元素、数据类型、数据长度、数据来源、数据格式等信息，有助于系统开发人员和用户之间的沟通和理解。
以下是学籍管理系统的数据字典示例：1. 学生信息表（Student）- 学号（StudentID）：字符型，长度为10，唯一标识学生的学号。
- 姓名（Name）：字符型，长度为20，记录学生的姓名。
- 性别（Gender）：字符型，长度为2，记录学生的性别。
- 年龄（Age）：整型，记录学生的年龄。
- 班级（Class）：字符型，长度为10，记录学生所在的班级。
2. 教师信息表（Teacher）- 工号（TeacherID）：字符型，长度为10，唯一标识教师的工号。
- 姓名（Name）：字符型，长度为20，记录教师的姓名。
- 性别（Gender）：字符型，长度为2，记录教师的性别。
- 职称（Title）：字符型，长度为20，记录教师的职称。
3. 课程信息表（Course）- 课程号（CourseID）：字符型，长度为10，唯一标识课程的课程号。
- 课程名（CourseName）：字符型，长度为50，记录课程的名称。
- 学分（Credit）：浮点型，记录课程的学分。
- 教师（Teacher）：字符型，长度为20，记录授课教师的姓名。
4. 成绩信息表（Score）- 学号（StudentID）：字符型，长度为10，关联学生信息表中的学号。
- 课程号（CourseID）：字符型，长度为10，关联课程信息表中的课程号。
- 成绩（Grade）：整型，记录学生在某门课程中的成绩。
二、数据流图数据流图是学籍管理系统中用来描述数据流动和处理过程的图形工具。
它由一系列的数据流、处理器、数据存储和外部实体组成，用箭头表示数据的流动方向。
以下是学籍管理系统的数据流图示例：1. 学生信息管理子系统数据流图- 输入学生信息：外部实体通过数据流将学生的信息输入到系统中。
