国家大剧院建筑结构分析.共32页

国家大剧院幕墙、金属屋面及钢结构系统介绍1 总体概况国家大剧院位于北京人民大会堂西侧，北边紧靠西长安街，国家大剧院工程总占地面积11．893公顷，总建筑面积149520m2，总投资26．8838亿元。

建成后将成为中国最高表演艺术中心。

国家大剧院工程业主委员会由建设部、文化部、北京市共同组成，施工总承包单位是由北京城建集团有限责任公司、香港建设(控股)有限公司、上海建工(集团)总公司三家组成的承包联合体，其中北京城建负责土建部分，香港建设负责幕墙结构，屋面系统采用德国KALZIP系统，由Corus Building Systems广州子公司提供Kalzip连续侧面焊缝板。

幕墙系统设计和屋面及玻璃幕墙的安装由精艺KGE公司完成，而广受关注的壳体钢结构吊装由上海屋面可视部分由1126块大小不等的超白玻璃组成一个渐开式玻璃幕墙屋面，形状就像一个逐渐垂下来的水滴，长约105m。

夜晚来往于长安街的行人，可以通过晶莹剔透的玻璃幕墙，观赏到国家大剧院金碧辉煌的观众休息大厅。

玻璃屋面的设计难点主要要考虑以下因素：玻璃分格为W×H 4000mm×2290mm若完全采用铝龙骨会导致较大的截面尺寸，而且横竖龙骨尺寸不统一，即使把竖向龙骨设计与横向龙骨相同的截面尺寸，内视效果也较差，满足不了建筑师的要求，由于屋面的形状较为特殊，钢结构会有一定的变型量，若使用通常的幕墙结构，会导致杆件的加工异常复杂，变形和伸缩问题难以解决。

另外还有玻璃的清洗问题等。

精艺的设计巧妙的克服了以上问题，2.1国家大剧院玻璃幕墙系统特点2.1.1玻璃屋面系统采用球铰连接方式与主体钢结构连接，满足玻璃幕墙表面的三维调整，使用专用钢制铸造转接件实现连接球头与钢结构的可靠连接和三维调2.1.3铝龙骨两端与圆盘转接构件采用精致铸钢件，既能实现横竖框的角度变化，有能加强龙骨的强度，使铝型材的加工非常简单，无斜角和空间角加工，满足复杂立面要求。

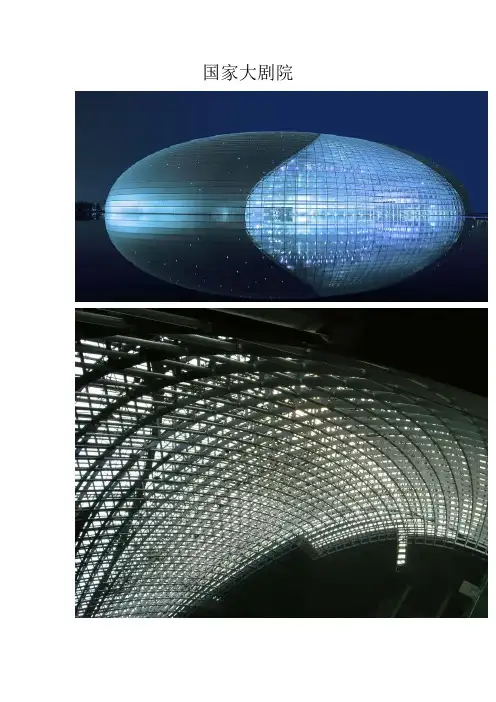

国家大剧院建筑名称：中国国家大剧院结构简介：1.结构形式钢结构中的壳体结构，钢壳体结构由顶环梁、梁架(分长轴梁架与短轴梁架) 、斜撑和环向连系杆件组成。

2.受力途径能以较小的构件厚度形成承载能力高,刚度大的承重结构, 能覆盖或围护大跨度的空间而不需能覆盖或围护大跨度的空间而不需中间支柱,能兼承重结构和围护结构的双重作用,从而节约结构材料.3.关键构造国家大剧院外部为钢结构壳体呈半椭球形，有10层楼那么高。

中部为渐开式玻璃幕墙，钢壳体结构由顶环梁、梁架(分长轴梁架与短轴梁架) 、斜撑和环向连系杆件组成。

每当夜幕降临，透过渐开的“帷幕”，金碧辉煌的歌剧院尽收眼底。

壳体表面上星星点点、错落有致的“蘑菇灯”，如同扑朔迷离的点点繁星，与远处的夜空遥相呼应，使大剧院充满了含蓄而别致的韵味与美感。

4.设计过程中国国家大剧院由法国建筑师保罗安德鲁主持设计，设计方为法国巴黎机场公司。

它完全由曲线组成，银光闪闪，映照着粼粼波光，宛如湖中明珠。

“造型新颖、前卫，构思独特，堪称传统与现代，浪漫与现实的完美结合”。

这座“城市中的剧院，剧院中的城市”以一颗献给新世纪的超越想象的“湖中明珠”悄然亮相，国家大剧院是国家兴建的重要文化设施，也是一处别具特色的景观胜地。

1999年，安德鲁领导的巴黎机场公司与清华大学合作，经过两轮竞赛三次修改，在中国国家大剧院国际竞赛中36个设计单位的69个方案中夺标。

1999年7月，获选为最终的建设方案。

安德鲁曾说“我想打破中国的传统，当你要去剧院，你就是想进入一块梦想之地”。

安德鲁这样形容他的作品――巨大的半球仿佛一颗生命的种子。

“中国国家大剧院要表达的，就是内在的活力，是在外部宁静笼罩下的内部生机。

一个简单的‘鸡蛋壳’，里面孕育着生命。

这就是我的设计灵魂：外壳、生命和开放。

”5.施工过程国家大剧院大剧院的壳体钢结构总重6750吨，网壳面积3.5万平方米，没有一根立柱支撑，全靠148榀弧型钢梁承重。

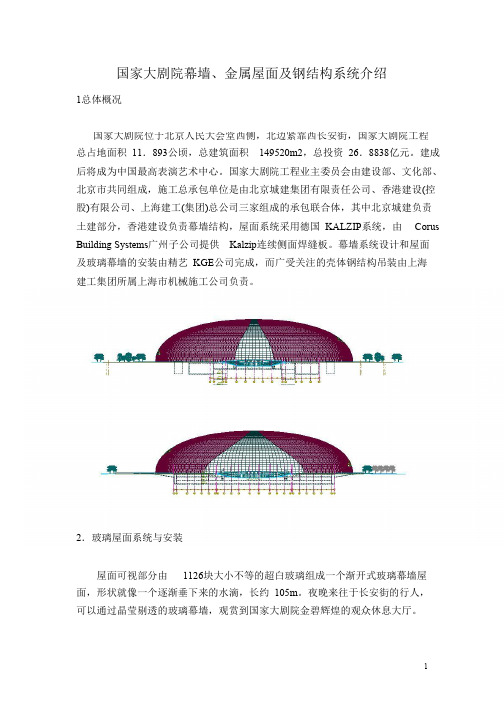

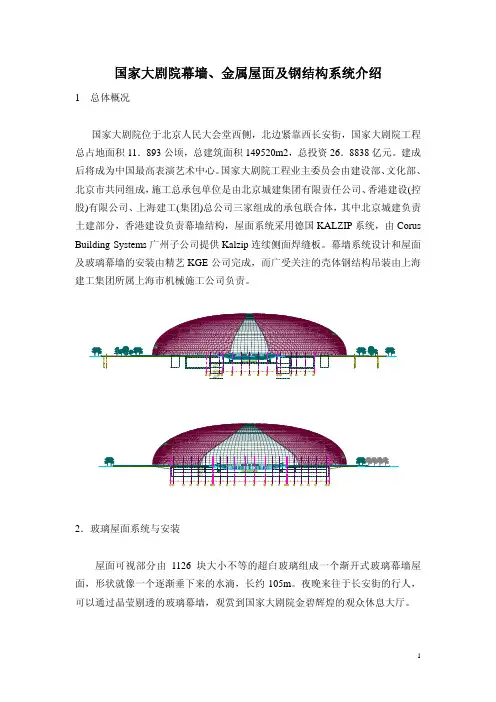

国家大剧院幕墙、金属屋面及钢结构系统介绍1总体概况国家大剧院位于北京人民大会堂西侧，北边紧靠西长安街，国家大剧院工程总占地面积11．893公顷，总建筑面积149520m2，总投资26．8838亿元。

建成后将成为中国最高表演艺术中心。

国家大剧院工程业主委员会由建设部、文化部、北京市共同组成，施工总承包单位是由北京城建集团有限责任公司、香港建设(控股)有限公司、上海建工(集团)总公司三家组成的承包联合体，其中北京城建负责土建部分，香港建设负责幕墙结构，屋面系统采用德国KALZIP系统，由 Corus Building Systems广州子公司提供Kalzip连续侧面焊缝板。

幕墙系统设计和屋面及玻璃幕墙的安装由精艺KGE公司完成，而广受关注的壳体钢结构吊装由上海建工集团所属上海市机械施工公司负责。

2．玻璃屋面系统与安装屋面可视部分由1126块大小不等的超白玻璃组成一个渐开式玻璃幕墙屋面，形状就像一个逐渐垂下来的水滴，长约105m。

夜晚来往于长安街的行人，可以通过晶莹剔透的玻璃幕墙，观赏到国家大剧院金碧辉煌的观众休息大厅。

玻璃屋面的设计难点主要要考虑以下因素：玻璃分格为W×H 4000mm×2290mm若完全采用铝龙骨会导致较大的截面尺寸，而且横竖龙骨尺寸不统一，即使把竖向龙骨设计与横向龙骨相同的截面尺寸，内视效果也较差，满足不了建筑师的要求，由于屋面的形状较为特殊，钢结构会有一定的变型量，若使用通常的幕墙结构，会导致杆件的加工异常复杂，变形和伸缩问题难以解决。

另外还有玻璃的清洗问题等。

精艺的设计巧妙的克服了以上问题，使所有难点迎刃而解。

2.1国家大剧院玻璃幕墙系统特点2.1.1玻璃屋面系统采用球铰连接方式与主体钢结构连接，满足玻璃幕墙表面的三维调整，使用专用钢制铸造转接件实现连接球头与钢结构的可靠连接和三维调整。

2.1.2使用球形转接，满足板块之间不同角度的变化，使玻璃板块和铝框紧密的贴合。
