工程名称：国网安徽省电力有限公司检修分公司运检维修项目基坑支护工程编号：SJSB5-SG01 -001
(二)相关质量及检查要求
1、本工程干作业成孔，不排除可能因地下水影响改变成孔工艺，若采用泥浆护臂
成孔时应考虑泥浆相关指标。
2、本工程混凝土充盈系数控制在1.0。
3、按照《建筑桩基技术规范》要求，混凝土超灌高度宜为0.8-1.0m，本工程控制
在0.8m。
4、按设计文件要求，每桩至少留置一组混凝土试件，每浇筑50m³及每个台班至少
留置一组混凝土试件。
同时每个施工段和台班增加一组混凝土试件，作为桩基
低应变检测使用（根据《建筑桩基检测技术规范》（JGJ106-2014）低应变检
测桩基强度不低于设计强度的70%，且不低于15MPa）。
5、按设计文件要求，低应变检测桩身完整性不少于桩总数的30%,且不少于10根
6、钢筋单面搭接焊，焊缝长度10d，焊缝高度0.3d，焊缝宽度0.8d。
三、工艺流程
钻孔机就位→钻孔→检查质量→孔底清理→孔口盖板→移钻孔机→移盖板测孔深、垂直度→放钢筋笼→放混凝土溜筒→浇筑混凝土(随浇随振)→插桩顶钢筋。
四、操作工艺
（一）钻孔机就位
钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，要在机架上或机管上做出控制的标尺，以便在施工中进行观测、记录。
（二）钻孔
注 1. 本表适用于技术、安全、质量等交底，主要交底内容栏体现具体的交底内容。
2. 本表由交底人填写。
3. 本表涉及被交底单位各留存一份。
施工日志范本年月日天气：上午：下午：气温：（最低～最高）注：日期采用阿拉伯数字填写，天气情况为晴、多云、阴、暴雨、大雨、中雨、小雨、小雪、中雪、大雪，分上午和下午记录，有天气变化时写明什么天气转什么天气，最低气温为凌晨两点室外温度，最高气温为下午两点室外温度。
一、桩基1、施工地点、里程、施工内容、时间、气候，43号墩1号桩基钻进（钢筋安装、混凝土灌注），钻进时间（钢筋安装时间、混凝土灌注时间）点分～点分（采用24小时制），施工时气候（与天气情况对应）。
2、施工进展情况本日完成桩基冲孔（钢筋笼安装、混凝土灌注）m （多根桩时单独写明）。
施工机械：钻进冲击钻（旋挖钻）1台，泥浆泵1台，泥浆运输车1台，25T吊车1台，混凝土运输车5台，电焊机3台，混凝土灌注导管30米；施工人员：现场作业人员10人；进场材料：制备泥浆30方，回填片石5方（塌孔处理时记录），制作安装钢筋1500㎏，C30混凝土35方；构配件使用数量：φ120cm钢护筒4米，φ82cm桩基钢筋笼2节共26米，C30混凝土垫块72个；施工方法、措施及工艺规程：十字形实心锤冲击成孔（旋挖钻挖孔），泥浆护壁，护筒埋设顶部高于原地面30cm，开始钻进时冲程1～2m，正常钻进时冲程4～6m，开始钻进时泥浆比重1.25，采用粘土（造浆剂）造浆，泥浆泵循环换浆清孔，水下混凝土导管灌注；3、施工质量及试验检测情况：钻孔前实测孔位偏差3cm，护筒标高米，设计孔深米，钻头直径m，钻孔过程中钻孔地质情况标高m～m 为粉质黏土（设计m～m），标高m～m为全风化安山岩（设计m～m），标高m～m为强风化安山岩（设计m～m），标高m～m为弱风化安山岩（设计m～m），入岩深度米（柱桩），钻孔中泥浆比重，孔深m塌孔，采用片石回填至标高m后重新冲孔；钻孔完成后采用探孔器进行探孔，桩身倾斜度%、是否缩孔，缩孔时采用钻头重新扫孔后符合要求孔径，实测孔深m；钢筋原材料试验编号，焊接长度cm（不同钢筋直径分开注明），焊缝饱满度好、无咬渣、焊接头错开的距离cm，焊接试验取样时间，试验编号，结果合格；钢筋笼的整体长度m；安装完成后钢筋笼顶面标高m，中心偏位cm。
A14 编号：002之巴公井开创作

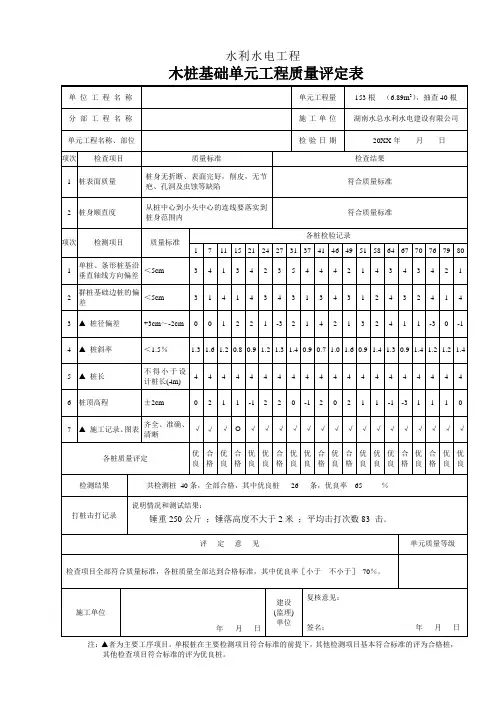

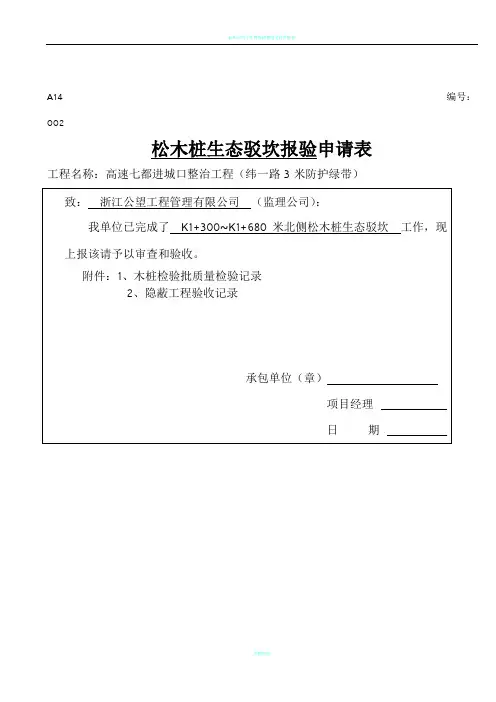

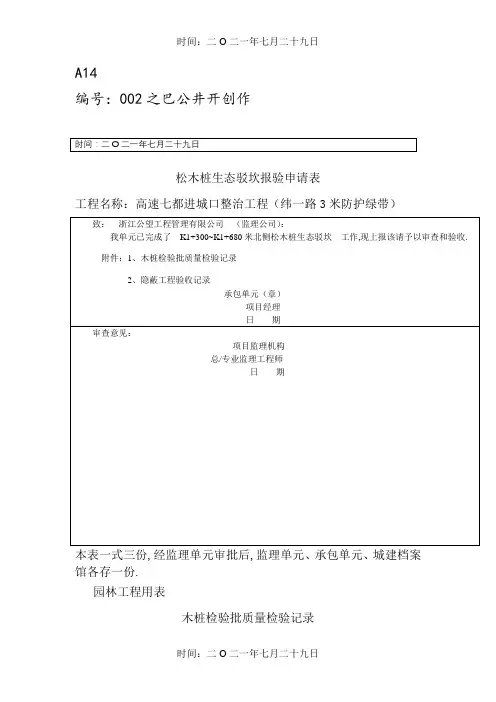

松木桩生态驳坎报验申请表
