UPS电源现场施工方法

ups电源施工方案UPS电源施工方案一、项目概述UPS电源是指在电网异常供电或停电时，通过内部电池组将直流电转换为交流电，维持电力供应的设备。

本项目旨在为某企业提供UPS电源施工服务，确保其正常运行。

二、施工内容1. 安装UPS电源设备：根据企业需求，选择合适型号的UPS电源设备，并按照设备说明书进行正确安装。

2. 搭建电源输入电路：根据UPS电源设备的输入电压和电流要求，设计合理的电源输入电路，包括断路器、电缆等组成。

3. 搭建电源输出电路：根据UPS电源设备的输出电压和电流要求，设计合理的电源输出电路，包括断路器、电缆等组成。

4. 连接电池组：根据UPS电源设备的电池要求，连接并安装合适的电池组，确保其能够正常供电。

5. 系统调试：对已搭建完成的UPS电源系统进行测试和调试，确保其能够正常工作。

三、施工流程1. 确定需求：与企业相关部门进行沟通，了解其UPS电源的需求，包括输入输出电压、电流要求等。

2. 设计方案：根据需求进行方案设计，包括UPS设备选型、输入输出电路设计、电池连接等。

3. 采购材料：根据设计方案，采购所需材料，包括UPS设备、电缆、断路器等。

4. 安装设备：按照设计方案，进行UPS设备的安装和连接。

5. 搭建电源输入输出电路：根据设计方案，搭建电源输入输出电路，并进行连接。

6. 连接电池组：根据UPS设备要求，连接电池组，并确保其可靠性。

7. 系统调试：对已完成的UPS电源系统进行测试和调试，确保其能够正常工作。

8. 完成验收：组织相关部门进行验收，确保UPS电源系统符合要求。

四、安全措施1. 施工人员需熟悉安装操作规程，按照相关安全操作规范进行施工。

2. 施工期间需进行安全警示标识标注，确保施工现场安全。

3. 施工前需对设备进行检查，确保设备完好并符合安全要求。

4. 在施工期间应注意防雷防静电措施，确保设备安全运行。

五、施工时间根据项目规模和具体情况而定，预计完成时间为3-5天。

ups安装施工工艺
UPS安装施工工艺主要包括以下几个步骤：
1. 设备检查：在安装前，需要对UPS设备进行全面的检查，包括设备的外观、电源线、电池等，确保设备无损坏，电源线无断裂，电池无泄漏。

2. 安装位置选择：UPS设备的安装位置应选择在通风良好、干燥、无尘、无腐蚀性气体的环境中，避免阳光直射和雨水浸湿。

同时，设备的周围应有足够的空间，以便于设备的散热和维护。

3. 设备安装：将UPS设备安装在预定的位置上，固定好设备，连接好电源线和电池。

在连接电源线时，应注意正负极的正确连接，避免接反。

4. 系统调试：安装完成后，需要进行系统的调试，包括设备的开机、关机、自检等功能的测试，以及电池的充放电测试，确保设备能正常运行。

5. 培训操作人员：对操作人员进行UPS设备的操作和维护培训，使其能熟练操作设备，正确处理设备故障。

6. 编制安装报告：记录整个安装过程，包括设备的型号、数量、安装位置、安装时间、调试结果等信息，以便于后期的设备管理和维护。

UPS安装施工具体技术方案一、项目概述在这个信息化的时代，电源的稳定性对于各类电子设备的正常运行至关重要。

本项目旨在为某数据中心提供一套UPS（不间断电源）安装施工方案，确保数据中心的电源稳定可靠，避免因电源故障导致的数据丢失和设备损坏。

二、施工目标1.确保UPS系统安装到位，满足数据中心对电源稳定性的要求。

2.提高数据中心的安全性，降低因电源问题引发的安全隐患。

3.优化数据中心的运行环境，提高设备使用寿命。

三、施工流程1.现场勘察在施工前，要对数据中心进行现场勘察，了解设备的摆放位置、电源需求、环境条件等。

勘察内容包括：（1）设备摆放位置：确定UPS设备的安装位置，考虑设备的散热、通风、防尘等因素。

（2）电源需求：了解数据中心各设备的电源需求，计算总功率，为UPS选型提供依据。

（3）环境条件：检查数据中心的环境条件，如温度、湿度、空气质量等，确保UPS设备能正常运行。

2.设备选型（1）容量：根据数据中心的总功率，选择相应容量的UPS。

（2）品牌：选择知名品牌的UPS，确保质量和售后服务。

（3）性能：选择具有良好性能和稳定性的UPS，满足数据中心对电源稳定性的要求。

3.设备安装（1）设备搬运：将UPS设备搬运到指定位置。

（2）设备安装：按照说明书进行设备安装，确保设备牢固、安全。

（3）电源连接：将UPS与数据中心设备连接，确保电源输出稳定。

4.系统调试设备安装完成后，进行系统调试。

调试内容包括：（1）UPS自检：启动UPS，检查设备是否正常运行。

（2）负载测试：将数据中心设备接入UPS，测试电源输出是否稳定。

（3）电池测试：检查电池的容量和性能，确保电池在断电情况下能支持设备运行。

5.系统验收系统调试完成后，进行验收。

验收内容包括：（1）设备运行状态：检查UPS设备运行是否正常。

（2）电源输出质量：检测电源输出是否稳定，满足数据中心需求。

（3）安全性能：检查设备的安全性能，确保无安全隐患。

四、施工注意事项1.严格遵循施工规范，确保施工质量。

UPS安装施工方案 (二)- UPS安装施工方案UPS（Uninterruptible Power Supply）是一种不间断电源，可以在电力中断的情况下提供电力，保证设备的正常运行。

UPS的安装施工方案需要注意以下几点：1. 确定UPS的功率和容量在安装UPS之前，需要确定UPS的功率和容量。

这可以根据设备的负载来计算。

一般来说，UPS的容量应该比设备的负载大一些，以确保UPS可以在电力中断的情况下提供足够的电力。

2. 选择合适的安装地点UPS应该安装在干燥、通风、温度适宜的地方。

同时，UPS的安装地点应该远离磁场干扰和电磁辐射。

如果需要安装多个UPS，应该将它们分散在不同的地方，以避免单点故障。

3. 安装UPS电池组UPS电池组是UPS的核心部件，需要正确安装。

在安装UPS电池组之前，需要确保电池组的数量和容量与UPS的要求相符。

同时，需要注意电池组的连接方式和电线的规格，以确保电池组能够正常工作。

4. 连接UPS和设备在连接UPS和设备之前，需要确认电线的规格和连接方式。

同时，需要确保UPS的输出电压和频率与设备的要求相符。

在连接UPS和设备之后，需要进行测试，以确保UPS可以正常工作。

5. 进行UPS的维护和保养UPS的维护和保养非常重要，可以延长UPS的寿命和保证其正常工作。

在进行UPS的维护和保养时，需要注意安全和规范。

同时，需要定期检查UPS的电池组和电线连接，以确保UPS可以在需要时提供足够的电力。

以上是UPS安装施工方案的相关内容，需要注意以上几点，以确保UPS 可以正常工作。

UPS电源系统改造施工方案一、工程概述为了提高UPS电源系统的性能和稳定性，需要进行改造施工。

本文将针对改造施工的内容、步骤和目标进行详细的阐述。

二、改造内容1.更换UPS设备：将老旧的UPS设备进行更换，选择新型号的UPS设备，以提高系统的效率和可靠性。

2.升级电池组：根据需求和实际情况，升级原有的电池组，以提高UPS系统的续航能力。

3.确认线缆和连接器的质量和性能，必要时进行更换和升级。

4.安装并升级UPS配电设备，如过滤器、稳压器等，以提高电源质量和稳定性。

5.完善监控和报警系统，以便及时发现并解决可能存在的故障。

三、改造步骤1.施工准备：确定施工计划，制定安全措施，准备所需的设备、材料和工具。

2.断电检查：在进行任何施工前，确保与UPS电源系统相关的供电和设备已经断电，以确保施工人员的安全。

3.拆除旧设备：首先需要拆除系统中的老旧设备，如UPS设备、电池组、配电设备等。

4.安装新设备：根据施工图纸和安装指南，使用合适的工具将新设备进行安装，并进行线缆和连接器的连接。

5.调试和测试：安装完毕后，需要对整个系统进行调试和测试，确保改造后的UPS电源系统能正常工作。

6.完善监控和报警系统：根据需求，对监控和报警系统进行升级和调整，以确保能及时发现和解决潜在的故障。

7.启动运行：在确保UPS电源系统各项指标正常之后，进行系统的启动运行，并进行性能和稳定性的监测。

四、改造目标1.提高系统的可靠性和稳定性，降低故障发生的概率。

2.提高系统的能效，达到节能减排的目标。

3.增加电池组的续航能力，以应对可能的断电情况。

4.完善系统的监控和报警功能，及时检测并解决潜在的故障。

5.最大程度地减少施工对正常工作的影响，确保施工的安全和顺利进行。

五、安全措施1.施工前需进行严格的安全培训，提高工作人员的安全意识。

2.使用合适的个人防护装备，如安全帽、防护眼镜、防护手套等。

3.在拆除旧设备和安装新设备时，需确保周围区域的整洁和通风良好。

ups电源改造施工方案UPS电源改造施工方案一、项目背景：UPS（Uninterrupted Power Supply）电源是现代化电源系统的重要组成部分，用于在电力故障时提供稳定的电能供应，确保设备的正常运行。

随着科技的进步和社会的发展，UPS电源的应用越来越广泛，对其可靠性和稳定性的要求也越来越高。

为了满足用户对UPS电源的需求，对其进行改造和升级非常必要。

二、改造目标：1. 提高UPS电源的稳定性和可靠性，减少电力故障带来的影响。

2. 提高UPS电源的安全性能，避免火灾和安全事故的发生。

3. 减少UPS电源的运行成本，提高能源利用效率。

4. 支持新的电气设备和技术的接入。

三、改造内容：1. 更换UPS电源的关键部件，如电池、转换器和逆变器等，以提高其工作效能和可靠性。

2. 安装UPS电源输出端的稳压器和过流保护装置，以保证负载设备的供电稳定性和安全性。

3. 对UPS电源进行绝缘检测和接地处理，以确保电源系统的安全可靠性。

4. 优化UPS电源的电路结构和控制系统，使其更加稳定和高效。

5. 根据需要增加UPS电源的并行和冗余功能，提高电源系统的可扩展性和备份能力。

6. 配备UPS电源远程监测和故障诊断功能，以便及时发现和解决电力问题。

7. 可根据实际需求对改造方案进行调整，并适时进行监管和维护。

四、施工步骤：1. 开展项目前的准备工作，包括资料收集、设计方案确定和设备采购等。

2. 拆除原有的UPS电源设备和相关配件。

3. 安装新的UPS电源设备和配件，包括电池组、转换器、逆变器等。

4. 安装UPS电源输出端的稳压器和过流保护装置。

5. 进行绝缘检测和接地处理，确保电源系统的安全可靠性。

6. 优化UPS电源的电路结构和控制系统，使其更加稳定和高效。

7. 根据需要增加UPS电源的并行和冗余功能。

8. 配备UPS电源远程监测和故障诊断功能。

9. 完成改造工作后进行测试和调试，确保UPS电源的正常运行。

UPS系统施工方案1. 规划背景和目标在现代社会中，电力供应的中断或波动对用户的正常运营活动造成了很大的困扰和损失。

为了保障电力供应的连续性和稳定性，UPS（不间断电源）系统被广泛应用于各种领域，特别是需要持续供电的关键设备和系统。

本文将介绍一个UPS系统的施工方案，以保证用户在电力中断的情况下仍能正常运行。

本施工方案的目标是： - 安装UPS系统，提供备用电力源，以确保用户设备在电力中断期间不会中断供电。

- 实施UPS系统与用户设备之间的电气连接，并保证其可靠性和安全性。

- 对UPS系统进行监控和维护，以确保其正常工作，并及时处理任何故障。

2. 施工过程和步骤2.1 准备工作在开始施工之前，需要进行一些准备工作，包括但不限于： - 确定UPS系统的容量，根据用户设备的功率需求和持续运行时间来计算。

- 确定UPS系统的位置，需要考虑到与用户设备的距离和连接线路的长度。

- 配置UPS系统的监控和报警系统，以便及时发现和处理任何故障。

- 确保所有施工材料和设备的准备充分，以避免延误施工进度。

2.2 安装UPS系统根据准备工作的结果，按照以下步骤安装UPS系统： 1. 将UPS系统设备安装到指定的位置上，确保它稳定且易于维护。

2. 连接UPS系统的输入电源线，确保其与主电源之间有隔离开关和过滤设备。

3. 连接UPS系统的输出电源线，确保其能够输出稳定的电压和电流。

4. 安装UPS系统的电池组，确保其容量和数量能够满足用户设备的需求。

5. 连接UPS系统的监控和报警系统，以实现对UPS系统运行状态和故障的监测。

2.3 进行电气连接将UPS系统与用户设备进行电气连接，需要按照以下步骤进行： 1. 确定UPS系统与用户设备之间的连接线路，包括线径、长度和绝缘等级等。

2. 安装连接线路，确保其与主电源线路、UPS系统和用户设备之间的连接牢固可靠。

3. 进行连接线路的接地和绝缘测试，确保其符合相关的电气标准和安全要求。

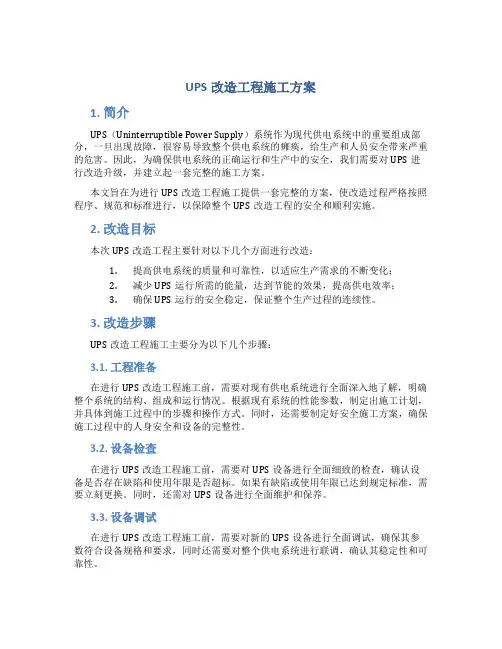

UPS改造工程施工方案1. 简介UPS（Uninterruptible Power Supply）系统作为现代供电系统中的重要组成部分，一旦出现故障，很容易导致整个供电系统的瘫痪，给生产和人员安全带来严重的危害。

因此，为确保供电系统的正确运行和生产中的安全，我们需要对UPS进行改造升级，并建立起一套完整的施工方案。

本文旨在为进行UPS改造工程施工提供一套完整的方案，使改造过程严格按照程序、规范和标准进行，以保障整个UPS改造工程的安全和顺利实施。

2. 改造目标本次UPS改造工程主要针对以下几个方面进行改造：1.提高供电系统的质量和可靠性，以适应生产需求的不断变化；2.减少UPS运行所需的能量，达到节能的效果，提高供电效率；3.确保UPS运行的安全稳定，保证整个生产过程的连续性。

3. 改造步骤UPS改造工程施工主要分为以下几个步骤：3.1. 工程准备在进行UPS改造工程施工前，需要对现有供电系统进行全面深入地了解，明确整个系统的结构、组成和运行情况。

根据现有系统的性能参数，制定出施工计划，并具体到施工过程中的步骤和操作方式。

同时，还需要制定好安全施工方案，确保施工过程中的人身安全和设备的完整性。

3.2. 设备检查在进行UPS改造工程施工前，需要对UPS设备进行全面细致的检查，确认设备是否存在缺陷和使用年限是否超标。

如果有缺陷或使用年限已达到规定标准，需要立刻更换。

同时，还需对UPS设备进行全面维护和保养。

3.3. 设备调试在进行UPS改造工程施工前，需要对新的UPS设备进行全面调试，确保其参数符合设备规格和要求，同时还需要对整个供电系统进行联调，确认其稳定性和可靠性。

3.4. 测试运行在进行UPS改造工程施工后，还需要对改造后的UPS系统进行全面测试和运行。

并根据测试结果对UPS系统进行调整和优化，直到其性能和质量达到设计要求，并确保其稳定性和可靠性。

3.5. 竣工验收在进行UPS改造工程施工结束后，还需要进行一次全面的竣工验收，确保整个UPS改造工程全部符合规定标准和要求，同时还需要对改造后的UPS系统进行全面测评和质量检查，以确保其可靠性和性能达到规定标准和要求。

ups不间断电源施工方案一、项目概述UPS（Uninterruptible Power Supply）不间断电源是一种能够为设备提供稳定电力供应的电力设备，用于在电网停电或电压波动时提供稳定的备用电力。

本施工方案旨在详细介绍UPS不间断电源的施工过程和注意事项，确保施工期间的顺利进行。

二、施工准备1. 设计方案确认：根据需求和电气参数，确认UPS不间断电源的型号和容量，制定相应的施工方案。

2. 安全措施：施工前需制定安全操作规程，并配备相关的个人防护装备，确保施工人员安全。

3. 施工设备：准备所需的工具和设备，如电缆、电源线、螺丝刀、电工工具等。

三、施工步骤1. 安装UPS不间断电源设备a. 确定安装位置：选择离主要负荷设备近且通风良好的位置，避免高温和湿度等恶劣条件。

b. 固定设备：将UPS设备固定在适当的位置上，确保设备的稳固和安全。

c. 连接电源线：根据电源输入和输出接线要求，将UPS设备与电源线连接，并确保连接牢固。

d. 接地：为UPS设备进行接地处理，确保电源系统的安全运行。

2. 连接电池组a. 安装电池组支架：根据设计要求，安装电池组支架，确保电池组稳定牢固。

b. 连接电池组：根据电池组的正负极要求，进行正确的连接，确保接触良好。

c. 接地处理：对电池组进行接地处理，确保电力系统的安全性。

3. 连接负荷设备a. 确定负荷设备位置：根据负荷设备的需求，确定最佳位置。

b. 连接设备：根据设备的电源接口，将UPS输出线与负荷设备连接，并确保连接稳固。

c. 接地处理：对负荷设备进行接地处理，确保设备的安全运行。

四、施工注意事项1. 严格按照施工方案进行操作，避免随意更改或省略环节。

2. 在施工过程中，遵守相关的操作规程，确保施工人员的安全。

3. 施工结束后，进行设备的检测和调试，确保UPS不间断电源的正常运行。

4. 定期维护UPS不间断电源，检查和更换电池组，以保证其长期有效性。

5. 在施工完成后，清理施工现场，将垃圾和废弃物妥善处理。

1.施工前期准备设备安装前，对设备安装的机房做好施工勘查，客户应该保证机房﹑电源﹑地线等满足施工必要条件，对于用户当时尚不能满足的条件，一定要明确向用户提出，并要求用户给出解决方案和时间。

施工技术人员必须对UPS电气原理有基本认识，施工前索取机房设备安装图纸和电气布线图（（5%~95%，UPS电网情况包括电网电压波动范围、停电频率等，确定UPS备用时间配置。

如有必要，可以在UPS 前级增设其他保护措施，如在雷电多发区选配外接C级防雷箱。

安装UPS时，必须充分考虑设备的交流输入、输出和电池等因素，选用适当的接线材料和线径。

UPS一般装在室内，距离负载较近，一般采用铜心绝缘电缆，导线截面必须符合安全标准，满足电压降和温升等要求。

当距离较远时，重点考虑电压降，然后再校验温升，当距离近时，电压降很小，主要考虑温升指标。

1.1.7空开容量的选择对于10KVA、16KVA、20KVA的UPS，交流输入线采用标准连接电缆，对于10KVA、16KVA、20KVA 的UPS，接线采用端子排型式，需要将UPS交流输入线连接到用户配电盘空气开关上，使UPS或负载出现紧急情况时，能够迅速切断电源，防止设备损坏。

对于单进单出10KVAUPS输入线上的空开≧100A（或3进单出的输入线上空开≧32A），对于3进3出16KVAUPS输入线上的空开≧63A，对于3根据*电池串UPS供1.1.91、2、3、45、开关，再断开交流输入开关。

电池接反保护电路在电池接入后起作用，检测到电池接反后关断充电器输出与电池的连接，此时即使充电器工作也不会造成事故，并报电池故障。

1.2施工资料准备特殊工种需持有国家颁发的特殊工种操作证上岗，施工过程中如需使用电焊，会提前向用户和业主申请动火操作。

施工人员需仔细阅读设备“用户手册”。

施工图纸及技术资料齐全。

1.3材料与工具准备施工所需物料和施工仪表﹑工具都齐备，使用前必须进行检查。

材料：线缆，小线槽，线管等安装时所需材料。

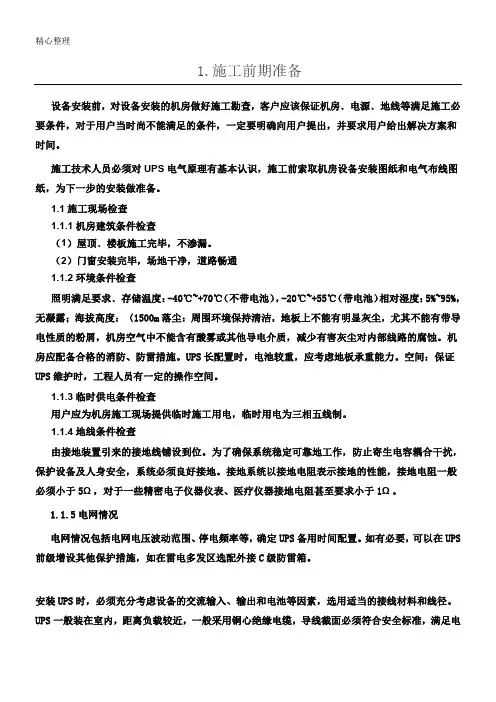

UPS施工方案————————————————————————————————作者：————————————————————————————————日期：1. 施工前期准备设备安装前，对设备安装的机房做好施工勘查，客户应该保证机房﹑电源﹑地线等满足施工必要条件，对于用户当时尚不能满足的条件，一定要明确向用户提出，并要求用户给出解决方案和时间。

施工技术人员必须对UPS电气原理有基本认识，施工前索取机房设备安装图纸和电气布线图纸，为下一步的安装做准备。

1.1 施工现场检查1.1.1 机房建筑条件检查（1）屋顶﹑楼板施工完毕，不渗漏。

（2）门窗安装完毕，场地干净，道路畅通1.1.2 环境条件检查照明满足要求﹑存储温度：-40℃~+70℃（不带电池），-20℃~+55℃（带电池）相对湿度：5%~95%，无凝露；海拔高度：〈1500m落尘：周围环境保持清洁，地板上不能有明显灰尘，尤其不能有带导电性质的粉屑，机房空气中不能含有酸雾或其他导电介质，减少有害灰尘对内部线路的腐蚀。

机房应配备合格的消防、防雷措施。

UPS长配置时，电池较重，应考虑地板承重能力。

空间：保证UPS维护时，工程人员有一定的操作空间。

1.1.3 临时供电条件检查用户应为机房施工现场提供临时施工用电，临时用电为三相五线制。

1.1.4 地线条件检查由接地装置引来的接地线铺设到位。

为了确保系统稳定可靠地工作，防止寄生电容耦合干扰，保护设备及人身安全，系统必须良好接地。

接地系统以接地电阻表示接地的性能，接地电阻一般必须小于5Ω，对于一些精密电子仪器仪表、医疗仪器接地电阻甚至要求小于1Ω。

1.1.5电网情况电网情况包括电网电压波动范围、停电频率等，确定UPS备用时间配置。

如有必要，可以在UPS前级增设其他保护措施，如在雷电多发区选配外接C级防雷箱。

1.1.6配电要求安装UPS时，必须充分考虑设备的交流输入、输出和电池等因素，选用适当的接线材料和线径。

UPS电源安装及蓄电池安装施工方案（一）UPS安装指导（一）场地规划1.1安装环境IUPS设计为室内安装，UPS内部采用风扇强制风冷，应确保机柜周围预留有足够的空间以保证其通风散热。

IUPS应远离水源、热源和易燃易爆物品。

避免将UPS安装在有阳光直射、粉尘、挥发性气体、腐蚀性物质和盐份过高的环境中。

I严禁将UPS安装在具有金属导电型尘埃的工作环境中。

I电池工作的最佳温度是20℃〜30℃z在温度高于30。

C环境中工作会降低电池使用寿命，在温度低于20。

C环境中工作会缩短电池备电时间。

I蓄电池在充电末期会有少量氢气和氧气产生，因此必须保证蓄电池安装环境的新风通风量满足EN50272-2001的要求。

IUPS采用外置电池，必须安装一个电池保护器件（如直流断路器），且电池保护器件应尽量安装在靠近电池的地方，与电池之间的连接应采用最短走线距离。

1.2场地选取I确保地面或安装平台能承受UPS、电池和电池架的重量。

I没有振动颠簸且垂直倾斜度不超过5度。

I无需马上安装UPS,须将UPS存储于室内，避免过湿或温度过高的环境。

蓄电池需要在干燥低温，通风良好的地方储存，最适宜的储存温度是20丁~25。

*13尺寸及其重量应该确保配电室有足够的空间来放置UPS系统，UPS机柜的尺寸如下图1-1所示。

注意在机柜前方预留至少0∙8米方便打开前门和更换功率模块，机柜后方应预留至少0.5米的空间供空气流动散热，机柜预留空间示意如图1-2所示。

（d）4模块机柜尺寸图（单位：mm）图IT机柜尺寸图（单位：mm）图1-2机柜空间预留示意图（单位：mm）应确保地面或安装平台能承受UPS机柜、电池和电池架的重量，电池和电池架的重量根据实际使用情况计算，UPS的重量如表1-1所示。

表3-1UPS重量配置重量4模块机柜170Kg50kVA功率模块45Kg（二）卸货开箱2.1机柜搬运及开箱机柜搬运及开箱其具体操作步骤如下：步骤1确认UPS包装无损坏（如有运输损坏，请立即通知承运商）；步骤2使用叉车将设备运输至指定地点，见图1-3;图1-3将设备运到指定地点步骤3使用一字锥和钳子，先将钢边木箱顶板打开，再将四周侧板分别打开。

机房UPS安装施工方案一、项目概述：机房UPS（Uninterruptible Power Supply，不间断电源）安装施工方案旨在为机房提供持续稳定的电力供应，以保证关键设备的正常运行。

本方案着重考虑了机房的需求和安全因素，包括UPS系统的选型、安装位置选择、布线设计和接地措施等。

二、系统需求：1.电力供应：机房需要稳定的电力供应，以保证关键设备的正常运行。

断电或电压不稳定可能导致设备损坏或数据丢失。

2.设备保护：UPS系统需要具备过载保护、短路保护、过压保护、欠压保护等功能，以保护关键设备不受电力波动的影响。

3.UPS容量：根据机房的负载需求，选择适当的UPS系统容量，以满足机房运行的需求。

4.系统可靠性：UPS系统需要具备高可靠性，以保证电力供应的连续性。

三、安装施工步骤：1.选型：根据机房负载需求和电力供应情况，选择适当的UPS系统，确保其满足机房的电力需求。

2.安装位置选择：UPS系统应放置在干燥通风良好的地方，远离高温、潮湿和尘埃。

同时要注意UPS系统的重量，选择合适的支架或底座以确保安全。

3.布线设计：UPS系统与机房内的电力设备和关键设备之间需要进行合理的布线连接。

根据安全规范和电力设备的功率需求，选择合适的电缆、插座和配电箱等。

4.接地措施：UPS系统需要进行接地，以确保电力供应的安全性。

要选择符合国家标准的接地装置，并进行良好的接地连接。

5.UPS系统安装：按照UPS系统的安装说明，进行正确连接和安装。

需注意接线的正确性和紧固螺栓的稳固。

6.系统联调测试：安装完毕后，进行系统联调测试，确保UPS系统正常工作，电力供应稳定可靠。

7.系统验收：经过测试和调试后，进行系统验收，包括运行稳定性测试、故障切换测试和安全性测试等。

四、安全考虑：1.安装位置选择要考虑UPS系统与其他设备和易燃物品的安全距离，防止发生火灾等事故。

2.布线设计要符合电力安全规范，确保电缆和插座的安全性，防止电击和短路等问题。

目录一UPS不间断电源机房建设方案依据标准 (2)二UPS不间断电源安装施工注意事项 (3)三UPS电源与机房之间的环境要求及相关施工方案 (3)四接地系统 (4)五具体的UPS设备连接示意图纸如下： (6)六UPS输入输出配电柜图纸： (7)一UPS不间断电源机房建设方案依据标准（1）《电子计算机机房设计规范》（GB 50174—93）（2）《计算站场地技术要求》（GB 2887-89）(3)《计算站场地安全要求》（GB 9361-88）（4）《建筑内部装修设计防火规范》(GB 50222-95）（5）《室内装修工程质量规范》（QB 1838-93)（6)《电子计算机机房施工及验收规范》（SJ/T 30003-93）（7）《计算机机房建筑》（由中国DEC计算机编写）（8）《计算机机房工程设计与施工》（人民邮电出版社）（9）《计算机机房的建设与管理》(10）机房现场环境及机房建筑图纸（11）《电子计算机机房设计规范》（GB 50174—93)（12）《计算机机房活动地板技术条件》（GB 6650-86）（13）《计算站场地技术要求》（GB 2887-89）（14）《计算站场地安全要求》（GB 9361—88）（15）《建筑内部装修设计防火规范》（GB 50222-95)(16)《工业企业照明设计标准》（TJ 34-79)（17）《室内装修工程质量规范》(QB 1838—93)(18）《电子计算机机房施工及验收规范》（SJ/T 30003—93）（19)《洁净室施工及验收规范》（JGJ 71-90）（20）《计算机机房建筑》(由中国DEC计算机编写) （21)《计算机机房工程设计与施工》（人民邮电出版社)(22）《计算机机房的建设与管理》（23）机房现场环境及机房建筑图纸二UPS不间断电源安装施工注意事项UPS系统为一套独立的系统，为确保用户的人身安全以及设备正常的运装，UPS系统必须拥有良好的接地保护,施工前将进行接地测试,以来保证接地的可靠性.UPS不间断电池间应进行适当的装修，避免安装在温度0︒C-40︒C 相对湿度5％—95% 的高低温和潮湿场所，以及阳光直射场所，另，考虑内蒙独特的气候条件,大部分都会采用水暖供热，因为靠近热源的场所外接的电池受热会加速自放电，以及有粉尘腐蚀性物质盐份和可燃性气体的场所都会导致UPS内部的温度升高使机器中元器件的寿命缩短从而影响整机寿命,所以安装场所必须保持进排气孔的通畅。

UPS不间断电源施工方案___机房建设方案依据标准如下：1.电子计算机机房设计规范（GB -93）2.计算站场地技术要求（GB 2887-89）3.计算站场地安全要求（GB 9361-88）4.建筑内部装修设计防火规范（GB -95）5.室内装修工程质量规范（QB 1838-93）6.电子计算机机房施工及验收规范（SJ/T -93）7.计算机机房建筑（由中国DEC计算机编写）8.计算机机房工程设计与施工（___）9.计算机机房的建设与管理10.机房现场环境及机房建筑图纸11.计算机机房活动地板技术条件（GB 6650-86）12.工业企业照明设计标准（TJ 34-79）13.洁净室施工及验收规范（ 71-90）在___的安装施工中，需要注意以下事项：1.安装位置应远离热源、潮湿、尘土和腐蚀性气体等影响设备寿命的因素。

2.设备应固定在地面或机架上，以保证设备的稳定性和安全性。

3.设备的接地应符合国家标准，并应定期检查和维护。

4.安装时应注意设备的通风和散热，以保证设备的正常运行。

5.安装前应对设备进行检查和测试，确保设备的正常运行。

6.安装过程中应注意安全，避免造成人员伤害和设备损坏。

7.安装完成后，应对设备进行验收和测试，确保设备符合要求。

8.安装后应对设备进行定期维护和保养，以延长设备寿命并保证设备的正常运行。

___系统是一个独立的系统，为了确保用户的人身安全和设备的正常运行，必须具备良好的接地保护。

在施工前，需要进行接地测试以确保接地可靠性。

UPS不间断电池应进行适当的装修，避免安装在温度C-40C相对湿度5%-95%的高低温和潮湿场所，以及阳光直射场所。

考虑到内蒙古的特殊气候条件，大部分采用水暖供热，因为靠近热源的电池受热会加速自放电。

此外，粉尘、腐蚀性物质、盐份和可燃性气体等都会导致UPS内部温度升高，从而影响整机寿命。

因此，安装场所必须保持进排气孔的通畅，并尽量采用空调系统进行室内温度的调节，远离水源。
