日本对学校学生用椅的尺寸有一个相对标准值， 主要有以下几项：
1）椅面高=小腿长 2)桌面高=小腿长+1/3坐高 3)眼睛与书之间的距离=2/3坐高 4)桌面左右宽=坐高 5)桌面前后=2/3坐高
2020年9月28日
22
3、坐立交替式作业
一、立姿近身空间 立姿上肢活动空间尺度，如书中图6-1。人体
操作空间和设施尺度要以此为依据进行设计。
2020年9月28日Leabharlann 22020年9月28日
3
2020年9月28日
4
第一节 建筑类家具设计的人体工程学
二、人体水平面作业空间尺寸 作业台等水平面作业空间尺度，如图6-2。
2020年9月28日
受压力增大 坐姿——第三和第四腰椎间所受的压力最大
2020年9月28日
27
2020年9月28日
28
2020年9月28日
2·座椅构造与椎间盘内 压
(1) 座面倾角与椎间盘 内压力:
因为座面倾角越大—— 工作时身体就会用力前 倾——引起椎间盘内压 力和胸部以及背部肌肉 负荷的增大。
29
图6-9是通过实验测得的不同座面倾角时的第 三和第四腰椎间的内压力以及第八胸椎附近的 肌电活动电位大小。
一）影响作业面高度的因素：
1、肘高 作业面的高度由肘部高度来决定。 作业面的最佳高度略低于人的肘距离（身高的63%）
2020年9月28日
13
2020年9月28日
14
2、能量消耗（图）
对不同高度的搁架作研究——在离地面110cm（高出肘 高15cm）时能量消耗最小
3、作业技能

人体工程学床ppt课件

人体工程学床ppt课件
随着科技的发展，智能化设计也成为人体工 程学床的重要发展方向。通过引入智能控制 系统，可以实现远程控制、语音控制、智能 调节等功能，提升使用的便捷性。同时，通 过智能化设计，还可以实现个性化的定制服
务，满足不同人群的需求。
04
CHAPTER
人体工程学床的优点与局限 性
人体工程学床的优点
提高舒适度
人体工程学床的设计还注重床的易用性和安全性，例如床的 边缘设计得更加圆润，避免使用者在上下床时受伤。
舒适性设计理念
人体工程学床的设计注重舒适性，通过科学的支撑和缓冲 设计，使床能够更好地适应使用者的体型和体重，提供更 加贴合人体曲线的支撑，从而减少对身体的压力，提高睡 眠质量。
人体工程学床的设计还考虑到了温度、湿度、透气性等因 素，以提供更加舒适的睡眠环境。
床架设计
总结词
稳固性、舒适性、美观性
详细描述
床架作为整个床的基础，必须具备稳固的结构，以确保安全。同时，床架的设计也需要考虑到人体的 生理特点和睡眠需求，以提供舒适的支撑。除此之外，床架的设计还需要注重美观，以提升整体家居 的品质。
床垫设计
总结词
弹性、透气性、耐久性
详细描述
床垫是直接与人体接触的部分，因此其设计需要充分考虑人体的感受。床垫需要有足够的弹性，以适应人体的曲 线，提供均匀的支撑。同时，床垫也需要有良好的透气性，以保持干爽舒适。此外，耐久性也是床垫设计的重要 因素，以确保长期使用的稳定性。
பைடு நூலகம்
人体工程学床的应用场景
人体工程学床适用于各种睡眠需求的人群，尤其适用于对睡眠质量有较高要求的 人群，如老年人、孕妇、运动员等。
此外，人体工程学床还可应用于医院、康复中心等医疗场所，为患者提供舒适的 康复环境。

《家具模型设计》家具设计基础-人体工程学与家具功能设计(PPT 23页)

《家具模型设计》家具设计基础-人体工程学与家具功能设计(PPT 23页)

（ 一 ） 分 类
来自 中国最大的资料库下载
坐宽：椅子坐面的宽度根据人的坐姿及动作，往往呈前宽后窄的形状坐 面 的 前 沿 宽 度 称 坐 前 宽 ， 后 沿 宽 度 称 坐 后 宽 。 坐面倾斜度：从人体坐姿及其动作的关系分析，人在休息时，人的坐 姿 是 向 后 倾 靠 ， 使 腰 椎 有 所 承 托 。 椅靠背：前面坐凳高度测试曾提到人坐于半高的凳上（400-450mm)， 腰部肌肉的活动强度最大，最易疲劳，而这一坐高正是我们坐具设计 中用得最普遍的，因此要改变腰部疲劳的状况，就必须设置靠背来弥 补这一缺陷。
、 立 式 用 桌 （ 台 ） 的 基 本 要 求 与 尺 度
来自 中国最大的资料库下载
（三）贮存性家具
贮存性家具是收藏、整理日常生活中的器物、衣物、消费 品、书籍等的家具。根据存放物品的不同，可分为柜类和 架类两种不同贮存方式。柜类贮存方式主要有大衣柜、小 衣柜、壁柜、被褥柜、书柜、床头柜、陈列柜、酒柜等； 而架类贮存方式主要有书架、食品架、陈列架、衣帽架等。 贮存类家具的功能设计必须考虑人与物两方面的关系；一 方面要求贮存空间划分合理，方便人们存取，有利于减少 人体疲劳；另一方面又要求家具贮存方式合理，贮存数量 充分，满足存放条件。
来自 中国最大的资料库下载
2
•
2、立式用桌（台）的基本要求与尺度
立式用桌主要指售货柜台、营业柜台、讲台、服务台及各种工作台等。 站立时使用的台桌高度是根据人体站立姿势的屈臂自然垂下的肘高来 确定的。按我国人体的平均身高，站立用台桌高度以910-965mm为宜。 若需要用力工作的操作台，其桌面可以稍降低20-50mm，甚至更低一些 （图3-70）。 立式用桌的桌面尺寸主要由所城的表面尺寸和表面放置 物品状况及室内空间和布置形式而定，没有统一的规定，视不同的使 用功能作专门设计。 立式用桌的桌面尺寸主要由所城的表面尺寸和表面放置物品状况及室 内空间和布置形式而定，没有统一的规定，视不同的使用功能作专门 设计。

第五章 床具设计的人体工程学

第五章 床具设计的人体工程学

床 的 垫 性 与 翻 身 的 关 系
.
19
人 体 的 仰 卧 下 沉 曲 线
.
20
床 的 三 层 结 构 模 式眠
1) 睡眠姿势 2) 睡眠规律 3) 卧姿人体脊柱形态
.
22
床垫的幅面
• 床宽
• W=1.5-2.5肩宽 • GB3328-82：单人床：W=800；900；1000mm • 双人床：W=1200；1350；1500 mm
• 床具基本构成（床垫，床靠，床头柜） • 床具的功能（睡眠；座；储物；装饰功
能）
.
3
5.3 床具设计内容及功能尺寸
• 床垫设计
• 床垫的垫性设计 • 床垫的高度 • 床垫的幅面
• 床靠设计
• 床靠的形态与尺寸 • 床靠的材料与垫性
• 床头柜设计
• 形态与尺寸
.
4
5.4 床具设计实例
• 双人床 • 双层床 • 单人床 • 沙发床 • 折叠床
站 与 卧 的 脊 背 的 形 状 差 异
.
11
床 宽 与 睡 眠 时 的 翻 身 面 积
.
12
床宽与睡眠深度
.
13
人 体 卧 姿 与 背 部 等 高 线
.
14
卧 姿 体 压 分 布
.
15
床垫 弹性 分布 与仰 卧时 人体 的下 沉量
.
16
床 具 的 长 度
.
17
优 劣 对 比
.
18
• 床长
• L=H+C1+C2 • L=1920（GB3328-82）
• 床高
• 单层床 • 双层床 ：底层：小于等于420mm；层间静高：大于等于

人体工程学第三讲.ppt

人体工程学第三讲.ppt

3、立体作业操作区 包含水平和垂直两个方向工作操作区的空间。
为了减少疲劳和提高效率，诸如工作台、实验桌、洗涤池 等设计尺度也是需要考虑的。设计时，常常要考虑投资的 经济性、对操作空间利用的节约合理性、以及人体的活动 空间是否受到限制或影响等等。
第二节 家具中人体工程学的应用
一、柜类家具设计
置足空间为10~15cm
2、桌面尺寸设计 桌面尺寸的确定主要决定以下因素： ①手在水平面的活动范围。 ②合理的视野、视距。 ③用途及桌面需放置的物品类型、大小、数量。 与之有关的人体尺寸是： 上臂+下臂+手长； 前臂+手长 桌宽及深度是由人的手臂水平运动轨迹，和置放物品的需
要来确定的。手臂水平运动轨迹多在半径300mm以内,最大范 围在半径500mm左右,考虑到桌上还放置一些物品,所以普通办 公桌的桌面深度在600~700左右。又因双手左右展开最大工作 范围总长约1500mm,最佳范围在1200mm左右,所以桌面宽度 一般在1200~1400mm左右。
写字、打字、精密仪表配置等利用桌子或工作的作业之 类的操作空间尺度
应注意：
a、水平作业域是按身材较小的人体尺寸(第5百分点 所对应的数值)来确定 b、工作面越高，舒适作业域范围越小。
（2）手臂的垂直面作业域 作业者立姿或坐姿操作时，以肩关节为圆心在矢状
面和冠状面上手臂的活动范围。 垂直面作业域的大小取决于两个因素：
柜类家具设备的最大高度为2.2~2.4m。 2m为经常存取和偶尔存取的分界线。 1.8m为经常伸臂使用的挂衣棒或隔板的高度。 1.5m为要求直视的高度分界线。 0.6~1.2m为舒适地存取物品的高度范围。 0.6m为经常存取的下限高度。
柜类产品搁板深度和层间高的确定： a、物品的尺度和存放方式。 b、手臂在水平面内的作业范围(或手臂平伸拇指稍距离） c、人的视线范围——能见度

人体工程学-PPT

人体工程学-PPT
• 三〉听觉与视觉环境设计
• 1〉听觉 • 听觉是除视觉以外人类第二大感觉系统，它由耳和有关神经系统组成。
听觉要素包括：音调(音频)、响度、声强。 • 2〉声环境与噪声 • 就声音对人的感受而言，分为乐音与噪声 • 3〉音乐与工作
人体工程33 学
FIVE 人的知觉与感觉与室内环境
• 三〉听觉与视觉环境设计
FOUR 家具设计中的人体因素
• 二〉座位设计 • 座椅对人有以下的益处：
• ①减轻腿部肌肉的负担； • ②防止不自然的躯体姿势； • ③降低人的耗能量； • ④减轻血液系统的负担。
人体工程8 学
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
9
FOUR 家具设计中的人体因素
• 二〉座位设计 • 1〉一般的座位设计原理
• ④色彩：色彩的知觉范围；色彩与亮度。
• ⑤眼的调节：眼球的运动、远近调节、双眼的聚焦。
人体工程27 学
FIVE 人的知觉与感觉与室内环境
• 二〉视觉与视觉环境设计 • ※3〉视觉现象： • ①残像 眼睛经过强光刺激后，会有残像留在视网膜上，这时由于视
网膜的化学作用残留引起的。残像的问题主要是影响观察，因此应尽 量避免强光和眩光的出现。 • • ②适应 人眼中有两种感觉细胞：锥体和杆体。锥体在明亮时起作用， 而杆体对弱光敏感，人在突然进入黑暗环境时，锥体失去了感觉功能， 而杆体还不能立即工作，因而需要一定的适应时间。
火光）、 • 相对亮度（光强度与背景的对比关系，称为相对值）、 • 光亮范围（光感不仅与光的强度有关，还与光范围大小有关，并与其成
正比）、 • 辨别值（光的辨别难易与光和背景之间的差别有关，即明度差）
• ③视力是指眼睛测小物体和分辨细节的能力，它随着被观察物体的大小、 光谱、相对亮度和观察时间的不同而变化。

人体工程学与家具设计PPT课件

人体工程学与家具设计PPT课件

柜类家具的尺寸设计
柜类家具
在柜类家具的尺寸设计中，不仅要满足人体的尺寸结 构，而且对它与其他家具和物品协调摆放，也应做到 心中有数。
例如：在一组客厅家具的设计中，沙发高度为440mm , 电视柜高度为 500mm，如果电视是34寸的，把它摆放 在500mm高的柜子上，很明显与只有440mm高的沙发很 不协调，造成观看者看电视时仰头，久之导致疲劳和 不舒适。
家 具设计

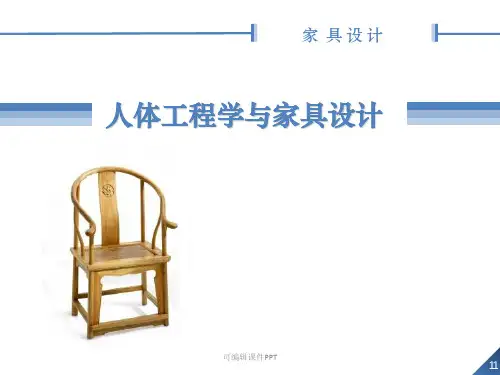

人体工程学与家具设计
可编辑课件PPT
11
目录
1
第一节 椅类家具
2
第二节 床类家具
3
第三节 桌类家具
4
第四节 柜类家具
可编辑课件PPT
22
1.1 椅子与坐的关系
椅类家具
【坐】 椅子首先满足“坐”的功能 如在公共场所中使用时，更多的是要考虑短暂休息使 用；如在家庭中使用时，除了要考虑休息外，更多的 是考虑使用的舒适程度。
【舒适和外观】 设计目的明确
可编辑课件PPT
33
1. 2
设计椅子时应注意的事项
【受力点】 坐骨节点部位支撑
椅类家具
【坐面高度】 最重要因素之一
【靠背】 形状和尺寸适当
【椅子的高度】 坐位基准点
【姿势】 设计时，采用争取姿势
【更改坐姿】
人体经常活动，坐姿
自由变换（正常坐和双
腿交叠坐）
可编辑课件PPT
可编辑课件PPT
1199
2. 1
床与睡躺的关系
【睡眠】 1/3时间
床类家具
【垫层的柔软性和弹性】 支撑人体的器物，保持人体的正确卧姿。 仰卧时，占体重33%和44%的胸部和臀部就会下沉
可编辑课件PPT
2200

人体工程学与家具设计 ppt课件

人体工程学与家具设计 ppt课件
位置，姿势的变换和人体移动所占用的空间构 成了人体活动空间。
15
第四节 人体与家具
1 工作面的高度
工作面的高度取决于人工作时身体姿势的重要因素。不正 确的工作面高度将影响人的姿势，引起身体的不适，降低 工作效率。 为有效提高工作速度和精确度，考虑‘疲劳’和‘单调’的人性 因素，提出最佳的工作面高度是在人的肘下50毫米，这个 数据是根据生产效率和工作人员的生理情况两个方面因素 确定的。
1 减轻腿部肌肉的负担 2 防止不自然的躯体姿势 3 减低人的能耗 4 减轻血液循环的负担
不正确的坐姿和不适和的坐椅都会影响人体健康。
18
坐椅的尺寸设计 ：
由于椅子用途不同，人与人的尺寸，比例互不相同，坐椅的尺寸设 计根据不同的用途采用不同的取值。
A 餐椅-------- 餐椅是人们使用时间短，相对简单的品种。
14
7 人体活动
肢体活动范围：人体尺寸无论是结构尺寸还是功能尺寸，均为
静态尺寸，而在实际生活中，人体总是处于运动 状态，需要一定的活动范围。
作业域：由肢体活动的角度和肢体的长度组成的活动空间，是人在
某种姿势下肢体所能触及的空间范围。
作业空间：由作业域扩展到人-机系统的全体所需的最小空间。
人体的活动空间 ：人在空间中本身也会随着活动的需要而移动
A 构造尺寸—静态人体尺寸 是人体处于固定的标准状态下测量的，主要为人体各种装具设备提 数据。
常用的10项构造尺寸： 身高/体重/坐高/臀部至漆盖长度/臀部的高度/ 漆盖高度/漆弯高度/ 大腿厚度/臀部至漆弯长度/肘间宽度。
B 功能尺寸—动态人体尺寸 是人在进行某种功能活动时肢体所能达到的空间范围。在动态的人体 状态下测量，是由关节的活动，转动所产生的角度与肢体的长度协调 产生的范围尺寸，主要对解决带有空间范围，位置的问题提供数据。

人体工程学-人体工程学与家具培训课件

人体工程学-人体工程学与家具培训课件
1600+1580+1650+1660+1750+1670+1700
平均值=
7
≈ 1658.6 mm
人
体
方差
工
程
学
与
描述测量数据在中心位置(均值)上波动程度差异的值叫均方差，通
家
常称为方差。方差表明样本的测量值是变量，既趋向均值而又在一
具
定范围内波动。对于均值为x的n个样本测量值：x1,x2,...xn,其方 差s2的定义为：
人
体
人体测量的主要仪器
工 程
学
与
家
具
1. 人体测高仪 2. 人体测量用直角规 3. 人体测量用弯角规
人体测高仪
国标GB 5704．1—85是人体测高仪
的技术标准，该测高仪适用于读数值 为1mm；测量范围为0一1996mm人体高 度尺寸的测量。标准中所规定的人体 测高仪由直尺1、固定尺座2、活动尺 座3、弯尺4、主尺扦5和底层6组成， 如图2—3所示。
人体工程学-人体工程学与家具 培训课件
人体工程学
01
绪论
人体工程学由来与发展
人体工程学相关学科
人与环境
人与环境的交互作用 人的行为与环境
03
05
人体工程学与家具
建筑类家具设计 人体类家具设计
02
人体工程学研究内容
人体工程学内容 人体测量数据、方法、应用
04
人体工程学与室内设计
室内空间分类 人体工程学与室内设计
人
测量基准面
体 工
程
学
与
家
具
A. 三 轴
B. 矢状面
C. 正中矢状面
D. 冠状面

人体工程学与室内设计ppt课件

人体工程学与室内设计ppt课件
1100mm，六人1100-1250mm，八人1300mm，十人l500mm， 十二人1800mm。 (4) 方餐桌尺寸：二人700×850，四人1350×850，八人2250×850， (5) 餐桌转盘直径；700—800。餐桌间距：(其中座椅占500)应大于 500mm。 (7) 主通道宽：1200—1300。内部工作道宽：600—900。 (9) 酒吧台高：900—l050，宽500。(10) 酒吧凳高；600一750。
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
六、卧室
2 如果把床斜放在角落里，要留出多大空间？
360*360厘米，这是适合于较大卧室的摆放 方法，可以根据床头后面墙角空地的大小在 拜访一个储物柜。 3 两张并排摆放的床之间的距离应该有多远？ 90厘米，两张床之间除了能放下两个床头柜以外， 还应该能让两个人自由走动。当然床的外侧也不 例外，这样才能方便的清洁地板和整理床上用品。
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去
四、餐厅
6.吊灯和桌面之间最合适的距离应该是多少？ 700mm
这是能使桌面得到完整的、均匀照射的理想距离。
(1) 餐桌高：750—790mm。(2) 餐椅高；450—500mm。 (3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人
在室内设计中最主要的内容是： 1、 人体尺寸；2、 人体作业域；3、 家具设备
常见尺寸；4、 建筑尺度规范5、 视觉心理和 空间。
火灾袭来时要迅速疏散逃生，不可蜂 拥而出 或留恋 财物， 要当机 立断， 披上浸 湿的衣 服或裹 上湿毛 毯、湿 被褥勇 敢地冲 出去

人体工程学与家具功能设计-PPT课件

人体工程学与家具功能设计-PPT课件


人体生理机能与家具设计的关系
一、人体基本知识 家具设计首先要研究家具与人体的关系，要了解人体 的构造及构成人体活动的主要组织系统。 人体是由骨骼系统、肌肉系统、消化系统、血液循环 系统、呼吸系统、泌尿系统、内分泌系统、神经系统、感 觉系统等组成。这些系统像一台机器那样互相配合、相互 制约地共同维持着人的生命和完成人体的活动，在这些组 织系统中与家具设计有密切关联的是骨骼系统、骨肉系统、 感觉系统和神经系统。
坐深： 380-420mm 坐宽：不小于380mm
坐面倾斜度：斜角度为3 ～5 度
椅靠背： 400-450mm 扶手高度： 200-250mm
坐面形状及其垫性：坐面形状一般来就期望与人坐姿时大腿
及臀部与坐面承压时形成的状态吻合
2、卧具的基本尺度与要求

床宽：700mm至1300mm变化时，作为单人床使用
国家标准GB3226-82规定：
双柜写字台宽为：1200-1400mm；深为：600-750mm; 单柜写字台宽为：900-1200mm；深为：510-600mm; 宽度级差为100mm;深度级差为50mm;一般批量生产的单件
产品均按标准选定尺寸，但对组合柜中的写字台和特殊用途 的台面尺寸，不受此限制。 餐桌与会议桌的桌面尺寸以人均占周边长为准进行设计。一 般人均占桌周边长为550-580mm，较舒适的长度为600750mm。
三、人体尺度 家具设计最主要的依据是人体尺度，如人体站立的基本高 度，伸手最大的活动范围，坐姿时的下腿高度和上腿的长度及 上身的活动范围，睡姿时的人体宽度、长度及翻身的范围等等 都与家具尺寸有着密切的关系。因此学习家具设计，必须首先 了解人体各部位固有的基本尺度。 在我国，由于幅员辽阔，人口众多，人体尺度随年龄、性别、 地区的不同而有所变化，同时随着时代的进步、人们生活水平 的提高，人体尺度也在发生变化，因此我们只能采用平均值作 为设计时的相对尺度依据，而且也不可能依此作绝对标准尺度， 因为一个家具服务的对象是多元的，一张坐椅可能被个子较高 的男人使用，也可能被个子较矮的女人使用。 因此对尺度的理解是既要有尺度，离开了人体尺度就无从着 手设计家具，但对尺度也要有辩证的观点，它具有一定的灵活 性。

人体工程学之床具设计.ppt

人体工程学之床具设计.ppt
• 健康的人站立时，脊椎骨的ｓ形弯曲一般为４ｃｍ～６ｃｍ；上面已 经分析了Ｗ形睡姿是不１１然的，难以安眠，因为站立时人体脊柱是 最自然的姿势，此时脊柱呈ｓ形．睡眠感到舒适时的脊柱弯曲相当于 它的１／２，即２ｃｍ一３ｃｍ，坐在沙发或汽车座椅上时，ｌｃ ｍ～
• １．５ｃｍ时最舒适。
睡眠姿势
睡眠深度与时间
• 在水平方向支撑身体感觉上好像是很简单的一件事，而实际上要处理 好，确是相当困难的。人体上半身分头、胸和肩部。站立时．以上三 部分的重力方向基本是重合的。一般认为，把站立时的姿势原样不动 的由背面支撑，面朝上倒下，就能得到好的床，但实际上却不是这样， 肚子向上突起睡眠是很闲难的。我们从制造寝具的方＿哂来讲，是需 要相当难的技术．理由是要使支撑面过硬．可以保证正确的睡眠姿 势．但肌肉会疼痛．无法入睡；要使支撑断过软，肌肉会舒适，而睡 眠姿势不合适，人体脊柱呈ｗ形弯曲，以致造成睡眠不好/
站与卧的脊背的形状差异
1.2 卧姿体压分布与卧感
• 体压分布与床垫垫性 • 体压分布与卧姿 • 合理的体压分布
体压分布与卧姿
1.3 卧姿与床垫的硬度
• 卧姿与硬度关系 • 床垫弹性结构的三层模式 • 床垫的弹性系数
人体卧姿与背部等高线
人体的仰卧下沉曲线
床的三层结构模式
床垫弹性分布与仰卧时人体的下沉量
• 床高 • 单层床 • 双层床 ：底层：小于等于420mm；层间静高：大于 等于950mm（GB3328-82）
床的垫性与翻身的关系
床宽与睡眠深度
4 床具设计实例
• 双人床 • 双层床 • 单人床 • 沙发床 • 折叠床
床具设计实例
•
这是一款专为阁楼式
房间设计的地台式落地床,
在床的两侧特加了夜间照

人体工程学与家具功能设计ppt课件

人体工程学与家具功能设计ppt课件

）
2、 坐：当人体站立过久时，他就需要坐下
动
来休息，另外人们的活动和工作也有相当大
作
的部分是坐着进行的，因此需要更多地研究
形
人坐着活动时骨骼和肌肉的关系。
态
3、 卧：卧的姿态是人希望得到最好的休息
状态，不管站立和坐，人的脊椎骨骼和骨肉
总是受到压迫和处于一定的收缩状态，卧的
姿态，才能使脊椎骨骼的受压状态得到真正
家具功能设计与人体工 程学
目 录
一、人体基本知识 二、人体基本动作 三、人体尺度 四、人体生理机能与家具的
关系
家具不仅要在基本的功能上满足人类的要求， 同时还应利于人的生理与心理健康。从某种意 义上来讲，设计家具就是设计生活，这里包含 着两层含义，一是：生活途径，二是：舒适性。
要实现这一目标就需要对人类行为与家具的使 用特性做科学的分析。
人的活动中由于肌肉与韧带的收缩运动， 会对骨骼系统血液循环系统和神经组织产 生巨大的拉力。
睡眠被有些富有想象力的人称为生活的 “蓄电池”
家具既影响到整体环境的效果同时也有其
三：良好的作息条件
根据作息原理，我们不难总结出良好的作 息条件，以作为家具功能设计的准则
（1）休息时应使静疲劳强度降至最低，让 各部分肌肉充分放松。同时使支撑人体的 压力得以均匀分布，以减少单位面积的受 力密度。
人体工学的理论是我们进行家具功能设计的科 学依据。对人体工学的理解不应是狭义的，狭 义人体工学主要侧重于人体尺度的测量，尽管 这是重要而又必不可少的，但对于家具设计而 言是不够的，以人的整个生理心理为目标，进 行动态研究的广义上的人体工学应成为家具功 能设计的指针，由此所作出的设计才是有生命
以上这些要素（安全性，空间大小，家具 尺度，家具的功能性，舒适性，以及外在 的感觉特性）将有室内的家具环境及设施 来加以确立与保障，从而以此满足人类生 理与心理的需求）

第六章人机工程学与家具设计课件

第六章人机工程学与家具设计课件

年龄分组 白分
测量 位数 项目
1.1身高 1.2体重（kg）
1.3上臂长 1.4前臂长 1.5大腿长 1.6小腿长
2.1眼高 2.2肩高 2.3肘高 2.4手功能高 2.5会阴高 2.6胫骨点高 3.1坐高 3.2坐姿颈椎点高 3.3坐姿眼高 3.4坐姿肩高 3.5坐姿肘高 3.6坐姿大腿厚 3.7坐姿膝高 3.8小腿加足高 3.9坐深 3.10臀膝距 3.11坐姿下肢长 4.1胸宽 4.2胸厚 4.3肩宽 4.4最大肩宽 4.5臀宽 4.6坐姿臀宽 4.7坐姿两肘间宽 4.8胸围 4.9腰围 4.10臀围
99
1814 83 349 268 523 419 1705 1494 1128 828 887 498 979 719 868 659 312 160 549 463 510 613 1096 331 261 415 486 346 369 518 1018 960 1009
1
1449 39 252 185 387 300 1337 1166 873 630 648 363 789 563 678 504 201 107 410 331 388 481 826 219 159 304 347 275 295 326 717 622 795
人体尺寸是家具功能设计的基础。面向全国的家具设计依据的人 体尺寸见表6-1所示。面向区域或其他国家的家具应参考相应人体 测量资料。
图6-3 不同国家人体尺寸差异
四、 家具分类

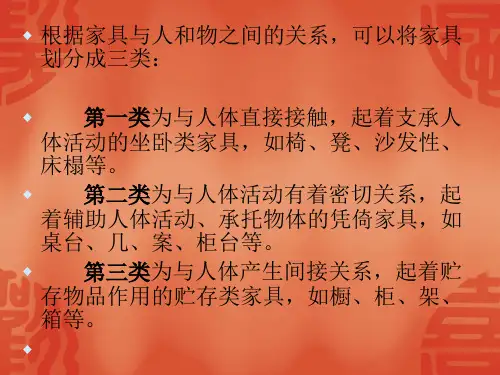

根据家具与人和物之间的关系，可以将家具划分成以下三类：
第一类为与人体直接接触，起着支承人体活动的坐卧类家具，如 椅、凳、沙发性、床榻等。
人体工程学的内容包含着生理与心理两方面内容，从生理角度看， 主要研究依靠人体的结构尺寸，找出与设计物的比例关系，根据 人体结构的基本参数进行各领域的设计活动，满足人们的物质需 求；从心理角度看，研究色彩、线条、空间、形状、声音、气味、 肌理等客观因素对人的感情、运动、意志、行为等方面的影响， 从而在具体的设计中注意造型、色彩、环境等因素，达到更科学、 更合理，满足人们的精神需求。

【优】人体工程学与卧具设计PPT资料

【优】人体工程学与卧具设计PPT资料

床长：国家标准GB3328-82规定,成人用床床面净长为1920、 1970、 、2120mm。
对于宾馆的公用床，一般脚部不设床架，便于特高人体的客人需要， 可以加接脚凳。
床面高：即床面距地高度。一般与椅凳座一致，使床面具有坐卧的功 能。一般床面高在400-500mm之间为宜。
双层床: 层间净高必须保证下铺使用者在就寝和起床时有足够的动作空 间，但又不能过高，过高会造成上层床的空间不足。按国家标准GB332882规定，双层床的底床铺面离地面高度不大于420mm，层间净高不小于 950mm。
6:00 8小时
1000~1200 1350~1500~1800~2000
（1）卧姿时的人体结构特征
当人躺下时，各部分重量相互平等垂直向下，并且由于各体块的 重量不同，其各部位的下沉量也不同。因此，床的设计好坏，以 能否消除人的疲劳为准则。即床的尺度及床的软硬度需适应支承 人体卧姿，使人体处于最佳的休息状态。
按国家标准GB3328-82规定，双层床的底床铺面离地面高度不大于420mm，层间净高不小于950mm。
凡未列入标准的家具，在设计时，应尽可能地参照相类似的标准家具的尺寸。
双层床: 层间净高必须保证下铺使用者在就寝和起床时有足够的动作空间，但又不能过高，过高会造成上层床的空间不足。
22:00
6:00 8小时
6:00 8小时
1、卧具的基本尺度与要求 22:00
6:00 8小时
1、卧具的基本尺度与要求 22:00
6:00 8小时
1、卧具的基本尺度与要求 2具的基本尺度与要求 22:00
6:00 8小时
1、卧具的基本尺度与要求 22:00
6:00 8小时
1、卧具的基本尺度与要求 22:00
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
构 模 式
21
5.1.1 卧姿与睡眠
1) 睡眠姿势 2) 睡眠规律 3) 卧姿人体脊柱形态
22
床垫的幅面
• 床宽
• W=1.5-2.5肩宽 • GB3328-82：单人床：W=800；900；1000mm • 双人床：W=1200；1350；1500 mm
• 床长
• L=H+C1+C2 • L=1920（GB3328-82）
• 床高
• 单层床 • 双层床 ：底层：小于等于420mm；层间静高：大于等于
950mm（GB3328-82）
23
床宽与睡眠深度
24
床的尺寸
25
这是一款专为阁楼式房间设计的地台式落地床,在床 的两侧特加了夜间照明的侧灯,方便了用户在夜间的行动. 以人体工程学理论为指导设计，特有的105度靠背可让你 很舒适的靠在床上,在加上旋转的床头柜可以方便您在床 上书写及进行一些活动.是家具生活的极佳选择。
5
5.1.2 卧姿体压分布与卧感
• 体压分布与床垫垫性 • 体压分布与卧姿 • 合理的体压分布
6
5.1.3 卧姿与床垫的硬度
• 卧姿与硬度关系 • 床垫弹性结构的三层模式 • 床垫的弹性系数
7
5.2 床 的 尺 度
• 床幅 • 床高
8
睡 眠 深 度 与 时 间
9
睡 眠 姿 势
10
站 与 卧 的 脊 背 的 形 状 差 异
• 床具基本构成（床垫，床靠，床头柜） • 床具的功能（睡眠；座；储物；装饰功
能）
3
5.3 床具设计内容及功能尺寸
• 床垫设计
• 床垫的垫性设计 • 床垫的高度 • 床垫的幅面
• 床靠设计
• 床靠的形态与尺寸 • 床靠的材料与垫性
• 床头柜设计
• 形态与尺寸
4
5.4 床具设计实例
• 双人床 • 双层床 • 单人床 • 沙发床 • 折叠床

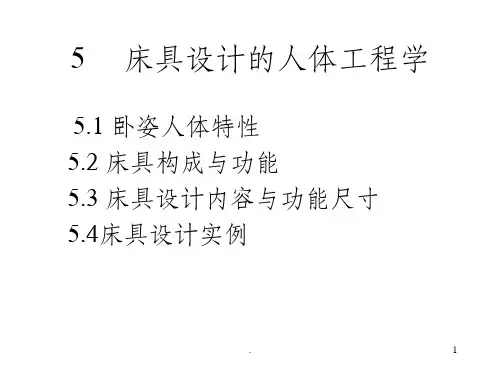

5 床具设计的人体工程学
5.1 卧姿人体特性 5.2 床具构成与功能 5.3 床具设计内容与功能尺寸 5.4床具设计实例
1
5.1 卧姿人体特性
5.1.1 卧姿与睡眠 5.1.2 卧姿体压分布与卧感 5.1.3 睡眠深度与床宽尺寸
2
5.2 床具构成与功能
• 床具种类（单人；双人，单层，双层； 折叠床，沙发床）
11
床 宽 与 睡 眠 时 的 翻 身 面 积
12
床宽与睡眠深度
13
人 体 卧 姿 与 背 部 等 高 线
14
卧 姿 体 压 分 布
15
床垫 弹性 分布 与仰 卧时 人体 的下 沉量
16
床 具 的 长 度
17
优 劣 对 比
18
床 的 垫 性 与 翻 身 的 关 系
19
人 体 的 仰 卧 下 沉 曲 线
