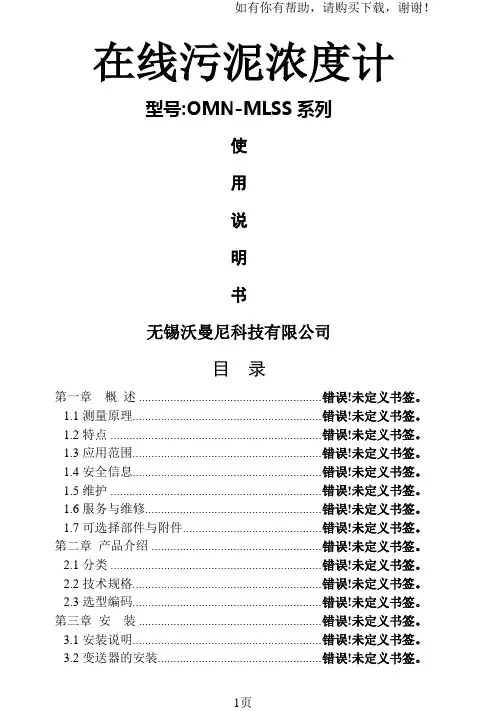

如有你有帮助，请购买下载，谢谢！在线污泥浓度计型号:OMN-MLSS系列使用说明书无锡沃曼尼科技有限公司目录第一章概述 ....................................................... 错误！未定义书签。
1.1测量原理......................................................... 错误！未定义书签。
1.2特点 ................................................................ 错误！未定义书签。
1.3应用范围......................................................... 错误！未定义书签。
1.4安全信息......................................................... 错误！未定义书签。
1.5维护 ................................................................ 错误！未定义书签。
1.6服务与维修..................................................... 错误！未定义书签。
1.7可选择部件与附件......................................... 错误！未定义书签。
第二章产品介绍 ................................................... 错误！未定义书签。
2.1分类 ................................................................ 错误！未定义书签。
2.2技术规格......................................................... 错误！未定义书签。

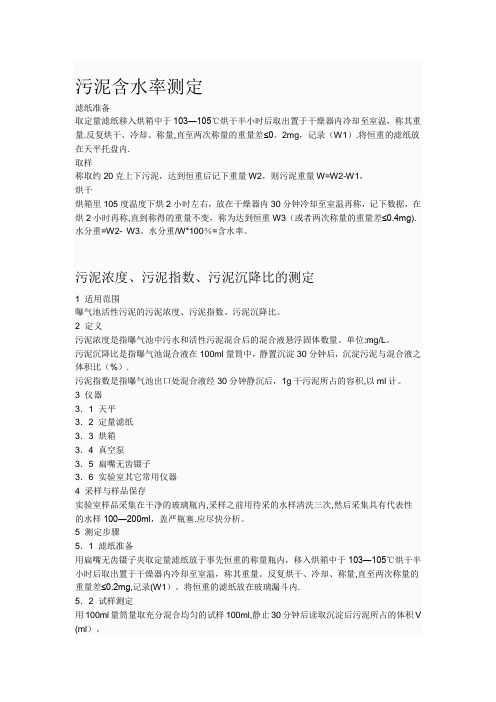

污泥含水率测定滤纸准备取定量滤纸移入烘箱中于103―105℃烘干半小时后取出置于干燥器内冷却至室温，称其重量.反复烘干、冷却、称量,直至两次称量的重量差≤0。
2mg，记录（W1）.将恒重的滤纸放在天平托盘内.取样称取约20克上下污泥，达到恒重后记下重量W2，则污泥重量W=W2-W1，烘干烘箱里105度温度下烘2小时左右，放在干燥器内30分钟冷却至室温再称，记下数据，在烘2小时再称,直到称得的重量不变，称为达到恒重W3（或者两次称量的重量差≤0.4mg).水分重=W2- W3。
水分重/W*100％=含水率。
污泥浓度、污泥指数、污泥沉降比的测定1 适用范围曝气池活性污泥的污泥浓度、污泥指数、污泥沉降比。
2 定义污泥浓度是指曝气池中污水和活性污泥混合后的混合液悬浮固体数量。
单位:mg/L。
污泥沉降比是指曝气池混合液在100ml量筒中，静置沉淀30分钟后，沉淀污泥与混合液之体积比（%）.污泥指数是指曝气池出口处混合液经30分钟静沉后，1g干污泥所占的容积,以ml计。
3 仪器3．1 天平3．2 定量滤纸3．3 烘箱3．4 真空泵3．5 扁嘴无齿镊子3．6 实验室其它常用仪器4 采样与样品保存实验室样品采集在干净的玻璃瓶内,采样之前用待采的水样清洗三次,然后采集具有代表性的水样100―200ml，盖严瓶塞.应尽快分析。
5 测定步骤5．1 滤纸准备用扁嘴无齿镊子夹取定量滤纸放于事先恒重的称量瓶内，移入烘箱中于103―105℃烘干半小时后取出置于干燥器内冷却至室温，称其重量。
反复烘干、冷却、称量,直至两次称量的重量差≤0.2mg,记录(W1）。
将恒重的滤纸放在玻璃漏斗内.5．2 试样测定用100ml量筒量取充分混合均匀的试样100ml,静止30分钟后读取沉淀后污泥所占的体积V (ml）。
倾去上述量筒中清液，用准备好的滤纸进行过滤量筒中的污泥，并用少量蒸馏水冲洗量筒,合并滤液。
（为提高过滤速度,应采用真空泵进行抽滤。
前言非常感谢您选择本公司仪器！在使用本产品前，请详细阅读本说明书，请遵守本说明书操作规程及注意事项，并保存以供参考。
◆由于不遵守本说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。
请妥善保管好所有文件。
如有疑问，请联系我公司售后服务部门。
◆如果您需要电子版说明书，请登陆本公司网站下载，或拨打服务热线，联系我公司售后服务部门。
◆在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏，请联系我公司售后服务部门，并保留包装物，以便寄回处理。
◆当仪器发生故障，请勿自行修理，请联系我公司售后服务部门。
◆本说明书适用于V4.00系列的产品版本。
以下标识将会在本手册或者仪器上出现：注意保险丝接地端公司简介大连因斯特科技有限公司是专注于自动化领域的仪器仪表设计、制造、销售、安装、售后服务为一体的现代化高新技术企业，公司与国内外知名仪表企业精诚合作，采用进口原件研制生产具有国内领先、国际先进的自控仪表产品，开发“因斯特”品牌系列分析、流量、液位、压力等在线监测产品，长期与国外诸多知名仪表企业进行技术交流合作，产品不但性能品质过硬，还融入了符合中国思维模式的操作菜单界面。
产品不断更新换代，自投入市场以来，广泛应用于自来水、污水处理、石油、化工、电力、冶金、环保、制药等行业，得到了广大用户的一致好评。
公司拥有高级职称技术人员十余名，并长期与大连工业大学等高校合作，为企业不断输入技术、销售等多方面人才，确保满足不同客户的服务需求。
公司自主研发、生产、营销：PH计、ORP仪、化学膜溶解氧（DO）、荧光法溶解氧(DO)、浊度计(SS)、余氯检测仪、电导率、光电污泥浓度计(MLSS)、超声波污泥浓度计、超声波泥水界面仪、超声波液位计、超声波液位差计、超声波明渠流量计、电磁流量计（DN15-DN2000）、超声波流量计、COD 在线监测仪、氨氮在线监测仪、总磷（TP）在线监测仪、总氮（TN）在线监测仪、总磷总氮一体机、六价铬在线检测仪、总铜在线分析仪、总镍在线分析仪、总铬在线分析仪、总镉在线分析仪、总砷在线分析仪、总铅在线分析仪、总汞在线分析仪、总锰在线分析仪、挥发酚在线分析仪、氰化物在线分析仪、氟化物在线分析仪。

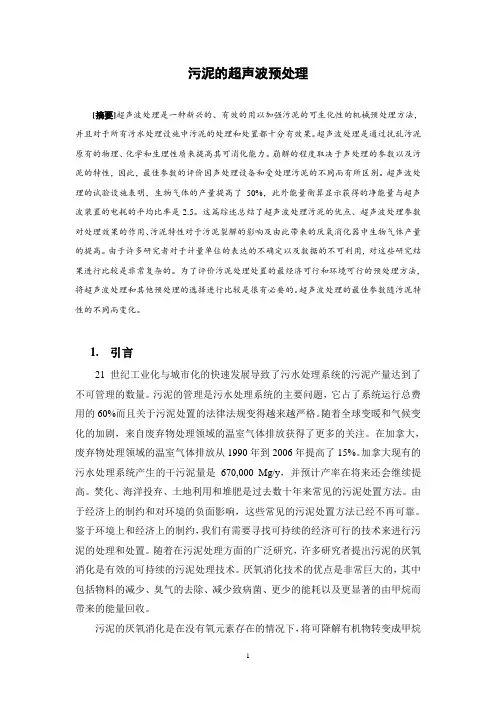

污泥的超声波预处理[摘要]超声波处理是一种新兴的、有效的用以加强污泥的可生化性的机械预处理方法，并且对于所有污水处理设施中污泥的处理和处置都十分有效果。
超声波处理是通过扰乱污泥原有的物理、化学和生理性质来提高其可消化能力。
崩解的程度取决于声处理的参数以及污泥的特性，因此，最佳参数的评价因声处理设备和受处理污泥的不同而有所区别。
超声波处理的试验设施表明，生物气体的产量提高了50%，此外能量衡算显示获得的净能量与超声波装置的电耗的平均比率是2.5。
这篇综述总结了超声波处理污泥的优点、超声波处理参数对处理效果的作用、污泥特性对于污泥裂解的影响及由此带来的厌氧消化器中生物气体产量的提高。
由于许多研究者对于计量单位的表达的不确定以及数据的不可利用，对这些研究结果进行比较是非常复杂的。
为了评价污泥处理处置的最经济可行和环境可行的预处理方法，将超声波处理和其他预处理的选择进行比较是很有必要的。
超声波处理的最佳参数随污泥特性的不同而变化。
1.引言21世纪工业化与城市化的快速发展导致了污水处理系统的污泥产量达到了不可管理的数量。
污泥的管理是污水处理系统的主要问题，它占了系统运行总费用的60%而且关于污泥处置的法律法规变得越来越严格。
随着全球变暖和气候变化的加剧，来自废弃物处理领域的温室气体排放获得了更多的关注。
在加拿大，废弃物处理领域的温室气体排放从1990年到2006年提高了15%。
加拿大现有的污水处理系统产生的干污泥量是670,000 Mg/y，并预计产率在将来还会继续提高。
焚化、海洋投弃、土地利用和堆肥是过去数十年来常见的污泥处置方法。
由于经济上的制约和对环境的负面影响，这些常见的污泥处置方法已经不再可靠。
鉴于环境上和经济上的制约，我们有需要寻找可持续的经济可行的技术来进行污泥的处理和处置。
随着在污泥处理方面的广泛研究，许多研究者提出污泥的厌氧消化是有效的可持续的污泥处理技术。
厌氧消化技术的优点是非常巨大的，其中包括物料的减少、臭气的去除、减少致病菌、更少的能耗以及更显著的由甲烷而带来的能量回收。

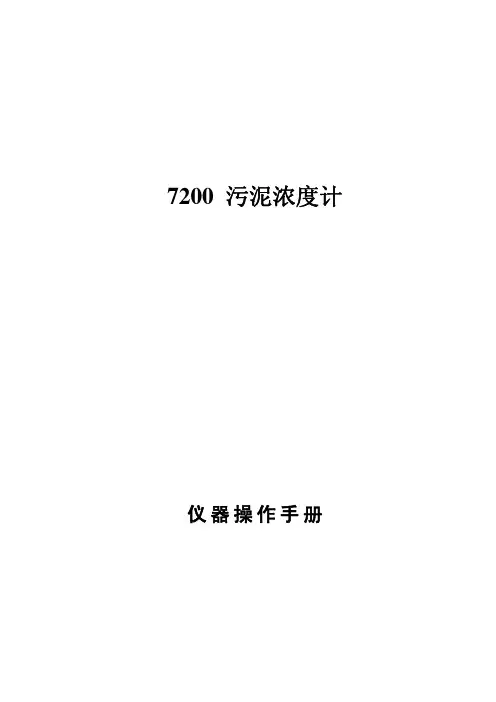

7200 污泥浓度计仪器操作手册重要安全信息请阅读和遵守下列各项：z主电源接线端子在分析控制器的里面，不小心会造成危害。
当要进入此区域之前，请切断电源。
控制器面板电路板仅有低电压,在处理时对人体无危害。
z当进行接线及维修时，建议在尚未通电的情形下进行。
z无论何时当控制器的安全性遭质疑时，立即切断控制器的电源以确保及避免不当的操作。
例如有下列不安全状况发生：A．控制器出现目视可见的损坏B．控制器有进水现象或表面有凝结水C．控制器在温度高于70℃的环境中存放了较长时间z安装与调试控制器人员必需仔细阅读仪器操作手册后方可进行。
保证德国西珂曼（香港）股份有限公司保证7200污泥浓度计分析控制器自出厂之日起的一年（12个月）内享有免费的材料和人工保修。
如果仪器损坏发生的时间已超出保证期，或者德国西珂曼（香港）股份有限公司认为仪器的破损或毁坏属于不当使用、缺乏维护、不当安装、不当改装、不正常的环境条件等，都将不适用本保证条款。
在本保证的规定下，德国西珂曼（香港）股份有限公司的义务仅限于视具体情况对本产品提供更换或者修理。
产品在被接受进行更换或者修理之前必须进行彻底的清洗，去除任何沾附的化学物质。
德国西珂曼（香港）股份有限公司的义务不应超过产品本身的价格。
在任何情况下德国西珂曼（香港）股份有限公司都没有义务承担由偶发事件或其后续原因所造成的损坏，不管对人还是对物。
德国西珂曼（香港）股份有限公司没有义务承担任何其它的损失、毁坏或者其它各种花费，包括：由于安装、使用本产品或者本产品不合用所造成的经济损失。
目录第一部分介绍第1章总论 (6)1.1.1 功能说明 (6)1.1.2 防电磁波及高频干扰 (7)1.1.3 模组式结构 (7)1.1.4 保留各项功能 (7)1.1.5 控制器序号 (7)第2章规格说明 (8)第二部分安装第1章开箱 (9)第2章安装条件 (9)2.2.1 安装位置 (9)2.2.2 安装方法 (10)2.2.3 传感器的连接 (11)第3章电气连接 (12)第4章菜单明细 (13)第5章用户界面 (16)第三部分操作第1章系统设置 (18)3.1.1 设置密码（访问权限） (18)3.1.2 设置日期/时间 (19)3.1.3 语言选择 (19)3.1.4 恢复配置 (19)3.1.5 软件版本 (20)第2章显示设定 (21)3.2.1 采样速率 (21)3.2.2 浓度单位 (21)第3章校准设定 (22)3.3.1 校准零点 (22)3.3.2 校准2g/L (23)3.3.3 现场校准 (23)第4章补偿设置 (24)第5章配置选项 (24)3.5.1 配置继电器 (24)3.5.2 电流输出类型 (24)3.5.3 背光选择 (25)3.5.4 清洗设置 (25)第6章浓度设定组 (26)3.6.1 警报设置 (26)3.6.2 电流设置 (27)第7章通讯设置 (28)3.7.1 波特率选择 (28)3.7.2 检验位选择 (28)3.7.3 停止位选择 (28)3.7.4 网络节点 (28)3.7.5 通信协议 (29)3.7.6 打印模式 (30)第8章历史记录 (30)3.8.1 总点数信息 (30)3.8.2 记录间隔设定 (30)3.8.3 数据查询点 (31)3.8.4 打印数据 (31)第9章服务项 (32)3.9.1 电流一20.0mA校准 (32)3.9.2 继电器一测试 (32)3.9.3 存储器清除 (32)3.9.4 发射电流设定 (32)3.9.5 背光校准 (32)第四部分故障检修附录 (34)1. 控制器出厂配置值 (34)第一部分介绍第1章总论1.1.1 功能说明A、输入控制器只适用专用电极（定货时请特别指出）。

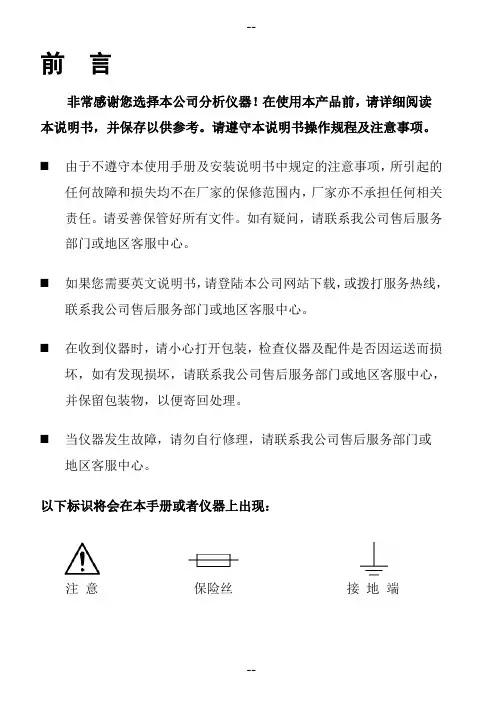

前言非常感谢您选择本公司分析仪器！在使用本产品前，请详细阅读本说明书，并保存以供参考。
请遵守本说明书操作规程及注意事项。
⏹由于不遵守本使用手册及安装说明书中规定的注意事项，所引起的任何故障和损失均不在厂家的保修范围内，厂家亦不承担任何相关责任。
请妥善保管好所有文件。
如有疑问，请联系我公司售后服务部门或地区客服中心。
⏹如果您需要英文说明书，请登陆本公司网站下载，或拨打服务热线，联系我公司售后服务部门或地区客服中心。
⏹在收到仪器时，请小心打开包装，检查仪器及配件是否因运送而损坏，如有发现损坏，请联系我公司售后服务部门或地区客服中心，并保留包装物，以便寄回处理。
⏹当仪器发生故障，请勿自行修理，请联系我公司售后服务部门或地区客服中心。
以下标识将会在本手册或者仪器上出现：注意保险丝接地端目录第一章概述测量原理 (1)产品特点 (1)产品应用 (2)第二章产品变送器 (3)传感器 (3)第三章安装注意事项 (4)变送器安装 (6)传感器安装 (7)电气连接 (9)第四章调试控制面板 (11)菜单结构 (12)常规设置流程 (13)标定 (14)第五章维护变送器的维护 (17)传感器的维护 (17)第六章疑问 (18)一、概述测量原理超声波污泥浓度计利用水中固浮物对超声波的衰减，测量悬浮物浓度；超声波在污泥和悬浮物中的衰减与液体中的污泥和悬浮物的浓度有关，根据这一原理超声波污泥浓度计实现了污泥和悬浮物浓度的在线测量和监控。
产品特点适合不同种类液体中的污泥和悬浮物的测量。
现场标定简便。
可输出污泥浓度%或g/l，现场选择。
管段式为全不锈钢材质，耐腐蚀、抗沾附性更强。
管段式带喷嘴和采样阀，用于自清洗和采样标定。
浸没式传感器为不锈钢焊接结构防护等级 IP68 超宽液晶，棒图显示。
可选2点或3点标定，测量精度高。
输出电流值（4mA-20mA）与测量浓度值成比例。
用户可以自由设定继电器的触发值。
用户可以设定故障报警电流输出值。
中文菜单，操作简便。
设定参数存贮在EEPROM，断电也能长期保持。
时间显示，可设时间间隔自动记录浓度变化趋势线。
可选现场总线接口。
产品应用给水厂及污水处理厂：回流污泥、初沉池、二沉池、浓缩池、污泥脱水等。
工矿企业：洗煤厂、矿山、造纸、电力矿浆浓度、煤浆浓度、灰浆浓度、纸浆浓度等。
二、产品变送器传感器技术参数：测量范围：污泥：0~10%矿浆、泥沙、0~60%显示方式：LCD测量单位：g/L和%分辨率：0.05%精确度：±2.5%FS重复性：±1.0%功率：≤15 W模拟输出：4~20mA、负载750Ω开关输出：2个继电器、容量220V/ 2 A供电电源：AC220V±10%传感器：材质：316不锈钢线缆：屏蔽双绞线安装方式：浸没式、管段式和插入式过程连接：G3/4外螺纹介质压力：≤7.5 bar 信号线缆：10m（标配）可延长防护等级：IP68 工作温度：0~60℃三、安装注意事项仪器应选择安装在室内或有防护装置的位置，周围不得放置易燃易爆的物品。
仪器安装位置应选择便于用户及安装维护人员阅读、使用、维护及检修的地方。
所有电力和管道连接必须符合国家和地方标准。
仪表电源前端必须安装绝缘开关或者电路切断开关。
为了安全和避免外部信号对仪器造成干扰，仪表电源线应接在相应规格、带有地线标志、符合电器标准的插座内，且地线须确保良好接地。
仪器的内部电路详见接线图，电压和功率的额定值详见产品上的铭牌，用户电源容量必须满足仪器使用的要求。
变送器安装注意事项：避免变送器受阳光直射、避免变送器发生震动、避免雨淋；应将变送器安装在稍高于操作者平视位置，便于操作者浏览面板或进行控制操作；为变送器箱体的开启和维护留出足够的空间。
传感器安装注意事项：将传感器安装在工艺的恰当位置，以保证获得具有代表性的测量结果。
将传感器安装在易于触及的位置，以方便对传感器进行定期清洁维护。
应避免将传感器安装在产生气泡聚集的位置，以防止干扰信号的产生；传感器应安装在避光的地点，防止自然光产生干扰。
将传感器安装在有代表性、工艺混合良好的取样点附近，传感器和取样点之间的距离推荐最大值不超过1.5m（5英尺）。
校准以及正常的使用过程中，进行取样实验室分析仪和仪器读数结果进行比较是有必要的。
不正确取样操作是导致测量数据有误的常见原因。
变送器安装外形尺寸主视图侧视图安装示意图安装紧固有两种安装变送器的方式：轨道安装和螺栓安装。
轨道安装：将变送器安装在固定好的轨道上，将固定卡扣卡紧即可。
螺栓安装：变送器背后有三个孔，尺寸如上图所示，其中上面的孔用于悬挂，下面两个孔用于螺栓固定。
传感器安装支架浸没式安装（池顶）安装方法：✧固定底座在池顶部适当位置打入两个M8钢制膨胀螺栓。
（尺寸见附录1）✧连接（如左图所示或见附录4）将传感器电缆依次穿过连接套管；将传感器的螺纹与连接套管的螺纹孔相接并拧紧且需密封处理；PP-R连接套管按顺序依次连接；✧安装将传感器放入被测液体下面约0.5至1米处，通过快速紧固器将支架固定在适当位置；固定电缆，电缆在套管前要有防水湾；防止雨水和其他物质顺着电缆进入安装管。
注意：在连接传感器与连接管时，请旋转连接管而不要旋转传感器，否则传感器的电缆有可能被损坏，同样在连接安装管与连接管时请旋转安装管。
插入式安装主要用于监测排泥管道中的污泥浓度。
管道和传感器全为不锈钢材质，传感器嵌在管道的两侧，管道中的污水流动对传感器有清洗作用，所以管道式探头几乎不用维护。
左图为管道传感器示意图。
为了获得最佳的性能，安装时应将管道式传感器靠近排泥口，保持污泥排放的液压压力以排除空气，在测量管的上游不能让污泥自由地沉积或通过离心泵带入空气。
安装位置应该保证管道传感器内部充满流体，左图为管道式安装示意图。
电气连接注意事项为了保证工作人员和仪表的安全，请按照如下顺序来完成电气连接： ◆ 传感器电缆连接◆ 4~20mA 、继电器连接 ◆ 220V 交流电缆连接◆ 确保接线正确后，安装变送器◆ 将220V 交流电缆与现场220V 交流电源相连仪表接线端子图G N D R x +R x -G N D T x +T x -m A +m A -L N P G N O 1C O M 1N O 2C O M 2端子功能描述四、调试控制面板前面板图及按键功能说明①MENU键，选择工作模式②SET键，执行工作和记忆设定数值③RUN键，进入运行模式，退出设置模式④UP键，增加数字⑤DOWN键，减少数字菜单结构通过MODE键输入密码后进入菜单，菜单是单级菜单，功能和相关参数如常规设置流程仪器安装完成后，操作人员按照如下顺序进行设置后即可正常工作：其它菜单可以使用默认的出厂设置，也可以根据实际情况进行相应设置。
如：滤波系数调整，小信号切除调整等。
继电器二关断设置单位设置量程设置继电器二开通设置 继电器一关断设置 继电器一开通设置第一点浓度值修正 第一点标定零点浓度值修正零点标定冲洗时间设置（可选） 历史趋势线采样间隔设置标定零点标定在出厂时已经标定过，用户只有在使用时间较长需要校准时才需要再次标定，零点标定的步骤如下：◆将传感器清洗干净，去除表面污垢；◆将传感器置于盛有清水的容器中。
◆等待仪表正常工作一段时间，仪表值显示稳定后，调至“17. 零点标定”处，按“SET”键进入“零点标定”界面；◆确认操作正确，请按“SET”键进行确定，此时仪表已经记录了清水中的值。
如误操作请按“RUN”键退出菜单。
◆正常情况零点标定的浓度值不需要修改，如果需要修改请将光标“*”调至“18.零点值修正”处。
◆按“SET”键进入“零点值修正”界面，通过“▼” 和“▲”键输入零点浓度值，按“SET”键保存数据并退出“零点值修正”界面。
备注：除零点标定外，不要进入“零点标定”和“零点值修正菜单”防止误操作。
五、维护变送器的维护传感器的维护自动清洗装置维护变送器因为使用的要求，安装位置和工作情况比较复杂，为了使变送器正常工作维护人员需要对变送器进行定期维护，维护时请注意如下事项：◆安装在室外请检查变送器安装箱体是否有漏水等现象；◆检查变送器的工作环境，如果温度超出变送器的工作范围，请采取相应措施，否则变送器可能损坏或减少使用寿命；◆清洁变送器的塑料外壳时，请使用软布和柔和的清洁剂清洁，注意不要让湿气进入变送器内部；◆检查变送器显示数据是否正常；◆检查变送器接线端子上的接线是否牢固，注意在拆卸接线盖前应先将220V交流电源断开。
为了获得最好的测量效果，传感器需要进行定期维护，维护时请注意如下事项：◆浸没式传感器需要清洗，请将自清洗时间间隔根据现场情况设置为2~20小时。
如果没有安装自清洗装置，请维护人员根据经验定期清洗传感器，确保传感器清洁；◆检查传感器的电缆，正常工作时电缆不应绷紧，否则容易使电缆内部电线断裂，导致传感器不能正常工作；◆检查传感器的外壳是否因腐蚀或其他原因受到损坏；有些工作环境，自清洗装置是必不可少的。
自动清洗装置维护时需要注意如下事项：◆检查自清洗装置的接线是否牢固可靠；◆检查自清洗装置的气流管道是否畅通；◆检查气泵的进气口是否畅通。
六、疑问1、为什么LCD显示不亮？答：仪表或液晶屏幕供电故障，检查电源是否连接、仪表保险丝是否烧断，面板接线排是否脱落。
2、为什么没有电流输出？答：可能是电源模块故障或接线故障，请检查电流输出接线是否正确。
注意：本仪表提供有源信号，无需外部提供电源。
3、为什么变送器输出电流与显示电流不符合？答：电流没有正确的校准，请重新对4mA与20mA输出进行校准。
4、为什么测量结果一直为0？答：测量结果为0时请察看是否是测量介质的浓度太小或标定错误，请检查标定信息，确保第一点标定值比零点标定值大。
5、为什么测量显示结果为满量程？答：可能是传感器粘污、损坏、标定错误或浓度值超过量程，请将传感器置于浓度较低的介质中，观察仪表是否正常工作，如果仪表工作正常，则说明测量介质的浓度可能超出量程或标定错误，需要重新标定即可。
6、为什么测量显示结果波动较大？答：传感器安装地点不好；电源接地不好。
并适当增大滤波系数。
