实验 金属相图[实验目的]1．学会用热分析法测绘Pb - Sn 二组分金属相图。
2．掌握热分析法的测量技术与有关测量温度的方法。
[基本原理]热分析法是先将体系加热熔融成一均匀液相，然后让体系缓慢冷却，并每隔一定时间读体系温度一次，将所得温度值对时间作图，所得曲线即为步冷曲线（如下图1）。
每一种组成的Pb - Sn 体系均可根据其步冷曲线找出相应的转折点和水平台温度，然后在温度-成分坐标上确定相应成分的转折温度和水平台的温度，最后将转折点和恒温点分别连接起来，即为相图（如下图2）。
图1 步冷曲线 图2 步冷曲线与相图[仪器结构]图1 加热装置 图2 测量装置仪器参数设置法：最高温度：C 350℃ 加热功率：P1 400W保温功率：P2 40W 报警时间：E1 30s 报警声音：n 0 按设置键：显示温度时就是退出了设置状态，可以进行实验。
[实验步骤]1．配制样品。
配制含锡量分别为20%，40%，61.9%，80%的铅-锡混合物各100g，装入4个样品管中，然后在样品管内插入玻璃套管(管中应有硅油，增加热传导系数)，并在样品上方盖一层石墨粉；2．将需加热的样品管放入一炉子中，将加热选择旋钮指向该加热炉（加热炉和选择旋钮上均有数字标号），并将测温传感器置于需加热的样品管中；3．设定具体需加热的温度，加热功率和保温功率，本实验中这些参数依次设定为350o C，400W, 40W，参数设定完成后, 按下“加热”键，即进入加热状态；4．当测量装置上的温度示值接近于330 O C时，可停止加热。
待样品熔化后，用玻璃套管小心搅拌样品；5．待温度降到需要记录的温度值时（比如305 C），可点击测量软件中的“开始实验”按钮，降温过程中，若降温速度太慢，可打开风扇；若降温速度太快，则可按“保温”键，适当增加加热量。
当温度降到平台以下，停止记录。
按照上述步骤，测定不同组成金属混合物的温度—时间曲线。
[数据处理]1．依实验数据绘制T-t步冷曲线，6根曲线绘制在同一张图上；2．依样品的组成和步冷曲线中转折点和平台的温度绘制出Pb-Sn的T-w金属相图；3．你所测得的Pb, Sn的熔点与教材（东北师大第90面）上的值的相对误差分别为:%, %.[问答题]金属相图的用途有哪些？----------------------------------------------------------------------------------------------------------------班级: 姓名: 学号: 实验日期: 分数: 教师:。

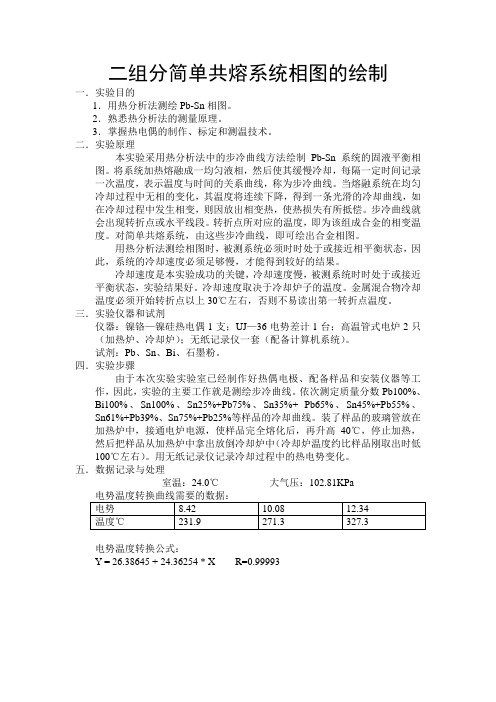

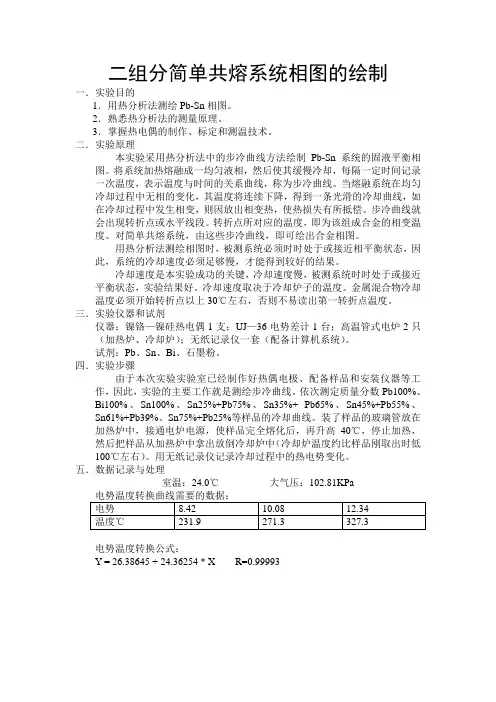

二组分简单共熔系统相图的绘制一．实验目的1．用热分析法测绘Pb-Sn相图。
2．熟悉热分析法的测量原理。
3．掌握热电偶的制作、标定和测温技术。
二．实验原理本实验采用热分析法中的步冷曲线方法绘制Pb-Sn系统的固液平衡相图。
将系统加热熔融成一均匀液相，然后使其缓慢冷却，每隔一定时间记录一次温度，表示温度与时间的关系曲线，称为步冷曲线。
当熔融系统在均匀冷却过程中无相的变化，其温度将连续下降，得到一条光滑的冷却曲线，如在冷却过程中发生相变，则因放出相变热，使热损失有所抵偿。
步冷曲线就会出现转折点或水平线段。
转折点所对应的温度，即为该组成合金的相变温度。
对简单共熔系统，由这些步冷曲线，即可绘出合金相图。
用热分析法测绘相图时，被测系统必须时时处于或接近相平衡状态，因此，系统的冷却速度必须足够慢，才能得到较好的结果。
冷却速度是本实验成功的关键，冷却速度慢，被测系统时时处于或接近平衡状态，实验结果好。
冷却速度取决于冷却炉子的温度。
金属混合物冷却温度必须开始转折点以上30℃左右，否则不易读出第一转折点温度。
三．实验仪器和试剂仪器：镍铬—镍硅热电偶1支；UJ—36电势差计1台；高温管式电炉2只（加热炉、冷却炉）；无纸记录仪一套（配备计算机系统）。
试剂：Pb、Sn、Bi、石墨粉。
四．实验步骤由于本次实验实验室已经制作好热偶电极、配备样品和安装仪器等工作，因此，实验的主要工作就是测绘步冷曲线。
依次测定质量分数Pb100%、Bi100%、Sn100%、Sn25%+Pb75%、Sn35%+ Pb65%、Sn45%+Pb55%、Sn61%+Pb39%、Sn75%+Pb25%等样品的冷却曲线。
装了样品的玻璃管放在加热炉中，接通电炉电源，使样品完全熔化后，再升高40℃，停止加热，然后把样品从加热炉中拿出放倒冷却炉中（冷却炉温度约比样品刚取出时低100℃左右）。
用无纸记录仪记录冷却过程中的热电势变化。
五．数据记录与处理室温：24.0℃大气压：102.81KPa电势温度转换公式：Y = 26.38645 + 24.36254 * X R=0.99993电势温度转换曲线：ζȵçÊÆ由以上电势温度转换曲线可以得到各个电势的温度数值。
实验五 金属相图1. 摘要最早研究Pb-Sn 熔点与组成关系是在19世纪20年代，在这类体系中所发现的 最低共熔组成被误认为是PbSn 3的化合物。
直至在Gibbs 推导出相律（1973~1976年间），继1886年Lechatelier Heney L 发现能够正确测量高温的铂-铂铑热电偶以后，奠定了热分析方法的基础。
现在，一般采用自动平衡记录仪或者电位差计测量温差电势，通过测定不同金属组成的合金熔融液的步冷曲线（简单热分析方法）绘制简单低共熔体系相图。
相律：关键词：低共熔点 三相线 相区 固熔体 2． 仪器与试剂暗丝管加热电炉 1只 调压变压器 1只 硬质玻璃样品管 6只 镍铬-镍硅热电偶（铠装） 2支 单笔自动平衡记录仪（或UJ-25型电位差计） 1台 冰水浴 铅（C.P ） 锡（C.P ） 铋（C.P ）（1）配制钝铅、纯锡以及含锡分别为20%、40%、61.9%、80%的样品管（各 管总量100克）（23．预习提问（1）什么叫步冷曲线，纯物和混合物的步冷曲线有何不同？（2）测定步冷曲线时应自何时开始记录数据或走纸为适宜？如何防止发生过冷现象？如有过冷发生，则相应相变点温度如何推求？（3）如何由步冷曲线绘制相图？出现固熔体的步冷曲线有何特征？（4）试述热电偶温度计的简单工作原理。
如何进行校正？（5）试述自动平衡记录仪的简单原理、使用及接线？4．操作加热使完全熔化后，轻轻搅匀，置热电偶于样品中部，注意加热惯性，控制缓慢升温超过熔点50C后冷却电炉调压，走纸，控制冷却速率为7~10C/min，直至最后折点以下均需注意热电偶的冷端为0 C5．数据和图象（1）文献数据最低共熔点：组成：61.9% 温度：456.9K（据H.穆拉契编著,原重工业部专家工作室译《有色冶金手册》P111）要求：所测最低共熔温度在455~459K，低共熔组成在61~63%（2）步冷曲线与金属相图（3）表格表2.5.1 体系步冷转折温度6．.点评(2)器材选配与操作技能由于立式冷却保温电炉不能人为地控制样品与冷却电炉的温差，使得高温段如纯 铅的平台难以测准，甚至拐点不明显，所以在实验的改进是利用自动控温回转管式电炉（RJK 系列管式电阻炉和DRZ -4型电炉温度控制器，见装置图2.5.1），可以获得在较短时间内成功绘制较佳相图的效果。
实验五 金属相图一 实验目的1. 了解热分析的测量技术2. 掌握热分析法绘制Pb - Sn 合金相图的方法二 实验原理物质在不同的温度、压力和组成下，可以处于不同的状态。
研究多相平衡体系的状态如何随温度、压力、浓度而变化，并用几何图形表示出来，这种图形称为相图。
二组分体系的相图分为气-液体系和固-液体系两大类。
本实验为后者也称凝聚体系，它受压力影响很小，其相图常用温度-组成的平面图表示。
热分析法（步冷曲线法）是绘制相图的常用方法之一。
这种方法是通过观察体系在冷却（或加热）时温度随时间的变化关系，来判断有无相变的发生。
通常的做法是先将体系全部熔化，然后让其在一定环境中自行冷却；并每隔一定的时间（例如半分钟或一分钟）记录一次温度。
以温度（T ）为纵坐标，时间（t ）为横坐标，画出步冷曲线T -t 图。
图5-1是二组分金属体系的一种常见类型的步冷曲线。
当体系均匀冷却时，如果体系不发生相变，则体系的温度随时间的变化将是均匀的，冷却也较快（如图中ab 线段）。
若在冷却过程中发生了相变，由于在相变过程中伴随着热效应，所以体系温度随时间的变化速度将发生改变，体系的冷却速度减慢，步冷曲线就出现转折即拐点（如图中b 点所示）。
当熔液继续冷却到某一点时（例如图中c 点），由于此时熔液的组成已达到最低共熔混合物的组成，故有最低共熔混合物析出，在最低共熔混合物完全凝固以前，体系温度保持不变，因此步冷曲线出现水平线段即平台（如图中cd 段）。
当熔液完全凝固后，温度才迅速下降（见图中de 线段）。
(a) 步冷曲线图 5-1 步冷曲线(b) A -B 体系相图 图 5-2 步冷曲线与相图由此可知，对组成一定的二组分低共熔混合物体系，可以根据步冷曲线，判断固体析出时的温度和最低共熔点的温度。
然后用温度作纵坐标，组成作横坐标绘制相图T-C图。
本实验是利用“热分析法”测定一系列不同组成Pb-Sn混合物的步冷曲线，从而绘制出其二组分体系的金属相图。
差热分析法测定Pb-Sn的金属相图一、实验目的和要求1.用热分析法测绘Pb-Sn二元金属相图，并掌握应用步冷曲线数据绘制二元体系相图的基本方法；2.了解步冷曲线及相图中各曲线所代表的物理意义；二、实验原理相是指体系内部物理性质和化学性质完全均匀的一部分。
相平衡是指多相体系中组分在各相中的量不随时间而改变。
研究多相体系的状态如何随组成、温度、压力等变量的改变而发生变化，并用图形来表示体系状态的变化，这种图就叫相图。
将某一物质进行加热或冷却，在这样的过程中，若有物相变化发生，如发生熔化、凝固、晶型转变、分解、脱水等相变时，总伴随着有吸热或放热的现象。
两种混合物若发生固相反应，也有热效应产生。
因此，在体系的温度——时间曲线上就会发生顿、折，但在许多情况下（例如在试样的来源有限，量很少），体系中发生的热效应相当小，不足以引起体系温度有明显的突变，从而温度——时间曲线的顿、折并不显著，甚至根本显不出来。
在这种情况下，常将有物相变化的物质和一个基准物质（或参比物，即在实验温度变化的整个过程中不发生相变、没有任何热效应产生，如Al2O3、MgO等）在相同的条件下进行加热或冷却时，一旦样品发生相变，则在样品和基准物之间产生温度差。
测定这种温度差，用于分析物质变化的规律，称为差热分析。
本实验采用热分析法绘制相图，其基本原理：先将体系加热至熔融成一均匀液相，然后让体系缓慢冷却，①体系内不发生相变，则温度--时间曲线均匀改变；②体系内发生相变，则温度--时间曲线上会出现转折点或水平段。
根据各样品的温度--时间曲线上的转折点或水平段，就可绘制相图。
纯物质的步冷曲线如①、⑤所示，如①从高温冷却，开始降温很快，ab线的斜率决定于体系的散热程度，冷到Ａ的熔点时，固体Ａ开始析出，体系出现两相平衡（液相和固相Ａ），此时温度维持不变，步冷曲线出现水平段，直到其中液相全部消失，温度才下降。
相图由一个单相区和三个两相区组成：即①溶液相区；②纯A(s)和溶液共存的两相区；③纯B(s)和溶液共存的两相区；④纯A(s)和纯B(s)共存的两相区；水平线段表示：A(s)、B(s)和溶液共存的三相线；水平线段以下表示纯A(s)和纯B(s)共存的两相区；o为低共熔点。
