铸造工艺设计解读

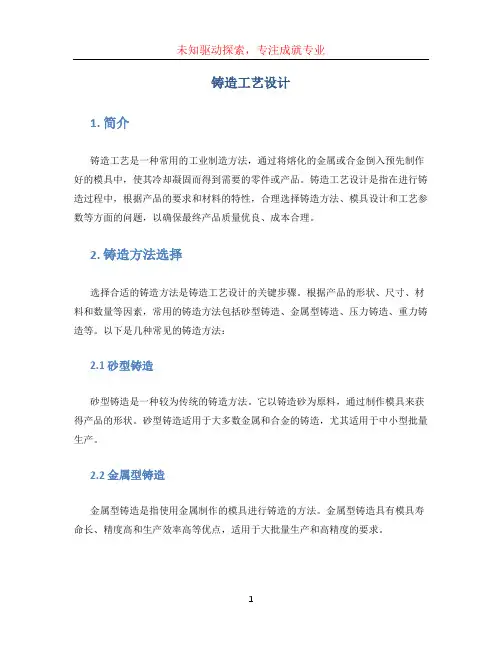

铸造工艺设计1. 简介铸造工艺是一种常用的工业制造方法，通过将熔化的金属或合金倒入预先制作好的模具中，使其冷却凝固而得到需要的零件或产品。

铸造工艺设计是指在进行铸造过程中，根据产品的要求和材料的特性，合理选择铸造方法、模具设计和工艺参数等方面的问题，以确保最终产品质量优良、成本合理。

2. 铸造方法选择选择合适的铸造方法是铸造工艺设计的关键步骤。

根据产品的形状、尺寸、材料和数量等因素，常用的铸造方法包括砂型铸造、金属型铸造、压力铸造、重力铸造等。

以下是几种常见的铸造方法：2.1 砂型铸造砂型铸造是一种较为传统的铸造方法。

它以铸造砂为原料，通过制作模具来获得产品的形状。

砂型铸造适用于大多数金属和合金的铸造，尤其适用于中小型批量生产。

2.2 金属型铸造金属型铸造是指使用金属制作的模具进行铸造的方法。

金属型铸造具有模具寿命长、精度高和生产效率高等优点，适用于大批量生产和高精度的要求。

2.3 压力铸造压力铸造是一种通过高压力将熔融金属注入模具中的铸造方法。

压力铸造具有成型精度高、表面光洁度好和材料利用率高等优点，适用于生产要求较高的零件。

2.4 重力铸造重力铸造是指通过重力作用将熔融金属倒入模具中的铸造方法。

重力铸造适用于生产中小型的铸件，具有工艺简单、成本较低的特点。

3. 模具设计模具设计是铸造工艺设计中一个重要的环节。

合理的模具设计可以提高产品的质量和生产效率。

以下是几个常见的模具设计要点：3.1 合理的浇注系统设计浇注系统设计是模具设计中的重要环节。

合理的浇注系统设计可以保证熔融金属在模腔中均匀流动，以获得产品的形状和尺寸。

3.2 适当的冷却系统设计冷却系统设计是模具设计中的关键因素之一。

适当的冷却系统设计可以加快产品冷却速度，减少气孔和缩松等缺陷的产生，提高产品的质量。

3.3 合理的脱模设计脱模设计是指产品从模具中取出的过程。

合理的脱模设计可以避免产品损坏和模具磨损等问题，提高模具的使用寿命和生产效率。

铸造工艺基础知识及理论目录一、基础概念 (2)1.1 铸造的定义与意义 (3)1.2 铸造工艺的种类与应用 (4)二、铸造材料 (6)三、铸造设备 (7)3.1 熔炼设备 (9)3.2 锻造设备 (10)3.3 后处理设备 (11)四、铸造工艺过程 (12)五、铸造工艺设计 (13)5.1 工艺方案的确定 (15)5.2 工艺参数的选择 (16)5.3 工艺文件的编制 (18)六、铸造质量与控制 (20)6.1 铸造缺陷的产生原因及防止措施 (22)6.2 铸造质量检测方法与标准 (23)七、铸造生产与环境 (24)7.1 铸造生产的环保要求 (26)7.2 环保设备的应用与管理 (27)八、现代铸造技术的发展趋势 (28)8.1 快速凝固与近净形铸造技术 (30)8.2 数字化与智能化铸造技术 (31)8.3 生物铸造与绿色铸造技术 (33)一、基础概念铸造工艺是指将熔炼好的液态金属浇入铸型，待其凝固后获得所需形状和性能的金属制品的过程。

它是制造业中非常重要的工艺之一，广泛应用于汽车、航空、建筑、电子等领域。

铸造工艺的基础知识主要包括液态金属的性质、铸型（即模具）的设计与制造、浇注系统、凝固过程以及后处理等。

这些知识是理解和掌握铸造工艺的基本前提。

液态金属的性质：液态金属在铸造过程中的流动性、填充能力、冷却速度等对其最终的产品质量有着决定性的影响。

了解液态金属的成分、温度、粘度等基本性质对于铸造工艺的设计和实践都是非常重要的。

铸型的设计与制造：铸型是形成金属制品形状和内部结构的重要工具。

铸型的设计需要考虑到金属液的流动性和凝固特性，以及制品的精度和表面质量要求。

铸型的制造也需要选用合适的材料，并经过精密加工才能达到设计要求。

浇注系统：浇注系统是连接铸型和液态金属的通道，包括浇口杯、直浇道、横浇道和内浇道等部分。

合理的浇注系统设计可以确保金属液均匀地注入铸型，并有利于热量和气体的排出，从而提高制品的质量和生产效率。

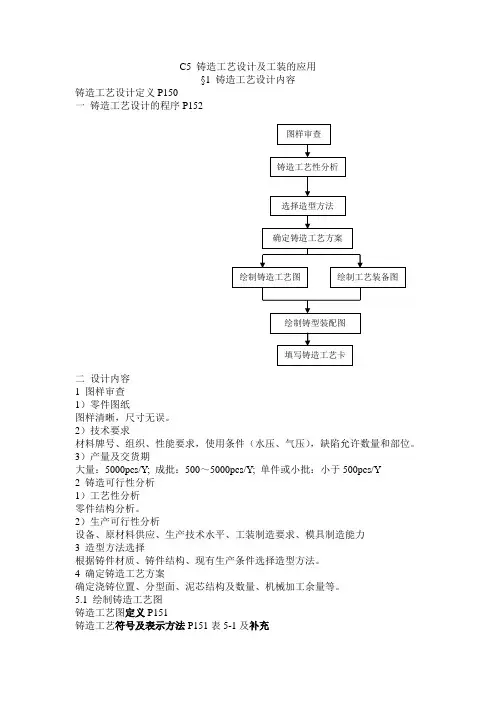

C5 铸造工艺设计及工装的应用§1 铸造工艺设计内容铸造工艺设计定义P150一铸造工艺设计的程序P152图样审查铸造工艺性分析选择造型方法确定铸造工艺方案绘制铸造工艺图绘制工艺装备图绘制铸型装配图填写铸造工艺卡二设计内容1 图样审查1）零件图纸图样清晰，尺寸无误。

2）技术要求材料牌号、组织、性能要求，使用条件（水压、气压），缺陷允许数量和部位。

3）产量及交货期大量：5000pcs/Y; 成批：500～5000pcs/Y; 单件或小批：小于500pcs/Y2 铸造可行性分析1）工艺性分析零件结构分析。

2）生产可行性分析设备、原材料供应、生产技术水平、工装制造要求、模具制造能力3 造型方法选择根据铸件材质、铸件结构、现有生产条件选择造型方法。

4 确定铸造工艺方案确定浇铸位置、分型面、泥芯结构及数量、机械加工余量等。

5.1 绘制铸造工艺图铸造工艺图定义P151铸造工艺符号及表示方法P151表5-1及补充用蓝线表示的符号及尺寸：砂芯：砂芯编号（如1#、2#等）砂芯边界符号芯头斜度、芯头长度、芯头间隙线条及尺寸线及标注数字；冷铁及其尺寸标注；样板及其尺寸标注；其余均用红线表示。

用红线表示的符号及尺寸：分型线分模线分型分模线机械加工余量不铸出孔和槽冒口及其尺寸（包括尺寸线）金属补贴及其尺寸（包括尺寸线）出气孔及其尺寸（包括尺寸线）浇注系统及其尺寸（包括尺寸线）拉肋、收缩肋及其尺寸（包括尺寸线）本体试样及其尺寸（包括尺寸线）工艺夹头及其尺寸（包括尺寸线）分型负数及其尺寸（包括尺寸线）工艺补正量及其尺寸（包括尺寸线）反变形量及其尺寸（包括尺寸线）芯撑活块分界线。

根据已制定方案绘制铸造工艺图。

5.2 绘制工艺装配图根据生产需要，确定是否需要设计专用工装。

6 填写铸造工艺卡片以表格形式说明铸造工艺过程要求及参数。

单件小批生产时，铸造工艺图和铸造工艺卡构成全部技术文件。

7 铸型装配图标明铸件在铸型中的位置、砂芯数量、安放位置；浇冒口、冷铁、砂箱数量、结构能信息，视具体生产条件而定是否需要。

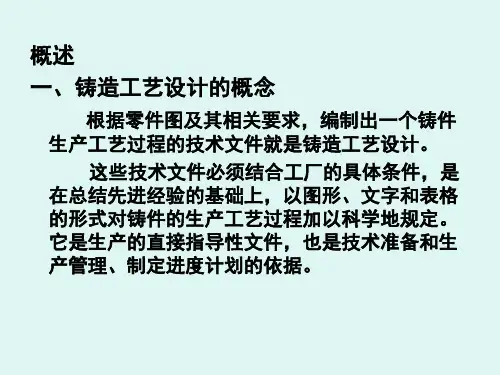

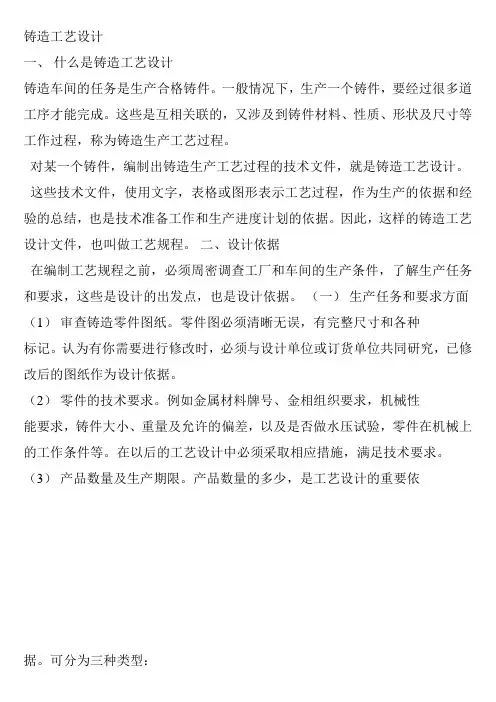

铸造工艺设计一、什么是铸造工艺设计铸造车间的任务是生产合格铸件。

一般情况下，生产一个铸件，要经过很多道工序才能完成。

这些是互相关联的，又涉及到铸件材料、性质、形状及尺寸等工作过程，称为铸造生产工艺过程。

对某一个铸件，编制出铸造生产工艺过程的技术文件，就是铸造工艺设计。

这些技术文件，使用文字，表格或图形表示工艺过程，作为生产的依据和经验的总结，也是技术准备工作和生产进度计划的依据。

因此，这样的铸造工艺设计文件，也叫做工艺规程。

二、设计依据在编制工艺规程之前，必须周密调查工厂和车间的生产条件，了解生产任务和要求，这些是设计的出发点，也是设计依据。

（一）生产任务和要求方面（1）审查铸造零件图纸。

零件图必须清晰无误，有完整尺寸和各种标记。

认为有你需要进行修改时，必须与设计单位或订货单位共同研究，已修改后的图纸作为设计依据。

（2）零件的技术要求。

例如金属材料牌号、金相组织要求，机械性能要求，铸件大小、重量及允许的偏差，以及是否做水压试验，零件在机械上的工作条件等。

在以后的工艺设计中必须采取相应措施，满足技术要求。

（3）产品数量及生产期限。

产品数量的多少，是工艺设计的重要依据。

可分为三种类型：1、大量生产这一类型的特点是，使用专用设备和装备。

2、成批生产这一类型的特点是，使用较多的通用设备和装备。

3、单件生产：制造一个或数个一般产品，在单件生产情况下，使用的设备和装备可以简单些。

了解铸件生产期限，生产期限是指交付日期，对临时急需件，则要考虑工艺装备制造时间的长短是否能满足要求，这种情况下，应尽可能简化工艺过程和工艺装备。

（二）车间生产条件方面（1）车间设备情况：车间运输起重设备能力，熔化炉每小时生产量，造型和造芯机种类及机械化程度，作业面积大小，厂房高度和大门尺寸等。

（2）车间现有原材料应用情况。

（3）车间工人师傅技术水平和生产经验。

（4）模样等工艺装备制造车间的加工能力和生产经验。

三、铸造工艺设计内容在不同的生产条件下，工艺设计的内容是不相同的。

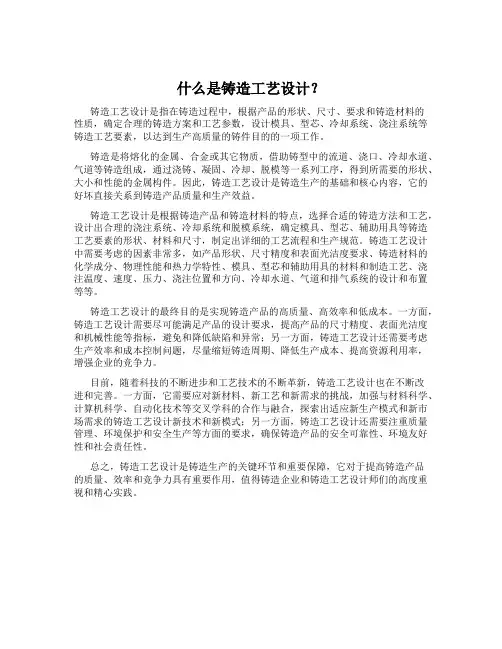

什么是铸造工艺设计？铸造工艺设计是指在铸造过程中，根据产品的形状、尺寸、要求和铸造材料的性质，确定合理的铸造方案和工艺参数，设计模具、型芯、冷却系统、浇注系统等铸造工艺要素，以达到生产高质量的铸件目的的一项工作。

铸造是将熔化的金属、合金或其它物质，借助铸型中的流道、浇口、冷却水道、气道等铸造组成，通过浇铸、凝固、冷却、脱模等一系列工序，得到所需要的形状、大小和性能的金属构件。

因此，铸造工艺设计是铸造生产的基础和核心内容，它的好坏直接关系到铸造产品质量和生产效益。

铸造工艺设计是根据铸造产品和铸造材料的特点，选择合适的铸造方法和工艺，设计出合理的浇注系统、冷却系统和脱模系统，确定模具、型芯、辅助用具等铸造工艺要素的形状、材料和尺寸，制定出详细的工艺流程和生产规范。

铸造工艺设计中需要考虑的因素非常多，如产品形状、尺寸精度和表面光洁度要求、铸造材料的化学成分、物理性能和热力学特性、模具、型芯和辅助用具的材料和制造工艺、浇注温度、速度、压力、浇注位置和方向、冷却水道、气道和排气系统的设计和布置等等。

铸造工艺设计的最终目的是实现铸造产品的高质量、高效率和低成本。

一方面，铸造工艺设计需要尽可能满足产品的设计要求，提高产品的尺寸精度、表面光洁度和机械性能等指标，避免和降低缺陷和异常；另一方面，铸造工艺设计还需要考虑生产效率和成本控制问题，尽量缩短铸造周期、降低生产成本、提高资源利用率，增强企业的竞争力。

目前，随着科技的不断进步和工艺技术的不断革新，铸造工艺设计也在不断改进和完善。

一方面，它需要应对新材料、新工艺和新需求的挑战，加强与材料科学、计算机科学、自动化技术等交叉学科的合作与融合，探索出适应新生产模式和新市场需求的铸造工艺设计新技术和新模式；另一方面，铸造工艺设计还需要注重质量管理、环境保护和安全生产等方面的要求，确保铸造产品的安全可靠性、环境友好性和社会责任性。

总之，铸造工艺设计是铸造生产的关键环节和重要保障，它对于提高铸造产品的质量、效率和竞争力具有重要作用，值得铸造企业和铸造工艺设计师们的高度重视和精心实践。

铸造工艺设计说明书一、铸造工艺设计的目的和意义铸造是将液态金属浇注到与零件形状、尺寸相适应的铸型型腔中，待其冷却凝固，以获得毛坯或零件的生产方法。

铸造工艺设计则是根据零件的结构特点、技术要求、生产批量等因素，确定铸造方法、铸型分型面、浇注系统、冒口和冷铁等工艺参数，以保证获得高质量的铸件，并提高生产效率、降低成本。

良好的铸造工艺设计具有重要意义。

首先，它能够保证铸件的质量，减少铸造缺陷的产生，如气孔、缩孔、夹渣等。

其次，合理的工艺设计可以提高生产效率，降低生产成本，缩短生产周期。

此外，还能为后续的机械加工提供良好的基础，减少加工余量，提高材料利用率。

二、零件分析1、零件结构对需要铸造的零件进行结构分析，包括形状、尺寸、壁厚均匀性等。

例如，形状复杂的零件可能需要采用复杂的分型面和浇注系统；壁厚不均匀的零件容易产生缩孔、缩松等缺陷，需要合理设置冒口和冷铁。

2、技术要求明确零件的技术要求，如材质、力学性能、表面质量等。

不同的材质和性能要求会影响铸造工艺的选择和参数的确定。

3、生产批量生产批量的大小直接影响铸造方法的选择。

大批量生产时，通常采用金属型铸造、压力铸造等高效率的铸造方法；小批量生产则多采用砂型铸造。

三、铸造方法的选择1、砂型铸造砂型铸造是应用最广泛的铸造方法，其优点是成本低、适应性强，可生产各种形状和尺寸的铸件。

但砂型铸造的生产效率较低，铸件的表面质量相对较差。

2、金属型铸造金属型铸造的生产效率高，铸件的精度和表面质量好，但模具成本高，适用于大批量生产形状简单、尺寸较小的铸件。

3、压力铸造压力铸造能生产出形状复杂、薄壁的高精度铸件，但设备投资大，主要用于生产大批量的有色金属铸件。

4、熔模铸造熔模铸造适用于生产形状复杂、精度要求高、难以机械加工的小型零件。

根据零件的结构、技术要求和生产批量，综合考虑选择合适的铸造方法。

四、铸型分型面的选择分型面的选择直接影响铸型的制造、造型操作的难易程度以及铸件的质量。
