男衬衫结构制图审批稿

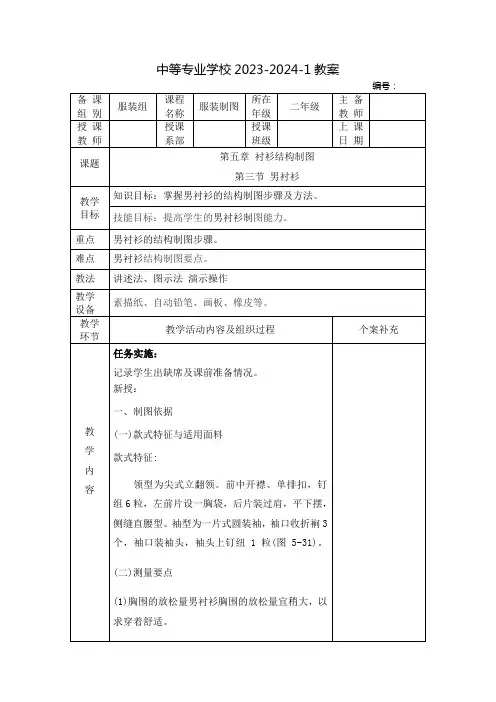

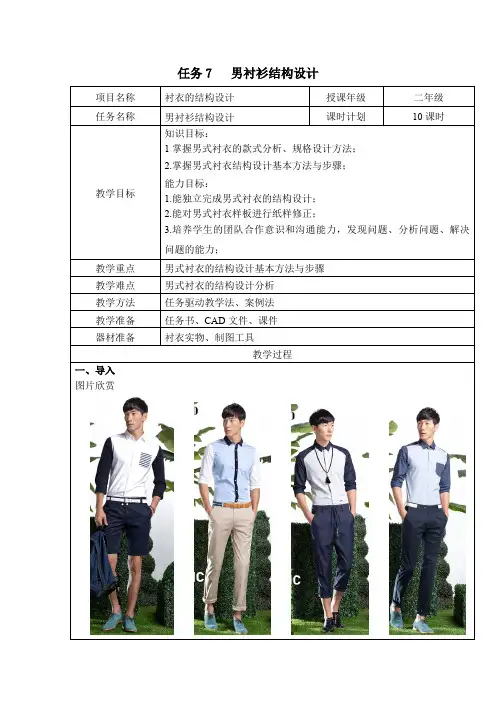

中等专业学校2023-2024-1教案
教学内容(2)袖长的测定男衬衫的袖长规格宜稍长。

(三)制图规格
号型衣长胸围领围肩宽袖长170/88A 71 110 39 46 59.5 二、男衬衫各部位名称
教学内容三、男衬衫前后片框架制图（一）前片框架
（二）后片框架
中等专业学校2023-2024-1教案
教学内容(2)袖长的测定男衬衫的袖长规格宜稍长。

(三)制图规格
号型衣长胸围领围肩宽袖长170/88A 71 110 39 46 59.5
二、男衬衫各部位名称
三、男衬衫前后片框架制图
教学内容（一）袖片框架（二）袖片制图（三）领子制图
板书设计一、男衬衫制图依据
(一)款式特征与适用面料
(二)测量要点
(三)制图规格
二、男衬衫各部位名称
三、男衬衫前后片结构制图
（一）袖片框架
（二）袖片制图
（三）领子制图
教后札记。

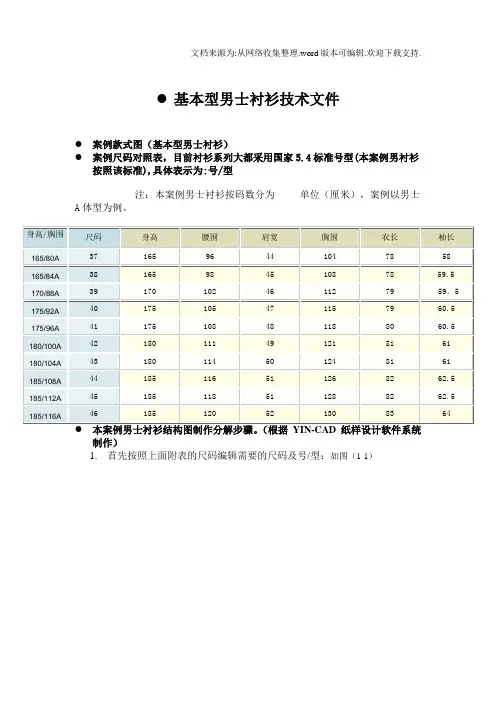

●基本型男士衬衫技术文件●案例款式图（基本型男士衬衫）●案例尺码对照表，目前衬衫系列大都采用国家5.4标准号型(本案例男衬衫按照该标准),具体表示为:号/型注：本案例男士衬衫按码数分为单位（厘米），案例以男士A体型为例。

制作）1.首先按照上面附表的尺码编辑需要的尺码及号/型：如图（1-1）图1-1 2.在本系统的主界面中选择“绘图工具”进入纸样设计模式后。

在该模式下选择矩形绘制工具，水平放置衣片，根据尺码在右边的属性栏输入矩形的宽度（该图为衣长），高度（该图为胸围/4）,当然可以根据每个人的习惯不同，也可以将衣片竖直摆放。

在右边的属性栏可以输入纸样名称，面料类型等属性。

如图（2-1）（2-2）图2-1图2-2 3.在本系统的主界面中选择“形状工具”进入纸样设计模式后。

以矩形的任意一个端点为原点，设定距离创建新的点(如前领深，肩宽等)，以男士衬衫后片为例。

如图（3-1）图3-1用相同的工具找到肩端点，胸围，腰围线。

然后经过删除点工具，直线转换为曲线工具，90度尖端定义角工具生成衬衫后片的大体轮廓。

如图（3-2）如图3-2 4.在本系统的主界面中选择“服装工具”进入纸样设计模式后，运用创建关联线工具，在右边的属性栏里输入分割量，点击切割纸样，将过肩从后片分割出来。

如图（4-1）图4-1 5.在本系统的主界面中选择“形状工具”进入纸样设计模式后。

运用平行延长工具将后片的后中平行延长2CM的褶量。

然后再运用等分工具将过肩线等分5等分找到褶的位置。

后片在袖窿端倾斜1cm放量。

如图（5-1）图5-1 6.在本系统的主界面中选择“纸样工具”进入纸样设计模式后，将衬衫后片复制（CTRL+C）粘贴（CTRL+V），前领口深在后片基础上下深一定量得到前片。

如图（6-1）图6-1 7.同步骤4，将过肩从前片分割出来。

如图（7-1）然后在选择“纸样工具”进入纸样设计模式后，运用纸样结合生成新纸样工具拼合成过肩。

如图（7-2）如图7-1如图7-2 8.在本系统的主界面中选择“形状工具”进入纸样设计模式后。

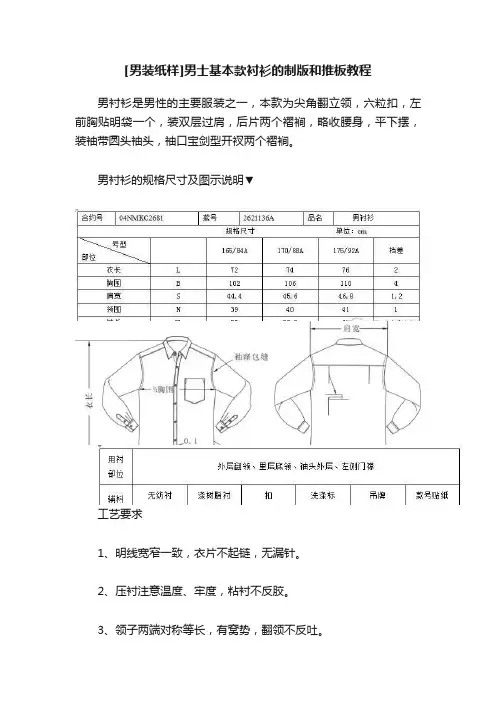

[男装纸样]男士基本款衬衫的制版和推板教程男衬衫是男性的主要服装之一，本款为尖角翻立领，六粒扣，左前胸贴明袋一个，装双层过肩，后片两个褶裥，略收腰身，平下摆，装袖带圆头袖头，袖口宝剑型开衩两个褶裥。

男衬衫的规格尺寸及图示说明▼工艺要求1、明线宽窄一致，衣片不起链，无漏针。

2、压衬注意温度、牢度，粘衬不反胶。

3、领子两端对称等长，有窝势，翻领不反吐。

4、不允许烫极光，不能有污迹线头，钉钮牢固。

5、规格正确。

6、衣片及袖片开衩条门、里襟平服，无毛漏，丝绺方向符合要求。

7、套装顺号码10件（条）一捆，配套生产包装。

8、袖山无褶皱，装袖圆顺，袖口、底摆及袖底十字缝对齐。

9、扣与扣眼相吻合，扣眼针码密度适中，拉线松紧一致。

缝制工艺说明1、左门襟翻转正面扣净3cm宽，缉明线0.1cm，里襟向里扣净2.5cm宽，缉明线0.1cm。

2、胸袋袋口贴边两折后净宽3cm，袋口贴边不缉明线，其余三边0.1cm明线。

3、过肩与衣片三层夹缝，正面缉明线0.1 cm。

4、绱袖子时正面相对，袖片在上包缝袖窿缝份，缝份倒向衣身，压明线固定。

5、衣片褶裥倒向侧缝，袖片褶裥倒向后袖缝。

6、底边第一次扣烫0.7 cm，第二次扣烫1.5 cm，沿折边缉明线0.1 cm。

7、针距：平缝3 cm不低于13针，拷边3 cm14针。

8、洗涤标位：右侧门襟反面距底摆14 cm夹放。

9、备扣：右侧门襟反面距底摆12 cm钉放。

10、烫注意极光，各部位烫平不起皱。

11、扣眼锁在左门襟上，开口方向竖向，扣位于右门襟上。

男衬衫工业制板男衬衫制图采用中间号型170/88A，胸围加放松量18cm，领围加放松量是2cm，总肩宽加放1.2～2cm左右，衣长按总体高的43％～44％计算，袖长加放3 cm左右。

结构制图见图4.2.8、图4.2.9。

图4.2.8 男衬衫大身结构制图▲图4.2.9 男衬衫领、袖结构制图▲在男衬衫净样的基础上，四周加上缝份，在需要标位处打剪口，完成男衬衫的面布样板见图4.2.10、图4.2.11、图4.2.12、图4.2.13。

215
图6-21 图6-22 3．依据上述参考线和参考点，用粗实线分别绘制领座和翻领轮廓，形成领子图形，领子后中线要用点划线绘制（如图6-23所示）。

图6-23
6.2 短袖男衬衣制图
一、款式分析和款式图
短袖男衬衣由两个前衣片、一个
后衣片、两个过肩（双层）、两个袖片
和一个领子（双层）构成。

为了穿脱
需要，在前中线开口，形成搭门门襟，
并用扣子系合。

领子是衬衫驳领，前片胸部设置小口袋。

短袖男衬衣的款式图如图6-24
所示。

二、裁剪图
短袖男衬衣的裁剪图如图6-25
所示。

图6-24
服装制图与制板
216
图6-25
三、所需数据 1．号型数据：170/88 2．规格数据。

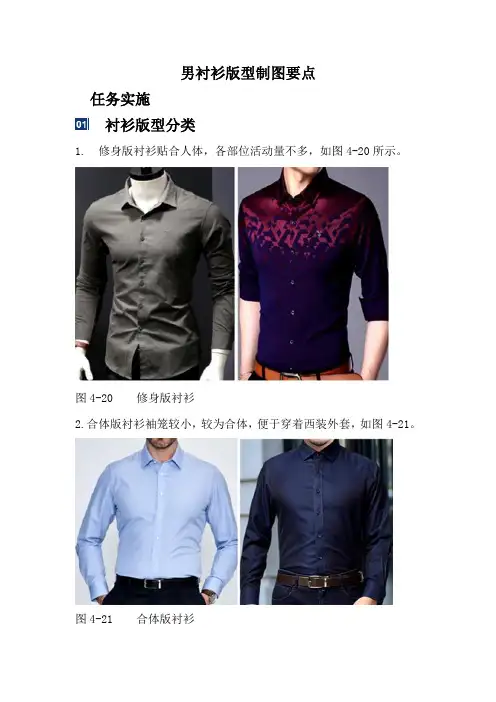

男衬衫版型制图要点任务实施衬衫版型分类1. 修身版衬衫贴合人体，各部位活动量不多，如图4-20所示。

图4-20 修身版衬衫2.合体版衬衫袖笼较小，较为合体，便于穿着西装外套，如图4-21。

图4-21 合体版衬衫3.休闲版衬衫较为宽松，因为单独穿用，袖笼相对较大，款式夸张，各部位尺寸宽放的活动量超出国标尺寸非常多，如图4-22所示。

图4-22 休闲版衬衫衬衫工业制版要点图4-23 男衬衫版型+尺寸1. 男衬衫撇胸的要点图4-24 男衬衫撇胸量图4-25 前门襟线图4-26 平行门襟折边线图4-27 指示平行线方向图4-28 平行门襟折边线2男性服装只需要比较少的撇胸量，就能够将前衣身做得比较服帖。

制作衬衫的撇胸量需要注意门襟的折量。

2. 男衬衫过肩的要点图4-29 输入过肩量图4-30 指示平行方向图4-31 框选需要调整的线段图4-32 点选参考线图4-33 调整线段细节图图4-34 调整完毕图4-35 形状对接及复制图4-36 指定对接前起点图4-37 指定对接前终点图4-38 指定对接后起点图4-39 指定对接后终点图4-40 形状对接及复制完毕图4-41 观察对接要素图4-42 框选线段多出的一端图4-43 点选参线图4-44 右键结束图4-45 相同的操作图4-46 删除前肩多余线段图4-47 删除多余线段图4-48 右键结束绘制过肩的要点：1. 绘制过肩线需要将前后领窝线、前后袖笼线调整到位，前后圆顺。

2. 注意前肩过肩后线段的调整，角连接处要将线段闭合到位，否则无法生成裁片。

款式及工艺说明：1.领型：立翻领，缉0.5明线；2.前片：翻门襟，缉0.5明线，钉钮六粒，左胸袋一只，收腰，圆下摆；3.后片：装过肩，肩缝缉0.1明线；4.袖型：一片式长袖，袖口装克夫，缉0.5明线，收一只折裥，钉一粒纽；5.底边卷边0.5明线；6.针距：14-15针/3cm。

成品质量要求：1.成品符合规定尺寸；2.领头平挺，两角长短一致，并有窝势；3.领面无起皱，无气泡；4.缉领止口宽窄一致，无涟形；5.装领处门襟上口平直，无歪斜。

顺；6.两袖克夫圆头对称，宽窄一致，顺直；任务一商务男衬衫结构制图（一）前片制图步骤1．前片框架图见图3-43。

图3-43①基础线预留门襟挂面宽3.8cm，里襟挂面宽2.5cm，作一直线与布边平行为止口线。

②底边线做一直线与①垂直。

③上平线衣长-4cm，由②底边线右量画垂线。

④落肩线 B/20-1由③衣长线左量。

⑤胸围线 B/10+9.5由④落肩线左量作垂线相交于①线。

⑥领口深线 N/5-1.5由③衣长线左量画垂线。

⑦搭门线 1.5cm由①基础线上量画平行线。

⑧领口宽线 N/5-1由⑦搭门线沿⑥领口深线上量画平行线⑨前肩宽 S/2-1.2由⑦搭门线沿④落肩线上量定点，并与与颈肩点相连画出肩斜线。

⑩前胸宽由⑨前肩宽进2cm做一直线，与胸围线垂直。

11前胸围大 B/4，做一直线,平行于①基础线。

○2．前片结构图见图3-44。

图3-4412领口弧线：去直开领的1/2与前中点相连为领口斜线，取1/3为凹势，用弧线画顺。

○13袖窿弧线：由肩端点⑨经胸宽点至胸围大，用弧线画顺。

○14底边、摆缝弧线：按底边线在摆缝处提高 10cm，用弧线画顺；摆缝腰节处收腰2cm。

○底边收进1cm，线条画顺。

15扣眼位：在搭门线上，第一扣眼位在底领上，有领口深线提高1cm，末眼位由底边量○上L/5＋5。

六只扣眼五等分（实际成品第1、2扣眼距离较短）。

16胸袋：由胸宽线⑩进3cm，胸围线⑤提高4cm为袋口位，袋口大B/10＋0.5，袋长为○袋口大＋1.5，袋底中间低下1.5cm。
