桨式搅拌器规格参数桨式搅拌器是一种高效的搅拌设备，可以在工业和医药领域中广泛应用。

它采用了叶轮和桨叶组成的搅拌结构，通过旋转运动将液体或粉末搅拌均匀，从而达到混合、反应和传质的目的。

下面我们将介绍桨式搅拌器的规格参数和相关参考内容。

1. 搅拌器结构：桨式搅拌器由搅拌轴、桨叶、叶轮等组成，其结构特点是该搅拌器的桨叶的推进力更加强劲，能够更好地保证媒体搅拌混合效果的均匀性和一致性。

2. 搅拌器的转速：搅拌器的转速是指搅拌器旋转的速度，一般用转每分钟（RPM）或每秒（rad/s）来表示。

转速对搅拌器的混合效果有很大影响，太快容易造成剪切力过大，太慢则不能充分混合。

因此，需要根据需要调整搅拌器的转速。

3. 搅拌器功率：搅拌器功率的大小直接影响到搅拌的效果，搅拌器的功率越大，搅拌的能力就越强。

搅拌器的功率大小可以根据需要进行调整，应根据具体的物料、容器大小和混合目的来确定。

4. 搅拌器容积：搅拌器容积是指搅拌器适用的容器的容积大小，该参数通常由用户提供，根据具体的搅拌物料和混合要求，通过容积大小来选择合适的搅拌器。

5. 搅拌器形式：桨式搅拌器具有两种形式，即平面桨式搅拌器和弯曲桨式搅拌器。

平面桨式搅拌器适合于高浓度混合，而弯曲桨式搅拌器适合于低浓度混合。

根据不同的混合要求选择合适的搅拌器形式。

6. 搅拌器材质：不同的材质适用于不同的场合，一般推荐选择耐腐蚀性好、结构坚固、质量稳定、价格适中的材质。

常用的搅拌器材质包括304不锈钢、316L不锈钢、聚氨酯等。

7. 搅拌器操作方式：根据不同的场合和工艺要求，可以选择手动/半自动/全自动等不同的操作方式，自动控制系统为用户快速提高生产效率。

总之，桨式搅拌器是一种高效、灵活、易操作的搅拌设备，在很多生产场合中得到广泛的应用。

选择合适的桨式搅拌器规格参数和操作方式，有助于提高生产效率，降低生产成本，提高生产质量，实现企业快速发展。

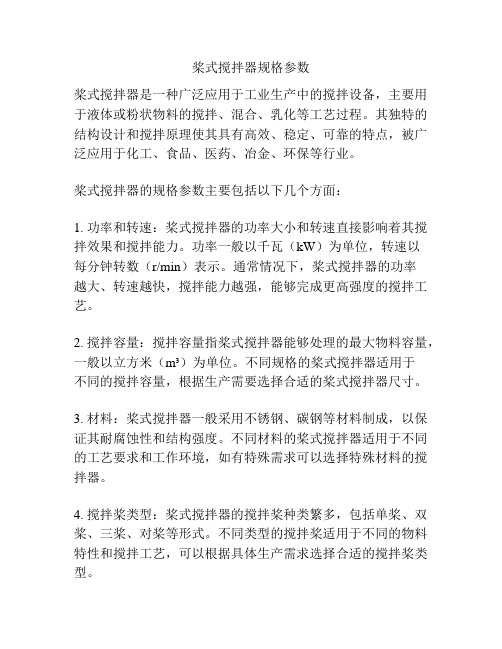

桨式搅拌器规格参数桨式搅拌器是一种广泛应用于工业生产中的搅拌设备，主要用于液体或粉状物料的搅拌、混合、乳化等工艺过程。

其独特的结构设计和搅拌原理使其具有高效、稳定、可靠的特点，被广泛应用于化工、食品、医药、冶金、环保等行业。

桨式搅拌器的规格参数主要包括以下几个方面：1. 功率和转速：桨式搅拌器的功率大小和转速直接影响着其搅拌效果和搅拌能力。

功率一般以千瓦（kW）为单位，转速以每分钟转数（r/min）表示。

通常情况下，桨式搅拌器的功率越大、转速越快，搅拌能力越强，能够完成更高强度的搅拌工艺。

2. 搅拌容量：搅拌容量指桨式搅拌器能够处理的最大物料容量，一般以立方米（m³）为单位。

不同规格的桨式搅拌器适用于不同的搅拌容量，根据生产需要选择合适的桨式搅拌器尺寸。

3. 材料：桨式搅拌器一般采用不锈钢、碳钢等材料制成，以保证其耐腐蚀性和结构强度。

不同材料的桨式搅拌器适用于不同的工艺要求和工作环境，如有特殊需求可以选择特殊材料的搅拌器。

4. 搅拌桨类型：桨式搅拌器的搅拌桨种类繁多，包括单桨、双桨、三桨、对桨等形式。

不同类型的搅拌桨适用于不同的物料特性和搅拌工艺，可以根据具体生产需求选择合适的搅拌桨类型。

5. 控制方式：桨式搅拌器的控制方式有手动、自动等多种方式。

手动控制一般通过控制面板进行操作，自动控制一般通过PLC或SCADA系统进行实现。

根据生产需求和生产自动化程度，选择适合的控制方式。

6. 安装方式：桨式搅拌器的安装方式有立式和卧式两种，根据生产现场的布局和空间特点选择合适的安装方式。

立式安装方式适用于高容量和较大的容器，卧式安装方式适用于容量较小的容器。

7. 驱动形式：桨式搅拌器的驱动形式有电动和气动两种。

电动驱动一般使用电动机，气动驱动一般使用气动马达，可以根据生产设施的电力或气体供应情况选择合适的驱动形式。

总结起来，桨式搅拌器的规格参数包括功率和转速、搅拌容量、材料、搅拌桨类型、控制方式、安装方式和驱动形式等。

复合叶桨式搅拌器这是一种高效轴向流叶轮，它在主叶片上再增加了一个辅助叶片，该辅叶片有消除主叶片后方发生的流动剥离现象，使搅拌功率减少；同时在叶端能产生交叉的垂直分流，提高了混合效果，适用于中、低粘度的混合、分散、传热。

特别适用于大型罐槽的固液悬浮。

螺旋叶桨式（推进式）搅拌器推进式搅拌机（螺旋浆叶）一般为2叶，也可为3叶或4叶。

推进式搅拌机(器)容积循环速率大，在工作时能很好地使流体在随浆叶旋转的同时进行上下翻腾，即容易使低粘度流体流动处于湍流状态。

但由于其在旋转时，主要对流体作用轴向的推力，对流体所作用的剪力很小，这种搅拌器难以使高粘度流体处于湍流状态，也难以使高粘度流体充分搅拌混合。

推进式搅拌器的转速一般应在60—200r/min范围内，故这种搅拌器一般适用于低粘度流体的混合操作。

曲边斜叶桨式搅拌器本类搅拌器是斜叶桨式的一种变型，浆底旋转面接近容器的椭圆面，浆叶平面与旋转轴垂直面又成倾角45，兼起刮板作用，多为低转速运行，可在过流或层流区操作。

六斜叶开启涡轮式搅拌器四斜叶开启涡轮式搅拌器三斜叶开启涡轮式搅拌器六叶开启涡轮搅拌器六直叶开启涡轮式径流型搅拌器，使用转速范围大，使用粘度范围广，具有高剪切力及湍流扩散能力。

因其没有圆盘，不会阻碍浆叶上下液层混合，在有挡板槽中可以形成较大的对流循环，特别适用于剪切分散操作，同时因其具有良好的循环和剪切能力，也用于一般的固体溶解、反应、传热、乳化、结晶、固体悬浮操作。

六弯叶开启涡轮式具有平直叶涡轮几乎所有的特点，又因其具有特殊的后弯结构，排出性能更好，浆叶也不易磨损，特别适用于固体含量多时固液悬浮的操作，一般配挡板使用；同时也适用于一般的反应、传热、乳化等操作。

异形搅拌器三直叶锥底式SZP本类搅拌器为径流型搅拌器，使用条件同平直叶开启涡轮，适用于锥形容器搅拌的最下层搅拌，可应用于一般的反应、溶解、悬浮、传热、乳化、结晶等操作。

三叶后掠整体式HQ,四叶后掠整体式SQ为径流型搅拌器，配合指型挡板，能得到大流量的上下循环流，且剪切作用好，适合应用于传热、传质、固体溶解、悬浮等。

搅拌桨分类
搅拌桨是用于搅拌、混合、均质液体或半固体材料的机械设备。

根据其结构和用途，搅拌桨可以分为多种类型。

1. 锚式搅拌桨：锚式搅拌桨由两个或多个弯曲的叶片组成，它们固定在中心轴上，被用于搅拌高粘度液体或半固体材料，如乳胶、沥青等。

2. 螺旋桨式搅拌桨：螺旋桨式搅拌桨由两个或多个螺旋状叶片组成，它们紧密地绕在轴上，被用于搅拌低至中等粘度的液体，如水、油、化学品等。

3. 桨叶混合器：桨叶混合器由几个弯曲的叶片组成，这些叶片固定在中心轴上，并且有一个驱动器将他们旋转。

它们被用于混合高粘度的液体和半固体材料，如油漆、浆糊等。

4. 涡流搅拌桨：涡流搅拌桨由多个弯曲的叶片组成，这些叶片被固定在中心轴上，并且形成一个旋转的涡流。

它们被用于搅拌低至中等粘度的液体，如水、溶液等。

5. 均质器：均质器由许多细小的孔组成，这些孔通过一个高速旋转的叶片均匀地分散流体颗粒。

它们被用于均质液体，如乳胶、奶油等。

以上是常见的几种搅拌桨类型，不同类型的搅拌桨可以根据不同的需求进行选择。

- 1 -。

桨叶式搅拌机设计首先，桨叶的设计应考虑其结构形式和参数。

常见的桨叶形式包括叶片状、桨状、螺旋状等，根据不同的搅拌需求选择相应的形式。

另外，桨叶的尺寸、形状和数量也会影响搅拌效果。

一般来说，桨叶越大，搅拌能力越强，但也会增加功耗和成本。

因此，需要综合考虑工艺要求和设备成本，设计出最合适的桨叶。

其次，桨叶的安装方式也需仔细考虑。

通常有两种常见的安装方式，一种是固定在轴上，一种是通过多边形连接器连接在轴上。

固定式桨叶适用于小型搅拌设备，连接式桨叶适用于大型搅拌设备，可以方便地更换桨叶。

安装方式的选择应结合具体的工艺要求和设备结构来确定。

此外，桨叶的材料也应根据搅拌物料的特性来选择。

一般情况下，桨叶应具有耐腐蚀、耐磨损和耐高温的特性。

常用的桨叶材料有不锈钢、聚四氟乙烯、聚丙烯等。

根据不同的工艺要求，可以选择适合的桨叶材料。

搅拌机的电机和减速器也需要进行合理的设计。

电机的功率应根据搅拌物料的黏度和搅拌效果来确定。

减速器的选型应考虑到电机的转速和扭矩要求，同时也要考虑到设备的可靠性和维护成本。

合理选择电机和减速器，可以提高搅拌机的效率和耐用性。

最后，还需要对整个搅拌机进行合理的结构设计。

桨叶式搅拌机通常具有机身、搅拌器和传动装置三部分组成。

机身部分应具有良好的刚性和密封性，以确保搅拌物料不泄漏。

搅拌器的结构应合理布置，以提高搅拌效果和降低能耗。

传动装置应稳定可靠，能够满足搅拌机的运行要求。

总体来说，桨叶式搅拌机设计需要综合考虑搅拌物料的特性、工艺要求和设备成本等因素。

通过合理选择桨叶结构和参数、安装方式、材料、电机和减速器，以及设计适合的机身结构，可以设计出高效、可靠的桨叶式搅拌机。

几种常见的搅拌器搅拌桨介绍根据不同的分类方法可以将搅拌桨分为不同的类型，在搅拌反应设备中应用较为广泛的搅拌桨包括桨式、推进式、涡轮式、锚式及框式，根据统计这些搅拌桨大约占搅拌桨总数的75%~80%。

下面介绍几种常见的搅拌桨：1、桨式搅拌桨：搅拌桨中结构zui为简单的一种搅拌桨，叶片一般用扁钢制成，用螺栓固定或者焊接在轮毂上，一般有2、3或4片叶片，通常有平直叶式和折叶式两种叶片形成。

主要应用在固-液系中多用于防止固体沉降、液-液系中用于防止分离和使罐的温度均一。

但对于以细微化和保持气体为目的的气-液分散的操作则不可使用。

桨式搅拌桨较多的应用在流体的循环中，由于在相同排量下，折叶式的功耗较平叶式的少，操作费用也低，故轴流桨叶使用较多。

对于高粘流体搅拌桨式搅拌器可以代替价格较高的螺带式叶轮使用，促进了流体的上下交换，获得了良好的效果。

桨式搅拌桨的转速通常为20~100rpm/min，zui高粘度有20Pa·s。

2、推进式搅拌桨：推进式搅拌桨较多的应用于低粘度流体中，标准的推进式搅拌桨共有三瓣叶片，其桨直径d和螺距相等。

在搅拌的过程中，流体经由桨叶的上方吸入，在以圆筒状螺旋形经下方流出，当流体到达容器底部时会沿着壁面返回到桨叶的上方，从而形成了轴向流动。

虽然推进式搅拌桨在搅拌时的湍流程度不高，但是循环量却很大。

若使搅拌桨倾斜、搅拌轴偏心或者容器内装挡板，则可有效的防止旋涡的产生。

推进式搅拌桨的直径不大，d/D=1/4~1/3，叶端的速度一般是7~8m/s，zui高可以达到15m/s。

推进式搅拌桨的结构简单，制造简单方便，适宜用在流量大、粘度低的场合，可以在较小的搅拌功率下，利用高速旋转的桨叶获得比较好的搅拌效果。

主要用在低浓度的固-液系中放置固体沉降、液-液系的混合和使温度均匀等场合中，属于循环型搅拌桨，具有较好的循环性能，剪切作用小。

3、涡轮式搅拌桨：涡轮式搅拌桨是应用zui为广泛的一类搅拌桨，几乎能有效的完成所有的搅拌操作，并且能适用于较广粘度范围的流体。

桨式搅拌器规格参数桨式搅拌器是一种广泛应用于化工、制药、食品、饲料、环保等领域的搅拌设备，它具有搅拌效果好、能耗低、操作稳定等特点。

本文将介绍桨式搅拌器的规格参数及相关参考内容。

1. 功率：桨式搅拌器的功率是衡量其搅拌能力的重要指标。

一般来说，功率越大，搅拌能力越强。

但过大的功率也会增加设备成本和能耗。

因此，在选择桨式搅拌器时，需要根据实际情况综合考虑产量要求、物料特性等因素，选择合适的功率。

2. 转速：桨式搅拌器的转速直接影响搅拌效果。

转速太低会导致搅拌不均匀，转速太高则容易产生空气泡和物料飞溅。

一般来说，转速在100-500转/分钟之间较为常见，具体的转速要根据具体应用要求进行调整。

3. 配件材质：桨式搅拌器的配件材质决定了其耐腐蚀性和耐磨性。

常见的材质包括不锈钢、碳钢、铜等。

根据具体的工艺要求选择合适的材质，以确保设备的稳定运行和长期使用。

4. 升降方式：桨式搅拌器的升降方式有手动升降和电动/液压升降两种。

手动升降适用于小型设备，操作相对较为方便；而电动/液压升降适用于大型设备，可以通过控制按钮来实现升降操作，提高工作效率。

5. 安装方式：桨式搅拌器的安装方式有固定式和移动式两种。

固定式适用于长期固定在一个地方进行搅拌的情况，移动式则适用于需要频繁更换搅拌位置的情况。

根据具体需求选择合适的安装方式，以提高设备的使用灵活性。

参考内容：1. 《搅拌设备技术手册》- 搅拌设备的规格参数及选择方法介绍，包括桨式搅拌器的功率、转速、材质等方面的讲解，提供了详细的选型参考。

2. 《化工设备与工艺》- 桨式搅拌器的设计与应用，介绍了桨式搅拌器的工作原理、结构特点和设计方法，详细阐述了规格参数的选择与设计要点。

3. 《制药设备与工艺》- 桨式搅拌器在制药工艺中的应用，阐述了桨式搅拌器在药物溶解、混合、均质等过程中的重要性，提供了选型参考和应用案例。

4. 《食品机械与装备》- 桨式搅拌器在食品加工中的应用，介绍了桨式搅拌器在食品混合、浆糊制备等过程中的优势和选型要点，为食品企业选择桨式搅拌器提供了参考。

桨式搅拌器规格参数桨式搅拌器是一种常用于工业生产中的搅拌设备，它通过桨叶的旋转运动，将液体或颗粒状物料进行均匀混合或搅拌。

具体的规格参数对于搅拌器的选择和使用非常重要，下面将详细介绍桨式搅拌器的规格参数。

1. 功率：桨式搅拌器的功率是指驱动桨叶旋转运动所需的能量，通常以千瓦（kW）为单位。

功率的大小决定了搅拌器的搅拌能力，也影响了设备的运行效率。

根据具体的工艺要求和生产规模，选择适当的功率可以提高生产效率，并确保混合物均匀。

2. 转速：转速是指桨叶旋转的速度，通常以转每分钟（rpm）为单位。

转速的选择与物料的性质有关，不同的物料需要不同的搅拌速度来达到均匀混合的效果。

一般来说，液体的搅拌速度比较高，而颗粒状物料的搅拌速度相对较低。

选择合适的转速可以提高搅拌效果，并确保物料均匀混合。

3. 直径：桨式搅拌器的直径也是一个重要的规格参数，它决定了搅拌器的搅拌范围和搅拌能力。

直径越大，搅拌范围越广，能够搅拌更多的物料。

在选择搅拌器直径时，需要考虑物料的体积、粘度，以及搅拌器的功率和散热条件等因素。

4. 材质：桨式搅拌器的材质直接影响着其耐腐蚀性和使用寿命。

常见的搅拌器材质包括不锈钢、碳钢、聚合物等。

根据具体的工艺要求和物料的性质，选择耐腐蚀性好、强度高的材质可以延长设备的使用寿命，并降低维护成本。

5. 安装方式：桨式搅拌器的安装方式有多种选择，例如垂直安装、水平安装、侧插式安装等。

选择合适的安装方式可以确保搅拌器的运行稳定，并方便设备的维护和清洁。

6. 搅拌容量：搅拌容量是指桨式搅拌器每次搅拌的最大物料量。

根据生产规模和工艺要求，选择适当的搅拌容量可以提高生产效率，并保证混合物的均匀度。

桨式搅拌器的规格参数是选择和使用搅拌设备时需要考虑的重要因素。

根据具体的生产要求和物料特性，选择合适的功率、转速、直径、材质、安装方式和搅拌容量等参数，可以提高搅拌效果，提高生产效率，并确保生产过程的安全和稳定。

桨叶式搅拌机的设计摘要桨叶式混凝土搅拌机是一款小型搅拌机，主要适用于较小的建筑工程，是非常重要的建筑机械。

它是强制式卧轴搅拌机的一种，不但能搅拌干硬性混凝土，而且能搅拌轻骨料混凝土，是一款多功能搅拌机。

在搅拌过程中，通过搅拌轴的回转运动来带动搅拌叶片对筒内物料进行剪切、挤压和翻转推移等搅拌作用，使物料在相对的剧烈运动中的得到充分的拌合，因而它具有拌合质量好、能耗低、效率高等优点。

现代建筑工程中搅拌机的广泛应用，不仅减轻了工人的劳动强度，还提高了混凝土工程的质量，对我国的基础设施建设做出了很大贡献。

在下一个五年规划中，国家加大了基础设施的建设的力度，这对混凝土机械行业的发展是十分有利的。

该类型搅拌机的主要组成结构包括：传动系统、搅拌系统、上料系统、卸料系统、电气控制系统等零部件。

在本次设计中主要设计的是外壳和搅拌轴，还确定了上料、卸料的方式以及叶片的结构，并对部分零部件进行了校核，使之满足不同场合的工作要求。

关键词：混凝土搅拌机、质量、能耗、效率The design of Vertical spindle type breakerAbstractBlade type concrete mixer is a small mixer, mainly is suitable for the small construction projects, it is very important to construction machinery.It is a kind of forced horizontal-axis mixer ，not only can mix the dry and rigid concrete, but also can stir light weight aggregate concrete，is a new multi-functional mixer。

In mixing process, through the rotary motion of stirring shaft of mixing blades to drive the material in the cylinder of shear, squeezing and flip elapse, make the material such as mixing effect in the relatively intense exercise fully with white, so it would be of good quality, low energy consumption, higher efficiency. Modern architectural engineering of mixer widely used, not only reduce the labor intensity of the workers, but also improves the concrete engineering quality, has made a great contribution the infrastructure construction of our country. In the next five-year plan, the government increased the strength of the infrastructure construction of concrete, the machinery industry development is very favorable. This type of main composition structure including blender, transmission system, mixing system, feeding system, unloading system and electrical control system components. In this design, we mainly on the transmission scheme selection and design calculation, also identified loading, unloading and ways of blade structure, and checks for some parts to meet different occasions work requirements.Keywords:concrete mixer, quality, energy consumption, efficiency目录第一章绪论 (5)1.1混凝土搅拌机项目研究的目的及意义 (5)1.1.1混凝土的组成 (6)1.1.2搅拌的任务 (6)1.1.3设计混凝土搅拌机的意义 (6)第二章技术设计任务书 (8)2.1搅拌机设计的依据及参数 (8)2.2搅拌机的工作范围及用途 (8)2.3混凝土搅拌机总体布局及结构概述 (8)2.4搅拌机的关键技术 (8)第三章搅拌机主参数及各部件的设计计算 (10)3.1总体设计方案 (10)3.1.1混凝土搅拌机各个品种功能的比较 (10)3.1.2混凝土搅拌机结构的选择 (11)3.2总体结构及工作原理 (11)3.2.1结构组成及工作原理 (11)3.2.2主要技术参数 (12)3.3搅拌机主要部件的设计 (12)3.3.1搅拌装置的设计 (12)3.3.2机架和搅拌筒的设计 (12)3.4传动系统的设计 (13)3.4.1电机的选择 (13)3.4.2 传动部分设计 (14)第四章桨叶式搅拌机主要参数的确定 (17)4.1传基本结构参数 (17)4.1.1转子的直径与长度 (17)4.1.2基本结构尺寸 (17)4.2主要工作参数的确定 (17)4.2.1转子的速度 (17)4.2.2生产能力 (17)4.2.3功率 (18)4.3转子的结构设计 (18)4.3.1轴的结构设计 (18)4.3.2轴的强度计算 (19)4.3.3破碎力的确定 (19)4.3.4轴的受力分析 (19)4.4轴承和键的选用 (21)4.4.1轴承的选用和润滑 (21)4.4.2键的选用 (22)第五章混凝土搅拌机搅拌叶片的有限元分析 (23)5.1搅拌叶片有限元模型的建立 (23)5.2优化设计和结果分析 (25)第六章结论 (26)参考文献 (27)感谢 (28)第一章绪论1.1混凝土搅拌机项目研究的目的及意义随着改革开放的持续推进,我国经济建设及科学技术的高速稳步增长,城镇化和新农村建设的大力发展,农村和大城市基础设施建设、房地产商品房开发业务的快速发展,直接促进了混凝土生产产量的快速增长机械化建设在施工中占据了重要的的地位。

搅拌桨分类搅拌桨分类是指将搅拌桨按照其结构、形状、材料等特点进行分类和归纳。

搅拌桨作为搅拌设备的重要组成部分，广泛应用于化工、制药、食品、冶金、环保等行业。

不同类型的搅拌桨具有不同的特点和适用范围，对于搅拌设备的运行效率和产品质量有着重要的影响。

一、按照结构分类1. 螺旋桨：螺旋桨是一种常见的搅拌桨结构，它由一根轴和若干个螺旋叶片组成。

螺旋桨具有搅拌强度大、搅拌效果好、适用范围广等特点，常用于搅拌粘稠液体和含有悬浮物的液体。

2. 锚式桨：锚式桨是一种结构独特的搅拌桨，它由一个中心轴和若干个锚形叶片组成。

锚式桨适用于搅拌高粘度液体和易产生漩涡的液体，具有搅拌均匀、能耗低等特点。

3. 湍流桨：湍流桨是一种具有复杂结构的搅拌桨，它由若干个圆盘状叶片组成。

湍流桨能够产生大量的湍流，使液体搅拌均匀，适用于搅拌高浓度悬浮液和易产生沉淀的液体。

二、按照形状分类1. 平板桨：平板桨是一种形状简单的搅拌桨，它由若干个平板状叶片组成。

平板桨适用于搅拌低浓度液体和易产生沉淀的液体，具有搅拌效果好、能耗低等特点。

2. 耙式桨：耙式桨是一种形状特殊的搅拌桨，它由若干个弯曲的耙形叶片组成。

耙式桨适用于搅拌高浓度悬浮液和易产生结垢的液体，具有搅拌均匀、能耗低等特点。

3. 直叶片桨：直叶片桨是一种形状简单的搅拌桨，它由若干个直翼形叶片组成。

直叶片桨适用于搅拌低浓度液体和易产生沉淀的液体，具有搅拌效果好、能耗低等特点。

三、按照材料分类1. 不锈钢桨：不锈钢桨是一种常见的搅拌桨材料，它具有耐腐蚀、耐磨损等特点，适用于搅拌酸碱液体和含有颗粒的液体。

2. 聚合物桨：聚合物桨是一种新型的搅拌桨材料，它具有重量轻、强度高、耐磨损等特点，适用于搅拌高温液体和易产生结垢的液体。

3. 陶瓷桨：陶瓷桨是一种特殊的搅拌桨材料，它具有耐高温、耐腐蚀等特点，适用于搅拌高温酸碱液体和易产生结垢的液体。

搅拌桨的分类可以帮助人们选择合适的搅拌桨，提高搅拌设备的运行效率和产品质量。

各种搅拌器介绍复合叶桨式搅拌器这是一种高效轴向流叶轮，它在主叶片上再增加了一个辅助叶片，该辅叶片有消除主叶片后方发生的流动剥离现象，使搅拌功率减少；同时在叶端能产生交叉的垂直分流，提高了混合效果，适用于中、低粘度的混合、分散、传热。

特别适用于大型罐槽的固液悬浮。

螺旋叶桨式（推进式）搅拌器推进式搅拌机（螺旋浆叶）一般为2叶，也可为3叶或4叶。

推进式搅拌机(器)容积循环速率大，在工作时能很好地使流体在随浆叶旋转的同时进行上下翻腾，即容易使低粘度流体流动处于湍流状态。

但由于其在旋转时，主要对流体作用轴向的推力，对流体所作用的剪力很小，这种搅拌器难以使高粘度流体处于湍流状态，也难以使高粘度流体充分搅拌混合。

推进式搅拌器的转速一般应在60—200r/min范围内，故这种搅拌器一般适用于低粘度流体的混合操作。

曲边斜叶桨式搅拌器本类搅拌器是斜叶桨式的一种变型，浆底旋转面接近容器的椭圆面，浆叶平面与旋转轴垂直面又成倾角45，兼起刮板作用，多为低转速运行，可在过流或层流区操作。

六斜叶开启涡轮式搅拌器四斜叶开启涡轮式搅拌器三斜叶开启涡轮式搅拌器六叶开启涡轮搅拌器六直叶开启涡轮式径流型搅拌器，使用转速范围大，使用粘度范围广，具有高剪切力及湍流扩散能力。

因其没有圆盘，不会阻碍浆叶上下液层混合，在有挡板槽中可以形成较大的对流循环，特别适用于剪切分散操作，同时因其具有良好的循环和剪切能力，也用于一般的固体溶解、反应、传热、乳化、结晶、固体悬浮操作。

六弯叶开启涡轮式具有平直叶涡轮几乎所有的特点，又因其具有特殊的后弯结构，排出性能更好，浆叶也不易磨损，特别适用于固体含量多时固液悬浮的操作，一般配挡板使用；同时也适用于一般的反应、传热、乳化等操作。

异形搅拌器三直叶锥底式SZP本类搅拌器为径流型搅拌器，使用条件同平直叶开启涡轮，适用于锥形容器搅拌的最下层搅拌，可应用于一般的反应、溶解、悬浮、传热、乳化、结晶等操作。

三叶后掠整体式HQ,四叶后掠整体式SQ为径流型搅拌器，配合指型挡板，能得到大流量的上下循环流，且剪切作用好，适合应用于传热、传质、固体溶解、悬浮等。

桨式搅拌机范文
通顺
桨式搅拌机是一种广泛使用的搅拌机，它具有高效率、节能、稳定性
和可靠性等特点，广泛应用于食品、化工、制药、石油、环保等行业。

桨
式搅拌机是由电机和齿轮减速机组成，用于将液体或固体进行混合，混合
过程中不改变物质的性质。

桨式搅拌机的原理是利用电动机通过减速机，将电力转换成机构能量，使杯壁上的桨片切向旋转，形成由交叉排列的桨叶，桨片叶背、桨叶的上
表面和下表面形成的容积和空隙，水液料在桨叶的作用下，产生圆周运动
和垂直运动，把液体分散、混合、搅拌，形成液体的混合过程。

桨式搅拌机有多种型号，有单桨式、双桨式和多桨式等。

单桨式搅拌
机主要用于搅拌较轻的液体，双桨式搅拌机主要用于搅拌粘度较强的液体，多桨式用于搅拌更为粘稠的液体。

桨式搅拌机机头可能配有渐变缸，可以
调整桨叶的倾斜度，控制工作流量，以达到更好的混合效果。

桨式搅拌机工作原理-概述说明以及解释1.引言1.1 概述桨式搅拌机是一种常用的机械设备，用于混合和搅拌液体、半固体以及粘稠物料。

它在化工工艺、食品加工、制药等行业中得到广泛应用。

桨式搅拌机的工作原理是利用转子和桨叶的旋转运动来实现物料的混合。

桨式搅拌机的转子是驱动装置，通过电机或者其他动力源提供动力，使得转子能够高速旋转。

转子上装有若干个桨叶，通常是两片或四片。

这些桨叶的作用是将搅拌槽中的物料推到一定高度后再坠落，产生循环流动，从而实现搅拌混合的效果。

在桨式搅拌机工作过程中，当转子旋转时，桨叶不断地将物料向上推动，同时也将物料带入转子中心轴周围形成旋涡。

这种旋涡运动使得物料受到剪切、张力和挤压等多种力的作用，从而达到混合的效果。

桨式搅拌机的工作原理可以归纳为以下几点：1. 桨叶的旋转运动使得物料在搅拌槽中流动，从而实现物料的混合。

2. 桨叶的作用可以将物料推到一定高度，形成循环流动，增加物料间的接触面积，提高混合效果。

3. 旋涡运动使得物料受到多种力的作用，加速物料混合的速度。

4. 桨式搅拌机的转速、桨叶形状和数量等参数会影响混合效果，需要根据具体的工艺要求进行调整。

总之，桨式搅拌机通过转子和桨叶的旋转运动实现物料的混合，具有混合效果好、操作简便、成本较低等优点。

随着科技的不断发展，桨式搅拌机在工业生产中的应用前景也将越来越广阔。

在未来，我们可以期待桨式搅拌机在更多领域发挥着重要的作用。

1.2文章结构文章结构部分的内容可以编写如下：文章结构部分旨在介绍本篇长文的组织结构和章节安排，帮助读者更好地理解全文内容的安排和逻辑顺序。

本篇长文共包括引言、正文和结论三个主要部分。

引言部分主要分为三个小节，包括概述、文章结构和目的。

在概述部分，我们将对桨式搅拌机这一主题进行简要的概括和介绍，引起读者的兴趣。

文章结构部分则是本节的主题，它将详细介绍本篇长文的组织结构和各个章节的内容。

最后，在目的部分，我们将明确本篇长文的写作目的和意义，为读者提供一个整体的观念。

搅拌器的种类和用途搅拌器是使气、液介质均匀混合的设备，其类型多样、尺寸繁多，应用普遍，在工业、建筑等多行业都有应用。

下面为大家讲解一下常用搅拌器的种类和用途。

1.桨式搅拌器，叶片分直叶、斜叶及弯叶特点：直叶桨以水平环流为主，当设有挡板时，为上下循环流，流动状态比较单一。

斜叶桨有轴向分流，径向分流和环向分流。

适用范围：一般用于层流状态下，适用于低粘度混合均一、调和、均相、溶解、结晶，高粘度时多层大直径低速搅拌。

2.开启涡轮搅拌器①开启涡轮直叶桨搅拌器特点：径流型桨叶，湍流扩散和剪切力大，有挡板时可形成较大的上下环流，使用转速和粘度范围较大。

适用范围：适用于剪切分散操作，也可以用于一般的反应、溶解、悬浮、传热、乳化、结晶等操作。

②开启涡轮斜叶桨搅拌器特点：轴流型桨叶，有较好的对流循环能力和湍流扩散能力。

适用范围：适合混合、微粘结晶、分散、反应、悬浮、溶解、传热等操作。

③开启涡轮弯叶桨搅拌器特点：径流型桨叶，弧形弯曲桨叶，并有较大的后退角，排出量大，功耗低，桨叶不易磨损。

适用范围：在配有挡板的条件下，适用于固体悬浮操作，也可用于一般的分散、传热、混合、反应。

3.推进式搅拌器特点：轴流型桨叶，循环速率高、剪切力小。

适用范围：一般适用于低粘度的混合、溶解、悬浮、传热操作。

4.框式搅拌器特点：低速径流型，各种形式搅拌器可适应各种罐体形状；搅拌时以水平环流为主，不同位置的横梁和竖杆可增加附近的涡流、扩大搅拌范围，一般适合在层流工作。

适用范围：适用于低粘度液位任意变动或中高粘度的混合、传热、溶解、非均相的传质、反应操作。

5.螺带搅拌器特点：轴流型，一般物料沿内壁螺旋上升，向中心凹穴汇合，形成上下对流循环。

同事具有较高的防附着效果。

适用范围：适用于高粘度或粉状物料的混合、传热、反应溶解操作。

搅拌器。

复合叶桨式搅拌器这是一种高效轴向流叶轮，它在主叶片上再增加了一个辅助叶片，该辅叶片有消除主叶片后方发生的流动剥离现象,使搅拌功率减少;同时在叶端能产生交叉的垂直分流,提高了混合效果,适用于中、低粘度的混合、分散、传热。

特别适用于大型罐槽的固液悬浮。

螺旋叶桨式(推进式）搅拌器推进式搅拌机（螺旋浆叶)一般为2叶,也可为3叶或4叶。

推进式搅拌机（器）容积循环速率大，在工作时能很好地使流体在随浆叶旋转的同时进行上下翻腾，即容易使低粘度流体流动处于湍流状态。

但由于其在旋转时，主要对流体作用轴向的推力,对流体所作用的剪力很小，这种搅拌器难以使高粘度流体处于湍流状态,也难以使高粘度流体充分搅拌混合。

推进式搅拌器的转速一般应在60-200r/min范围内，故这种搅拌器一般适用于低粘度流体的混合操作。

曲边斜叶桨式搅拌器本类搅拌器是斜叶桨式的一种变型，浆底旋转面接近容器的椭圆面，浆叶平面与旋转轴垂直面又成倾角45，兼起刮板作用,多为低转速运行，可在过流或层流区操作。

六斜叶开启涡轮式搅拌器四斜叶开启涡轮式搅拌器三斜叶开启涡轮式搅拌器六叶开启涡轮搅拌器六直叶开启涡轮式径流型搅拌器，使用转速范围大，使用粘度范围广,具有高剪切力及湍流扩散能力。

因其没有圆盘，不会阻碍浆叶上下液层混合，在有挡板槽中可以形成较大的对流循环，特别适用于剪切分散操作，同时因其具有良好的循环和剪切能力，也用于一般的固体溶解、反应、传热、乳化、结晶、固体悬浮操作。

六弯叶开启涡轮式具有平直叶涡轮几乎所有的特点，又因其具有特殊的后弯结构，排出性能更好，浆叶也不易磨损，特别适用于固体含量多时固液悬浮的操作，一般配挡板使用；同时也适用于一般的反应、传热、乳化等操作。

异形搅拌器三直叶锥底式SZP本类搅拌器为径流型搅拌器，使用条件同平直叶开启涡轮，适用于锥形容器搅拌的最下层搅拌，可应用于一般的反应、溶解、悬浮、传热、乳化、结晶等操作。

三叶后掠整体式HQ,四叶后掠整体式SQ为径流型搅拌器，配合指型挡板，能得到大流量的上下循环流，且剪切作用好，适合应用于传热、传质、固体溶解、悬浮等.布尔马金式搅拌器为径流型搅拌器，浆叶前端带有后掠角的大宽叶浆叶,排出性能优于直叶和弯叶开启涡轮，功耗低,剪切力小，有挡板时，可产生对流循环及湍流扩散,适用于传热、传质、混合、纤维物料的溶解。

搅拌桨分类搅拌桨是一种常见的工程设备，主要用于搅拌液体或混合物。

它通常由桨叶、轴承和电动机等部件组成。

在工业生产中，搅拌桨广泛应用于化工、食品、制药等领域，起到了重要的作用。

一、搅拌桨的分类根据不同的搅拌原理和结构特点，搅拌桨可以分为多种类型。

以下是常见的几种搅拌桨分类：1. 桨叶形状分类搅拌桨的桨叶形状可以分为螺旋形、刮板形、射流形等。

螺旋形桨叶适用于搅拌粘稠液体，刮板形桨叶适用于搅拌固体颗粒和液体的混合物，射流形桨叶适用于高速搅拌。

2. 桨叶位置分类搅拌桨的桨叶位置可以分为上部搅拌和底部搅拌。

上部搅拌桨叶适用于搅拌低黏度液体，底部搅拌桨叶适用于搅拌高黏度液体。

3. 搅拌速度分类搅拌桨的搅拌速度可以分为低速搅拌、中速搅拌和高速搅拌。

低速搅拌适用于搅拌易发生颗粒破碎的物料，中速搅拌适用于搅拌溶解反应物，高速搅拌适用于搅拌分散颗粒。

二、搅拌桨的应用领域1. 化工行业在化工生产中，搅拌桨被广泛应用于反应釜、槽罐等设备中，用于混合反应物料，提高反应效率。

同时，搅拌桨还可以用于调节反应物料的温度和浓度，保证产品质量。

2. 食品行业在食品加工过程中，搅拌桨可以用于混合面糊、搅拌酱料等操作。

搅拌桨的设计使得食品成分更加均匀，提高产品的口感和质量。

3. 制药行业在制药生产中，搅拌桨被广泛应用于药液的混合、溶解、均质等工序中。

搅拌桨的运动使得药液中的成分更加均匀，提高药物的效果。

4. 环保行业在环保设备中，搅拌桨可以用于搅拌废水中的污染物，加速化学反应，提高废水处理效率。

同时，搅拌桨还可以用于混合气体，提高气体的反应速率。

三、搅拌桨的优势和发展趋势1. 高效性搅拌桨通过桨叶的旋转运动，使液体或混合物充分混合，提高搅拌效率。

同时，搅拌桨的设计和优化可以进一步提高搅拌效果。

2. 灵活性搅拌桨的结构和形状可以根据不同的工艺要求进行调整和优化。

同时，搅拌桨的运动方式可以根据不同的搅拌任务进行调整，提高适应性。

3. 节能性随着科技的不断进步，搅拌桨的设计和制造技术也在不断创新。
