全书习题参考答案第1章概述1.1 填空题（1）光导纤维（2）掺铒光纤放大器(EDFA) 波分复用(WDM) 非零色散光纤(NIDSF) 光电集成(OEIC)（3）0.85µm 1.31µm 1.55µm 近红外（4）光发送机 光接收机 光纤链路（5）光纤 C=BW×log2(1+SNR) 信道带宽（6）大 大（7）带宽利用系数（8）可重构性可扩展性透明性兼容性完整性生存性1.2 解：利用光导纤维传输光波信号的通信方式称为光纤通信。
即以光波为载频，以光纤为传输介质的通信方式称为光纤通信。
1.3 解：（1）传输频带宽，通信容量大（2）传输距离长（3）抗电磁干扰能力强，无串音（4）抗腐蚀、耐酸碱（5）重量轻，安全，易敷设（6）保密性强(7) 原料资源丰富1.4 解：在光纤通信系统中，最基本的三个组成部分是光发送机、光接收机和光纤链路。
光发送机由电接口、驱动电路和光源组件组成。
其作用是将电信号转换为光信号，并将生成的光信号注入光纤。
光接收机是由光检测器组件、放大电路和电接口组成。
其作用是将光纤送来的光信号还原成原始的电信号。
光纤链路由光纤光缆、光纤光缆线路(接续)盒、光缆终端盒、光纤连接器和中继器等构成。
光纤光缆用于传输光波信息。
中继器主要用于补偿信号由于长距离传送所损失的能量。
光缆线路盒：将光缆连接起来。
光缆终端盒：将光缆从户外引入到室内，将光缆中的光纤从光缆中分出来。
光纤连接器：连接光纤跳线与光缆中的光纤。
1.5解：“掺铒光纤放大器(EDFA)+波分复用(WDM)+非零色散光纤(NIDSF)+光电集成(OEIC)”正成为国际上光纤通信的主要发展方向。
1.6 解：第一阶段（1966~1976年），实现了短波长（0.85µm）、低速（45或34 Mb/s）多模光纤通信系统，无中继传输距离约10km。
第二阶段（1976~1986年），光纤以多模发展到单模，工作波长以短波（0.85um）发展到长波长，实现了波长为1.31µm、传输速率为140~165Mb/s的单模光纤通信系统，无中继传输距离为50~100km。

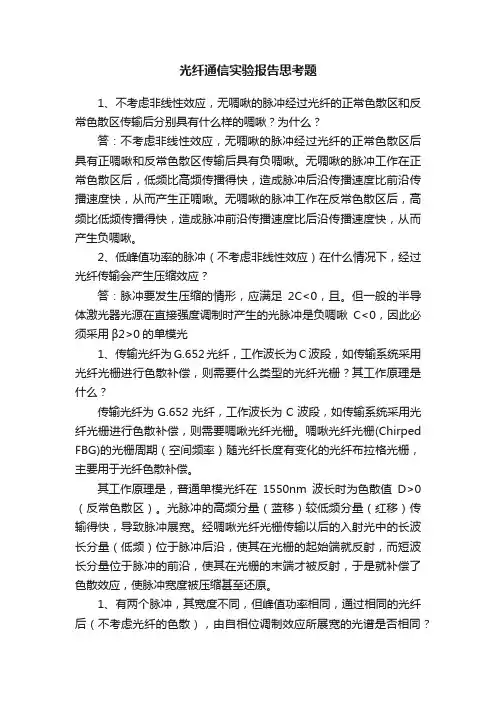

光纤通信实验报告思考题1、不考虑非线性效应，无啁啾的脉冲经过光纤的正常色散区和反常色散区传输后分别具有什么样的啁啾？为什么？答：不考虑非线性效应，无啁啾的脉冲经过光纤的正常色散区后具有正啁啾和反常色散区传输后具有负啁啾。
无啁啾的脉冲工作在正常色散区后，低频比高频传播得快，造成脉冲后沿传播速度比前沿传播速度快，从而产生正啁啾。
无啁啾的脉冲工作在反常色散区后，高频比低频传播得快，造成脉冲前沿传播速度比后沿传播速度快，从而产生负啁啾。
2、低峰值功率的脉冲（不考虑非线性效应）在什么情况下，经过光纤传输会产生压缩效应？答：脉冲要发生压缩的情形，应满足2C<0，且。
但一般的半导体激光器光源在直接强度调制时产生的光脉冲是负啁啾C<0，因此必须采用β2>0的单模光1、传输光纤为G.652光纤，工作波长为C波段，如传输系统采用光纤光栅进行色散补偿，则需要什么类型的光纤光栅？其工作原理是什么？传输光纤为G.652光纤，工作波长为C波段，如传输系统采用光纤光栅进行色散补偿，则需要啁啾光纤光栅。
啁啾光纤光栅(Chirped FBG)的光栅周期（空间频率）随光纤长度有变化的光纤布拉格光栅，主要用于光纤色散补偿。
其工作原理是，普通单模光纤在1550nm波长时为色散值D>0（反常色散区）。
光脉冲的高频分量（蓝移）较低频分量（红移）传输得快，导致脉冲展宽。
经啁啾光纤光栅传输以后的入射光中的长波长分量（低频）位于脉冲后沿，使其在光栅的起始端就反射，而短波长分量位于脉冲的前沿，使其在光栅的末端才被反射，于是就补偿了色散效应，使脉冲宽度被压缩甚至还原。
1、有两个脉冲，其宽度不同，但峰值功率相同，通过相同的光纤后（不考虑光纤的色散），由自相位调制效应所展宽的光谱是否相同？答：不相同。
脉冲频谱的展宽程度还与脉冲形状有关。
2、脉冲在光纤中的自相位调制效应跟什么因素有关系？如何增强自相位调制效应？答：自相位调制效应与输入光功率、传输距离、材料非线性折射率、光纤的型号、信号光的波长、输入脉冲的形状等因素有关。
思考题参考答案1、SDH帧由哪几部分组成？SDH有哪些显著特点？答：SDH帧由净负荷，管理单元指针和段开销三部分组成。
SDH主要优点有：高度标准化的光接口规范、较好的兼容性、灵活的分插功能、强大的网络管理能力和强大的自愈功能。
其缺点有：频带利用率不如PDH高、设备复杂性增加、网管系统的安全性能要求高。
2、根据帧结构，计算STM-1、STM-4的标称速率。
解：STM-1的标称速率：一帧的比特数：9×270×8＝19440（比特），传送一帧所用时间为125μs，故标称速率为：19440/(125×10－6)＝155520（kb/s）。
STM-4的标称速率：STM-4帧为9行，270×4列，传送一帧所用时间为125μs。
可以看出STM-4的列数是STM－1的4倍，其余都一样，所以：STM－4的标称速率为：155520×4＝622080（kb/s）3、STM-N帧长、帧频、周期各为多少？帧中每个字节提供的通道速率是多少？答：STM-N帧长为9×270N×8比特，帧频8000帧/秒，周期为125μs。
帧中每个字节提供的通道速率为：8比特/帧×8000帧/秒＝64kb/s。
4、段开销分几部分？每部分在帧中的位置如何？作用是什么？答：段开销分为再生段开销和复用段开销两部分。
再生段开销位于STM-N帧中的1~3行的1~9×N列，用于帧定位，再生段的监控、维护和管理。
复用段开销分布在STM-N帧中的5~9行的1~9×N列，用于复用段的监控、维护和管理。
5、管理单元指针位于帧中什么位置？其作用是什么？答：管理单元指针存放在帧的第4行的1~9×N列，用来指示信息净负荷的第一个字节在STN-N帧内的准确位置，以便正确地分出所需的信息。
6、简述2.048Mbit/s信号到STM-1的映射复用过程。
答：2.048Mbit/s信号经过C-12、VC-12、TU-12、TUG-2、TUG-3、VC-4、AU-4和AUG-1映射复用成STM-1的成帧信号。
1．光波从空气中以角度1θ=33°投射到平板玻璃表面上，这里的1θ是入射光与玻璃表面之间的夹角。
根据投射到玻璃表面的角度，光束一部分被反射，另一部分发生折射，如果折射光束和反射光束之间的夹角正好为90°，请问玻璃的折射率等于多少？这种玻璃的临界角又是多少？解：入射光与玻璃表面之间的夹角1θ=33°，则入射角57i θ=°，反射角57r θ=°。
由于折射光束和反射光束之间的夹角正好为90°，所以折射角33y θ=°。
由折射定律sin sin i i y y n n θθ=，10==n n i 得到33sin /67sin sin /sin 1===y i y n n θθ69.1≈其中利用了空气折射率1i n =。
这种玻璃的临界角为59.01.6911arcsin ≈==y n θ2．计算1 1.48n =及2 1.46n =的阶跃折射率光纤的数值孔径。
如果光纤端面外介质折射率 1.00n =，则允许的最大入射角maxθ为多少？解：阶跃光纤的数值孔径为22max 12sin 0.24NA n n θ==-≈允许的最大入射角()max arcsin 0.24θ=自己用matlab 算出来3．弱导阶跃光纤纤芯和包层折射率分别为11.5n=，2 1.45n =，试计算（1）纤芯和包层的相对折射率∆； （2）光纤的数值孔径NA 。
解：阶跃光纤纤芯和包层的相对折射率差为2212210.032n n n -∆=≈光纤的数值孔径为22120.38NA n n =-≈4．已知阶跃光纤纤芯的折射率为11.5n=，相对折射（指数）差0.01∆=，纤芯半径25a m μ=，若01m λμ=，计算光纤的归一化频率V 及其中传播的模数量M 。
解：光纤的归一化频率22121022233.3V a n n a n ππλλ=-=⋅∆=光纤中传播的模数量25542V M ≈=5．一根数值孔径为0.20的阶跃折射率多模光纤在850nm 波长上可以支持1000个左右的传播模式。
光纤优点：1、频带宽、传输容量大2、损耗小，中继距离长3、重量轻、体积小4、抗电磁干扰性能好5泄露小、保密性好6、节约金属材料光纤系统结构分为：点对点、一点对多点、网络拓扑结构光通网分：LAN MAN WAN光的本质？为什么相位差是（2πΔZ）/λ？光的本质是一种电磁波。
光波沿Z方向传播的数字表达Ex =E0COS(wt-kz+φ0 )，对于每一个wt是相同的，故被ΔZ分开的两点间的相位差Δφ可用kΔz简单表示，因为对于没一点wt是相同的。
假如相位差是0或2π的整数倍，则两个点是同相位，于是相位差Δφ=kΔz。
光纤结构：光纤是由Si02制成的纤芯和包层组成，为了保护光纤外面还增加尼龙外层。
包层的作用：把光纤限制在纤芯内。
尼龙外层：增强光纤的肉人心、机械强度和耐老话特性。
折射率的径向分布，光纤分为：阶跃光纤（SI）渐变光纤（GI）实用光纤分为：多模光纤(MM)、单模光纤（SM）常用单模光纤：标准单模光纤、色散单模光纤、非零色散移位光纤光纤传光原理：基于光的折射反射、描述光纤特性参数有：衰减、色散、带宽模式色散的产生:在多模光纤中，不同模式的光信号在光纤中传输的群速度不同，引起到达光纤末端的时间延迟不同经光探测后各模式混合使输出光生电流脉冲相对于输入脉冲展宽光连接器把两个光纤端面结合在一起，以实现光纤与光纤之间可拆卸连接的器件，对这种器件的基本要求是使发射光纤输出的光能量最大限度地耦合进接收光纤。
跳线用于终端设备和光缆线路及各种光无源器件之间的互连，以构成光纤传输系统光耦合器的功能把一个或多个光输入分配给多个或一个光输出。
T形、星形、方向、波分。
光滤波器是从包含多个波长的输入光信号中提取出所需要波长的信号。
波分复用器把多个不同波长的发射机输出的光信号复合在一起，并注入一根光纤。
解复用器把一根光纤输出的多个波长的复合光信号，用解复用器还原成单个不同波长信号，并分配给不同的接收机。
光开关接通或断开光信号，转换光路，实现光信号的交换。
光纤通信第三版习题答案光纤通信第三版习题答案光纤通信是一种高速传输信息的技术，它利用光信号在光纤中传输数据。
光纤通信的发展已经进入到第三版，为了帮助读者更好地理解和掌握相关知识，本文将提供一些光纤通信第三版习题的答案。
第一章：光纤通信基础知识1. 什么是光纤通信？光纤通信是利用光纤作为传输介质，将信息以光信号的形式传输的一种通信方式。
2. 光纤通信的优点有哪些？光纤通信具有大带宽、低损耗、抗干扰能力强等优点。
3. 光纤通信的基本组成部分有哪些？光纤通信的基本组成部分包括光源、调制器、光纤、解调器和接收器等。
4. 光纤通信的工作原理是什么？光纤通信的工作原理是利用光的全反射特性将光信号在光纤中传输，通过调制器和解调器的处理，将光信号转换为电信号进行传输和接收。
第二章：光纤通信系统设计1. 光纤通信系统的设计包括哪些方面？光纤通信系统的设计包括光源的选择、光纤的布线和连接、调制器和解调器的设计等方面。
2. 光纤通信系统中如何选择合适的光源？选择合适的光源需要考虑光源的功率、频率范围和调制方式等因素。
3. 光纤通信系统中如何设计光纤的布线和连接？光纤的布线和连接需要考虑光纤的长度、弯曲半径和连接方式等因素，以保证光信号的传输质量。
4. 光纤通信系统中如何设计调制器和解调器？调制器和解调器的设计需要考虑调制方式、解调方式和信号处理的算法等因素，以实现光信号的调制和解调。
第三章：光纤通信的性能评估1. 光纤通信系统的性能评估指标有哪些？光纤通信系统的性能评估指标包括传输速率、误码率、信噪比和带宽等。
2. 如何评估光纤通信系统的传输速率？光纤通信系统的传输速率可以通过测量单位时间内传输的比特数来评估。
3. 如何评估光纤通信系统的误码率？光纤通信系统的误码率可以通过发送和接收的比特数之间的差异来评估。
4. 如何评估光纤通信系统的信噪比？光纤通信系统的信噪比可以通过测量信号和噪声的功率之间的比值来评估。
第四章：光纤通信的应用1. 光纤通信在哪些领域得到了广泛应用？光纤通信在通信、互联网、电视传输和医疗等领域得到了广泛应用。

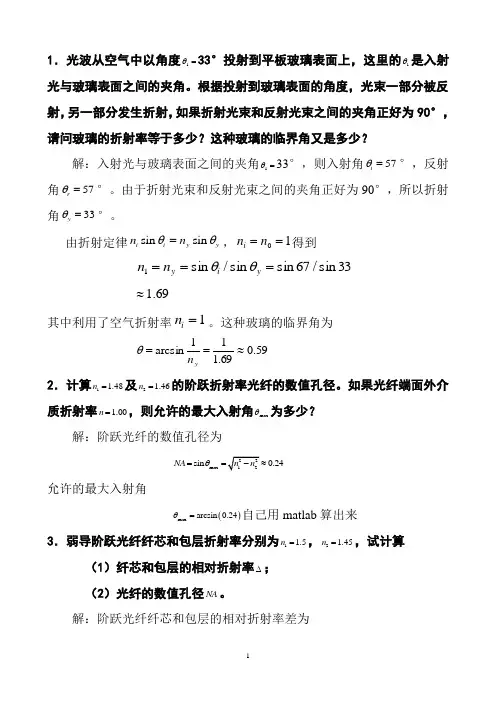

《光纤通信》课后习题答案习题二1．光波从空气中以角度1θ=33°投射到平板玻璃表面上，这里的1θ是入射光与玻璃表面之间的夹角。
根据投射到玻璃表面的角度，光束一部分被反射，另一部分发生折射，如果折射光束和反射光束之间的夹角正好为90°，请问玻璃的折射率等于多少？这种玻璃的临界角又是多少？解：入射光与玻璃表面之间的夹角1θ=33°，则入射角57i θ=°，反射角57r θ=°。
由于折射光束和反射光束之间的夹角正好为90°，所以折射角33y θ=°。
由折射定律sin sin i i y y n n θθ=，得到sin /sin sin67/sin33y i y n θθ==（自己用matlab 算出来）其中利用了空气折射率1i n =。
这种玻璃的临界角为1arcsinc yn θ=（自己用matlab 算出来） 2．计算1 1.48n =及2 1.46n =的阶跃折射率光纤的数值孔径。
如果光纤端面外介质折射率1.00n =，则允许的最大入射角max θ为多少？解：阶跃光纤的数值孔径为max sin 0.24NA θ=允许的最大入射角()max arcsin 0.24θ=自己用matlab 算出来3．弱导阶跃光纤纤芯和包层折射率分别为1 1.5n =，2 1.45n =，试计算（1）纤芯和包层的相对折射率?；（2）光纤的数值孔径NA 。
解：阶跃光纤纤芯和包层的相对折射率差为2212210.032n n n -?=≈光纤的数值孔径为0.38NA =4．已知阶跃光纤纤芯的折射率为1 1.5n =，相对折射（指数）差0.01?=，纤芯半径25a m μ=，若01m λμ=，计算光纤的归一化频率V 及其中传播的模数量M 。
解：光纤的归一化频率002233.3V a n ππλλ==?=光纤中传播的模数量25542V M ≈=5．一根数值孔径为0.20的阶跃折射率多模光纤在850nm 波长上可以支持1000个左右的传播模式。

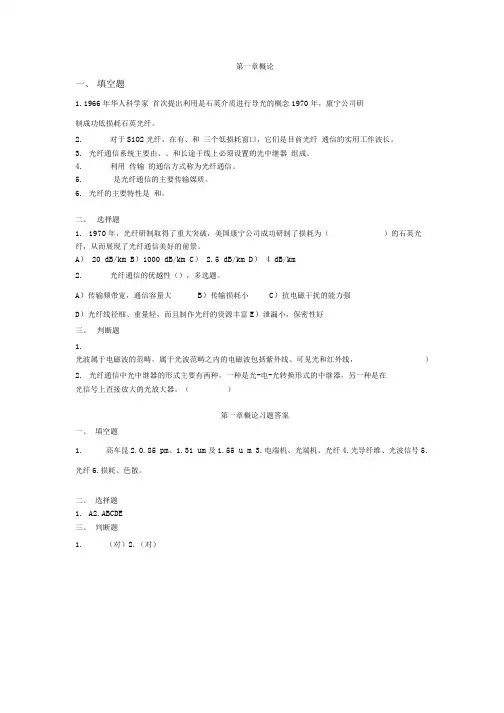

第一章概论一、填空题1.1966年华人科学家首次提出利用是石英介质进行导光的概念1970年，康宁公司研制成功低损耗石英光纤。
2.对于SiO2光纤，在有、和三个低损耗窗口，它们是目前光纤通信的实用工作波长。
3.光纤通信系统主要由、、和长途干线上必须设置的光中继器组成。
4.利用传输的通信方式称为光纤通信。
5.是光纤通信的主要传输媒质。
6.光纤的主要特性是和。
二、选择题1.1970年，光纤研制取得了重大突破，美国康宁公司成功研制了损耗为（）的石英光纤，从而展现了光纤通信美好的前景。
A） 20 dB/km B）1000 dB/km C） 2.5 dB/km D） 4 dB/km2.光纤通信的优越性（），多选题。
A）传输频带宽，通信容量大B）传输损耗小C）抗电磁干扰的能力强D）光纤线径细、重量轻，而且制作光纤的资源丰富E）泄漏小，保密性好三、判断题1.光波属于电磁波的范畴，属于光波范畴之内的电磁波包括紫外线、可见光和红外线，）2.光纤通信中光中继器的形式主要有两种，一种是光-电-光转换形式的中继器，另一种是在光信号上直接放大的光放大器。
（）第一章概论习题答案一、填空题1.高车昆2.0.85 pm、1.31 um及1.55 u m3.电端机、光端机、光纤4.光导纤维、光波信号5. 光纤6.损耗、色散。
二、选择题1.A2.ABCDE三、判断题1.（对）2.（对）A） TM 波B） EM 波波2光缆线路按建筑形式分为（施工，确保质量。
A）直埋B）架空3. 一条光缆线路上吊线不超过（A) 2 B)1C) 6 D) 4第二章光纤光缆习题一、填空题1.光纤是由中心的和外围的同轴组成的圆柱形细丝；为实现光能量在光纤中的传输，要求中心的纤芯的折射率稍高于外围的包层的折射率。
2.渐变型光纤的说明不同入射角的光线，虽然经历的路程不同，但最终都会聚在一点上3.由于的存在，使得在光纤中传输的光纤信号，无论是模拟信号还是数字信号的幅度都要减小；光纤的决定了系统的。

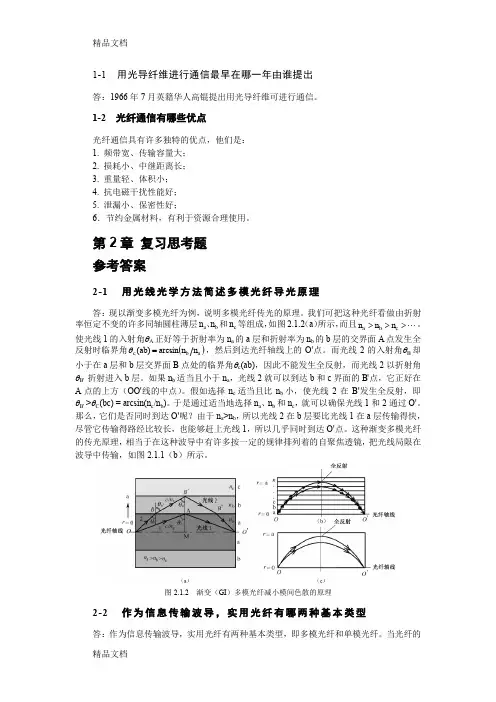

1-1 用光导纤维进行通信最早在哪一年由谁提出答：1966年7月英籍华人高锟提出用光导纤维可进行通信。
1-2 光纤通信有哪些优点光纤通信具有许多独特的优点，他们是：1. 频带宽、传输容量大；2. 损耗小、中继距离长；3. 重量轻、体积小；4. 抗电磁干扰性能好；5. 泄漏小、保密性好；6．节约金属材料，有利于资源合理使用。
第2章 复习思考题参考答案2-1 用光线光学方法简述多模光纤导光原理答：现以渐变多模光纤为例，说明多模光纤传光的原理。
我们可把这种光纤看做由折射率恒定不变的许多同轴圆柱薄层n a 、n b 和n c 等组成，如图2.1.2（a ）所示，而且 >>>c b a n n n 。
使光线1的入射角θA 正好等于折射率为n a 的a 层和折射率为n b 的b 层的交界面A 点发生全反射时临界角()a b c arcsin )ab (n n =θ，然后到达光纤轴线上的O'点。
而光线2的入射角θB 却小于在a 层和b 层交界面B 点处的临界角θc (ab)，因此不能发生全反射，而光线2以折射角θB ' 折射进入b 层。
如果n b 适当且小于n a ，光线2就可以到达b 和c 界面的B'点，它正好在A 点的上方（OO'线的中点）。
假如选择n c 适当且比n b 小，使光线2在B '发生全反射，即θB ' >θC (bc) = arcsin(n c /n b )。
于是通过适当地选择n a 、n b 和n c ，就可以确保光线1和2通过O'。
那么，它们是否同时到达O'呢？由于n a >n b ，所以光线2在b 层要比光线1在a 层传输得快，尽管它传输得路经比较长，也能够赶上光线1，所以几乎同时到达O'点。
这种渐变多模光纤的传光原理，相当于在这种波导中有许多按一定的规律排列着的自聚焦透镜，把光线局限在波导中传输，如图2.1.1（b ）所示。
第一章：信息量、平均信息速率、码元速率、信息速率第二章：习题2.1 设随机过程X (t )可以表示成：式中，θ是一个离散随机变量，它具有如下概率分布：P (θ=0)=0.5，P (θ=π/2)=0.5试求E [X (t )]和X R (0,1)。
解：E [X (t )]=P (θ=0)2cos(2)t π+P (θ= π/2)2cos(2)=cos(2)sin 22t t t ππππ+- 习题2.2 设一个随机过程X (t )可以表示成：判断它是功率信号还是能量信号？并求出其功率谱密度或能量谱密度。
解：为功率信号。
习题2.6 试求X (t )=A cos t ω的自相关函数，并根据其自相关函数求出其功率。
解：R (t ，t+τ)=E [X (t )X (t+τ)] =[]cos *cos()E A t A t ωωτ+功率P =R(0)=22A 习题2.10 已知噪声()t n 的自相关函数()ττk -e 2k R n =，k 为常数。
(1)试求其功率谱密度函数()f P n 和功率P ；(2)画出()τn R 和()f P n 的曲线。
解：(1)222()()2(2)k j j n n k k P f R e d e e d k f τωτωττττπ-+∞-+∞--∞-∞===+⎰⎰ (2)()n R τ和()f P n 的曲线如图2-2所示。
图2习题2.16 设有一个LC 低通滤波器如图2-4所示。
若输入信号是一个均值为0、双边功率谱密度为02n 的高斯白噪声时，试求 (1) 输出噪声的自相关函数。
(2)解：(1)LC 低通滤波器的系统函数为H(f)=2221221422j fCf LC j fL j fC ππππ=-+输出过程的功率谱密度为20021()()()21i n P P H LCωωωω==- 对功率谱密度做傅立叶反变换，可得自相关函数为00()exp()4Cn C R L Lττ=- (2) 输出亦是高斯过程，因此 第三章：习题3.1 设一个载波的表达式为()5cos1000c t t π=，基带调制信号的表达式为：m(t)=1+cos200t π。
第2章 复习思考题参考答案2-1 用光线光学方法简述多模光纤导光原理答：现以渐变多模光纤为例，说明多模光纤传光的原理。
我们可把这种光纤看做由折射率恒定不变的许多同轴圆柱薄层n a 、n b 和n c 等组成，如图2.1.2（a ）所示，而且Λ>>>c b a n n n 。
使光线1的入射角A 正好等于折射率为n a 的a 层和折射率为n b 的b 层的交界面A 点发生全反射时临界角()a b c arcsin )ab (n n =θ，然后到达光纤轴线上的O'点。
而光线2的入射角B 却小于在a 层和b 层交界面B 点处的临界角c (ab)，因此不能发生全反射，而光线2以折射角B ' 折射进入b 层。
如果n b 适当且小于n a ，光线2就可以到达b 和c 界面的B'点，它正好在A 点的上方（OO'线的中点）。
假如选择n c 适当且比n b 小，使光线2在B '发生全反射，即B ' >C (bc) = arcsin(n c /n b )。
于是通过适当地选择n a 、n b 和n c ，就可以确保光线1和2通过O'。
那么，它们是否同时到达O'呢由于n a >n b ，所以光线2在b 层要比光线1在a 层传输得快，尽管它传输得路经比较长，也能够赶上光线1，所以几乎同时到达O'点。
这种渐变多模光纤的传光原理，相当于在这种波导中有许多按一定的规律排列着的自聚焦透镜，把光线局限在波导中传输，如图（b ）所示。
图2.1.2 渐变（GI ）多模光纤减小模间色散的原理2-2 作为信息传输波导，实用光纤有哪两种基本类型答：作为信息传输波导，实用光纤有两种基本类型，即多模光纤和单模光纤。
当光纤的芯径很小时，光纤只允许与光纤轴线一致的光线通过，即只允许通过一个基模。
只能传播一个模式的光纤称为单模光纤。
用导波理论解释单模光纤传输的条件是，当归一化波导参数（也叫归一化芯径）405.2<V 时，只有一种模式，即基模01LP （即零次模，N = 0）通过光纤芯传输，这种只允许基模01LP 传输的光纤称为单模光纤。
2-3 什么叫多模光纤什么叫单模光纤答：传播数百到上千个模式的光纤称为多模（MultiMode ，MM ）光纤。
2-4 光纤传输电磁波的条件有哪两个答：光纤传输电磁波的条件除满足光线在纤芯和包层界面上的全反射条件外，还需满足传输过程中的相干加强条件。
2-5 造成光纤传输损耗的主要因素有哪些哪些是可以改善的最小损耗在什么波长范围内答：引起衰减的原因是光纤对光能量的吸收损耗、散射损耗和辐射损耗，如图2.3.1所示。
光纤是熔融SiO 2制成的，光信号在光纤中传输时，由于吸收、散射和波导缺陷等机理产生功率损耗，从而引起衰减。
吸收损耗有纯SiO 2材料引起的内部吸收和杂质引起的外部吸收。
内部吸收是由于构成SiO 2的离子晶格在光波（电磁波）的作用下发生振动损失的能量。
外部吸收主要由OH 离子杂质引起。
散射损耗主要由瑞利散射引起。
瑞利散射是由在光纤制造过程中材料密度的不均匀（造成折射率不均匀）产生的。
非线性散射损耗：在DWDM 系统中，当光纤中传输的光强大到一定程度时就会产生受激拉曼散射、受激布里渊散射和四波混频等非线性现象，使输入光能量转移到新的频率分量上，产生非线性损耗。
减小OH 离子杂质和提高光纤制造过程中材料密度的均匀性可以减小光纤的损耗。
为了减小非线性散射损耗，可以使每个WDM 信道的光功率不要太强。
最小损耗在1.55?m 波长附近。
2-6 什么是光纤的色散对通信有何影响多模光纤的色散由什么色散决定单模光纤色散又有什么色散决定答：色散是由于不同成分的光信号在光纤中传输时，因群速度不同产生不同的时间延迟而引起的一种物理效应。
光信号分量包括发送信号调制和光源谱宽中的频率分量，以及光纤中的不同模式分量。
如果信号是模拟调制，色散限制了带宽。
如果信号是数字脉冲，色散使脉冲展宽。
对于多模光纤，主要是模式色散。
对于单模光纤，由于只有一个模式在光纤中传输，所以不存在模式色散，只有色度色散和偏振模色散。
对于制造良好的单模光纤，偏振模色散最小。
在DWDM 和OTDM 系统中，随着光纤传输速率的提高，高阶色散也必须考虑。
2-7 光纤数值孔径的定义是什么其物理意义是什么答：数值孔径（Numerical Aperture ，NA ）定义为 22121NA 2n n n ∆=-= （2.2.3）式中，()121n n n ∆=-为纤芯与包层相对折射率差。
用数值孔径表示的子午光线最大入射角max 是max 0NA sin n α= max sin NA α=（01n =时）（2.2.4）角度2max 称为入射光线的总接收角，它与光纤的数值孔径和光发射介质的折射率0n 有关。
NA 表示光纤接收和传输光的能力，NA （或max ）越大，光纤接收光的能力越强，从光源到光纤的耦合效率越高。
对无损耗光纤，在max 内的入射光都能在光纤中传输。
NA 越大，纤芯对光能量的束缚能力越强，光纤抗弯曲性能越好。
但NA 越大，经光纤传输后产生的输出信号展宽越大，因而限制了信息传输容量，所以要根据使用场合，选择适当的NA 。
图2.2.1 光纤传输条件2-8 单模光纤的传输特性用哪几个参数表示答：单模光纤的传输特性有衰减、色散和带宽。
在传输高强度功率条件下，则还要考虑光纤的非线性光学效应。
2-9 多模光纤有哪两种单模光纤又有哪几种答：多模光纤有折射率阶跃光纤和渐变光纤。
单模光纤有、、、、、光纤和色散补偿光纤。
2-10 简述、、、、和各型号光纤的特征答：标准单模光纤是指零色散波长在1.3 ?m 窗口的单模光纤，它属于第一代单模光纤，其特点是当工作波长在1.3 ?m 时，光纤色散很小，系统的传输距离只受一个因素，即光纤衰减所限制。
但这种光纤在1.3 ?m 波段的损耗较大，为~ dB/km ；在1.55 ?m 波段的损耗较小，为~ dB/km 。
这种光纤可支持用于在1.55 ?m 波段的Gb/s 的干线系统，但由于在该波段的色散较大，若传输10Gb/s 的信号，传输距离超过50km 时，就要求使用价格昂贵的色散补偿模块，另外由于它的使用也增加了线路损耗，缩短了中继距离，所以不适用于DWDM 系统。
光纤是一种把零色散波长从1.3 m 移到1.55 m 的色散移位光纤，它属于第二代单模光纤。
G. 654光纤是衰减最小光纤，该光纤具有更大的有效面积（大于110 ?m 2），超低的非线性和损耗，它在m 波长附近仅为 dB/km ，可以尽量减少使用EDFA 的数量，并具有氢老化稳定性和良好的抗辐射特性，特别适用于无中继海底DWDM 传输。
G. 654光纤在1.3 ?m 波长区域的色散为零，但在1.55 ?m 波长区域色散较大，为17~20 ps/(nmkm)。
G. 655光纤是非零色散光纤，它实质上是一种改进的色散移位光纤，其零色散波长不在1.55 ?m ，而是在1.525 ?m 或1.585 ?m 处。
在光纤的制作过程中，适当控制掺杂剂的量，使它大到足以抑制高密度波分复用系统中的四波混频，小到足以允许单信道数据速率达到10 Gb/s ，而不需要色散补偿。
非零色散光纤消除了色散效应和四波混频效应，而标准光纤和色散移位光纤都只能克服这两种缺陷中的一种，所以非零色散光纤综合了标准光纤和色散移位光纤最好的传输特性，既能用于新的陆上网络，又可对现有系统进行升级改造，它特别适合于高密度WDM 系统的传输，所以非零色散光纤是新一代光纤通信系统的最佳传输介质。
光纤是宽带全波光纤，它是把1 380 nm 波长附近的OH 离子浓度降到108 以下，消除了1 360~1 460 nm 波段的损耗峰，使该波段的损耗也降低到 dB/km 左右，使S+C+L 波段均可应用于DWDM 光纤通信。
图2.4.1 光纤的损耗谱和工作窗口G. 657光纤是一种具有小的模场直径（MFD ）和具有比较大的纤芯/包层折射率差的光纤，它对弯曲不敏感，可以在入户环境下拥挤的管道中，或者经过多次弯曲后固定在接线盒和插座等狭小空间的线路终端设备中使用。
2-11 用后向散射法测量光纤损耗的根据是什么答：瑞利散射光功率与传输光功率成正比，后向散射法就是利用与传输光方向相反的瑞利散射光功率来确定光纤损耗系数的。
图2.7.2为用后向散射法测量光纤损耗系数的原理图。
设在光纤中正向传输光功率经过长1L 和2L 的两段光纤传输后反射回输入端的光功率分别为1 ref P 和2 ref P ，如图2.7.2（b ）所示。
经分析推导可知，正向和反向损耗系数的平均值为图2.7.2 后向散射法（OTDR ）测量光纤损耗系数()ref 121ref 210lg 2P L L P α=-（dB/mW ） （2.7.2） 2-12 从物理概念来看，色散、脉冲展宽和光纤带宽三者之间的关系是什么答：由于光纤色散，光脉冲经光纤传输后使输出脉冲展宽，从而影响到光纤的带宽。
高斯色散限制的光带宽为()B D L f 75.0GHz 188.0188.01π22ln ch rms rms 2op dB,3≈==≈λσσσ （2.3.31） 式中，λσσch rms D L =（GHz ）。
由式（2.3.31）可知，光纤带宽和色散引起脉冲展宽的关系是188.0rms op 3dB,=σf 。
2-13 简述光时域反射计的应用答：利用光时域反射计不仅可以测量光纤的损耗系数（dB/km ）和光纤长度，而且还可以测量连接器和熔接头的损耗，观测光纤沿线的均匀性和确定光纤故障点的位置，在工程上得到了广泛地使用。
这种仪器采用单端输入和输出，不破坏光纤，使用非常方便。
-14 G 光纤在m 的损耗是多少答：光纤在1.3 ?m 波段的损耗较大，为~ dB/km 。
