电磁阀工作原理特性电磁阀和电动阀的区别电磁阀的密封材料电磁阀的用途工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
分类1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

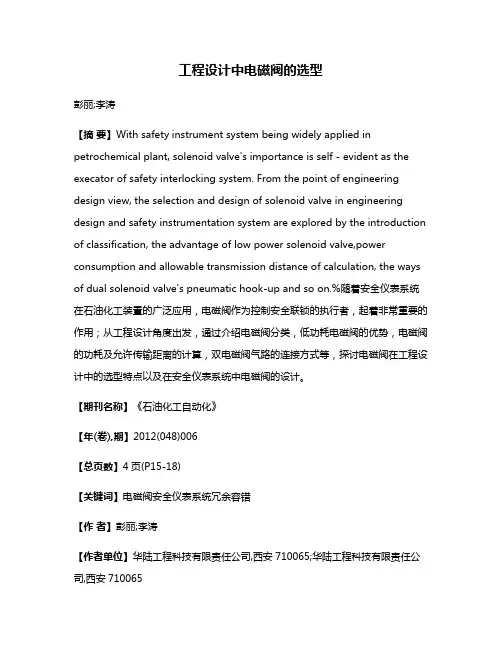

工程设计中电磁阀的选型彭丽;李涛【摘要】With safety instrument system being widely applied in petrochemical plant, solenoid valve's importance is self - evident as the execator of safety interlocking system. From the point of engineering design view, the selection and design of solenoid valve in engineering design and safety instrumentation system are explored by the introduction of classification, the advantage of low power solenoid valve,power consumption and allowable transmission distance of calculation, the ways of dual solenoid valve's pneumatic hook-up and so on.%随着安全仪表系统在石油化工装置的广泛应用，电磁阀作为控制安全联锁的执行者，起着非常重要的作用；从工程设计角度出发，通过介绍电磁阀分类，低功耗电磁阀的优势，电磁阀的功耗及允许传输距离的计算，双电磁阀气路的连接方式等，探讨电磁阀在工程设计中的选型特点以及在安全仪表系统中电磁阀的设计。
【期刊名称】《石油化工自动化》【年(卷),期】2012(048)006【总页数】4页(P15-18)【关键词】电磁阀安全仪表系统冗余容错【作者】彭丽;李涛【作者单位】华陆工程科技有限责任公司,西安710065;华陆工程科技有限责任公司,西安710065【正文语种】中文【中图分类】TH385.2在石化生产过程中，对于安全仪表系统的设计要求越来越高，电磁阀作为安全联锁动作程序的执行者，虽处在配角位置，却是至关重要的一环。
ASCO 电磁阀ASCO电磁阀、气控阀系列产品在全球首屈一指，经过一世纪，ASCO已成为流体控制应用系统的首选。
公司生产超过3000多种标准电磁阀和20000多个非标准型号。
产品按照最严格的生产规定，在工、商业界应用非常广泛。
主要包括：控制空气、水、轻油、惰性气体、燃油、汽油、蒸汽、真空、超低温、高频率操作、液化气、除尘、自动出售机、腐蚀性介质等。
为了控制各种液态或气态流体和满足各种应用的需要，ASCO-JOUCOM ATIC在电磁阀和机械阀方面，提代了一个广泛的选择，其中流体可以是易燃、易爆介质或腐蚀性介质。
压力可达到150巴，温度可以从-50到300。
口径主要有从1/8英寸到6英寸，操作形式有常闭型，常开型和通用型的2，3，4，5通电磁阀。
通用电磁阀* 热水和蒸汽电磁阀* 用于真空系统的磁磁阀* 用于燃烧系统的电磁阀（介质是油气和燃料油）* 各种工程用电磁阀* NAMUR电磁阀* 用于除尘系统的电磁阀* 用于低温系统的电磁阀* 燃料分配电磁阀（用于各种油料加油机）* 防水锤设计的缓慢关闭式电磁阀* 比例电磁阀* 医药和分析领域用电磁阀* 用于核电厂的电磁阀* 防爆电磁阀美国ASCO电磁阀各种规格型号齐全，二位二通电磁阀：8210系列，8262系列，8263系列，238系列，106系列107系列。
二位三通电磁阀8316系列先导式，8320系列直动式。
二位四通电磁阀：8342系列直动式，8344系列先导式，8345系列先导紧凑型。
二位五通：551系列。
本安型防爆电磁阀：2位2通，2位3通，2位4通。
低功耗电磁阀，手动复位电磁阀：8015系列，8025系列，8037系列8308系列，8310系列，8327系列，8047系列，8408系列，8410系列。

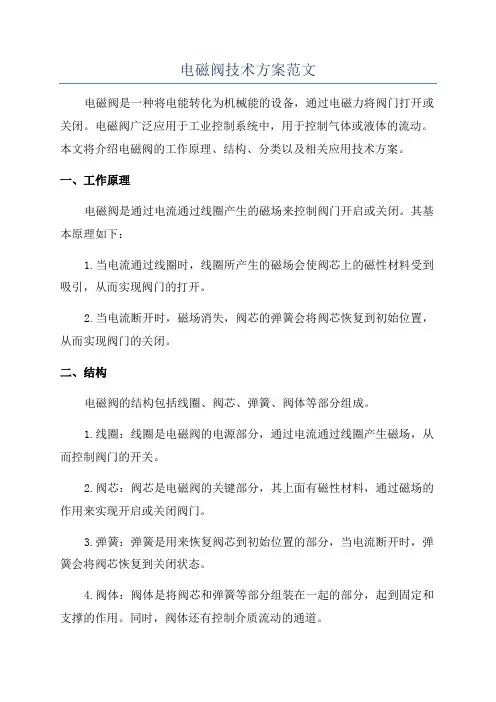

电磁阀技术方案范文电磁阀是一种将电能转化为机械能的设备，通过电磁力将阀门打开或关闭。
电磁阀广泛应用于工业控制系统中，用于控制气体或液体的流动。
本文将介绍电磁阀的工作原理、结构、分类以及相关应用技术方案。
一、工作原理电磁阀是通过电流通过线圈产生的磁场来控制阀门开启或关闭。
其基本原理如下：1.当电流通过线圈时，线圈所产生的磁场会使阀芯上的磁性材料受到吸引，从而实现阀门的打开。
2.当电流断开时，磁场消失，阀芯的弹簧会将阀芯恢复到初始位置，从而实现阀门的关闭。
二、结构电磁阀的结构包括线圈、阀芯、弹簧、阀体等部分组成。
1.线圈：线圈是电磁阀的电源部分，通过电流通过线圈产生磁场，从而控制阀门的开关。
2.阀芯：阀芯是电磁阀的关键部分，其上面有磁性材料，通过磁场的作用来实现开启或关闭阀门。
3.弹簧：弹簧是用来恢复阀芯到初始位置的部分，当电流断开时，弹簧会将阀芯恢复到关闭状态。
4.阀体：阀体是将阀芯和弹簧等部分组装在一起的部分，起到固定和支撑的作用。
同时，阀体还有控制介质流动的通道。
三、分类根据电磁阀的控制介质不同，可以分为气动电磁阀和液动电磁阀两大类。
其中，液动电磁阀又可分为直动式和导向式两种。
1.气动电磁阀气动电磁阀主要用于控制气体的流动，广泛应用于压力控制、流量控制、流速控制等领域。
其优点是体积小，价格低廉，响应速度快，适用于高频、高速的工作环境。
2.液动电磁阀液动电磁阀主要用于控制液体的流动，广泛应用于自动化生产线、供水系统、冷却系统等领域。
液动电磁阀根据结构的不同，分为直动式和导向式两种。
-直动式液动电磁阀：直动式电磁阀结构简单、体积小，并且响应速度快。
直动式电磁阀通过电流对阀芯产生的磁场直接作用，从而实现开关阀门。
这种电磁阀适用于中小流量和压力的控制。
-导向式液动电磁阀：导向式电磁阀结构较复杂，但具有较大的流量和较高的工作压力。
导向式电磁阀通过电流对阀芯产生的磁场间接作用，通过阀门导向来实现开关阀门。
4V330C-10电磁阀的原理1. 电磁阀的基本原理电磁阀是一种利用电磁力控制流体流动的装置。
它由电磁铁和阀体组成，通过控制电磁铁的通断来控制阀门的开闭。
当电磁铁通电时，产生的磁场会吸引阀芯使之打开或关闭；当电磁铁断电时，磁场消失，弹簧的作用下使阀芯复位，从而控制流体的流动。
2. 4V330C-10电磁阀的特点4V330C-10电磁阀是一种常用的气动阀件，具有以下特点：- 通用性好，可与各种气动执行器组合使用；- 结构简单，零部件少，故障率低；- 可靠性高，使用寿命长；- 控制灵活，响应速度快。
3. 4V330C-10电磁阀的结构4V330C-10电磁阀一般由阀体、电磁线圈、阀芯、弹簧等部件组成。
其中，电磁线圈为电磁阀的核心部件，其通电后产生磁场，控制阀芯的移动；阀体内部布置有阀芯和弹簧，当电磁铁通电时，磁性铁芯吸引阀芯进行动作，从而控制气源的开关。
4. 4V330C-10电磁阀的工作原理4V330C-10电磁阀的工作原理是在电气信号的控制下，通过电磁阀内部的螺栓和阀芯的升降，实现通气和切断气路的转换。
具体步骤如下：(1) 施加电压：当给定电磁阀加上一定电压时，电磁线圈产生磁场，吸引阀芯往下移动；(2) 气路开通：阀芯移动到位后，气路打通，气源供气；(3) 断电弹簧复位：断电后，弹簧的作用下使阀芯复位关闭气路。
5. 4V330C-10电磁阀的应用领域4V330C-10电磁阀广泛应用于气动系统中，如气动控制设备、气动执行器等。
其控制灵活性和稳定性使其成为现代自动化控制系统中不可或缺的一部分。
由于其结构简单、使用寿命长等优点，也在工业自动化生产中得到了广泛的应用。
6. 4V330C-10电磁阀的维护与保养为确保4V330C-10电磁阀的正常运行，需要对其进行定期的维护与保养。
主要包括以下几个方面：- 定期清洗阀体和阀芯，保持其清洁；- 定期检查电磁线圈和连接线路，确保电路畅通；- 定期检查阀体和阀芯的密封性能，如有损坏及时更换。
FESTO电磁阀的选择准则与选型依据到底有哪些是要了解的一般FESTO电磁阀是依据管道参数、流体参数、压力参数、电气参数、动作方式和特殊要求六种现场工况来选择的。
然而，在这些选择之前，我们仍然以四个标准为基础，即安全性、可靠性和适用性性和经济。
FESTO电磁阀的选择依据：依据管道参数选择电磁阀：尺寸标准和接口方法。
依据现场管道的内径刻度或流量要求确定直径刻度。
依据流体参数选择电磁阀：原材料子子和温度组。
FESTO电磁阀高温流体：要选择选用耐高温的电工料子和密封料子制作的高温电磁阀，而且要选择活塞式结构类型的电磁阀。
流体情形：约莫有气态，液态或混合情形，特别是口径大于确定要区别开来。
腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢，食用超净流体：宜选用食品级不锈钢原材料子电磁阀。
FESTO电磁阀降温，现在比较好的处理方案是电磁阀与电源之间串联一个节能模块，一般就能够处理电磁阀发热的问题，当然假如重新收购电磁阀，你能够选用低功耗的电磁阀，低功耗FESTO电磁阀就不存在发热问题。
其它的处理方案，比方尽量缩短通电时刻，依据需求你能够交换一种常开或常闭的电磁阀。
FESTO电磁阀使用中的一个紧要概念，这种电磁阀，实践是一个线圈驱动一个小阀，引导气压去驱动主阀，所以需求有确定的背压（也就是作业压差）。
假如把出气管封闭起来，进气口和出气口联通时两边等压，就无法作业了，反之，假如进气口不输入高于压差以上的压力，电磁阀也无法作业。
FESTO电磁阀没有单效果和双效果的讲法，你说的应当是气缸，双效果气缸配两位五通电磁阀，单效果气缸配两位三通电磁阀，两位五通电磁阀能够当两位三通的用，堵上两个孔就能够了，也就是能够配在单效果气缸上面，但两位三通的电磁阀就不能用在双效果气缸上了。
当然类型也是不一样的。
电磁阀关闭时，阀体内还剩下一些介质，也经受着确定的压力。
检修球阀前，关闭球阀前的截止阀，打开待检修球阀，释放阀体内压。
假如是电动球阀或气动球阀，那么首先要断开电源和空气。
电磁阀的用途简介电磁阀是一种利用电磁力来控制介质流动的装置。
它由电磁铁和阀芯组成，通过改变电磁铁的磁场来控制阀芯的运动，从而改变介质流动的通路和流量。
电磁阀广泛应用于工业生产、自动化设备、农业灌溉、城市建设等领域，具有重要的功能和作用。
工业生产在工业生产中，电磁阀被广泛应用于液压系统、气动系统和流体控制系统中。
它可以用来控制液体或气体的流动，实现自动化生产过程中的开关和调节功能。
例如，在流水线生产中，电磁阀可以控制气缸的运动，实现产品的分拣、装配和包装等操作。
在化工生产中，电磁阀可以控制液体的流入和流出，确保生产过程中的安全和稳定。
自动化设备在自动化设备中，电磁阀是控制系统的关键元件之一。
它可以根据外部信号的输入，实现对设备的控制和调节。
例如，在机械加工设备中，电磁阀可以根据加工参数的设定，控制液压或气动元件的运动，从而实现工件的加工。
在自动化仓储系统中，电磁阀可以控制输送设备的启停和流量，实现物料的输送和储存。
农业灌溉在农业灌溉中，电磁阀被广泛应用于灌溉系统和水资源管理中。
它可以根据土壤湿度或设定的灌溉时间来控制灌溉水的供应，实现科学合理的灌溉。
通过合理使用电磁阀，可以节约水资源，提高农田水分利用效率，实现农业生产的可持续发展。
城市建设在城市建设中，电磁阀在排水、供水和供气系统中扮演着重要的角色。
它可以控制供水和供气管道的开关和流量，实现城市生活用水、供气的安全和稳定。
在排水系统中，电磁阀可以控制下水道的开启和关闭，防止污水倒灌和堵塞。
在供暖和空调系统中，电磁阀可以调节供热介质和冷却介质的流量，实现室内温度的控制和调节。
结论电磁阀作为一种重要的控制装置，广泛应用于工业生产、自动化设备、农业灌溉和城市建设等领域，并且在现代社会的发展中扮演着重要的角色。
电磁阀的应用可以提高生产效率，节约资源，改善生活环境，为人们的生活和工作带来更多的便利和舒适。
随着科技的发展和创新，电磁阀的用途还将不断扩展和深化，为各个领域的发展做出更大的贡献。
低功耗电磁阀低功耗电磁阀它用于气动、液压系统的通用型或者安全型阀门使用不同的密封结构以及密封材料适用于多种流体介质如热风、热水、制冷剂以及其他易燃易爆流体。
美国Peter Paul 低功耗电磁阀根据复杂现场工况需求可以满足各种危险区域使用的低功耗防爆电磁阀。
它的低功耗防爆电磁阀最低功耗可以低至0.5w高规格的材质应用广泛地为全球各大知名品牌OEM线圈以及电磁阀。
美国Peter Paul 低功耗电磁阀产品特点1、Peter Paul 低功耗电磁阀用于经济型外形结构最大外形尺寸75 X 35 mm最小可以达到50 X 30mm特别适用于各种便捷式仪器设备、医疗设备等2、Peter Paul 低功耗电磁阀拥有更广泛的电源提供DC直流1.3 - 120V 可以用几节或一节7号干电池供电3、Peter Paul 低功耗电磁阀为了满足特殊完全使用提供多个危险等级区域使用如Class I Div 1 Groups AB C and D – Class II Div 1 Groups EF andG Div 2 Groups A B C D E F and G. “T” Rating as low as T5. 4、Peter Paul 低功耗电磁阀独特的启动结构以及密封材质拥有全球100多万只使用量的成功经验包括OEM在内5、Peter Paul 低功耗电磁阀拥有更广泛的现场工作压力适用范围0 - 600 PSI 0 - 4.15MPa.全球使用的低功耗防爆电磁阀有85的线圈以及密封结构都由Peter Paul 公司提供设计以及服务它独特的工艺技术以及规范大规范标准作业制造工艺设备使用是全球低功耗防爆电磁阀制造商的标杆企业。
拥有60多年的专业设计制造经验是您最可信赖的合作伙伴58系列型号L581A15PG 超低功耗型2路常开型L581系列超低功耗电磁阀轻松连接电路板和微型元件。
通用性是用于连接气动输出的电子信号。
欢迎您参加ASCO产品交流会!What is Solenoid Valve?POWER AIRManual Operated ValveSolenoid Operated ValveAir Pilot Control Operated Valve2/2 Ways Solenoid Valves Normally Closed Normally OpenedGeneral Applications一般用于控制各类流体，两通阀管经为1/8”到3”；众多的产品系列和型号，几乎应用到所有介质。
•所有两通阀都可以配合使用ASCO各种电磁线圈以满足各种环境要求各种环境要求。
3/2电磁阀有3个管道接口和2个气路。
当一个气路打开，另路就关闭。
反之亦然。
应用打开，另一路就关闭反之亦然应用于交替的控制，如单作用气动执行机构或汽缸。
分为常闭，常开或通用型。
或汽缸分为常闭常开或通用型PILOT VALVE APPLICATIONLINEAIR3/2 Ways Solenoid ValvesyNormally ClosedNormally OpenedNormally Opened主要产品系列及特点•2位3 通阀阀•系列特点管径应用•300 直动式1/4 -1/2 压缩机及透平系统等•307 平衡式1/4 -1/2 控制阀气动执行机构等•316 高流量3/8 -1 控制阀气动执行机构等•320 直动式1/8 -¼动式控制阀气动执行机构等•321 快排式1/4 -3/8 控制阀气动执行机构等直动式控制阀及气动执行机构•327 1/4•551 滑阀型1/4 控制阀及气动执行机构ASCO 4/2或5/2电磁阀•用于控制无弹簧的双作用气动执行机构•分单电控(一个线圈)和双电控(两个线圈)两种结构•分4/2和5/2两种类型PILOT VALVES SERIES 551 NAMUR0 to 10 Bar- 25 to 80 °C option : - 40 °Large range of headsE7x0te0rLn/aml in pilot pressureflow reducer can be channelledcaptive mountingscrews3/2 - 5/2 selectionplatesTarget : USERS : Process Industry such as chemical, petrochemical, food industryPILOT VALVE APPLICATIONQUARTERTURN为什么要使用双电控4/2或5/2?• 两个线圈A和B分别控制电磁阀的A和B工 作状态– 电磁线圈可以不长期带电工作 – 不允许两个电磁线圈同时带电工作为什么要使用双电控4/2或5/2?• 安全的需要 • 阀故障时需要保持原位主要产品系列及特点• 2位4 通阀• 系列 材质 特点 管径应用• 342 黄铜不锈钢 直动式 1/4 - 1/2 双作用执行机构344 黄铜, 高流量先导式 1/4 - 1551 铝,黄铜 滑阀型不锈钢1/4 -1/2IS solenoids, 300 series SAME SBSASTANDARD OR EX-PROOF SOLENOIDS1.5-1.7 WATTINTRINSICALLY SAFE SOLENOIDS0.4 WATT低功耗高性能电磁阀低功耗高性能电磁阀低功耗高性能电磁阀3/2 上的排气口1/8排气口，可连接排气管或过滤器防腐阀芯套筒和阀芯组件全部为不锈钢严格控制的气体间隙提高性能，降低功耗使用寿命长PTFE材质的密封环，使得内部摩擦降 至最低耐低温NBR橡胶使得应用温度从 －40到90低功耗通用型弹筒式电磁阀杆低功耗高性能电磁阀• 高可靠性¾ 优化后的磁性回路使得功耗大大 降低¾ 大尺寸（1.6mm）先导孔不仅减少 了堵塞的发生，而且加快了响应 时间¾ 低功耗电磁头操作压力范围０～ 10bar。
FESTO电磁阀故障维护和修理指南1. 介绍FESTO电磁阀是一种广泛应用于工业生产掌控系统中的电动阀门。
其功能特点是具有动作灵敏、低功耗、牢靠性高等优点，但长期的使用和运行环境最后会导致故障发生。
本文档旨在为使用FESTO电磁阀的人员供应一份故障维护和修理指南，以便快速精准地解决电磁阀故障问题。
2. FESTO电磁阀的分类FESTO电磁阀依据功能分类分为常闭电磁阀和常开电磁阀两类，常闭电磁阀通常用于流量掌控，而常开电磁阀则用于压力掌控。
依据掌控的介质分类，又分为气动电磁阀和液动电磁阀两类。
使用不同介质的电磁阀在结构上也会有所不同，但是大体上都由阀体、磁铁、导向部件、活塞和弹簧等部分构成。
3. FESTO电磁阀的基本原理FESTO电磁阀的工作原理紧要是利用电磁激励的方式驱动阀芯动作。
当电流通入线圈时，线圈会产生磁场，磁场作用于铁芯上，驱动阀芯与阀座相互作用，达到流体介质通断的目的。
在不同的工作环境中，FESTO电磁阀可依据不同的操作方式来实现开关的过程。
4. FESTO电磁阀的常见故障FESTO电磁阀虽然拥有多项技术优势，但是也常常显现一些故障问题，让使用者比较困扰。
依据调查统计，电磁阀损坏的问题紧要包括以下几种：4.1. 漏气或滴漏FESTO电磁阀中显现漏气或滴漏是一种最常见的情况，这通常由于密封性能变差导致。
可以通过检查电磁阀的密封圈或密封垫是否老化，来确定是否需要进行保养或更换零件。
4.2. 阀芯卡住阀芯卡住的情况通常是由于使用时间过长或进口介质中有沉淀物或杂质等原因。
应定期进行清洁，避开阀芯等关键部件所在环境中污染。
4.3. 阀门单向操作电磁阀如显现单向操作，通常也是由于积聚在电磁阀的异物造成。
需要检查并清除异物，以保证电磁阀能够正常运作。
4.4. 电磁阀不工作或动作不灵敏这种情况通常是由于线圈故障造成，需要检查是否需要替换故障的线圈。
另外也有可能是阀芯或导向部件损坏，建议进行更换。
5. FESTO电磁阀的维护和保养为了提高FESTO电磁阀的寿命和效能，使用者应当定期进行维护和保养。
电磁阀根本原理及构造直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门翻开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门翻开。
当入口与出口到达启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能牢靠动作，但功率较大，要求必需水平安装。
先导式电磁阀原理：通电时，电磁力把先导孔翻开，上腔室压力快速下降，在关闭件四周形成上低下高的压差，流体压力推动关闭件向上移动，阀门翻开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔快速腔室在关阀件四周形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必需满足流体压差条件电磁阀使用过程中常见问题1、为什么双座阀小开度工作时简洁振荡？对单芯而言，当介质是流开型时，阀稳定性好；当介质是流闭型时，阀的稳定性差。
双座阀有两个阀芯，下阀芯处于流闭，上阀芯处于流开，这样，在小开度工作时，流闭型的阀芯就简洁引起阀的振动，这就是双座阀不能用于小开度工作的缘由所在。
2、为什么双密封阀不能当作切断阀使用？双座阀阀芯的优点是力平衡构造，允许压差大，而它突出的缺点是两个密封面不能同时良好接触，造成泄漏大。
假设把它人为地、强制性地用于切断场合，明显效果不好，即便为它作了很多改进〔如双密封套筒阀〕，也是不行取的。
3、什么直行程调整阀防堵性能差，角行程阀防堵性能好？直行程阀阀芯是垂直节流，而介质是水平流进流出，阀腔内流道必定转弯倒拐，使阀的流路变得相当简单〔外形如倒“S〞型〕。
电磁阀的分类
(1)直动式电磁阀：
原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
(2)分步直动式电磁阀：
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
(3)先导式电磁阀：
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必须满足
流体压差条件。
电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
