10KV环网柜设备操作运行及保养手册

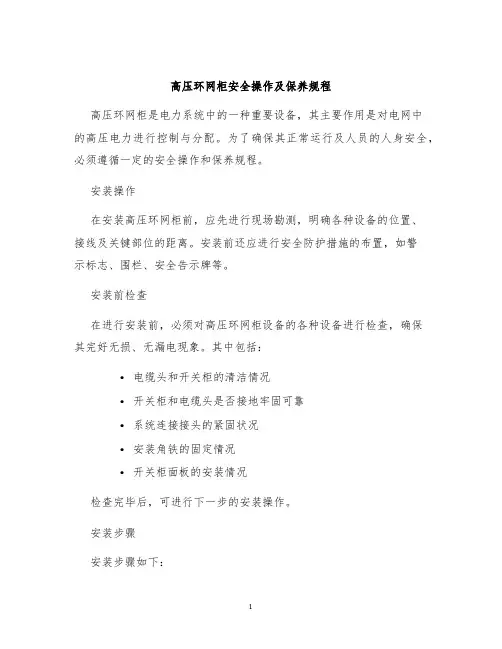

高压环网柜安全操作及保养规程高压环网柜是电力系统中的一种重要设备，其主要作用是对电网中的高压电力进行控制与分配。

为了确保其正常运行及人员的人身安全，必须遵循一定的安全操作和保养规程。

安装操作在安装高压环网柜前，应先进行现场勘测，明确各种设备的位置、接线及关键部位的距离。

安装前还应进行安全防护措施的布置，如警示标志、围栏、安全告示牌等。

安装前检查在进行安装前，必须对高压环网柜设备的各种设备进行检查，确保其完好无损、无漏电现象。

其中包括：•电缆头和开关柜的清洁情况•开关柜和电缆头是否接地牢固可靠•系统连接接头的紧固状况•安装角铁的固定情况•开关柜面板的安装情况检查完毕后，可进行下一步的安装操作。

安装步骤安装步骤如下：1.打出标线，标明高压环网柜和各种设备的位置2.按照图纸要求确定各种设备的接线，然后进行布线3.安装高压环网柜并进行插接连接4.进行设备接地及完好检查安装后检查安装完成后，还需要进行后续的检查，主要检查以下方面：•电缆头和开关柜的清洁情况•开关柜和电缆头是否接地牢固可靠•系统连接接头的紧固状况•安装角铁的固定情况•开关柜面板的安装情况安全操作在进行高压环网柜操作前，必须做好安全准备工作，了解设备的性能和操作规程，确保人身安全和设备操作的正确性。

操作前注意事项在操作前，必须注意以下事项：•备好防爆器具，并确保其功能正常。

•准备好手套、防护眼镜等个人防护装备。

•确认操作人员是否熟悉设备性能及操作规程，并严格按照规定操作。

开关操作高压环网柜中的操作主要为开关操作，因此操作要格外谨慎。

具体操作如下：1.操作前必须确认所要操作的设备及其状态。

2.手柄操作时应用力稳定、轻柔，并力求不断电、不跳闸3.操作时需保证手柄操作灵活可靠，不得有卡滞现象。

4.关门时要将手柄复位，检查柜门、隔板及漏电情况。

维护保养维护保养工作是确保高压环网柜长期运行及正常操作的一个重要方面。

具体规程如下：1.定期进行检查：检查各设备连接的紧固状况，有无漏电现象、接地电阻是否符合要求与环网柜的相互作用等。

10千伏环网柜规章制度一、总则为规范10千伏环网柜的运行管理，确保电力设备的安全运行，提高供电可靠性，特制定本规章制度。

二、环网柜分类1. 根据用途不同，环网柜分为配电环网柜、变电环网柜等。

2. 根据环网柜内装设设备不同，环网柜分为带柜、不带柜等。

3. 根据电压等级不同，环网柜分为10千伏环网柜、35千伏环网柜等。

三、环网柜的基本要求1. 环网柜应符合国家标准和相关规定，安装位置符合规划要求，周围无遮挡物。

2. 环网柜的运行应符合相关电力设备安全规范，防止因环网柜故障导致供电事故。

3. 环网柜应按时进行例行检查和维护，确保设备处于良好状态。

四、环网柜的安全管理1. 定期对环网柜进行绝缘测试，确保绝缘性能符合规定。

2. 对环网柜的接地系统进行检查和测试，确保接地符合要求。

3. 定期检查环网柜的运行温度和湿度，确保设备运行正常。

4. 对环网柜的开关操作进行规范管理，不得私自操作。

5. 环网柜操作人员应具备相关证书和经验，确保操作安全。

6. 发现环网柜有异常情况时，应及时通知相关部门进行处理。

五、环网柜的维护管理1. 对环网柜进行定期检修，发现问题应及时修复。

2. 环网柜维护人员应定期进行技能培训，提高操作水平。

3. 环网柜设备的更换和升级应按照相关规定进行，确保设备正常运行。

4. 对环网柜设备进行编号管理，建立档案，方便管理和查询。

六、环网柜的应急处理1. 环网柜发生故障时，应及时通知相关部门进行处理，不得擅自处理。

2. 环网柜故障时应立即切断电源，确保安全。

3. 环网柜维修时应采取相应的安全防护措施，防止事故发生。

4. 对环网柜的故障原因应进行分析和总结，提出改进意见。

七、环网柜的日常管理1. 对环网柜的运行情况进行日常记录和统计，建立档案。

2. 对环网柜的耗材和备件应及时存放，并建立供应商信息。

3. 对环网柜的维修保养进行定期检查，确保设备正常运行。

4. 对环网柜的管理人员进行绩效考核，鼓励其提升管理水平。

10kV配电设备运行管理及维护方法1.电缆的管理与维护10 kV配电设备的架构可以对各种简单的环境起到肯定的应对，在进行架构的管理工作中必需做好相应的预备工作，例如：线路必需放在干燥的地方，根据不同的规格、型号进行分类，做好相关文档的保存工作，强化线路的管理工作。

根据线路的范围进行管理规划，10 kV 配电设备的管理范围在1 m，在其管理范围内不能消失车辆通行或者是临时的建筑工地，清理管理范围内的障碍物其目的是为后期的维护供应便利；在管理范围内严禁消失易燃易爆物品，杜绝线路四周火灾的发生；在管理范围内设置标志管理，特殊是在线路的井渠、节点处必需设置明显的标志，起到提示的作用。

在进行日常的维护工作中，必需做好相应的登记，对故障要进行准时的上报，确保线路的平安性，供电的稳定性。

10 kV配电设备的维护主要包括：线路的日常修理、大修、抢修、预防修理等。

日常修理是线路的常规修理，大修是长周期的修理，抢修是自然灾难引发的线路问题。

2.施工的管理与维护10 kV配电设备施工期间不许消失线路接触不良的问题，对施工质量要进行严格的掌握和把关。

在线路的运行中要观看线路的电能量荷载问题，调整线路的荷载量，确保线路的稳定运行。

对线路的容量进行讨论探讨，对熔断器的配置进行优化，依据线路的实际状况对容量进行增加，做好日常的荷载测量工作。

在进行施工的管理与维护的时候，首先电力部门应当做好检修方案，依据制定的方案进行检修工作，并依据状况进行不定期的检修工作。

电力管理部门还应当加强人员的技术培训、理论学问培育工作，进行专业学问、平安教育的培训，从而提高员工的素养，提升员工的平安意识，将日常的修理与巡查关系落实到位。

3.雷击的管理与维护10 kV配电设备的架构具有涉及面广、线路长的特点，因此很简单在雷电天气受到影响。

夏天雷击事故时常消失，给10 kV的正常运行带来了很大的阻碍。

为了避开这类故障的频发率，实行了针式绝缘子和悬式绝缘子两种绝缘设备，悬式绝缘子的闪络现象很少消失，运用过程中的效果也比较抱负。

10千伏环网柜操作方法
10千伏环网柜是用于配电系统中的设备，用于对电能进行控制、保护和分配。

操作10千伏环网柜时需要遵循以下方法：
1. 操作前应先了解环网柜的结构、功能和操作规程，并佩戴好个人防护用品。

2. 在进行任何操作之前，必须确保安全开关处于断开位置，并贴上“禁止合闸”标牌，防止意外合闸。

3. 注意检查环网柜的各种元件和连接部位是否完好无损，并保持环境整洁和干燥。

4. 操作环网柜时，需要使用绝缘工具，确保安全操作，防止电击危险。

5. 在操作前，应确保操作人员清楚地了解操作步骤和操作顺序，并遵守正确操作的规程。

6. 在进行断电操作时，必须先打开环网柜侧门，用手持式的绝缘棒将被操作部位与电源分离，确保安全。

7. 在进行合闸操作时，必须保持环网柜的闭锁装置处于解除状态，并按照先合闸、后分闸的操作顺序进行。

8. 在操作过程中，不得将手、脚或其他工具伸入环网柜内，以免发生触电或其他意外事故。

9. 操作结束后，应先断开电源，再将环网柜门锁好，并贴上“禁止合闸”标牌，确保安全。

10. 定期进行环网柜的检查和维护，确保设备的正常运行和安全可靠。

以上是一般的10千伏环网柜操作方法，具体操作步骤和注意事项应根据具体设备的使用说明书和现场实际情况进行操作。
