计算机网络交换机的基本操作实验

交换机的基本配置实验步骤1.连接交换机：将计算机与交换机通过网线连接，确保连接稳定。

2. 确认网络设备：打开电脑的命令提示符或终端，并输入ipconfig命令（Windows系统）或ifconfig命令（Linux系统），确认计算机连接的交换机的IP地址。

3.登录管理界面：在浏览器的地址栏中输入交换机的IP地址，打开交换机的管理界面。

4. 输入用户名和密码：根据交换机的型号和厂商不同，登录界面的用户名和密码会有所变化。

一般来说，常见的默认用户名是admin，密码可以是admin或空白。

5.创建VLAN：在管理界面中，找到VLAN（虚拟局域网）配置的选项，点击新建VLAN按钮。

输入VLAN的ID和名称，然后保存设置。

重复此步骤可以创建多个VLAN。

6.配置VLAN端口：找到端口配置的选项，选择要配置的端口，并将其绑定到相应的VLAN。

可以将多个端口绑定到同一个VLAN，也可以将端口绑定到不同的VLAN。

7. 配置端口模式：找到端口模式配置的选项，选择要配置的端口，并设置端口的工作模式。

常见的端口模式有access（普通接入模式）和trunk（干道模式）。

选择相应的模式后保存设置。

8.配置端口安全：找到端口安全配置的选项，选择要配置的端口，并设置端口安全的参数。

可以设置最大允许连接的MAC地址数量、报警策略等。

9.配置端口速率限制：找到端口速率限制配置的选项，选择要配置的端口，并设置端口的最大发送和接收速率。

可以根据需要对端口的速率进行限制。

10.保存并应用配置：在所有配置都完成后，需要点击保存或应用配置的按钮，使配置生效。

有些交换机还需要重启才能使新配置生效。

11. 验证配置：在配置应用后，需要验证设备是否按照配置正常工作。

可以通过ping命令或其他网络工具来测试不同设备之间的连通性。

12.备份配置：完成配置后，建议备份交换机的配置文件。

这样，如果需要恢复交换机的配置或将同样的配置应用到其他交换机，就可以方便地进行操作。

一、实验目的1. 熟悉交换机的基本功能和工作原理；2. 掌握交换机的基本配置方法，包括端口配置、VLAN配置、STP配置等；3. 学会使用交换机进行网络管理，确保网络稳定运行。

二、实验环境1. 交换机：Cisco Catalyst 2960；2. 计算机终端：一台；3. 网络线缆：直通线、交叉线各一条；4. 路由器：一台（可选）。

三、实验内容1. 交换机基本配置；2. VLAN配置；3. STP配置；4. 交换机远程登录配置。

四、实验步骤1. 交换机基本配置（1）连接交换机与计算机终端，使用控制台线缆（Console线）连接交换机的Console口和计算机的串口。

（2）打开计算机终端，设置串口参数：波特率9600，数据位8，停止位1，校验位None。

（3）在计算机终端中输入交换机的默认IP地址，登录交换机。

（4）配置交换机的基本信息，如主机名、密码等。

（5）配置交换机的管理IP地址，以便远程登录。

2. VLAN配置（1）进入全局配置模式，创建VLAN。

（2）将端口分配到相应的VLAN。

（3）配置VLAN间路由（可选）。

3. STP配置（1）进入全局配置模式，启用STP。

（2）配置STP的根桥选举。

（3）配置STP的端口优先级和成本。

4. 交换机远程登录配置（1）配置交换机的Telnet服务。

（2）设置Telnet登录的用户名和密码。

（3）测试远程登录功能。

五、实验结果与分析1. 交换机基本配置实验结果显示，交换机已成功登录，并配置了基本信息和管理IP地址。

这表明交换机已具备基本网络功能。

2. VLAN配置实验结果显示，成功创建了VLAN，并将端口分配到了相应的VLAN。

这表明交换机已具备VLAN隔离功能。

3. STP配置实验结果显示，STP已成功启用，并配置了根桥选举、端口优先级和成本。

这表明交换机已具备STP保护功能。

4. 交换机远程登录配置实验结果显示，成功配置了Telnet服务，并设置了登录用户名和密码。

千里之行，始于足下。

计算机网络》实验二 CISCO交换机的基本操作实验报告计算机网络》实验二 CISCO交换机的基本操作实验报告摘要：计算机网络的使用已经变得日常化，而交换机作为网络中常见的设备，对网络的稳定运行起着重要的作用。

本实验旨在通过对CISCO交换机的基本操作进行实践，加深对交换机工作原理的理解，掌握交换机的基本配置和网络故障排除等技能。

本文将详细介绍实验过程及结果，并对实验中所遇到的问题和解决方法进行讨论。

一、引言计算机网络是现代社会中信息传输的基础设施，其中交换机作为实现计算机之间进行数据传输和通信的关键设备，对网络的稳定运行起着重要的作用。

本实验通过对CISCO交换机的基本操作进行实践，旨在加深对交换机工作原理的理解，并掌握交换机的基本配置和故障排除等技能。

二、实验目的1. 掌握CISCO交换机的基本使用方法和操作步骤；2. 理解交换机的工作原理和基本配置；3. 能够进行交换机的基本配置和故障排除。

三、实验步骤及结果1. 实验环境准备(1) 操作系统：Windows 10；(2) 软件：PuTTY、CISCO交换机模拟器。

第1页/共3页锲而不舍，金石可镂。

2. 实验步骤(1) 打开PuTTY，通过SSH协议连接到CISCO交换机模拟器；(2) 输入用户名和密码以登录交换机；(3) 配置交换机的基本信息，如主机名、IP地址、子网掩码等；(4) 配置交换机的端口 VLAN 和端口模式；(5) 配置交换机的端口速率和双工模式；(6) 进行网络连通性测试，检查配置是否成功。

3. 实验结果及分析经过实验操作，成功登录CISCO交换机，并按照实验指导书要求进行了基本配置。

通过网络连通性测试，确认配置生效，并能正常进行数据传输和通信。

实验结果表明，基本操作步骤能够顺利实现，并取得了预期的实验效果。

四、问题与解决1. 问题1：无法连接到CISCO交换机。

解决方法：检查网络连接是否正常，重新配置PuTTY连接参数。

交换机的基本配置实验报告交换机的基本配置实验报告一、实验目的本实验旨在探索交换机的基本配置，并了解其在网络中的重要作用。

通过实际操作，加深对交换机的理解，掌握其基本配置方法和技巧。

二、实验原理交换机是一种用于连接计算机网络中多个设备的网络设备。

它能够根据目的地址将数据包转发到相应的目标设备，提高网络传输效率和安全性。

三、实验步骤1. 连接交换机：将交换机与计算机通过网线连接，确保物理连接正常。

2. 登录交换机：打开计算机上的终端软件，通过串口或Telnet方式登录交换机的控制台界面。

3. 配置基本信息：在控制台界面中，输入用户名和密码进行登录。

进入交换机的配置模式后，设置交换机的主机名、IP地址、子网掩码等基本信息，以便进行后续配置。

4. 配置端口：根据实际需求，对交换机的端口进行配置。

可以设置端口的速率、双工模式、VLAN等参数，以适应不同的网络环境和设备需求。

5. 配置VLAN：通过创建和配置虚拟局域网（VLAN），将交换机的端口划分为不同的广播域，增强网络的安全性和管理能力。

6. 配置链路聚合：通过将多个物理链路绑定为一个逻辑链路，提高链路的带宽和冗余性，增加网络的可靠性。

7. 配置STP：通过启用生成树协议（STP），防止网络中出现环路，避免广播风暴和数据包冲突，提高网络的稳定性。

8. 配置ACL：通过访问控制列表（ACL），对网络流量进行过滤和控制，保护网络的安全性和隐私。

9. 保存配置：在完成交换机的基本配置后，及时保存配置文件，以便下次启动时自动加载。

四、实验结果通过以上步骤，成功完成了交换机的基本配置。

经过测试，交换机能够正常工作，并能够按照配置的规则进行数据包的转发和处理。

各个端口、VLAN、链路聚合等功能也能够正常运行。

五、实验总结本次实验通过实际操作，深入了解了交换机的基本配置方法和技巧。

交换机作为网络中重要的设备，其配置对于网络的性能和安全至关重要。

合理配置交换机的端口、VLAN、链路聚合等参数，能够提高网络的传输效率和可靠性，增强网络的安全性和管理能力。

实验报告二班级：07东方信息姓名：学号：实验时间：04 .19 机房：9#205 组号：机号：2 一、实验题目CISCO交换机的基本操作二、实验设备CISCO交换机，网线，CONSOLE线，PC机(带COM口)三、实验内容1.了解CISCO交换机接口2.学习电缆连接，并建立CONSOLE连接3.查看交换机的操作，验证交换机工作原理四、原理交换技术是一个具有简化、低价、高性能和高端口密集特点的交换产品，体现了桥接技术的复杂交换技术在OSI参考模型的第二层。

与桥接器一样，交换机按每一个包中的MAC地址相对简单地决策信息转发。

而这种转发决策一般不考虑包中隐藏的更深的其他信息。

与桥接器不同的是交换机转发延迟很小，接近单个局域网性能，远远超过了普通桥接互联网络之间的转发性能。

五、实际步骤1.观察CISCO交换机的面板，明确各端口的作用。

在这过程中要注意到连接两台交换机的网线是Crossover cable;连接一台交换机和一台PC机的网线是straight-through cable;而console线是rollovercable.2.在开始——运行——cmd 输入ipconfig/all记录计算机的MAC地址计算机PC-B的MAC地址为：00-13-D3-2C-68-9A3.建立CONSOLE连接，注意1、CONSOLE线的一端要连接在交换机的CONSOLE口2、PC端需要一个RJ-45-to-DB-9或RJ-45-to-DB-25 adapter.然后设置超级终端：1、在开始——程序——附件——通信——超级终端——Hypetrm输入SHOW VERSION命令，观察显示的结果了解交换机相关信息Switch#show verCisco Internetwork Operating System SoftwareIOS (tm) C2950 Software (C2950-I6Q4L2-M), Version 12.1(22)EA4, RELEASE SOFTWARE (fc1)Copyright (c) 1986-2005 by cisco Systems, Inc.Compiled Wed 23-Mar-05 15:33 by yenanhImage text-base: 0x80010000, data-base: 0x80562000ROM: Bootstrap program is C2950 boot loaderSwitch uptime is 1 minuteSystem returned to ROM by power-onSystem image file is "flash:c2950-i6q4l2-mz.121-22.EA4.bin"cisco WS-C2950T-24 (RC32300) processor (revision M0) with 21039K bytes of memory .Processor board ID FOC0752Y4TULast reset from system-resetRunning Enhanced Image24 FastEthernet/IEEE 802.3 interface(s)2 Gigabit Ethernet/IEEE 802.3 interface(s)32K bytes of flash-simulated non-volatile configuration memory.Base ethernet MAC Address: 00:0E:D7:75:23:00Motherboard assembly number: 73-6114-10Power supply part number: 34-0965-01Motherboard serial number: FOC07522WWRPower supply serial number: DAB0750HHKWModel revision number: M0Motherboard revision number: A0Model number: WS-C2950T-24System serial number: FOC0752Y4TUConfiguration register is 0xF输入SHOW RUN命令，查看交换机配置。

交换机实验交换机实验是计算机网络课程中的一个重要实验，主要涉及到交换机的基本原理、配置和故障排除等方面。

本文将针对交换机实验进行详细介绍，包括实验所需材料、实验步骤、实验预期目标和实验注意事项等。

一、实验所需材料1. 交换机：实验室中通常会配备一些简单的交换机，如CISCO SG200-08等，也可自备其他品牌的交换机；2. 电缆：用于将交换机和其他设备连接起来的网线，通常采用CAT5以上的网线；3. 计算机和服务器：可用于进行互联网连接和内部网络测试的设备；4. 软件：配置交换机所需的软件，如Hyper Terminal或Putty等。

二、实验步骤1. 连接交换机：首先，将计算机和服务器用网线连接到交换机的任意端口上，并将交换机的电源线插入电源插座中。

确保连接的网线是直通线或交叉线，以便进行互联网连接和内部网络测试。

2. 配置交换机：使用电脑连接交换机，在连接的计算机上打开Hyper Terminal或Putty等终端软件。

通过串口或Telnet访问交换机并输入登录信息。

首先需要对交换机进行IP地址和密码等基本配置，通常是使用命令行进行配置。

3. 测试内网连接：使用ping命令测试各个设备之间的网络连接，确认内部网络是否正常。

应确保所有设备都能够互相ping通，并且延迟较小。

4. 配置互联网连接：通过路由器或其他硬件设备，将交换机连接到互联网。

在交换机上设置外网接口IP地址等参数，允许内部设备访问互联网。

然后使用计算机测试访问互联网是否成功。

5. 测试性能：使用性能测试工具测试内部网络的吞吐量和延迟等性能参数。

可使用iperf等工具进行测试。

三、实验预期目标1. 熟悉交换机的基本原理和配置过程；2. 理解交换机的内部结构和工作原理，包括端口、MAC地址、ARP表等概念；3. 掌握交换机的配置方法和技巧，包括基本配置、VLAN配置、QoS配置、访问控制配置等；4. 能够使用性能测试工具测试交换机的性能指标，如吞吐量和延迟等。

实验交换机的基本配置2、远程配置方式Telnet方式Telnet协议是一种远程访问协议，可以用它登录到远程计算机、网络设备或专用TCP／IP网络。

Windows 95／98及其以后的Windows系统、UNIX／Linux等系统中都内置有Telnet客户端程序，我们就可以用它来实现与远程交换机的通信。

在使用Telnet连接至交换机前，应当确认已经做好以下准备工作：·在用于管理的计算机中安装有TCP／IP协议，并配置好了IP地址信息。

·在被管理的交换机上已经配置好IP地址信息。

如果尚未配置IP地址信息，则必须通过Console端口进行设置。

·在被管理的交换机上建立了具有管理权限的用户帐户。

如果没有建立新的帐户，则Cisco交换机默认的管理员帐户为”Admin“。

连接交换机a.先启动交换机，等待OK灯不闪烁；b.点击“开始”——“运行”——输入“cmd”——输入“telnet 192.168.10*.10”，连接到不同的交换机上。

c.所需密码均为“cisco”。

在此步骤中思考以下问题：1、交换机的型号是什么？2、交换机的以太网地址是什么？3、交换机上有些什么样的端口？交换机配置模式及帮助交换机配置模式是用于不同级别的命令对交换机进行配置，同时提供了一定的安全性、规范性。

对于几种配置模式的学习，需要不断的使用才可掌握。

几种配置模式如下：普通用户模式：开机直接进入普通用户模式，在该模式下我们只能查询交换机的一些基础信息，如版本号（show version）。

提示信息：switch>特权用户模式：在普通用户模式下输入enable 命令即可进入特权用户模式，在该模式下我们可以查看交换机的配置信息和调试信息等等。

提示信息：switch#全局配置模式：在特权用户模式下输入configure terminal 命令即可进入全局配置模式，在该模式下主要完成全局参数的配置。

提示信息：switch(config)#接口配置模式：在全局配置模式下输入interface interface-list 即可进入接口配置模式，在该模式下主要完成接口参数的配置。

交换机实验实验报告1. 引言交换机是计算机网络中常见的网络设备之一，其作用是在局域网中实现包的转发和交换。

本实验旨在深入了解交换机的工作原理和功能，并通过实验验证其在网络通信中的作用。

2. 实验目的- 了解交换机的基本工作原理和功能- 掌握交换机的配置和管理方法- 验证交换机在网络通信中的作用3. 实验设备- 交换机- 计算机4. 实验步骤步骤一：交换机的基本配置首先，将交换机与计算机通过网线相连。

然后，通过计算机的网卡配置界面，设置计算机的IP地址和子网掩码。

接下来，打开交换机的管理界面，进入交换机的配置模式。

在配置模式下，设置交换机的IP地址、子网掩码和网关。

保存配置并重启交换机。

步骤二：交换机的端口配置进入交换机的管理界面，配置交换机的端口参数。

设置端口的速率、双工模式等参数，确保交换机能够正常工作。

步骤三：交换机的VLAN配置在交换机的管理界面中，设置VLAN（虚拟局域网）参数。

创建VLAN并将不同端口划分到不同的VLAN中，以实现不同VLAN 之间的隔离和通信。

步骤四：交换机的链路聚合配置在交换机的管理界面中，设置链路聚合（Link Aggregation）参数。

通过将多个端口绑定在一起，实现带宽的合并，提高网络性能和可靠性。

步骤五：实验验证交换机功能通过在不同VLAN中的计算机之间进行通信测试，验证交换机的VLAN功能。

同时，通过启用链路聚合，测试网络的带宽和传输性能是否得到提升。

5. 实验结果与分析通过实验，我们成功配置了交换机的基本参数，包括IP地址、子网掩码和网关。

同时，我们针对不同的需求创建了不同的VLAN，并成功将端口划分到相应的VLAN中。

通过对不同VLAN中的计算机进行通信测试，我们发现交换机能够实现不同VLAN之间的隔离，并确保数据的准确传输。

此外，通过启用链路聚合，我们成功将多个端口的带宽合并，提高了网络的传输性能。

6. 实验总结通过本次实验，我们深入了解了交换机的工作原理和功能，并掌握了交换机的基本配置和管理方法。

交换机基本配置实验报告总结一、引言在计算机网络中，交换机是一种重要的网络设备，用于连接多台计算机，并提供高效的数据传输功能。

交换机的基本配置对于网络的正常运行至关重要。

本实验通过对交换机的基本配置进行实验，旨在探索交换机的配置方法以及配置的影响。

二、实验目的本次实验的目的是： 1. 了解交换机的基本原理和工作方式； 2. 掌握交换机的基本配置方法； 3. 验证配置的正确性和影响。

三、实验环境1.实验交换机：Cisco Catalyst 2960 Series；2.实验计算机：Windows 10；3.实验工具：Cisco IOS、Tera Term。

四、实验步骤4.1 连接交换机1.使用网线将计算机与交换机的Console端口连接；2.打开Tera Term，配置串口连接参数；3.通过串口连接方式登录交换机。

4.2 进入特权模式1.在交换机登录界面输入用户名和密码；2.进入用户EXEC模式；3.输入enable命令进入特权模式。

4.3 配置主机名1.在特权模式下，输入configure terminal命令进入全局配置模式；2.输入hostname <hostname>命令配置交换机的主机名；3.输入exit命令返回特权模式。

4.4 配置IP地址1.在特权模式下，输入configure terminal命令进入全局配置模式；2.输入interface vlan 1命令进入VLAN 1接口配置模式；3.输入ip address <ip_address> <subnet_mask>命令配置交换机的IP地址和子网掩码；4.输入no shutdown命令启用接口；5.输入exit命令返回全局配置模式；6.输入exit命令返回特权模式。

4.5 配置端口1.在特权模式下，输入configure terminal命令进入全局配置模式；2.输入interface <interface>”命令进入指定端口的配置模式，其中`为具体的端口号；3.输入switchport mode access命令配置端口为访问模式；4.输入switchport access vlan <vlan_id>命令将端口划分到指定的VLAN；5.输入no shutdown命令启用端口；6.输入exit命令返回全局配置模式；7.重复以上步骤，配置所有需要的端口。

交换机基本配置的实验原理
交换机基本配置的实验原理是通过设置和调整交换机的各种参数和功能，使其能够按照预定规则进行数据转发和处理。

在实验中，首先需要了解交换机的基本工作原理。

交换机是一个网络设备，用于连接并转发网络数据包。

它可以通过学习和维护一个转发表来决定将数据包转发到哪个接口，从而实现数据的高效传输。

在进行基本配置的实验中，主要涉及以下几个方面的内容：
1. 硬件连接：将交换机与其他网络设备（如计算机、服务器等）连接起来，确保物理链路的正确连接。

2. IP地址设置：为交换机的管理接口分配一个合适的IP地址，以便进行远程管理和配置操作。

3. VLAN配置：划分虚拟局域网（VLAN），将不同的端口或设备划分到不同的VLAN中，实现隔离和安全控制。

4. STP配置：配置生成树协议（Spanning Tree Protocol），避免网络中的环路出现，提高网络的可靠性和容错能力。

5. 速率限制和流量控制：根据实际需求，设置端口的速率限制和流量控制策略，控制网络流量的传输速率和优先级。

6. 安全认证与访问控制：配置交换机的安全认证功能，限制非法访问和未经授权的设备接入。

7. 网络监控与故障排除：配置交换机的网络监控功能，实时监测网络状态和性能，并进行故障排除和问题定位。

通过实验原理的了解和实践操作，可以掌握交换机基本配置的方
法与技巧，进一步提升网络管理与维护的能力。

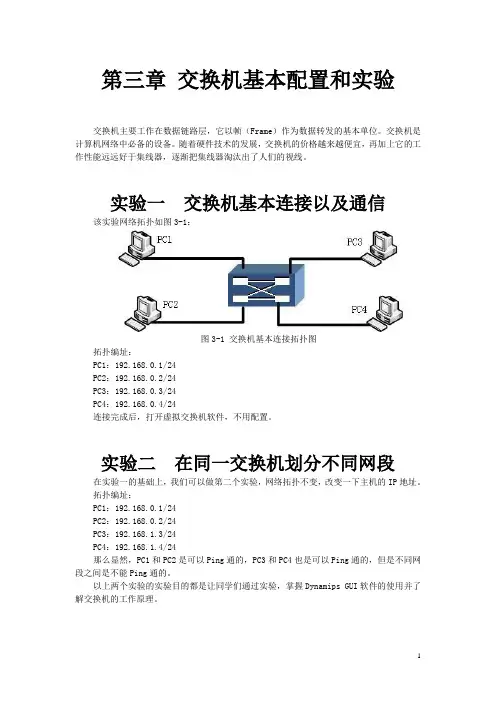

第三章交换机基本配置和实验交换机主要工作在数据链路层，它以帧（Frame）作为数据转发的基本单位。

交换机是计算机网络中必备的设备。

随着硬件技术的发展，交换机的价格越来越便宜，再加上它的工作性能远远好于集线器，逐渐把集线器淘汰出了人们的视线。

实验一交换机基本连接以及通信该实验网络拓扑如图3-1：图3-1 交换机基本连接拓扑图拓扑编址：PC1：192.168.0.1/24PC2：192.168.0.2/24PC3：192.168.0.3/24PC4：192.168.0.4/24连接完成后，打开虚拟交换机软件，不用配置。

实验二在同一交换机划分不同网段在实验一的基础上，我们可以做第二个实验，网络拓扑不变，改变一下主机的IP地址。

拓扑编址：PC1：192.168.0.1/24PC2：192.168.0.2/24PC3：192.168.1.3/24PC4：192.168.1.4/24那么显然，PC1和PC2是可以Ping通的，PC3和PC4也是可以Ping通的，但是不同网段之间是不能Ping通的。

以上两个实验的实验目的都是让同学们通过实验，掌握Dynamips GUI软件的使用并了解交换机的工作原理。

实验三基于端口划分Vlan Vlan（Virtual Local Area Network，虚拟局域网）是一种管理技术，它把局域网内各个设备人为的从逻辑上进行分割，从而方便了管理。

Vlan扩大了交换机的应用和管理功能，成为交换机最重要的功能之一！Vlan的划分方法有很多种，大概可以分为：基于端口划分，基于MAC地址划分，基于网络层协议划分，根据IP组播划分，按策略划分，按用户定义、非用户授权划分。

该实验网络拓扑如图3-2：图3-2 基于端口划分Vlan拓扑图拓扑编址：PC1：192.168.0.1/24PC2：192.168.0.2/24PC3：192.168.0.3/24PC4：192.168.0.4/24基于端口划分Vlan就是把某些端口划分到一个Vlan，另一些端口划分到另一个Vlan。

实验二交换机的配置一、实验类型：设计性二、实验目的：1、掌握交换机常用端口的配置方法；2、掌握交换机的常用配置命令；3、掌握配置VLAN、TRUNK、VTP、局域网中PC网卡与交换机接口、交换机IP地址配置的方法。

三、实验内容：1、交换机与Windows 网卡配置；2、VLAN配置；3、交换机的IP地址配置；4、TRUNK端口的配置。

5、VTP客户模式配置四、要求：必开五、每组人数：2六、主要仪器设备及配套数：交换机 15台，PC机45台，其他常规仪器。

七、主要步骤（一）Windows网卡配置图2-1实验组网图1．配置机器的IP地址网络中的每一台计算机必须具有一个IP地址，这样网络中的其他计算机才能够访问本台计算机。

计算机的IP地址可以通过手工配置，也可以通过网络中的DHCP 服务器自动获得。

DHCP服务器获取IP地址的详细方法请参考DHCP测试文档，本部分只是介绍手工配置计算机的IP地址。

1.1网络连接对话框在桌面上找到网上邻居图标，右键点击，弹出快捷菜单（如下图）图 2.2在上图中点击属性，弹出网络连接对话框（如下图）图 2.31.2打开本地连接属性对话框在上图中右键点击本地连接图标（如下图）图 2.4在上图中通过点击弹出的快捷菜单中的属性，（或者通过左键双击图2.101中的本地连接图标也可以通过点击图2.102中快捷菜单中的状态属性，得到本地连接状态图2.103，然后通过点击图2.104中的属性），弹出本地连接属性对话框图 2.5图 2.6 1.3 打开Internet协议（TCP/IP）属性对话框对图2.104可以通过左键双击Internet协议（TCP/IP）或者通过左键选中，然后左键点击属性（R）按钮，进入Internet协议（TCP/IP）属性对话框（图2.105）。

图 2.7在上图中选中单选按钮（使用下面的IP地址（S））就可以配置计算机的IP地址（I），子网掩码（U），和默认网关（D）了。

交换机的基本配置实验原理交换机是计算机网络中的重要设备，用于连接多台计算机，实现数据的传输和交换。

在网络中，交换机的配置是非常重要的，它决定了网络的性能和稳定性。

本文将介绍交换机的基本配置实验原理。

首先，交换机的基本配置包括IP地址的设置、VLAN的配置、端口的设置等。

IP地址是计算机在网络中的唯一标识，通过设置IP地址，可以实现计算机之间的通信。

在交换机中，IP地址的设置是通过命令行界面或者Web界面进行的。

通过命令行界面，可以使用命令来设置IP地址，例如通过输入“ip address 192.168.1.1 255.255.255.0”来设置IP 地址为192.168.1.1，子网掩码为255.255.255.0。

通过Web界面，可以通过图形化界面来设置IP地址，只需要在相应的输入框中输入IP地址和子网掩码即可。

其次，VLAN是虚拟局域网的缩写，它可以将交换机划分为多个逻辑上的局域网，实现不同VLAN之间的隔离和通信。

在交换机中，VLAN的配置也是通过命令行界面或者Web界面进行的。

通过命令行界面，可以使用命令来创建VLAN，例如通过输入“vlan 10”来创建一个VLAN ID为10的VLAN。

通过Web界面，可以通过图形化界面来创建VLAN，只需要在相应的输入框中输入VLAN ID即可。

最后，端口的设置是交换机配置中的重要部分，它决定了交换机的连接方式和数据的传输速率。

在交换机中，端口的设置也是通过命令行界面或者Web界面进行的。

通过命令行界面，可以使用命令来配置端口，例如通过输入“interface gigabitethernet 1/0/1”来配置端口为GigabitEthernet 1/0/1。

通过Web界面，可以通过图形化界面来配置端口，只需要在相应的输入框中选择端口即可。

通过以上的基本配置，交换机可以实现计算机之间的通信和数据的传输。

在实验中，可以通过连接多台计算机和交换机，进行数据的传输和交换的测试。

路由器交换机配置实验报告路由器交换机配置实验报告一、实验目的本次实验的目的是通过配置路由器和交换机，实现网络设备的互联和通信。

通过实际操作，掌握路由器和交换机的基本配置方法，并了解网络设备的工作原理和功能。

二、实验环境本次实验使用的设备包括一台路由器和两台交换机。

路由器用于连接不同的网络，实现不同网络之间的通信。

交换机用于连接多台计算机，实现内部局域网内的通信。

三、实验步骤1. 连接设备首先，将路由器和交换机通过网线连接起来。

将路由器的一个接口连接到交换机的一个接口，再将另一个交换机的接口连接到另一个接口。

确保连接正确无误。

2. 配置路由器进入路由器的配置界面，通过命令行输入用户名和密码进行登录。

登录成功后，进入路由器的配置模式。

3. 配置路由器接口在路由器的配置模式下，输入命令配置路由器的接口。

首先，选择一个接口进行配置，输入命令"interface interface-name"，将interface-name替换为实际接口的名称。

然后，配置接口的IP地址和子网掩码，输入命令"ip address ip-address subnet-mask"，将ip-address和subnet-mask替换为实际的IP地址和子网掩码。

4. 配置路由器的路由表在路由器的配置模式下，输入命令配置路由器的路由表。

通过输入命令"iproute destination-network subnet-mask next-hop"，将destination-network、subnet-mask和next-hop替换为实际的目标网络、子网掩码和下一跳地址。

5. 配置交换机进入交换机的配置界面，通过命令行输入用户名和密码进行登录。

登录成功后，进入交换机的配置模式。

6. 配置交换机的VLAN在交换机的配置模式下，输入命令配置交换机的VLAN。

通过输入命令"vlanvlan-id"，将vlan-id替换为实际的VLAN号码。

一、实验目的1. 理解并掌握交换机的基本工作原理和功能。

2. 学习交换机的配置方法，包括基本配置、VLAN配置、端口镜像配置等。

3. 了解交换机在网络中的作用和重要性，以及如何通过交换机提高网络性能和安全性。

4. 熟悉交换机故障排除的基本方法。

二、实验内容1. 交换机基本配置2. VLAN配置3. 端口镜像配置4. 交换机故障排除三、实验原理交换机是一种基于MAC地址进行数据转发的网络设备，它可以根据数据包中的目的MAC地址将数据包转发到相应的端口，从而实现局域网内的通信。

交换机的基本工作原理如下：1. 交换机接收数据包，并读取数据包中的源MAC地址和目的MAC地址。

2. 交换机根据目的MAC地址查找对应的端口，并将数据包转发到该端口。

3. 如果交换机没有找到对应的目的MAC地址，则将数据包广播到所有端口，以便找到正确的接收端口。

四、实验步骤1. 交换机基本配置（1）使用Console线连接交换机的Console口和计算机的串口。

（2）在计算机上配置串口参数，如波特率、数据位、停止位、校验位等。

（3）在计算机上运行终端仿真软件，如PuTTY，并连接到交换机的Console口。

（4）进入交换机的用户模式，查看交换机的系统信息。

（5）进入交换机的特权模式，修改交换机的密码。

（6）进入交换机的全局配置模式，配置交换机的系统名称、IP地址等。

2. VLAN配置（1）进入交换机的全局配置模式。

（2）创建VLAN，并设置VLAN的ID和名称。

（3）将端口分配到相应的VLAN。

（4）配置VLAN的访问控制列表（ACL），限制VLAN之间的通信。

3. 端口镜像配置（1）进入交换机的全局配置模式。

（2）创建端口镜像会话，并指定源端口和目的端口。

（3）配置端口镜像的监控模式，如接收模式、发送模式或全双工模式。

4. 交换机故障排除（1）检查交换机的电源和连接线是否正常。

（2）检查交换机的配置是否正确。

（3）使用Ping命令检查网络连通性。

交换路由综合实验1 交换实验1.1交换机的基本配置1.1.1实验目的学会交换机的基本配置，并了解如何查看交换机的系统和配置信息。

1.1.2实验内容使用交换机的命令行管理界面，学会交换机的全局配置、端口配置方法，察看交换机的系统和配置信息。

1.1.3技术原理交换机的管理方式基本分两种：带内管理和带外管理。

通过交换机的Console口管理交换机属于带外管理，不占用交换机的网络端口，其特点是需要使用配置线缆，近距离配置。

第一次配置必须利用Console端口进行。

配置交换机的设备名称和配置交换机的描述信息必须在全局配置模式下执行。

Hostname 配置交换机的设备名称，Banner motd配置每日提示信息，Banner login配置交换机的登陆提示信息。

察看交换机的系统和配置信息命令要在特权模式下进，Show ######命令可以察看对应的信息，如Show version可以察看交换机的版本信息，类似可以用Show mac-address-table、Show running-config等。

1.1.4实验功能更改交换机的提示信息，配置交换机的端口。

1.1.5实验设备交换机（二层）一台，交换机（二层）一台1.1.6实验步骤s21a1#configure terminals21a1(config)# interface fastethernet 0/3 !进行F0/3的端口模式s21a1(config-if)#speed 10 !配置端口速率为10Ms21a1(config-if)#duplex half !配置端口为半双工模式s21a1(config-if)#no shutdown !开启该端口，使之转发数据s21a1(config-if)#exits21a1#show interface fastethernet 0/3 !查看端口的状态s21a1# show version !查看交换机的版本信息s35a1#configure terminals35a1(config)# interface fastethernet 0/3 !进行F0/3的端口模式s35a1(config-if)#speed 10 !配置端口速率为10Ms35a1(config-if)#duplex half !配置端口为半双工模式s35a1(config-if)#no shutdown !开启该端口，使之转发数据s35a1(config-if)#exits35a1#show interface fastethernet 0/3 !查看端口的状态s35a1# show version !查看交换机的版本信息1.2虚拟局域网VLAN1.2.1实验目的学会配置VLAN，包括一个交换机下的和跨交换机的。

实验三交换机配置实验2一、实验目的：熟悉华为路由模拟器的使用；熟悉交换机的基本配置及命令；通过实验验证vlan相关知识，掌握交换机vlan的配置方法；二、实验设备实验机房，计算机安装的是 Windows 2000 或 XP 操作系统三、背景知识略四、实验内容和要求1．练习使用华为路由模拟器按要求创建网络，并进行简单配置；2.在交换机上配置vlan，同时将端口分配到不同的vlan；3.交换机端口及端口聚合的配置。

五、实验步骤：5.1 VLAN基本配置在华为路由模拟器中添加一个交换机和4个主机，连线如图一修改IP配置如下：PCA: 192.168.1.2 255.255.255.0PCB: 192.168.1.3 255.255.255.0PCC: 192.168.1.4 255.255.255.0PCD: 192.168.1.5 255.255.255.0（1）使用ping命令分别从HostA 、HostB、HostC、HostD ping其他主机，观察ping命令返回结果：4packets transmitted, 4 received, 0% loss, time 2000ms原因描述：子网掩码都为255.255.255.0，表示IP地址前三位为网络号，PCA、PCB、PCC、PCD的IP地址前三位都一致，即在一个局域网内，所以执行ping命令后丢包率为0%。

(2)使用交换机配置命令vlan 在交换机Switch A上新增vlan2，vlan3，同时将端口1-3加入vlan2，端口4-6加入vlan3，配置命令：[Quidway]sysname 123[123]vlan 2[123-vlan2]port e0/1[123-vlan2]port e0/2 to e0/3[123-vlan2]quit[123]vlan 3[123-vlan3]port e0/4[123-vlan3]port e0/5 to e0/6然后使用ping命令分别从HostA 、HostC ping 其他主机，并观察分析返回结果：HostA ping HostB 4packets transmitted, 4 received, 0% loss, time 2000msHostC ping HostD 4packets transmitted, 4 received, 0% loss, time 2000ms原因描述：子网掩码都为255.255.255.0，表示IP地址前三位为网络号，PCA和PCB的IP 地址前三位都一致，即在一个局域网内，且都在vlan2，所以执行ping命令后丢包率为0%；PCC和PCD情况和上述一致。
