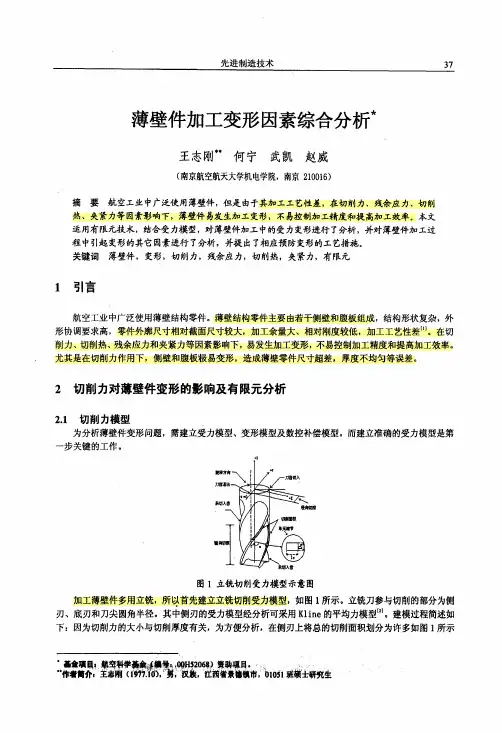

薄壁件加工变形因素综合分析

薄壁零件的机械加工工艺分析1. 引言1.1 背景介绍薄壁零件是指壁厚较薄，形状复杂的零件，通常用于汽车、航空航天、电子等领域。

随着现代工业的发展，对薄壁零件的需求越来越大，但是薄壁零件的加工过程中容易产生变形、残余应力等问题，给加工工艺提出了更高的要求。

薄壁零件的加工难度主要体现在以下几个方面：一是薄壁零件在加工过程中容易变形，特别是在切削加工过程中会出现振动、共振等问题；二是薄壁零件在加工过程中很容易产生残余应力，影响零件的精度和稳定性；三是薄壁零件通常要求加工精度高，加工表面要求光洁度要求高。

对薄壁零件的机械加工工艺进行深入研究和分析，对提高零件加工质量和效率具有重要意义。

本文将通过对薄壁零件的加工特点、机械加工方法、加工工艺优化、加工设备选择和注意事项等方面进行分析，希望能为薄壁零件的加工提供一些参考和帮助。

1.2 研究目的薄壁零件的机械加工工艺分析本文旨在探讨薄壁零件的机械加工工艺，通过对薄壁零件加工特点、机械加工方法、加工工艺优化、加工设备选择以及加工注意事项等方面进行深入分析，以期为相关行业提供一定的参考和指导。

薄壁零件因其结构特殊、加工难度大、容易变形等特点，在实际生产中存在一定的挑战。

通过对薄壁零件的机械加工工艺进行研究分析，可以帮助企业更加有效地解决加工过程中所面临的问题，提高生产效率、降低生产成本，提升产品质量和市场竞争力。

研究目的的关键在于深入了解薄壁零件的加工特点和加工工艺，找出存在的问题并提出解决方案，为制造工程技术人员提供可行的指导意见和建议。

通过本文的研究，希望能够为薄壁零件的机械加工工艺提供更加系统和全面的分析，为相关领域的技术人员提供参考和借鉴，推动薄壁零件的机械加工技术不断创新和提升。

1.3 研究意义薄壁零件在机械加工领域中起着重要的作用，其加工工艺的优化对于提高产品质量、降低生产成本具有重要意义。

由于薄壁零件的特殊性，其加工过程中容易出现变形、裂纹等问题，因此需要对其加工进行深入研究和优化。

0引言薄壁零件在设备中的应用都是在核心部位，其质量以及性能的会关系到设备的应用效果。

再加上薄壁零件在加工制作的过程中需要对其外壁进行不断的打磨，以使其达到薄壁的要求，但这就导致了资源的浪费，这与我们现代社会提倡的“绿色生产”相违背。

为了相应这一号召，就必须对生产的工艺以及过程进行分析，探究新的技术，实现薄壁零件的最优生产。

1薄壁零件的介绍薄壁零件顾名思义就是零件的壁厚较薄，一般为轮廓尺寸的二十分之一。

最重要的是其有强度高、承载性强等优点，受到了很多行业的追捧。

在航天产品以及汽车制造工业中，其具体的特点有以下几点，一是结构复杂，在很多的大型产品中应用，为了减轻产品整体的重量，会增加很多的复杂设计，因此故意忽略了装夹定位，导致零件结构复杂。

二是壁薄，尤其是对于一些精密产品来说，需要零件的壁更薄，并且不适合集中粗放生产，这就相应的增加了零件的生产时间，进而使得提高了制造成本。

三是精准度高，薄壁零件要适应设备的制造的需求，就必须提高自身的精确度，为此从毛坯加工到成品需要多道工序，而且在加工的过程中极易出现变形的情况，甚至会导致零件报废。

这增加了制造企业的经济负担，延误了买家的使用也对零件生产企业的形象造成了破坏。

四是制作材料多，为了使用不同产品生产的需求，薄壁零件在加工的过程中会应用到多种材料，例如塑料、钛合金等等，不同的原材料对工业的需求也有差别。

2薄壁零件的加工变形原因2.1残余应力因素薄壁零件中的残余应力是有两个方面组成的，一部分是毛坯残余应力，另一部分是加工过程中的残余应力。

例如在钛合金加工的过程中需要加热使得材料软化，导致了残余应力的产生，应力的释放会造成零件的变形，进而影响零件的质量。

2.2工件装夹因素为了应对加工的过程中零件出现的位移现象，技术人员会利用工件装夹对零件进行固定。

但是工件装夹产生的力也会对零件生产的精准度造成一定的影响。

因此，技术人员在设定工件装夹是要将其松紧调整到最优的模式。

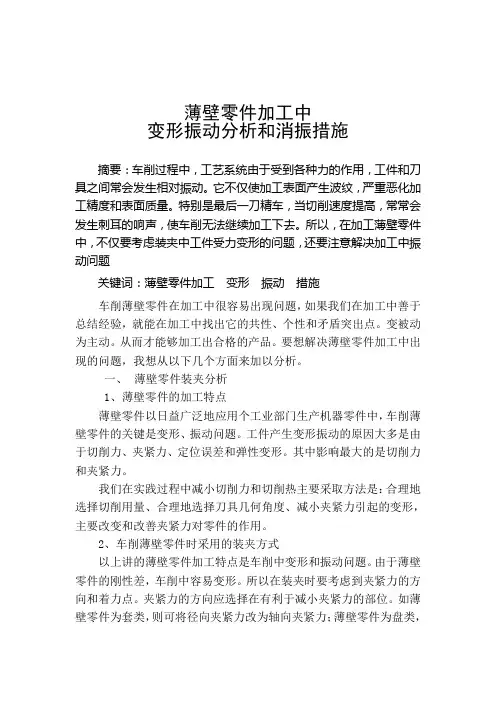

薄壁零件加工中变形振动分析和消振措施摘要：车削过程中，工艺系统由于受到各种力的作用，工件和刀具之间常会发生相对振动。

它不仅使加工表面产生波纹，严重恶化加工精度和表面质量。

特别是最后一刀精车，当切削速度提高，常常会发生刺耳的响声，使车削无法继续加工下去。

所以，在加工薄壁零件中，不仅要考虑装夹中工件受力变形的问题，还要注意解决加工中振动问题关键词：薄壁零件加工变形振动措施车削薄壁零件在加工中很容易出现问题，如果我们在加工中善于总结经验，就能在加工中找出它的共性、个性和矛盾突出点。

变被动为主动。

从而才能够加工出合格的产品。

要想解决薄壁零件加工中出现的问题，我想从以下几个方面来加以分析。

一、薄壁零件装夹分析1、薄壁零件的加工特点薄壁零件以日益广泛地应用个工业部门生产机器零件中，车削薄壁零件的关键是变形、振动问题。

工件产生变形振动的原因大多是由于切削力、夹紧力、定位误差和弹性变形。

其中影响最大的是切削力和夹紧力。

我们在实践过程中减小切削力和切削热主要采取方法是：合理地选择切削用量、合理地选择刀具几何角度、减小夹紧力引起的变形，主要改变和改善夹紧力对零件的作用。

2、车削薄壁零件时采用的装夹方式以上讲的薄壁零件加工特点是车削中变形和振动问题。

由于薄壁零件的刚性差，车削中容易变形。

所以在装夹时要考虑到夹紧力的方向和着力点。

夹紧力的方向应选择在有利于减小夹紧力的部位。

如薄壁零件为套类，则可将径向夹紧力改为轴向夹紧力；薄壁零件为盘类，则可该轴向夹紧力为径向夹紧力；当薄壁零件径向和轴向刚性都很差时，保证夹紧力方向与切削力方向一致，就能使较小夹紧力起到较大夹紧力的作用。

还要夹紧力着力点应落在支承点正对面和切削力部位的附近以减小变形振动。

二、减小薄壁套装夹中变形的措施1、合理确定夹紧力的大小、方向、作用点。

粗、精车加工分开，当粗精车加工使用同一夹具时，粗加工余量大，切削力大。

因而需要较大的夹紧力。

而精车时余量小，切削力小，所需要的夹紧力也就小。

薄壁零件加工中存在的问题在薄壁零件加工中，可能会面临一些常见的问题。

解决这些问题需要仔细分析每个步骤，并采取相应的措施。

以下是一些可能存在的问题和解决建议：1.变形问题：原因：薄壁零件在加工中容易发生变形，主要是由于切削力引起的材料内应力释放。

解决方案：选择合适的切削参数，采用适当的刀具，减小切削力。

可以考虑采用工艺补偿或者后续的校正工序。

2.毛刺和切屑：原因：薄壁零件的切屑很容易残留在切削区域，形成毛刺。

解决方案：采用适当的切削速度和进给速度，选择合适的切削刃具。

可以考虑添加冷却液以减少热影响，避免切削区域积聚切屑。

3.表面质量问题：原因：薄壁零件的加工可能导致表面粗糙度增加或表面平整度降低。

解决方案：使用高精度的加工设备和刀具。

确保刀具磨损良好，避免振动和共振问题。

定期检查和维护设备。

4.工艺稳定性问题：原因：薄壁零件的加工可能受到环境温度、湿度等因素的影响，导致工艺不稳定。

解决方案：控制加工环境的温湿度，采用合适的工艺参数。

在加工之前，对材料和设备进行预热，确保加工过程中的稳定性。

5.材料选择问题：原因：不同的材料对于薄壁零件加工的难度不同。

解决方案：在设计阶段选择适合加工的材料，考虑材料的强度、塑性等特性。

必要时，进行材料热处理以提高加工性能。

6.加工成本问题：原因：薄壁零件的加工可能涉及到高难度的工艺，导致加工成本增加。

解决方案：寻找合适的工艺和设备，优化刀具选择和切削参数，以降低加工成本。

考虑批量生产以提高效益。

通过综合考虑材料、工艺、设备和人员等因素，可以有效解决薄壁零件加工中可能出现的问题，提高加工质量和效率。

铝合金薄壁件加工变形控制一、引言铝合金薄壁件广泛应用于航空、汽车、电子等领域，因其具有轻量化、强度高、耐腐蚀等优点。

然而，在加工过程中，铝合金薄壁件容易发生变形，影响其精度和性能。

因此，如何控制铝合金薄壁件加工变形成为研究的重要方向。

二、铝合金薄壁件加工变形原因1.材料本身的性质：铝合金具有低的弹性模量和高的热膨胀系数，容易受到温度变化和应力影响而发生变形。

2.加工方式：冲压、拉伸等加工方式会产生内部应力，导致铝合金薄壁件发生弯曲或扭曲。

3.模具设计：模具的设计不当会使得材料分布不均匀，导致局部过厚或过薄区域出现，从而引起变形。

三、铝合金薄壁件加工变形控制方法1.材料选择：选择抗拉强度高且弹性模量低的铝合金材料可以减少变形。

2.加工方式优化：采用多工序加工、减小冲压力度、降低拉伸速度等方式可以减少内部应力，从而减少变形。

3.模具设计优化：合理设计模具结构，增加支撑点，避免过度变形等方法可以减少变形。

四、铝合金薄壁件加工变形控制实践1.材料选择：选择抗拉强度高的6061-T6铝合金材料进行试验。

结果表明，该材料相较于普通铝合金材料能够有效降低变形。

2.加工方式优化：采用多工序加工、缩短冲压时间、降低拉伸速度等方式进行试验。

结果表明，这些方法能够有效减少内部应力和变形。

3.模具设计优化：采用增加支撑点、增加模具刚度等方式进行试验。

结果表明，这些方法能够有效避免过度变形。

五、结论通过以上实践和研究，我们可以得出以下结论：1.选择抗拉强度高且弹性模量低的铝合金材料可以减少变形。

2.采用多工序加工、缩短冲压时间、降低拉伸速度等方式可以减少内部应力和变形。

3.合理设计模具结构，增加支撑点，避免过度变形等方法可以减少变形。

六、展望随着科技的不断进步，铝合金薄壁件加工变形控制的研究将会更加深入。

我们可以通过模拟分析、人工智能等方式来预测和控制铝合金薄壁件的变形，从而进一步提高其精度和性能。

铝合金薄壁件加工中变形的因素分析与控制方法一般认为，在壳体件、套筒件、环形件、盘形件、轴类件中，当零件壁厚与内径曲率半径（或轮廓尺寸）相比小于1：20时，称作为薄壁零件。

这一类零件的共同特点是受力形式复杂，刚度低，加工时极易引起误差变形或工件颤振，从而降低工件的加工精度。

薄壁零件因其制造难度极大，而成为国际上公认的复杂制造工艺问题。

一、薄壁件加工变形因素分析薄壁件由于刚度低，去除材料率大，在加工过程中容易产生变形，对装夹工艺要求高，使加工质量难以保证。

薄壁类零件在加工中引起变形的因素有很多，归纳总结有以下几个方面：1、工件材料的影响铝合金作为薄壁件最理想的结构材料，与其他金属材料相比，具有切削加工性好的特点。

但由于铝合金导热系数高、弹性模量小、屈强比大、极易产生回弹现象，大型薄壁件尤为显著。

因此，在相同载荷情况下，铝合金工件产生的变形要比钢铁材料的变形大，同时铝合金材料具有硬度小、塑性大和化学反应性高等性质，在其加工中极易产积屑瘤，从而影响工件的表面质量和尺寸精度。

2、毛坯初始残余应力的影响薄壁件加工中的变形与毛坯内部的初始残余应力有直接的关系，同时由于切削热和切削力的影响，使工件和刀具相接触处的材料产生不能回弹的塑性变形。

这种永久性的变形一旦受到力的作用就会产生残余应力，而在加工过程中，一旦破坏了毛坯的残余应力，工件内部为达到新的平衡状态而使应力重新分布，从而造成了工件的变形。

3、装夹方式的影响在加工中夹具对工件的夹、压而引起的变形直接影响着工件的表面精度，同时如果由于夹紧力的作用点选择不当而产生的附加应力，也将影响工件的加工精度。

其次，由于夹紧力与切削力产生的耦合效应，也将引起工件残余应力的重新分布，造成工件变形。

4、切削力和切削热的影响切削力是影响薄壁件变形的一个重要因素。

切削力会导致工件的回弹变形，产生不平度，当切削力达到工件材料的弹性极限会导致工件的挤压变形。

在切削加工过程中，刀具与工件之间的摩擦所作的功，材料在克服弹性、塑性变形过程中所做的功绝大部分转化为加工中的切削热，从而导致工件的各部分的温度差，使工件产生变形。

薄壁零件的变形引言：薄壁零件是工程设计中常见的一类零件，它们通常具有较大的长度和宽度，但相对较小的厚度。

由于其特殊的结构，薄壁零件容易发生变形。

本文将探讨薄壁零件变形的原因、影响以及相应的解决方法。

一、薄壁零件变形的原因1.材料特性：薄壁零件通常采用金属材料制造，而金属材料在受力时容易发生塑性变形。

由于薄壁零件的厚度较小，其受力时的应力集中效应较为明显，进而导致材料发生变形。

2.制造工艺：薄壁零件在加工过程中，如切割、折弯、焊接等，容易受到应力的集中，从而引起变形。

此外，制造工艺中的温度变化、冷却过程等也会对薄壁零件的形状产生影响。

3.外部环境：薄壁零件在使用过程中，受到外部力的作用，如振动、冲击、压力等，这些外部环境的变化也会导致零件的变形。

二、薄壁零件变形的影响1.几何形状：薄壁零件变形会导致其几何形状发生改变，不符合设计要求，从而影响零件的功能和装配。

2.尺寸精度：薄壁零件的变形会使其尺寸精度下降，无法满足设计要求，导致装配困难或无法正常工作。

3.强度和刚度：薄壁零件变形后，其强度和刚度可能会下降，从而影响零件的承载能力和稳定性。

三、薄壁零件变形的解决方法1.材料选择：选择具有较高强度和刚度的材料，以减小薄壁零件受力时的塑性变形。

同时，可以考虑使用复合材料等新型材料来提高薄壁零件的性能。

2.结构优化：通过优化薄壁零件的结构，减小应力集中，提高其受力均匀性。

可以采用增加加强筋、加大壁厚等方式来改善零件的结构。

3.制造工艺：合理选择制造工艺，控制加工过程中的变形。

采用适当的预应力、热处理等工艺措施，可以减小薄壁零件的变形。

4.应力分析：通过应力分析，确定薄壁零件的受力情况，找出应力集中的部位，并进行合理的加强设计，以提高零件的抗变形能力。

5.温度控制：在制造和使用薄壁零件时，注意控制温度的变化，避免温度差异引起的热应力导致变形。

结论：薄壁零件的变形是工程设计中常见的问题，其原因主要包括材料特性、制造工艺和外部环境等因素。

薄壁零件加工变形的原因分析及控制方法摘要：在科学技术水平不断提高的今天，越来越多先进的技术和零件被不断的研发出来，并且在实际的应用过程当中能够发挥出良好的作用。

就从目前的情况看来，薄壁零件自身重量比较轻，整体的结构也比较紧凑，该零件在通常的情况下都会应用于航空、船舶等多种产品当中。

不过，薄壁零件在实际的加工过程当中往往会受到很多因素的影响，从而导致零件变形的情况，进而对产品质量造成很大程度的影响。

为此，相关企业需要对薄壁零件加工变形原因进行充分地分析，根据实际的情况来采取措施进行控制。

关键词：薄壁零件；加工变形；原因；控制前言通过实际的调查发现，现阶段我国航天航空和船舶工业随着社会整体经济水平的提高而得到了进一步发展，在这种情况下它们对生产的零件也有着较高的要求。

为了能够进一步提高薄壁零件的各项性能，相关企业在实际加工过程中要对影响其变形的原因予以足够的重视，并且对薄壁零件的加工特点进行充分地分析和了解，这样才可以对其进行有效地控制，为企业带来一定的经济效益。

一、导致薄壁零件加工变形的原因分析就从目前的情况看来，部分企业在对薄壁零件加工过程当中导致其发生变形的因素比较多，这些因素可以分为零件的刚度、工具夹装、走刀路线、切削参数等，对薄壁零件加工变形影响程度最大的三个方面是：切削力、装夹力和残余应力，这就要求加工人员要对这些方面进行充分地分析，在此基础上采取相应的措施来对加工方法进行不断的改进和调整，这样才可以保证薄壁零件在加工过程当中不会发生变形。

（一）加工过程中的切削力在通常的情况下，薄壁零件在加工过程当中切削力主要可以对其实际的尺寸、形状和位置造成一定程度的影响，切削力往往也会受到很多方面的影响，加工人员没有对零件进行充分分析而导致切线参数设置不合理，在实际进行切削的时候就会出现一定的误差还有就是加工人员对切削刀具的磨损程度没有进行充分地分析了解，这样就会导致切削无法达到预期的标准。

这些因素都会对切削力的设定值带来一定程度的影响，薄壁零件受到应力与热量之间的相互影响而最终就会出现变形，其自身的质量也会进一步的降低。

薄壁零件车削加工中热变形分析及对策薄壁零件在车削加工过程中容易受到热变形的影响，影响产品的加工精度和表面质量。

对薄壁零件车削加工中的热变形进行分析并提出对策是非常必要的。

本文将从热变形的原因、分析方法以及对策措施等方面进行深入探讨，以期为相关行业提供一些有益的参考。

一、热变形的原因1.1 刀具和工件之间的摩擦在车削加工中，刀具和工件之间的摩擦会产生大量的热量，导致工件局部升温。

当工件表面发生热变形时，其形状和尺寸都会发生变化，从而影响产品的加工精度。

1.2 切削温度的影响1.3 切削速度和进给速度对热变形的影响切削速度和进给速度的选择直接影响着切削过程中的热变形情况。

如果选择不当，容易引起工件的热变形，进而影响产品的加工质量。

二、热变形的分析方法2.1 数值模拟分析通过数值模拟分析的方法，可以对车削过程中的热变形情况进行较为准确的预测。

数值模拟分析可以方便地获取刀具和工件间的摩擦热源以及切削温度等信息，从而为热变形的分析和对策提供科学依据。

2.2 实验测量分析三、对策措施3.1 采用合适的刀具材料为了减少车削过程中的热变形，可以选择较高的热导率和热稳定性较好的刀具材料，如硬质合金等，以提高刀具的散热性能，从而减少切削时的热量积累。

3.2 优化切削参数针对薄壁零件的车削加工，可以通过优化切削速度、进给速度和切削深度等参数，以减少切削时的热量积累，从而减少热变形的产生。

3.3 冷却液的应用在车削加工过程中，适当地应用冷却液可以有效地降低工件的表面温度，从而减少热变形的产生。

冷却液还可以有效地冷却刀具，减少刀具的磨损和延长使用寿命。

3.4 加强工件的支撑在薄壁零件的车削加工过程中，应加强对工件的支撑，以减少工件的挠曲和变形，从而降低热变形的影响。

薄壁零件车削加工中热变形分析及对策
薄壁零件的车削加工过程中容易出现热变形问题，对于这一问题，需要进行详细的分
析并采取对策。

热变形是由于车削加工中产生的热量引起的。

在车削过程中，由于材料与刀具的摩擦，会产生大量的热量，特别是在薄壁零件的车削过程中，由于材料的薄度较小，散热能力差，热量难以迅速传递到周围环境中，导致局部温度升高，从而引起热变形。

选择合适的切削速度。

切削速度是影响加工温度的重要因素之一。

在选择切削速度时，应根据材料的导热系数、热膨胀系数等因素进行合理的考量，以降低加工温度，减少热变
形的可能性。

选择合适的刀具。

刀具的选择对于薄壁零件的车削加工很关键，应选择刀具的材料良好，耐高温和热冲击能力强的刀具，以增加切削过程中的散热能力，降低局部温度的升
高。

采取适当的冷却措施。

冷却润滑剂的使用能够有效地降低材料和刀具的温度，减少热
量的积累和热变形的发生。

在薄壁零件的车削加工中，可以通过适量的液态冷却润滑剂的
喷洒，增加冷却润滑效果，提高散热能力，降低加工温度。

优化车削工艺。

在薄壁零件的车削加工中，可以通过减少切削深度、减小切削力等措施，来减少热量的产生，降低加工温度，从而减少热变形的可能性。

还可以通过合理的刀
具尺寸和刀具形状的设计，来改善切削情况，降低热量的产生。

针对薄壁零件车削加工中的热变形问题，通过选择合适的切削速度、刀具和冷却措施，优化车削工艺等措施，可以有效地降低热变形的发生，提高加工质量和效率。

薄壁零件的数控车削加工探讨一、薄壁零件在数控车削加工中的问题1. 变形问题：薄壁零件在数控车削加工中容易受到刀具切削力的影响，从而产生变形。

尤其是在加工过程中，由于热变形效应的存在，薄壁零件更容易出现变形现象。

变形不仅会影响零件的尺寸精度和几何形状，还会降低零件的使用寿命和性能。

2. 振动问题：由于薄壁零件的结构特点，容易受到切削力的作用而产生振动现象。

振动不仅会影响加工质量，还会加剧刀具磨损、降低加工精度、影响加工表面质量等问题。

3. 切屑问题：薄壁零件在数控车削加工中，由于切削力的作用，容易产生大量的切屑，而这些切屑往往会对加工表面造成损坏，同时也会对工件和刀具造成损伤。

以上问题对薄壁零件的加工质量和加工效率都会产生较大的影响。

如何解决这些问题，提高薄壁零件的加工质量和效率，是当前数控车削加工中的一个重要课题。

二、解决问题的方法和技术1. 刀具选择和切削参数的优化：在数控车削加工中，合理选择刀具和优化切削参数对薄壁零件的加工具有重要意义。

选择合适的刀具材料和刀具几何形状对降低切削力、延长刀具使用寿命非常重要。

通过优化切削速度、进给量、切削深度等切削参数，可以有效地减少切削力、降低振动，从而保证薄壁零件的加工质量。

2. 支撑技术：薄壁零件在数控车削加工中，可以采用支撑技术来减少变形和振动。

支撑技术可以通过在零件上设置支撑点、改变切削路线等方式，有效地提高零件的刚度和稳定性，减少变形和振动。

可以在薄壁零件的内部设置支撑件，以增加结构的刚性，减少振动和变形。

3. 刀轴倾角补偿技术：在数控车削加工中，刀轴倾角对薄壁零件的加工具有重要影响。

合理地设置刀轴倾角可以有效地减少切削力和振动，避免因为切削力对零件产生的变形。

通过刀轴倾角补偿技术，可以实现对零件的精密加工，提高加工质量。

4. 加工路径优化技术：在数控车削加工中，通过优化加工路径，可以减少切屑对加工表面的损害，同时也可以减少切削力和振动。

在薄壁零件的加工中，通过合理设置加工路径和切削方向，可以减少切屑的产生，提高加工表面的光洁度和平整度。
