数控机床考试复习

数控机床技术测试试卷A卷<附答案)一、填空题<每空1分，共30分)1、数控机床按伺服系统的控制方式可分为、、。

2、较常见的CNC 软件结构形式有软件结构和软件结构。

3、数控技术中常用的插补算法可归纳为插补法和插补法，前者用于数控系统，后者用于数控系统。

4、数控机床上导轨型式主要有滑动导轨、导轨和导轨。

5、数控铣削加工需要增加一个回转坐标或准确分度时，可以使用配备或使用。

6、电火花加工一次放电后，在工件和电极表面各形成一个小凹坑，其过程可分为电离、、热膨胀、和消电离等几个连续阶段。

7、影响材料放电腐蚀的主要因素是、、。

8、影响电火花加工精度的主要因素是、、。

9、电火花成形加工极性的选择主要靠经验和实验确定，当采用短脉冲时，一般应选用极性加工。

10、数控车床X 轴方向上的脉冲当量为Z 方向上的脉冲当量的。

11、数控机床的日常维护与保养主要包括、、等三个方面内容。

12、3B 格式的数控系统没有功能，确定切割路线时，必须先根据工件轮廓划出电极丝中心线轨迹，再按编程。

13、旋转变压器和感应同步器根据励磁绕组供电方式的不同，可分为工作方式和工作方式。

二、判断题<每题1分，共10分，正确打√错误打×)1、更换电池一定要在数控系统通电的情况下进行。

否则存储器中的数据就会丢失，造成数控系统的瘫痪。

<)2、数控机床几何精度的检测验收必须在机床精调后一次完成，不允许调整一项检测一项。

<)3、数控铣削螺纹加工，要求数控系统必须具有螺旋线插补功能。

<)4、电火花成形加工在粗加工时一般选择煤油加机油作为工作液。

<)5、当脉冲放电能量相同时，热导率愈小的金属，电蚀量会降低。

<)6、开环数控机床，进给速度受到很大限制，其主要原因是步进电机的转速慢。

7、当数控机床具有刀具半径补偿功能时，其程序编制与刀具半径补偿值无关。

8、只有加工中心机床能实现自动换刀，其它数控机床都不具备这一功能<) <)<)9、M08 指令功能在程序段运动结束后开始。

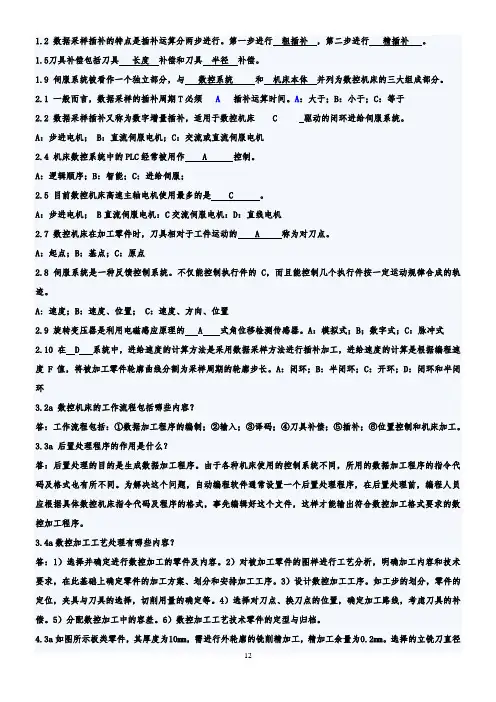

1.2 数据采样插补的特点是插补运算分两步进行。

第一步进行粗插补，第二步进行精插补。

1.5刀具补偿包括刀具长度补偿和刀具半径补偿。

1.9 伺服系统被看作一个独立部分，与数控系统和机床本体并列为数控机床的三大组成部分。

2.1 一般而言，数据采样的插补周期T必须A插补运算时间。

A：大于；B：小于；C：等于2.2 数据采样插补又称为数字增量插补，适用于数控机床 C 驱动的闭环进给伺服系统。

A：步进电机； B：直流伺服电机；C：交流或直流伺服电机2.4 机床数控系统中的PLC经常被用作 A 控制。

A：逻辑顺序；B：智能；C：进给伺服；2.5 目前数控机床高速主轴电机使用最多的是 C 。

A：步进电机； B直流伺服电机：C交流伺服电机：D：直线电机2.7 数控机床在加工零件时，刀具相对于工件运动的 A 称为对刀点。

A：起点；B：基点；C：原点2.8 伺服系统是一种反馈控制系统。

不仅能控制执行件的 C，而且能控制几个执行件按一定运动规律合成的轨迹。

A: 速度；B：速度、位置； C：速度、方向、位置2.9 旋转变压器是利用电磁感应原理的 A 式角位移检测传感器。

A：模拟式；B；数字式；C：脉冲式2.10 在 D 系统中，进给速度的计算方法是采用数据采样方法进行插补加工，进给速度的计算是根据编程速度F值，将被加工零件轮廓曲线分割为采样周期的轮廓步长。

A：闭环；B：半闭环；C：开环；D：闭环和半闭环3.2a 数控机床的工作流程包括哪些内容？答：工作流程包括：①数据加工程序的编制；②输入；③译码；④刀具补偿；⑤插补；⑥位置控制和机床加工。

3.3a 后置处理程序的作用是什么？答：后置处理的目的是生成数据加工程序。

由于各种机床使用的控制系统不同，所用的数据加工程序的指令代码及格式也有所不同。

为解决这个问题，自动编程软件通常设置一个后置处理程序，在后置处理前，编程人员应根据具体数控机床指令代码及程序的格式，事先编辑好这个文件，这样才能输出符合数控加工格式要求的数控加工程序。

数控期末考试试题一、选择题（每题2分，共20分）1. 数控机床的伺服系统通常由哪几部分组成？A. 驱动器和执行机构B. 传感器和控制器B. 电机和减速器D. 以上都是2. 数控编程中，G代码和M代码分别代表什么？A. 几何尺寸和运动指令B. 运动指令和辅助功能C. 辅助功能和几何尺寸D. 尺寸代码和运动指令3. 数控机床的刀具补偿功能主要解决什么问题？A. 刀具磨损B. 刀具长度变化C. 刀具直径变化D. 刀具角度变化4. 数控机床的精度主要取决于哪些因素？A. 机械结构B. 控制系统C. 伺服系统D. 所有选项5. 以下哪个不是数控机床的常见加工方式？A. 铣削B. 车削C. 激光切割D. 焊接二、填空题（每空1分，共10分）1. 数控机床的坐标系统一般采用______坐标系。

2. 数控加工中，刀具的寿命可以通过______来延长。

3. 数控编程时，使用G00代码可以实现______。

4. 数控机床的伺服系统需要______来实现精确控制。

5. 数控机床的刚性主要取决于其______。

三、简答题（每题10分，共20分）1. 简述数控机床的工作原理。

2. 描述数控机床在加工过程中如何实现自动换刀。

四、计算题（每题15分，共30分）1. 假设数控机床的刀具半径为5mm，工件材料为45钢，切削速度为100m/min，进给速度为0.2mm/r。

计算切削深度。

2. 给定数控机床的坐标轴X、Y、Z的行程分别为800mm、500mm、400mm，计算该机床的最大加工体积。

五、论述题（每题30分，共30分）1. 论述数控机床在现代制造业中的重要性及其发展趋势。

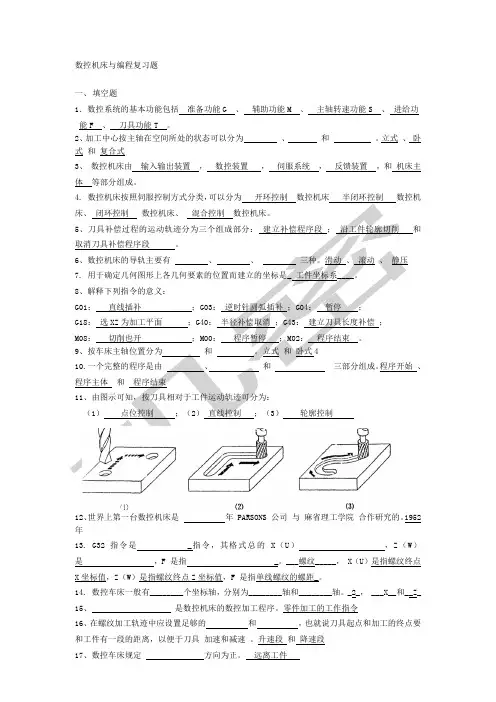

数控机床与编程复习题一、填空题1．数控系统的基本功能包括准备功能G 、辅助功能M 、主轴转速功能S 、进给功能F 、刀具功能T 。

2、加工中心按主轴在空间所处的状态可以分为、和。

立式、卧式和复合式3、数控机床由输入输出装置，数控装置，伺服系统，反馈装置，和机床主体等部分组成。

12、世界上第一台数控机床是年 PARSONS 公司与麻省理工学院合作研究的。

1952 年13. G32 指令是 _指令，其格式总的 X（U），Z（W）是，F 是指 _。

___螺纹_____， X（U）是指螺纹终点X坐标值，Z（W）是指螺纹终点Z坐标值，F 是指单线螺纹的螺距_。

14. 数控车床一般有________个坐标轴，分别为________轴和________轴。

_2_， ___X__和__Z_15、是数控机床的数控加工程序。

零件加工的工作指令16、在螺纹加工轨迹中应设置足够的和，也就说刀具起点和加工的终点要和工件有一段的距离，以便于刀具加速和减速。

升速段和降速段17、数控车床规定方向为正。

远离工件二、判定题1、数控机床是根据事先编制好的程序进行自动加工的。

（√）2、当数控加工程序编制完成后即可进行正式加工。

（×）3、数控机床是在普通机床的基础上将普通电气装置更换成CNC 控制装置。

（×）4、当零件不太复杂，生产批量不大时，宜采用数控机床（×）5、G 代码可以分为模态G 代码和非模态G 代码。

（√）6、G00、G01 指令都能使机床坐标轴准确到位，因此它们都是插补指令。

（×）7、圆弧插补用半径编程时，当圆弧所对应的圆心角大于180°时半径取负值（√）。

8、不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。

（×）9、对刀点找正的准确度直接影响着加工精度。

（√）三、选择题1、加工（ B ）零件，宜采用数控加工设备。

A．大批量 B 多品种中小批量 C 单件2、通常数控系统除了直线插补外，还有（ B ）。
